Nová směrnice ATEX – Zařízení a ochranné systémy po prostory s nebezpečím výbuchu Ing. Jan Pohludka Fyzikálně technický zkušební ústav Ostrava - Radvanice

Základní ustanovení z Zásadnější změny - názvosloví z uvedení na trh – vypuštěno – nahrazeno dostupné na trhu z výrobce – i ten, kdo „nic“ nevyrábí, má však na výrobku svůj štítek z autorizovaný zástupce – smluvně odpovědný za výrobek (prohlášení o shodě, škody způsobené výrobkem, apod. ) z importér – dovozce do EU ze třetích zemí (mimo EU zemí) z distributor – ostatní (kromě výrobce, a importéra) z ekonomický operátor – všichni (výrobce, zástupce, importér, distributor) z orgány provádějící posuzování shody

Základní ustanovení z Povinnosti ekonomických operátorů z výrobce y připravit technikou dokumentaci a provést nebo si nechat provést posouzení shody y vydat EU prohlášení o shodě (osvědčení o shodě)

Základní ustanovení y zajistit postup pro sériovou výrobu – prokázání shody každého výrobku y označit výrobky (název výrobce, typ, sériové číslo) y zpracovat návod – v jazyce, kterému rozumí uživatelé, kde se výrobek dodává y pokud zjistí, že výrobek nesplňuje nějaké požadavky, sám musí provést nápravu a oznámit národní autoritě podrobnosti (ČOI, SÚIP, ČBÚ, drážní úřad)

Základní ustanovení z Zásadnější změny z autorizovaný zástupce y kromě zpracování dokumentace ho může výrobce pověřit čímkoliv, co má zajišťovat výrobce z importér y dovážet pouze shodné výrobky y před dovozem se přesvědčit, že výrobce provedl posouzení shody – tj. má odpovídající dokumentaci, je označen CE a Ex a má doprovodnou dokumentaci – pokud si myslí nebo má pochybnosti, že výrobek nesplňuje požadavky – nesmí výrobky dávat na trh y musí uvádět své jméno a adresu na výrobku (nebo na balení nebo v dokumentaci)

Základní ustanovení z Zásadnější změny z importér y doprava a skladování neohrozí bezpečnost výrobků y zajistit dokumentaci (návody a bezpečnostní informace) v jazyce uživatele y pokud zjistí, že výrobek nesplňuje nějaké požadavky, sám musí provést nápravu a oznámit národní autoritě podrobnosti (ČOI, SÚIP, ČBÚ, drážní úřad) y po dobu 10 let po umístění výrobku na trh uchovávat prohlášení o shodě a zajistit předložení úplné dokumentace od výrobce y zajistit pro dozorový orgán dokumentaci od výrobce v jazyce přijatelném pro dozorový orgán

Základní ustanovení z Zásadnější změny z distributor y věnovat pozornost výrobkům ve vztahu k této směrnici y před dovozem se přesvědčit, výrobek je označen CE a Ex a má doprovodnou dokumentaci – a že výrobce a importér splnil své povinnosti y pokud zjistí, že výrobek nesplňuje nějaké požadavky – informovat dovozce nebo výrobce y pokud zjistí, že výrobek nesplňuje nějaké požadavky, sám musí provést nápravu a oznámit národní autoritě podrobnosti (ČOI, SÚIP, ČBÚ, drážní úřad) y dále spolupracovat s dozorovým orgánem, zajistit dokumentaci od importéra nebo výrobce nutnou prokázání shody

Základní ustanovení z Zásadnější změny z případy, kdy povinnosti výrobce přecházejí na importéry a distributory y pokud uvádí výrobky na trh pod svým jménem nebo provedl změny na výrobku, které ovlivňují shodu (stačí změna rozsahu použití) z Nalezení ekonomického operátora y povinnost 10 let po uvedení výrobku na trh sdělit x od koho jsem výrobek koupil (dostal) x komu jsem výrobek dodal (prodal)

Základní ustanovení z EU prohlášení o shodě z -prohlášení o splnění všech ESHR z Podle vzoru Rozhodnutí 768/2008/EC z Pro všechny směrnice na které výrobek platí z Převzetí plné odpovědnosti za výrobek

Základní ustanovení z. CE značka zna výrobku znebo na balení a v dokumentaci zdoplněna z skupinou a kategorii – I M 1 z číslem NB

Základní ustanovení z. Notifikované orgány x Informace o certifikátech (vydaných, zrušených, odmítnutých, pozastavených) x Spolupráce s dozorem nad trhem x Spolupráce mezi NB – výměna informací, Ex. NB

Základní ustanovení z Dozor nad trhem x Má-li pochybnosti provede hodnocení výrobku x Nařídí ochranné opatření – nápravu, informace zákazníků, stažení z trhu x Pokud výrobek je ve více zemích, musí informovat komisi a členské státy – RAPEX x Pokud do 2 měsíců někdo neprotestuje, považuje se nařízené opatření za oprávněné

Základní ustanovení z Účast Komise x Konzultuje s ekonomickými operátory, NB, členskými státy (obvykle má skupinu odborníků) x Oprávněné - potvrdí opatření ve všech zemích x Neoprávněné – nařídí zrušení opatření x Pokud jde o nedostatek normy – vyzve CEN, CENELEC k dopracování – změně normy x ATEX konzultant

Základní ustanovení z Formální neshody x Neoprávněné připojení CE nebo Ex značky x Chybějící CE nebo Ex značka x Nevydané EU prohlášení o shodě x Neúplné EU prohlášení o shodě x Nedostupná nebo neúplná technická dokumentace x Žádost o nápravu – při přetrvávání – může nařídit stažení výrobků z trhu

Základní ustanovení z přechodné období – 2 roky z certifikáty podle směrnice 94/9/EC budou nadále platit z NB musí zohledňovat již provedené zkoušky a hodnocení z nová notifikace

ATEX směrnice v ČR z. ATEX 137 (dříve ATEX 118) Minimální požadavky na zajištění bezpečnosti v provozech s nebezpečím výbuchu (NV 406/2004 Sb. ) z. ATEX 95 (dříve ATEX 100) Legislativa – dovoz a výroba zařízení (NV 23/2003, od dubna 2016 – NV 116/2016 Sb. )

ATEX v ČR z Zákon 30/1968 Sb. zákon o státním zkušebnictví z Zákon č. 22/1997 Sb. o technických požadavcích na výrobky (v platném znění) z Zákon 90/2016 Sb. o posuzování shody stanovených výrobků při jejich dodávání na trh a novela zákona č. 22/1997 Sb.

ATEX v ČR z Nařízení vlády č. 176/1997 Sb. kterým se stanoví technické požadavky na zařízení a ochranné systémy určené pro použití v prostředí s nebezpečím výbuchu z Nařízení vlády č. 23/2003 Sb. kterým se stanoví technické požadavky na zařízení a ochranné systémy určené pro použití v prostředí s nebezpečím výbuchu z Nařízení vlády č. 116/2016 Sb. o posuzování shody zařízení a ochranných systémů určených k použití v prostředí s nebezpečím výbuchu při jejich dodávání na trh

ATEX - rozsah platnosti zvýrobky pro použití v hořlavých plynech, parách , mlhách a aerosolech zvýrobky pro použití v prostorech s nebezpečím výbuchu hořlavého prachu z. Neplatí pro výbušinářské provozy

ATEX - rozsah platnosti zelektrická zařízení zneelektrická zařízení zochranné systémy zbezpečnostní přístroje, které jsou mimo prostor s nebezpečím výbuchu, které však přispívají k ochraně proti výbuchu nějakého zařízení v prostoru s nebezpečím výbuchu

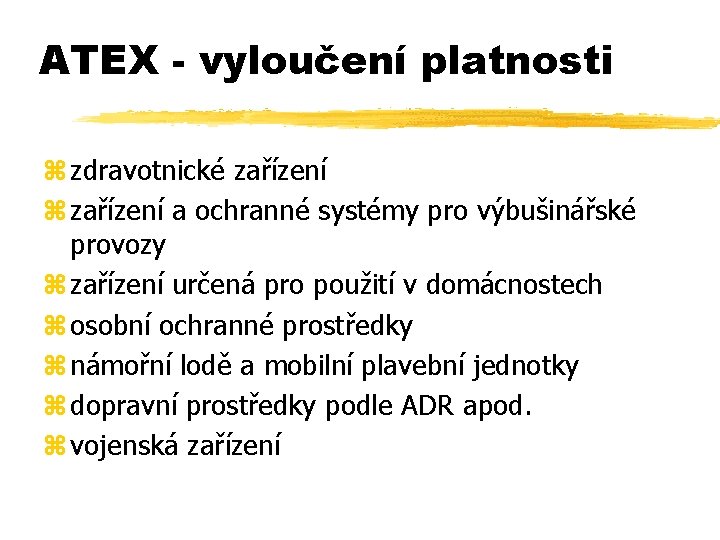

ATEX - vyloučení platnosti z zdravotnické zařízení z zařízení a ochranné systémy pro výbušinářské provozy z zařízení určená pro použití v domácnostech z osobní ochranné prostředky z námořní lodě a mobilní plavební jednotky z dopravní prostředky podle ADR apod. z vojenská zařízení

ATEX - povinnosti z výrobci z autorizovaní zástupci v EU y zařadit výrobek do kategorie (navrhnout podle základních požadavků směrnice) y naplnit postup posuzování shody y označit výrobek značkou CE a dodávat s každým výrobkem ES prohlášení o shodě z Kdokoliv podstatněji upraví výrobek tak, že vznikne “jako nový” výrobek, rovněž se stává z hlediska uvádění na trh EU výrobcem. z Každý, kdo uvádí do provozu výrobky podléhající této směrnici, které vyrobil pro své vlastní potřeby (použití) se považuje za výrobce. z uvádění na trh jinými osobami

ATEX - platnost z zařízení (elektrická i neelektrická) z sestavy y tvořené kombinaci dvou nebo více kusů zařízení x vytváří dodatečná rizika jejich kombinací x nevytváří dodatečná rizika kombinací zařízení z instalace y díly (kusy) již certifikovaného zařízení jsou uváděny na trh nezávisle jedním nebo více výrobci a nejsou uváděny na trh jednou právnickou osobou jako funkční jednotka

ATEX - platnost z ochranné systémy ypotlačení výbuchu yoddělení výbuchu yodlehčení výbuchu yzařízení odolné proti výbuchu z autonomní ochranné systémy z ochranné systémy vyráběné jako součást strojního zařízení, technologie, apod.

ATEX - platnost y. Bezpečnostní, ovládací a regulační přístroje xbezpečnostní, ovládací a regulační přístroje patří do rozsahu platnosti směrnice, pokud přispívají nebo jsou nutné pro bezpečnou funkci zařízení nebo ochranného systému z hlediska ochrany proti výbuchu; xsměrnice se na tyto přístroje vztahuje, i když jsou umístěny mimo prostředí s nebezpečím výbuchu.

Ex součást (Ex component) je část nevýbušného elektrického zařízení nebo modulu (jiná než Ex kabelová vývodka), označená symbolem "U", která: a) není určená pro samostatné použití v prostředí s nebezpečím výbuchu a b) která vyžaduje dodatečnou certifikaci (ověření) při zabudování do elektrického zařízení nebo systému určenému pro použití v prostředí s nebezpečím výbuchu

ATEX - analýzy platnosti směrnice xurčené pro hořlavé látky ve formě plynů, par, mlhy nebo prachu; xve směsi se vzduchem; xza atmosférických podmínek xkteré mají svůj vlastní zdroj iniciace

ATEX - kategorie zařízení z Povrchové aplikace skupina II z Důlní aplikace skupina I z Kategorie 1 - vhodná z Kategorie M 1 - zůstává pro zóny 0 a 20 z Kategorie 2 - vhodná pro zóny 1 a 21 z Kategorie 3 - vhodná pro zóny 2 a 22 v provozu i po zaplynování prostoru z Kategorie M 2 - po zaplynování prostoru se zařízení vypíná

ATEX - kategorie zařízení z. Kategorie M 1 z Na výrobcích této kategorie se vyžaduje, aby zůstaly funkční z bezpečnostních důvodů i v přítomnosti výbušné atmosféry, a které se vyznačují takovými komplexními prostředky ochrany proti výbuchu, že: · buď v případě poruchy jednoho z použitých prostředků je zajištěna dostatečná úroveň bezpečnosti alespoň jedním dalším nezávislým prostředkem ochrany; nebo · v případě vzniku dvou vzájemně nezávislých poruch je zajištěna dostatečná úroveň bezpečnosti

ATEX - kategorie zařízení z. Kategorie M 2 z U tohoto zařízení se předpokládá, že bude v případě vzniku výbušné atmosféry vypnuto. y Přesto se však předpokládá, že výbušná atmosféra může vzniknout během provozu zařízení kategorie M 2, protože zařízení nemůže být vypnuto okamžitě. Je proto nutné použít ochranná opatření, která zajistí vysokou úroveň bezpečnosti. Ochranné prostředky pro výrobky této kategorie zajišťují dostatečnou úroveň ochrany při normálním provozu a také v případě těžkých provozních podmínek vznikajících zejména hrubým zacházením a změnami okolního prostředí

ATEX - kategorie zařízení z. Kategorie 1 z vyžaduje se velmi vysoká úroveň ochrany. z Zařízení této kategorie je charakterizováno takovými komplexními prostředky ochrany proti výbuchu, že: · buď v případě poruchy jednoho z použitých prostředků ochrany je zajištěna dostatečná úroveň bezpečnosti alespoň jedním dalším nezávislým prostředkem ochrany, nebo · v případě vzniku dvou vzájemně nezávislých poruch je zajištěna dostatečná úroveň bezpečnosti

ATEX - kategorie zařízení z. Kategorie 2 z vyžaduje se vysoká úroveň ochrany. z Ochranné prostředky pro zařízení této kategorie musí fungovat tak, že je zajištěna dostatečná úroveň ochrany i v případě často vznikajících poruch nebo selhání zařízení, se kterými se musí normálně počítat

ATEX - kategorie zařízení z. Kategorie 3 z vyžaduje se normální úroveň ochrany. z Konstrukce zařízení této kategorie musí zajišťovat dostatečnou úroveň bezpečnosti při normálním provozu

Kategorie zařízení Zóny, pro které smí být zařízení použito při výbušné atmosféře tvořené: pro Skupinu II směsí vzduchu s plyny, párami nebo mlhami prachovzdušnou směsí Kategorie 1 zóna 0, zóna 1 a zóna 20, zóna 21 a zóna 22 Kategorie 2 zóna 1, zóna 21, zóna 22 Kategorie 3 zóna 22

ATEX - souběh s jinými směrnicemi z. Platí současně se směrnicemi pro: yelektromagnetickou kompatibilitu (mohou se vyžadovat přísnější požadavky) ystrojní zařízení (má přednost před směrnicí pro strojní zařízení - pro posouzení nebezpečí výbuchu) z. Vylučuje yplatnost směrnice pro elektrická zařízení nízkého napětí

ATEX - souběh s jinými směrnicemi z. Je vyloučena: ysměrnicí pro osobní ochranné prostředky ysměrnicemi pro dopravu po silnicích a železnicích (ADR, RID) z. Překrývá se yse směrnicí pro stavební výrobky

ATEX - náhradní díly, opravy, údržba z Použité výrobky z Pro použité výrobky importované z nečlenských zemí EU z Přepracované (nebo repasované) výrobky z Výrobky s novou konfigurací: y bez podstatné modifikace y s podstatnou modifikací z Opravované výrobky z Náhradní díly

Zařízení skupiny I a II, kategorií M 1 a 1* a autonomní ochranné systémy ANO ES přezkoušení typu a Zajišťování jakosti výroby nebo a Zařízení skupiny II, kategorie 3* Zařízení skupiny I a II, kategorií M 2 a 2* Spalovací motory nebo elektrická zařízení ES přezkoušení typu NE Vnitřní kontrola výroby Ověřování výrobků a a Shoda s typem nebo a Zajišťování jakosti výrobků Uložení technické dokumentace u NB Zařízení skupiny I a II * a autonomní ochranné systémy Kusové ověřování

ATEX - postupy prokazování shody z. EU přezkoušení typu zzabezpečování jakosti výroby zověřování výrobků zshoda s typem zzabezpečování jakosti výrobků zvnitřní kontrola výroby zověřování jednotlivých výrobků

ATEX - notifikované orgány z. Notifikované orgány ypro ATEX přes 65 notifikovaných orgánů v EU yv ČR je pro směrnici ATEX notifikován pouze Fyzikálně technický zkušební ústav, Ostrava - Radvanice

ATEX - dokumenty o shodě zse zařízením, ochranným systémem a bezpečnostním přístrojem yvždy EU prohlášení o shodě a připojením označení CE zse součástí yvždy s písemným osvědčením o shodě z. Vždy povinnost dodat návod k použití

ATEX - dokumenty vydávané notifikovanými orgány · EU certifikát o přezkoušení typu · oznámení o zajištění jakosti; · oznámení o shodě s typem; · certifikáty o ověření výrobků; · certifikáty o kusovém ověření; · certifikát shody. z. Tyto dokumenty nemusí být dodávány s výrobkem.

ATEX - předpisy prokazování shody y Odpovídající harmonizované normy y CLC/CEN normy publikované jako 2 vydání y Použitelné EN normy prvního vydání y Konečné návrhy EN ex: EN 50014 pr A 1 y Návrhy EN norem y Odpovídající národní normy (UK, D, Fr, It, . . ) y Srovnávací dokumenty CLC/CEN (pokud existují) y Použitelné ISO/IEC dokumenty y Místní zkušební postupy vydané NB y Jiné dostupné normy nebo části norem (USA, Japonsko)

ATEX - prokazování shody podle základních požadavků Prokazování shody podle ESR uvedených v příloze 2 ATEX směrnice – je teoreticky možné, úroveň bezpečnosti je však daná harmonizovanými normami – takže alternativní řešení musí dosahovat stejné bezpečnostní úrovně Prakticky žáden výrobce to nevyužívá Kdysi – typ ochrany „s“

ATEX - předpisy prokazování shody Při změně normy – nová edice – výrobce nemusí automaticky na zkušebnu – v příloze normy je uvedeno srovnání s předchozí verzí a uvedeno, zda došlo k podstatným změnám z pokud došlo – nutná aktualizace certifikátu z pokud nedošlo, stačí záznam o přezkoumání nového vydání pro daný výrobek a výrobce může uvádět na prohlášení nové vydání norem
