NOTSTROMVERSORGUNG …wenn, dann richtig!
Ø Ist Notstrom erforderlich?
Welche Möglichkeiten gibt es? • Notstromaggregat • Batteriespeicher
Was ist bei der Anschaffung eines Stromaggregates zu beachten: • Benzin oder Diesel • Leistung und Bauart • Anlaufströme • Aufstellungsort • Abgasabführung • Baubehördliche Auflagen
Welche Bauarten gibt es? Schallgedämmt oder Offene Bauform
Welche Generatortypen gibt es? Schnellläufer Drehzahl 3000 U/min oder Langsamläufer Drehzahl 1500 U/min
Schnellläufer Drehzahl 3000 U/min • Leistung bis ca. 10 k. VA • 1 -phasig oder 3 -phasig • nicht schräglasttauglich • Luft gekühlt • mechanische Drehzahlregelung • keine ATS - automatische Umschaltung nicht möglich • 1 -phasige Geräte – günstige und sichere Variante zur Versorgung von Einfamilienhäusern.
Achtung bei 3 -phasigen Schnellläufern Drehzahl 3000 U/min • Pro Phase nur 1/3 der Nennleistung • nicht schräglasttauglich • Spannungen schwanken bei asynchroner Belastung! • Dadurch Gefahr von Schäden durch Überspannungen! Kraftsteckdose
Langsamläufer Drehzahl 1500 U/min • Leistungen von 10 k. VA bis 2, 5 MW • robust und langlebig • immer 3 -phasig • schräglasttauglich • Flüssigkeitsgekühlt • Motorvorwärmung und/oder Vorglühung • Daher auch Aufstellung im Freien • ATS oder händische Umschaltung
Dieselvorrat • Empfohlen: SADK (Spezial Austro Dieselkraftstoff) kein Bioanteil, ganzjährig bis -30°C • MAXXMOTION (OMV) mit HVO-Biokomponente Additive zur Motorreinigung, ganzjährig -40°C. Vorsicht bei alten Geräten! Beide nahezu unbegrenzte Lagerfähigkeit • Nicht empfohlen: • „normaler“ B 7 -Diesel (7% FAME Biokomponente) • Kurze Lagerfähigkeit (max. 1 Jahr), aggressiv, Dieselpest, Sommer-Winterdiesel • Heizöl nur in Ausnahmefällen (basisches Motoröl, Steuerhinterziehung).

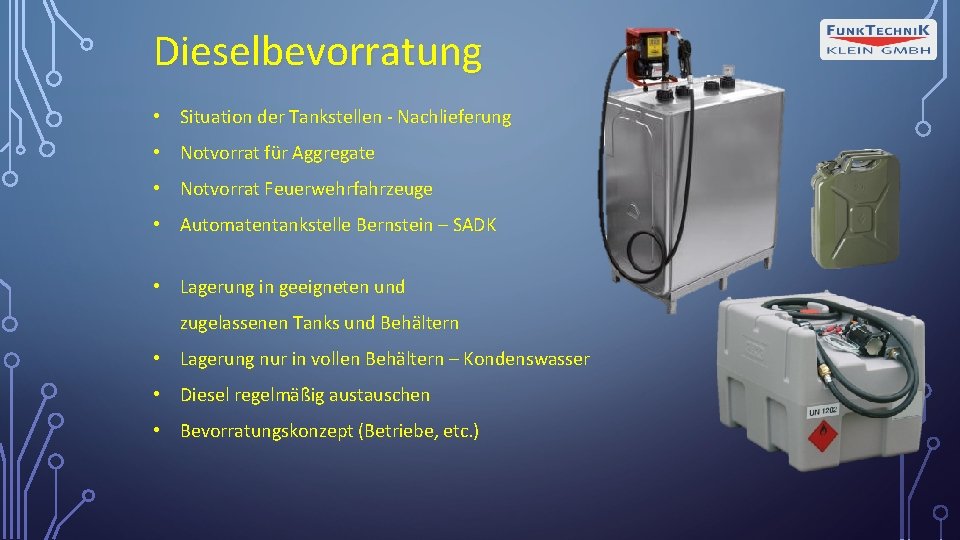

Dieselbevorratung • Situation der Tankstellen - Nachlieferung • Notvorrat für Aggregate • Notvorrat Feuerwehrfahrzeuge • Automatentankstelle Bernstein – SADK • Lagerung in geeigneten und zugelassenen Tanks und Behältern • Lagerung nur in vollen Behältern – Kondenswasser • Diesel regelmäßig austauschen • Bevorratungskonzept (Betriebe, etc. )
Einspeisung - Umschaltung händisch NETZ - 0 - Notstromschalter • Der Schalter wird zwischen Zähler und FI-Schalter eingebaut. • Damit bleiben die beiden Schutzmaßnahmen Nullung und FI-Schalter funktionsbereit. • Bei 1 -phasigen Aggregaten werden die 3 Phasen auf der Notstromseite überbrückt, somit funktioniert im Haus alles wie gewohnt (Ausnahme Drehstromverbraucher). • Nur Schalter mit dieser Funktionsweise sind erlaubt!
Automatische Umschaltung „ATS“ ATS-Einheit • Aggregat startet automatisch • Schaltet automatisch auf Notstrom. • Warmlaufzeit, Rückschaltzeit und Abkühlzeit programmierbar. • Nur zugelassene ATS-Einheiten mit Nullstellung sind erlaubt! • Schütz-Schaltungen ohne mechanische Verriegelung sind verboten!
Richtige Notstromeinspeisung nach TAEV! • Alle Schutzmaßnahmen bleiben in Funktion! Nullung EVU FI-Schalter richtig!
Einspeisung wie sie nicht sein soll, bzw. darf! • Alle Schutzmaßnahmen sind damit außer Kraft gesetzt! Nullung FI-Schalter EVU
Folgen unsachgemäßer Einspeisung: • Zerstörung oder Beschädigung des Generators • Lebensgefahr durch Außerkraftsetzung der Schutzmaßnahmen • Lebensgefahr bei Arbeiten im Ortsnetz Der Errichter einer Einspeisung haftet für alle Personen- und Sachschäden!
Danke für Ihre Aufmerksamkeit!
