 « Notre mission première est de fournir aux Oms, des transmissions digitales, améliorant

« Notre mission première est de fournir aux Oms, des transmissions digitales, améliorant la Sécurité et le Bien. Etre des Oms lors de leurs déplacements en Mer ou sur Terre » Par : Steve Waterman, K 4 CJX et traduit en français par Pat Humbert-Droz, HB 9 DSK

 • Comment ça marche ? – Il s ’agit d ’une liaison digitale

• Comment ça marche ? – Il s ’agit d ’une liaison digitale ente Internet et la station mobile de l ’OM permettant : le trafic d ’ E-mail personnel, de prévision météorologique et de rapport de position. • Quelle est la couverture géographique de la liaison ? – Le Monde Entier, grâce à un réseau de stations fixes Winlink 2000 (aujourd'hui 34) interconnectées en mode miroir via Internet. Elles permettent la réplication des E-mail depuis la station de l ’OM mobile en mode PACTOR I, II et III • Potentiel du réseau Radioamateur ? – Winlink 2000 et Air. Mail est l ’un des plus puissant système HF de radio E-mail sur notre planète. Les serveurs Winlink 2000 et les clients Airmail supportent une fonctionnalité sans précédent délivrant aujourd'hui via HF 155 ’ 000 E-mails par mois pour plus de 4 ’ 400 OMs dans le Monde Entier – Tous Oms bénévoles, les auteurs de Winlink 2000 et Airmail représentent une importante expérience professionnelle dans les domaines Internet, systèmes d ’Email, radio HF digitale et systèmes de télécommunications en général.

 • Vic Poor, W 5 SMM, a Globe Wireless consultant technique et Inventeur

• Vic Poor, W 5 SMM, a Globe Wireless consultant technique et Inventeur principal de “Aplink & Winlink, ” le moteur interne, le module de message , le module d’accès à Internet, et encore bien plus. . . • Hans Kessler, N 8 PGR, propriétaire d’une compagnie de développement software: Les modules de communications Radio, Telnet and CMBO/PMBO, Opérateur hardware et Sysop de la station centrale du réseau et de l’accès à Internet. Sysop de la station participante N 8 PGR. • Rick Muething, KN 6 KB, propriétaire à la retraite, d’une compagnie fabriquant des “chip” et consultant chez IBM, etc: Les modules météo, des bulletins, et Internet SMTP “email”. Sysop de la station participante KN 6 KB • Jim Corenman, KE 6 RK, co-propriétaire et auteur du software pour Sail. Mail, une association privée de stations côtières: Auteur d’ Air. Mail client software. Jim mets gratuitement son module Air. Mail à la disposition des OMs • Steve Waterman, K 4 CJX, VP à la retraite d’une compagnie de software de télécommunication: Relation Publique, Administrateur du réseau WL 2 K et des OMs • utilisateurs et Liaison entre les utilisateurs et les “gurus. ” Sysop de la station participante K 4 CJX. Une réseau Mondial de plus de 30 stations participantes. Pourquoi pas ? ? HB 9 MM? ?

Où que vous soyez dans le Monde ? Vous restez en contact avec Winlink

Où que vous soyez dans le Monde ? Vous restez en contact avec Winlink 2000 ! Winlink 200 est véritablement un réseau Internet Global Radio Amateur conçu pour permettre aux Oms, des liaisons digitales utilisant leur stations mobiles HF PACTOR. Il améliore la Sécurité et le Bien-Etre des Oms lors de leurs déplacements en Mer ou sur Terre.

avec Air. Mail Est un système client serveur basé sur les liaisons Internet via

avec Air. Mail Est un système client serveur basé sur les liaisons Internet via les liens Radio. Le client Air. Mail connecte l’ OM à un des serveurs Winlink 2000 via la radio et l’Internet. Accepte un mélange d ’ adresse de type radio-à radio et E-mail Permet à l’OM d ’utiliser les options E-mail proposées par les programmes de gestions E-mail standard En plus de la connexion via Radio HF PACTOR, une connexion « Telnet » utilisant le client Air. Mail est aussi possible directement par Internet au serveurs Winlink 2000. Permet aussi à l’OM d’utiliser les liaisons par VHF packet utilisant le client Air. Mail ou le système SMS (“Short Message System”) via un téléphone portable ou un Palm Pilot. Permet l’ acquisition sur Internet d’information météo marine (bulletins et cartes) mise à jour à chaque connexion basé sur un catalogue programmable proposé sur Air. Mail. Utilisable par l ’OM pour informer via Internet sa famille et ses amis de sa position en Mer ou sur Terre via APRS et Yot. Reps Maps. Beneficie d ’un programme de propagation HF intégré à Air. Mail pour trouver la station Winlink 2000 atteignable avec la meilleure propagation.

Les Caractéristiques d’utilisation de Winlink 2000 • Sont orientées vers l’accès à Internet pour

Les Caractéristiques d’utilisation de Winlink 2000 • Sont orientées vers l’accès à Internet pour les Oms en Mer. • Utilise Air. Mail client software dont la fonctionnalité est autorisée pratiquement Nimporte où dans le Monde (voir limitations légales dans certain pays) : – Utilisable à Terre ou en Mer via Radio HF PACTOR et aussi Telnet – Compresse le texte des E-mail et leur fichier binaires attachés tel que : – Fichiers Graphique : JPG, TIF, GIF, BMP, WMO, etc. – Fichiers Binaire : EXE, XLS, DOC, RTF, etc. – Plus de 700 carte ou bulletin météo et autres informations (propagation HF). – Délivre via Internet votre Rapport de Position à vos familles via E-mail, ou graphiquement via APRS ou Yot Reps maps. • L’utilisation des services Winlink 2000 et gratuite. Elle est réservée aux OMs ayant un indicatif légal. Le financement de la CMB O et des PMB Os sont entièrement pris en charge par la communauté des OMs participants. Merci à tout ces OMs bénévoles.

“Fast. Link, ” une caractéristique essentielle de Winlink 2000 • “Fast. Link” permet l’écoulement

“Fast. Link, ” une caractéristique essentielle de Winlink 2000 • “Fast. Link” permet l’écoulement en temps réel des messages entre Internet et les stations participantes PMBOs. – La récupération rapide des informations demandées. • Localisation des demandes • Automatisation des demandes – Ecoulement instantané du flux Internet entre les stations participantes PMBOs. • Communication OM à OM accélérée • Coordination des PMBOs accélérée

Fast. Link PMBOs (EN ROUGE) Austria OE 4 XBU- Rudy in Eisenstadt Canada VE

Fast. Link PMBOs (EN ROUGE) Austria OE 4 XBU- Rudy in Eisenstadt Canada VE 6 KBS - Karl in Calgary, Alberta Caribbean WG 3 G - Bernie in Trinidad ZF 1 GC - Frank in Grand Cayman Island Croatia 9 A 0 APL - Darko in Zagreb * * Inactive from June 25 to Jan 2003. Germany DA 5 UAW - Andi in Rudolstadt Netherlands PA 3 DUV- Dick in the Netherlands New Zealand ZL 1 MA - Arnold in Auckland ZL 2 UT - Basil in Gisborne South Africa ZS 5 S- Joost in Howick Sweden SM 6 USU - Svante Glose Thailand HS 0 AC - Rudolph in Bangkok United States & Hawaii: AB 7 AA - Bill in Waikiki Beach, Oahu, Hawaii AH 6 QK - Richard in Kaneohe, Oahu, Hawaii K 4 CJX - Steve in Nashville, Tennessee K 6 IXA - Grady in Atwater, California K 7 AAE - Ronald in Woodinville, Washington KA 6 IQA - Tom in Rancho Santa Fe, California KA 7 CTT - Lynn in Vancouver, Washington KB 6 YNO - Eric South Portland, Maine KF 6 NPC- Mike in Temecula, California KN 6 KB - Rick in Rockledge, Florida N 8 PGR - Hans in North Royalton, Ohio W 1 ON - Doc in Bedford, Massachusetts W 6 IM - Rod in San Diego, California W 7 BO - John in Woodland, Washington W 9 GSS - Charles in East Peoria, Illinois W 9 MR - Kenn in Keensburg, Illinois WA 2 DXQ - Dave in Ft. Lauderdale, Florida WB 0 TAX- Deni in Elm Grove, Louisiana WB 5 KSD - Jon in Farmersville, Texas WD 8 DHF - Gary in Harker Heights, Texas

Options pour PMBO • orienté vers les loisirs en Mer et sur Terre –

Options pour PMBO • orienté vers les loisirs en Mer et sur Terre – Air. Mail 3. 0 permet la configuration correspondant au type d’utilisation: • • • mobile ( distribution des messages à Toutes les PMBOs. ). non-mobile (d ’une PMBO connexion à une PMBO Spécifique). Adresse E-mail temporaire. Option BCC Configuration de la grandeur maximum des fichiers attachés Login sécurisé pour éviter le « piratage »

Comment accéder à son E-mail • A Terre (dans un Cyber Café) à l

Comment accéder à son E-mail • A Terre (dans un Cyber Café) à l ’aide d ’un « WEB Browser » sur http: //winlink. org ou http: //winlink. org/k 4 cjx

Gestion de des E-mail sur le « WEB Browser » Exemple : E-mails pour

Gestion de des E-mail sur le « WEB Browser » Exemple : E-mails pour W 4 HZV sur le “WEB Browser”

Example d ’ E-mail sur le « WEB Browser » Exemple : Un E-mail

Example d ’ E-mail sur le « WEB Browser » Exemple : Un E-mail de W 4 HZV sur le « WEB Browser » .

Winlink 2000 via Air. Mail en utilisant Telnet: Si l ’on est connecté à

Winlink 2000 via Air. Mail en utilisant Telnet: Si l ’on est connecté à Internet on peut accéder automatiquement le serveur d ’une PMBO via Telnet. Cela est rapide et évite de bloquer l’accès HF inutilement !!

Plus de 700 Bulletins météo et autres • Plus de 700 graphique et Bulletins

Plus de 700 Bulletins météo et autres • Plus de 700 graphique et Bulletins météo , autres aides et information, pre-chargées! – Les cartes et graphiques météo sont visualisables avec le Air. Mail « GREB file reader » . – La plupart des bulletins sont disponibles dans le « cache » des PMBOs pour un accès rapide pour la station de l ’OM. – Le Winlink 2000 « fastlink » software assure que les information météo sont à jour dans toutes les PMBOs

Catalogue des Bulletins pre-chargés Une arborescence de catalogues pre-chargée avec des info métrologiques et

Catalogue des Bulletins pre-chargés Une arborescence de catalogues pre-chargée avec des info métrologiques et aides à la navigation ou au trafic Winlink 2000 est disponible sur Airmail 3. 0. Il suffit de les mettre à jour périodiquement !

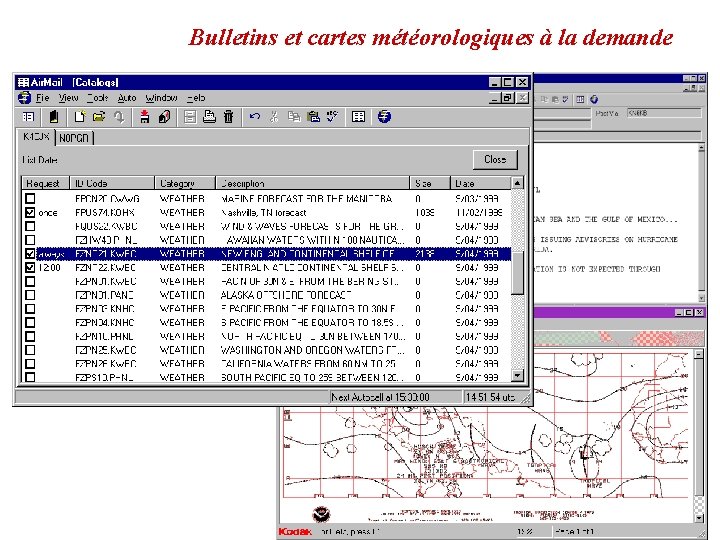

 Bulletins et cartes météorologiques à la demande.

Bulletins et cartes météorologiques à la demande.

 MBO Filtering and Client Post Processing Hourly WMO Ship and Buoy Data Filtered

MBO Filtering and Client Post Processing Hourly WMO Ship and Buoy Data Filtered for Specific Geographic Regions Data plot and wind speed contours generated locally by Digital Atmosphere from downloaded ship and buoy data

Benefits and Limitations of Client (Local) Post Processing Surface Pressure and wind field vectors

Benefits and Limitations of Client (Local) Post Processing Surface Pressure and wind field vectors produced by Digital Atmosphere from ship/buoy data during Hurricane Irene Benefits Reduced data transmission time (encoding) Easily customized by user: area and scale data and how presented personal notes Wonder what that “L” surrounded by rings means?

Winlink 2000 Position Reporting • Position tracking for your family via email request or

Winlink 2000 Position Reporting • Position tracking for your family via email request or Position reporting through APRS maps via a WEB browser – Your recipients may send an email request: • for a multiple station request. • for, some, or all of your position reports for the last 31 days. – Your recipients may locate your last report for up to 10 days on the Automatic Position Reporting System (APRS). Over 40 nearby stations are also listed upon demand. Safety first! – Instructions containing the options for locating you via a position report are on the WEB, ready for your family and friends to read: on http: //winlink. org/instructions. htm – As a WL 2 K user, you, too can find the 30 nearest stations via the Catalog under WL 2 K_Help. if you are also active on the APRS Map.

Ce que vos destinataires voient sur (E-mail)

Ce que vos destinataires voient sur (E-mail)

Ce que vos destinataires voient sur (E-mail)

Ce que vos destinataires voient sur (E-mail)

Ce que vos destinataires voient sur (APRS)

Ce que vos destinataires voient sur (APRS)

APRS - échelle 500 Mile.

APRS - échelle 500 Mile.

APRS - échelle 50 Mile. (Plus petit échelle 250 Feet)!

APRS - échelle 50 Mile. (Plus petit échelle 250 Feet)!

Air. Mail’s permet d ’utiliser un module de prédiction de la propagation pour aider

Air. Mail’s permet d ’utiliser un module de prédiction de la propagation pour aider à choisir la meilleure station PMBO atteignable de puis votre position ! - Air. Mail affiche automatiquement la position donnée par votre GPS. - la position mise à jour de la position de chaque ’une des PMBO. - Le « Solar Flex Index » est automatiquement mis à jour lors du Login sur une PMBO. - Chois de la fréquence!

Fonctionnalités additionnelles: • Un nouveau « GREB file Reader » est inclus dans le

Fonctionnalités additionnelles: • Un nouveau « GREB file Reader » est inclus dans le CD Airmail. • Un « Spell-checker » style Word corrige l orthographe automatiquement quant vous taper. • Pactor III est maintenant supporté avec le paramétrage automatique de votre modem SCS et de votre radio. • Air. Mail est maintenant totalement “multi-threaded” de manière a ce que les opérations des divers modules de communication n ’interfère pas avec la fenêtre principale des index et messages. • Et…cela ne coûte toujours rien pour utiliser le client Air. Mail client lorsque ’il est utilisé avec le système Winlink 2000 et services.

Croissance du réseau Winlink 2000 • La Qualité est plus importante que la Quantité.

Croissance du réseau Winlink 2000 • La Qualité est plus importante que la Quantité. – « Participating Network Stations » (PMBOs) doivent respecter un standard très strict en matière d équipement, PC et conditions d’ opérations. Nous voulons continuer à optimiser un réseau de « WL 2 K PMBO » seulement avec des stations respectant le critère de qualité. – Nous continuons continuellement à ajouter de la sécurité et des procédé automatiques tel que les programme de réduction de « Spam » . – Les développeurs de WL 2 K ne cessent d ’améliorer la performance de Winlink 2000. • Message des développeurs de Winlink 2000 aux Oms : Nous attendons vos suggestions pour améliorer le système pour vous. Dites nous ce que vous désirer améliorer.

HB 9 MM la première station Winlink 2000 en Suisse ? Une radio HF

HB 9 MM la première station Winlink 2000 en Suisse ? Une radio HF - un modem PACTOR - un accès à Internet - un PC *A vous de jouer *
