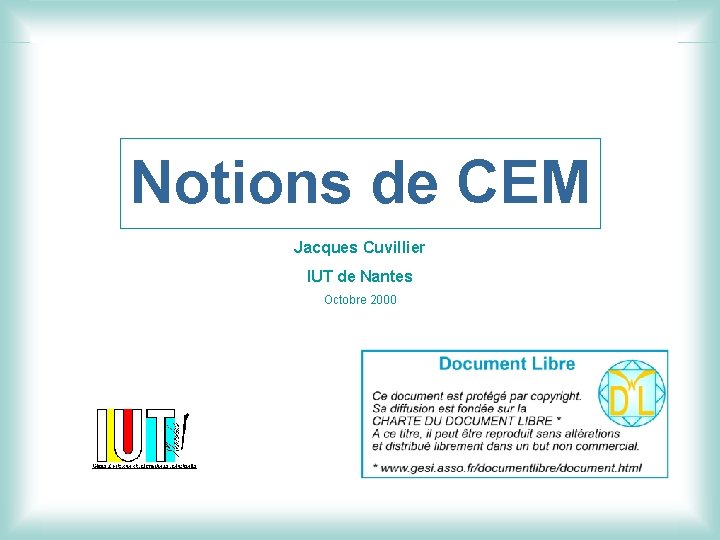

Notions de CEM Jacques Cuvillier IUT de Nantes Octobre 2000

Introduction Comme tout système physique en activité, les appareils électriques et électroniques interagissent avec leur environnement. Ils présentent une certaine sensibilité aux phénomènes qui le concernent, et le perturbent à leur tour.

Un objectif fondamental : n Les ressources technologiques nécessaires aux différentes activités humaines (activités économiques au sens large) doivent pouvoir fonctionner simultanément, dans de bonnes conditions de sécurité et de confort.

L’instauration d’une réglementation : n Des dispositifs techniques doivent être mis en œuvre, tant pour limiter la gêne que provoque l’usage d’un appareil ou d’une installation, que pour protéger chaque appareil des effets néfastes des autres.

L’instauration d’une réglementation : n Ces dispositifs présentent un coût supplémentaire pour les produits, et donc une pénalité sur le plan commercial. Il était donc nécessaire d’instaurer un régime équitable en adoptant des mesures contraignantes qui s’appliquent à tous.

La définition de normes européennes Une réglementation devait avoir une portée nécessaire à la couverture de l’espace marchand, notamment sur le plan européen.

Elle est fondée : n n sur l’état de la technique dans les différents domaines : télécommunication, appareils domestiques, matériel de soudage… sur les critères objectifs de comportement des appareils. sur les usages antérieurs dans les différents pays (synthèse et révision des réglementations en usage) sur les consensus ou les compromis entre les partenaires industriels et économiques

Les normes CEM font apparaître un vocabulaire spécialisé n n n CEM Compatibilité Electro. Magnétique. EMC : Electro. Magnetic Compatibility, l’équivalent anglais CE : Communauté Européenne (et non " Compatibilité Electromagnétique" ! )

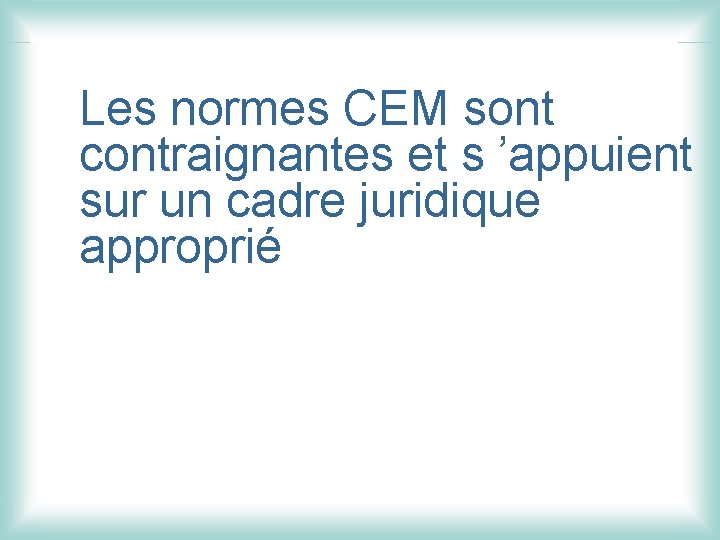

Les normes CEM sont contraignantes et s ’appuient sur un cadre juridique approprié

Activités liées à la CEM La réglementation CEM, dont le signe lisible pour le consommateur est le marquage CE, est le concours d’un certain nombre de secteurs d’activité à un dispositif international complexe, toujours en mouvance.

Activités de recherche et développement n n n la proposition de modèles théoriques le développement de techniques moins “ polluantes ” le perfectionnement des méthodes d’évaluation et des systèmes de métrologie.

Activités liées à l’évaluation du comportement des appareils n n mesures de CEM en phase de développement des produits mesures de CEM en phase de qualification

Activités de réglementation et de surveillance, activités juridiques n n n ériger et maintenir les structures de concertation ad hoc, proposer de nouvelles dispositions aux organismes de normalisation, faciliter l’adaptation et l’harmonisation au plan européen des textes réglementaires.

Activités liées à la formation et à l’enseignement. (la preuve est ici)

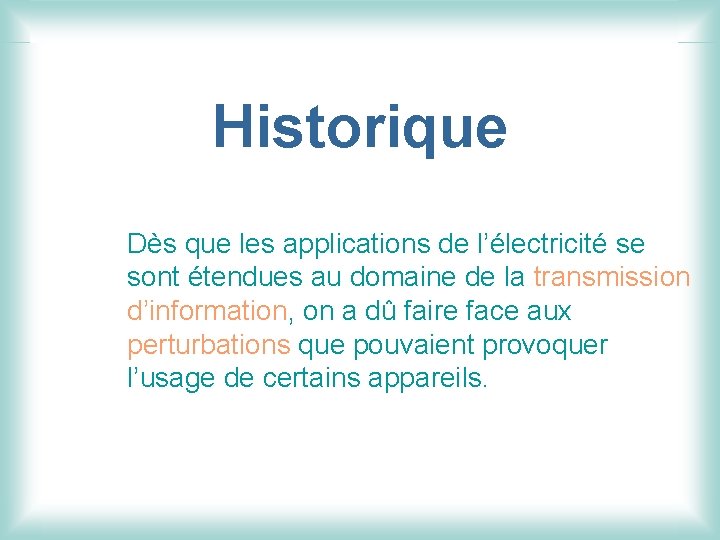

Historique Dès que les applications de l’électricité se sont étendues au domaine de la transmission d’information, on a dû faire face aux perturbations que pouvaient provoquer l’usage de certains appareils.

Exigence de sécurité De simples notions de confort, le problème s’est ancré dans la nécessité et la responsabilité juridique, à partir du moment où les installations ont impliqué des ensembles juxtaposés de puissance et de commande automatisée, véhiculant des données cruciales pour la sécurité des personnes et des biens.

Justification technologique n n les niveaux d’énergie des signaux de traitement et de transport d’informations sont devenus très faibles. Dans ce contexte, la réglementation CEM est devenue en quelque sorte une question de survie technologique.

3 mai 1989 Le Conseil des Communautés Européennes émet la directive 89/336/CEE qui constitue l’un des premiers fondements de la réglementation. .

89/336/CEE : A terme, toutes les installations impliquant des composants électriques et/ou électroniques doivent « être construits de telle sorte que » : a) les perturbations électromagnétiques générées soient limitées à un niveau permettant aux appareils de radio et de télécommunication et aux autres appareils de fonctionner conformément à leur destination.

89/336/CEE : A terme, toutes les installations impliquant des composants électriques et/ou électroniques doivent « être construits de telle sorte que » : b) « les appareils aient un niveau adéquat d’immunité intrinsèque contre les perturbations électromagnétiques, leur permettant de fonctionner conformément à leur destination. »

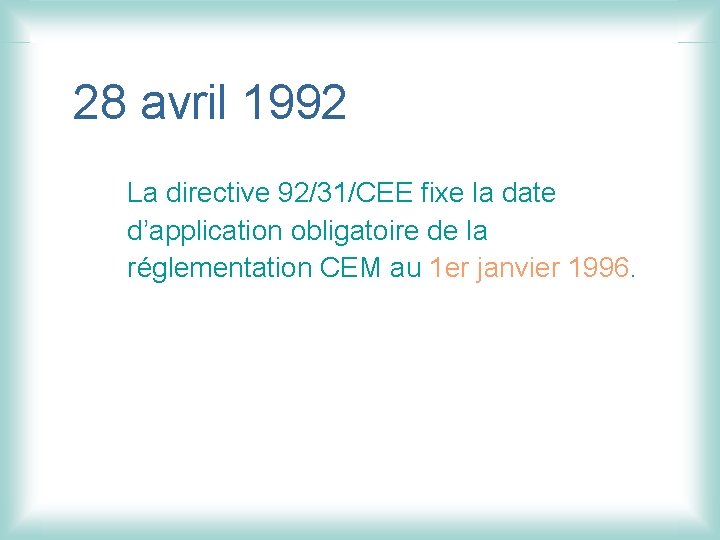

28 avril 1992 La directive 92/31/CEE fixe la date d’application obligatoire de la réglementation CEM au 1 er janvier 1996.

22 juillet 1993 La directive 93/68/CEE définit le marquage CE proprement dit.

1 er janvier 1996 Entrée en vigueur du caractère obligatoire de la réglementation.

Compatibilité électromagnétique « L'aptitude d'un dispositif, d'un appareil ou d'un système à fonctionner dans son environnement électromagnétique de façon satisfaisante et sans produire lui-même des perturbations électromagnétiques de nature à créer des troubles graves dans le fonctionnement des appareils ou des systèmes situés dans son environnement »

Appareil « tous les appareils électriques et électroniques ainsi que les équipements et systèmes qui contiennent des composants électriques et/ou électroniques »

perturbation électromagnétique tout phénomène électromagnétique, notamment un bruit électromagnétique, un signal non désiré ou une modification du milieu de propagation lui-même, susceptible de créer des troubles de fonctionnement d'un dispositif, d'un appareil ou d'un système.

Interprétation graphique % niveau de probabilité 100 % marge de compatibilité électromagnétique marge d’émission marge d’immunité probabilité de générer ce niveau de perturbation limite d’émission probabilité d’être gêné par ce niveau de perturbation limite d’immunité niveau de compatibilité niveau de perturbation

Les perturbations Source • Puissance • Durée • Spectre • Type de champ Vecteur Victime Mode de couplage • Altération du confort • Altération temporaire du fonctionnement • Altération permanente du fonctionnement

Les sources

Les sources naturelles n n phénomènes atmosphériques dont la foudre au sens habituel du terme, le bruit galactique, l’effet des rayons ionisants, les impulsions électromagnétiques dues aux désintégrations nucléaires.

Les sources électrostatiques Elles se constituent en particulier lors de la friction de matériaux en mouvement ou du corps humain sur des matériaux textiles

Les sources électrochimiques et thermoélectriques Elles sont dues n à la mise en présence de métaux différents en milieu humide (phénomène d’électrolyse) n à l’effet de différences de températures (effet de thermocouple)

Les sources technologiques Ce sont tous les appareils dont l’activité électrique est de nature à se propager en partie à l’environnement.

Les vecteurs de propagation

Les perturbations conduites Celles qui se propagent par les câbles de liaison, et en particulier les câbles d’alimentation

Les perturbations rayonnées Celles qui n’empruntent pas de voie matérielle, mais agissent par l’intermédiaire de champs magnétique, électrique, électromagnétique

Les impulsions électronucléaires Dues à la « désintégration » nucléaire de substances radioactives !! A considérer séparément : l ’ I E M N ou Impulsion Electromagnétique Nucléaire. C’est l ’impulsion ravageuse qui serait provoquée par l ’explosion d ’une bombe atomique
