NOSIVI I NENOSIVI ELEMENTI ZGRADE Ksenija Kralj dipl

NOSIVI I NENOSIVI ELEMENTI ZGRADE Ksenija Kralj, dipl. ing. građ. 2020. god

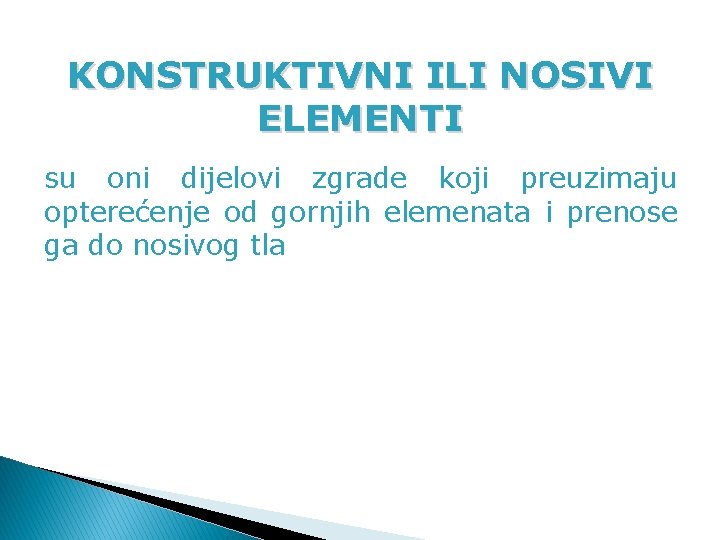

KONSTRUKTIVNI ILI NOSIVI ELEMENTI su oni dijelovi zgrade koji preuzimaju opterećenje od gornjih elemenata i prenose ga do nosivog tla

NEKONSTRUKTIVNI ILI NENOSIVI ELEMENTI su oni elementi koji ispunjavaju prostor između konstruktivnih elemenata, pregrađuju prostor, preuzimaju samo vlastito opterećenje i prenose ga na nosive elemente

NOSIVI ELEMENTI 1. TEMELJI najniži konstruktivni elementi objekta čija je uloga da preuzmu opterećenje cijelog objekta i prenesu ga na tlo. 2. NOSIVI ZIDOVI preuzimaju opterećenje od međukatne konstrukcije, krovišta, stubišta i sl. koje prenose na temelje

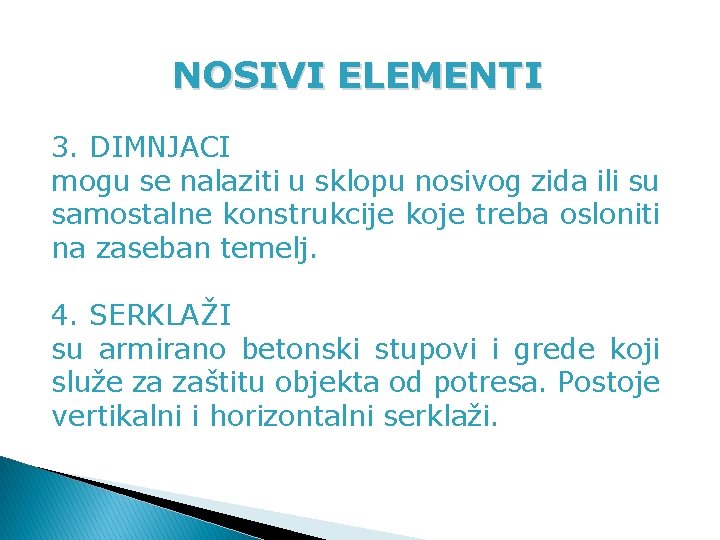

NOSIVI ELEMENTI 3. DIMNJACI mogu se nalaziti u sklopu nosivog zida ili su samostalne konstrukcije koje treba osloniti na zaseban temelj. 4. SERKLAŽI su armirano betonski stupovi i grede koji služe za zaštitu objekta od potresa. Postoje vertikalni i horizontalni serklaži.

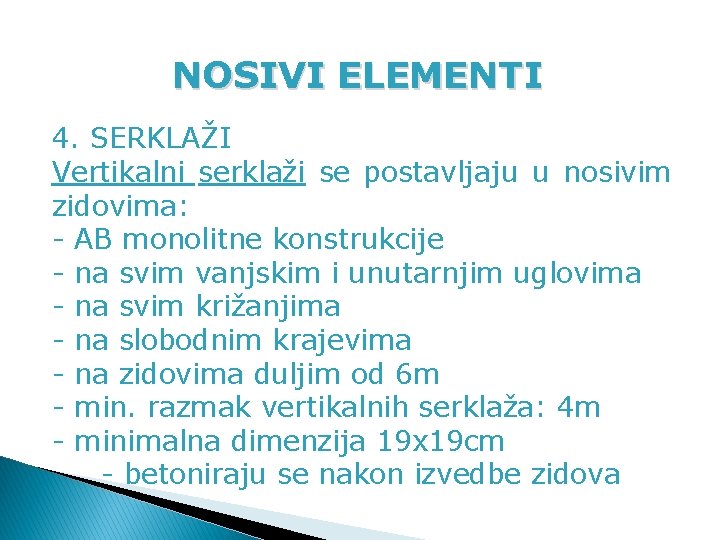

NOSIVI ELEMENTI 4. SERKLAŽI Vertikalni serklaži se postavljaju u nosivim zidovima: - AB monolitne konstrukcije - na svim vanjskim i unutarnjim uglovima - na svim križanjima - na slobodnim krajevima - na zidovima duljim od 6 m - min. razmak vertikalnih serklaža: 4 m - minimalna dimenzija 19 x 19 cm - betoniraju se nakon izvedbe zidova

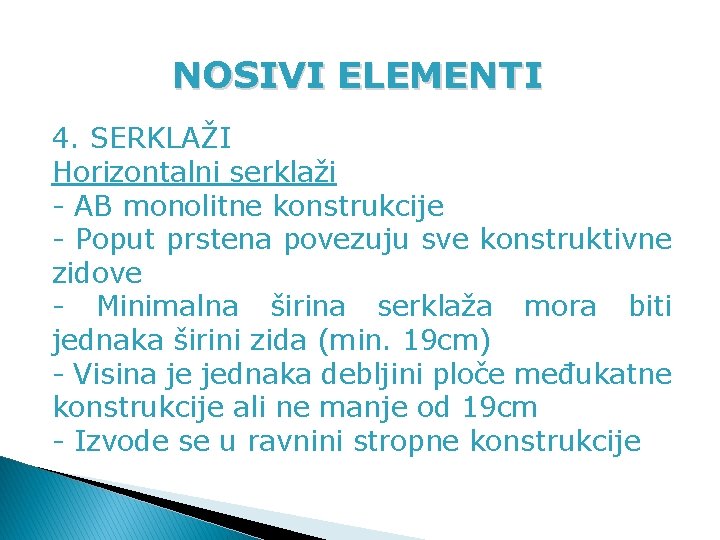

NOSIVI ELEMENTI 4. SERKLAŽI Horizontalni serklaži - AB monolitne konstrukcije - Poput prstena povezuju sve konstruktivne zidove - Minimalna širina serklaža mora biti jednaka širini zida (min. 19 cm) - Visina je jednaka debljini ploče međukatne konstrukcije ali ne manje od 19 cm - Izvode se u ravnini stropne konstrukcije

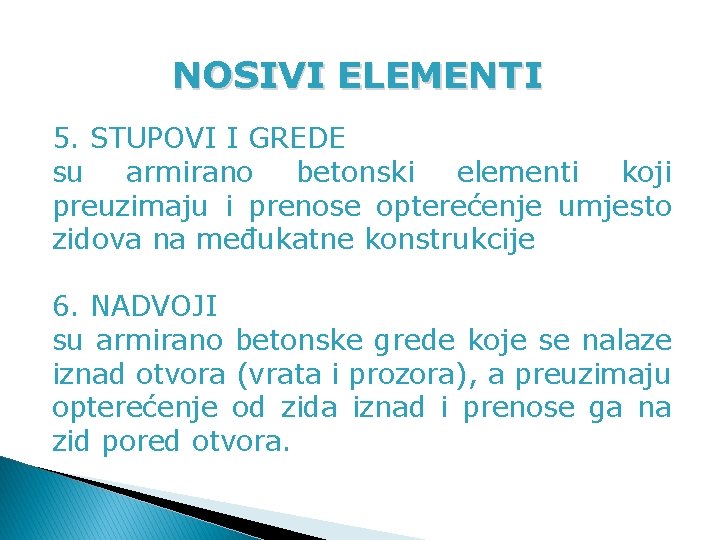

NOSIVI ELEMENTI 5. STUPOVI I GREDE su armirano betonski elementi koji preuzimaju i prenose opterećenje umjesto zidova na međukatne konstrukcije 6. NADVOJI su armirano betonske grede koje se nalaze iznad otvora (vrata i prozora), a preuzimaju opterećenje od zida iznad i prenose ga na zid pored otvora.

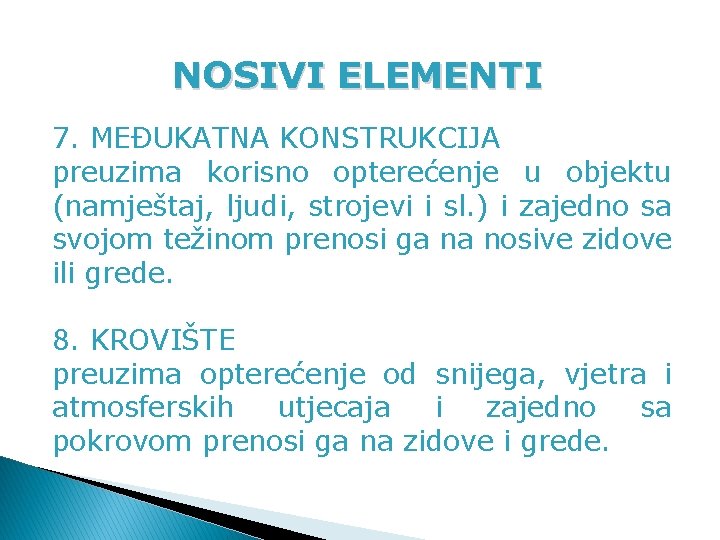

NOSIVI ELEMENTI 7. MEĐUKATNA KONSTRUKCIJA preuzima korisno opterećenje u objektu (namještaj, ljudi, strojevi i sl. ) i zajedno sa svojom težinom prenosi ga na nosive zidove ili grede. 8. KROVIŠTE preuzima opterećenje od snijega, vjetra i atmosferskih utjecaja i zajedno sa pokrovom prenosi ga na zidove i grede.

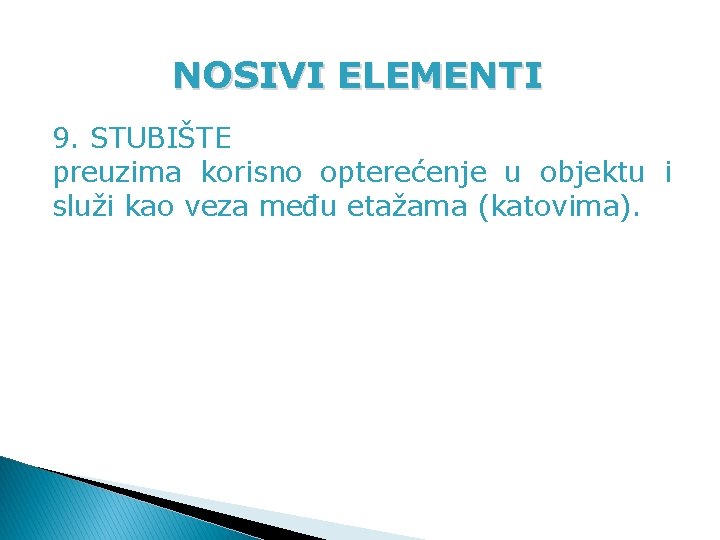

NOSIVI ELEMENTI 9. STUBIŠTE preuzima korisno opterećenje u objektu i služi kao veza među etažama (katovima).

NOSIVI ELEMENTI

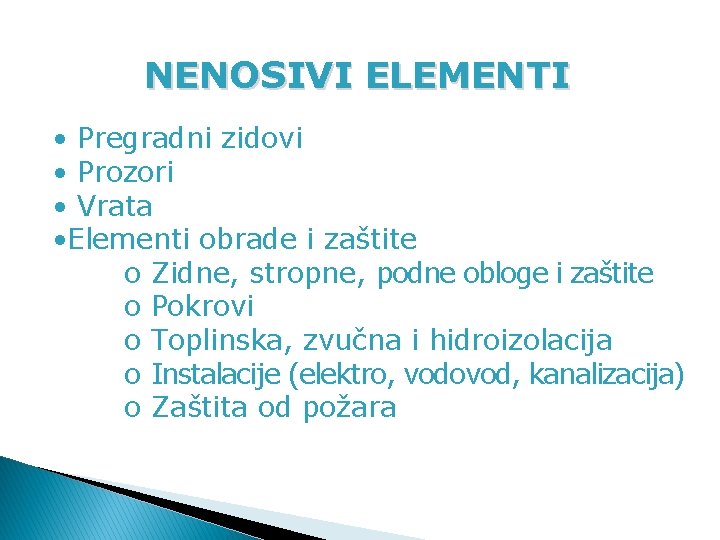

NENOSIVI ELEMENTI • Pregradni zidovi • Prozori • Vrata • Elementi obrade i zaštite o Zidne, stropne, podne obloge i zaštite o Pokrovi o Toplinska, zvučna i hidroizolacija o Instalacije (elektro, vodovod, kanalizacija) o Zaštita od požara

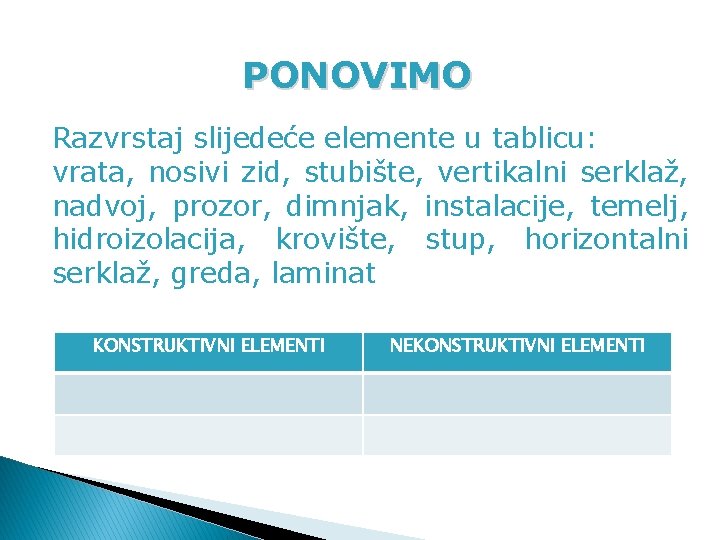

PONOVIMO Razvrstaj slijedeće elemente u tablicu: vrata, nosivi zid, stubište, vertikalni serklaž, nadvoj, prozor, dimnjak, instalacije, temelj, hidroizolacija, krovište, stup, horizontalni serklaž, greda, laminat KONSTRUKTIVNI ELEMENTI NEKONSTRUKTIVNI ELEMENTI
