Nosi nad naklada vceelov stroj nosi nad korbov
Nosič nářadí - nakladač víceúčelový stroj nosič nářadí korbová sklápěčka rypadlo HYDREMA – to nejlepší pro Vás!
Nosič nářadí Profesionální nosič nářadí. . . 900 MPV HYDREMA – to nejlepší pro Vás!
Nosič nářadí Profesionální nosič nářadí. . . 900 MPV HYDREMA – to nejlepší pro Vás!
Nosič nářadí Možnosti využití Pro stavební a komunální potřeby HYDREMA – to nejlepší pro Vás!
Nosič nářadí Možnosti využití HYDREMA – to nejlepší pro Vás!
Nosič nářadí Možnosti využití HYDREMA – to nejlepší pro Vás!
Nosič nářadí Možnosti využití HYDREMA – to nejlepší pro Vás!
Nosič nářadí Možnosti využití Přeprava a zemědělství HYDREMA – to nejlepší pro Vás!
Nosič nářadí OBSAH - základní stroj - konstrukce - hydraulický systém - kabina - motor - převodovka - pracovní nářadí Hydrema - systém pracovního nářadí - techn. data /konkurenční porovnání HYDREMA – to nejlepší pro Vás! 900 MPV
Nosič nářadí Konstrukce Řízení - přední a zadní kola jedou v jedné stopě Stabilizace díky blokování kyvného kloubu Perfektní výhled z kabiny HYDREMA – to nejlepší pro Vás!
Nosič nářadí Konstrukce Hydraulicky stabilizované výkyvné pohyby díky kyvnému kloubu Stabilizované kyvné pohyby. Stabilizátor působí proti výkyvným pohybům a stabilizuje je. - stabilita při jízdě, nakládání a bagrování Autom. přenesení váhy na dané kolo - větší výkon a vyšší rychlost - větší bezpečnost - lepší komfort - stabilita - lepší tažná síla na pevném podkladu HYDREMA – to nejlepší pro Vás!
Nosič nářadí Konstrukce Hydr. stabilizované řízení díky kyvnému kloubu Stabilizované řízení - větší bezpečnost - lepší komfort - stabilita Pomocí konstantní síly je hydraulicky řízen stabilizátor v celém rozsahu - i ve střední poloze - větší stabilita a pracovní rychlost, speciálně při nakládání - větší výkon a lepší komfort HYDREMA – to nejlepší pro Vás!
Nosič nářadí Konstrukce Pravoúhlá opěrná plocha Stroj není možné sklopit, dokud není těžiště v rámci opěrné plochy mezi 4 koly. - větší stabilita a pracovní rychlost, speciálně při nakládání - větší výkon a lepší komfort Podpěrná plocha u strojů s výkyvnou přední nápravou HYDREMA – to nejlepší pro Vás! Podpěrná plocha u kyvného kloubu Hydrema 900 MPV
Nosič nářadí Konstrukce Rám pracovního nářadí Vpředu/vzadu Speciální rám na nářadí s hydraulickým rychloupínačem - rychlá montáž pracovního nářadí - rám pracovního nářadí jako u rychloupínače Volvo-BM - hydraulické sklápění pomocí dvou dvojčinných válců - vertikální a horizontální pracovní pozice - blokování v horizont. poloze - vertikální zatížení max. 4000 kg - boční zatížení max. 800 kg HYDREMA – to nejlepší pro Vás!
Nosič nářadí Konstrukce Rám pracovního nářadí Vpředu - horizontální nebo vertikální aretace pracovního nářadí - ovládání rámu pracovního nářadí pomocí joysticku ze sedadla řidiče - rozvor náprav rámu prac. nářadí odpovídá rychloupínači Volvo BM Pracovní nářadí s rozměry Volvo BM je u vertikální polohy možné montovat na rám pracovního nářadí přímo. HYDREMA – to nejlepší pro Vás!
Nosič nářadí Konstrukce Rám pracovního nářadí Vzadu - horizontální nebo vertikální aretace pracovního nářadí - ovládání rámu pracovního nářadí pomocí joysticku ze sedadla řidiče - rozvor náprav rámu prac. nářadí odpovídá rychloupínači Volvo BM Pracovní nářadí s rozměry Volvo BM je u vertikální polohy možné montovat na rám pracovního nářadí přímo. HYDREMA – to nejlepší pro Vás!
Nosič nářadí Konstrukce Tříbodové zavěšení Vpředu - kategorie 2 zdvih. rameno (pevný rám) – systém rychlospojky - zdvih. síla: 4. 140 kg - hydraulicko-proporcionální regulace pomocí joysticku - odnímatelné zdvih. rameno - plovoucí poloha - kategorie 2 - horní rameno HYDREMA – to nejlepší pro Vás!

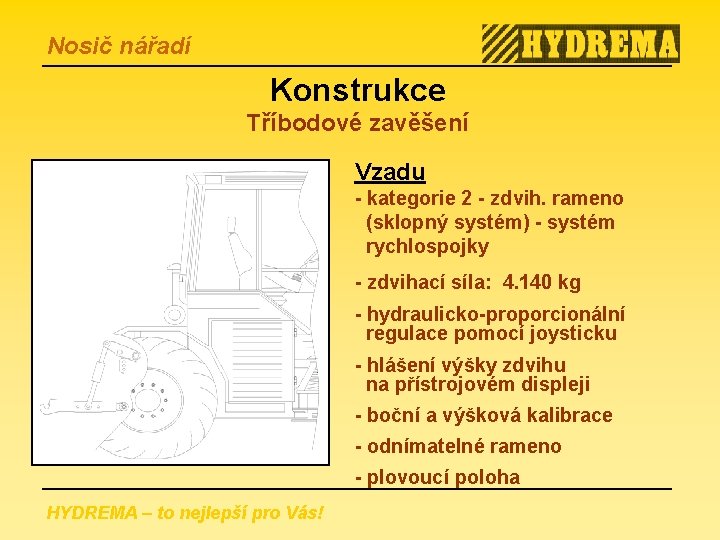

Nosič nářadí Konstrukce Tříbodové zavěšení Vzadu - kategorie 2 - zdvih. rameno (sklopný systém) - systém rychlospojky - zdvihací síla: 4. 140 kg - hydraulicko-proporcionální regulace pomocí joysticku - hlášení výšky zdvihu na přístrojovém displeji - boční a výšková kalibrace - odnímatelné rameno - plovoucí poloha HYDREMA – to nejlepší pro Vás!
Nosič nářadí Konstrukce Vývodová hřídel vzadu/vpředu - Hydraul. vývod. hřídel vpředu/vzadu - Nepřetržitá elektronická regulace počtu otáček vývod. hřídele - vpředu: 0 - 1. 000 ot. /min. - 21 vývod. hříd. vzadu: 0 - 540 ot. /min. - 6 vývod. hřídelí - u dvojité vývod. hřídele může být hřídel napojena buď vpředu nebo vzadu - 35 k. W/48 PS výkon vývod. hřídele vpředu/ vzadu - zapnutí a vypnutí pomocí tlačítka HYDREMA – to nejlepší pro Vás!
Nosič nářadí Hydraulický systém CLS, kompenzační Load Sensing Tlakově kompenzovaná regulace průtoku - lepší manévrovací schopnost - plný hydraul. tlak při nízkém výkonu motoru - lehká ruční síla - nízká hladina hluku Variabilní pístové čerpadlo Variabilní množství oleje dle potřeby - 35% úspora paliva - nízká spotřeba energie při přepravě - enormní pracovní síla HYDREMA – to nejlepší pro Vás!
Nosič nářadí Hydraulický systém Elektr. servořízení a dvojité povely Optimální umístění - optimální ergonomie Jedinečná přesnost při manévrování - bezpečnost - precizní práce - uzavírá práci Velmi lehká ruční síla - minimální únava Dvojité povely (ESD) Při zpětné práci: Jízda na základě joysticků vpřed/vzad - řidič může jet v sedě pozpátku – úspora času! Ovládání pomocí joysticků - velká preciznost - větší bezpečnost HYDREMA – to nejlepší pro Vás!
Nosič nářadí Hydraulický systém Hydraulické funkce Ovládání pomocí el. servopáky - pohyby joysticků úměrné s hydraulickými funkcemi 1800 otočné sedadlo řidiče - stroj si určí sám, zda mají hydraulické funkce působit vpřed či vzad - maximální bezpečnost VPŘED HYDREMA – to nejlepší pro Vás!
Nosič nářadí Hydraulický systém Dvojité povely (ESD) Jízda na základě joysticků vpřed/vzad - řidič může jet v sedě pozpátku – úspora času! Rozšířené dvojité povely - stroj může pojíždět a manévrovat pomocí joysticků - maximální pohodlí VZADU HYDREMA – to nejlepší pro Vás!
Nosič nářadí Electronic Mode Control 1 Pozice 0 Pozice 1 Pozice 2 - vypnuto (100%) - 4 redukce zpět. hydraul. funkcí - 2 redukce zpět. hydraul. funkcí 2 Pozice 0 Pozice 1 Pozice 2 - Mode Control 75% rychlost 50% rychlost 25% rychlost 100% 75% 50% 25% 100% HYDREMA – to nejlepší pro Vás!
Nosič nářadí Hydraulický systém se skládá ze 3 separátních systémů Pracovní hydraulika: Max tlak. . . . . …. . 215 bar Max. množství oleje při 2. 200 ot/min. . . . 165 l/min (čerpadlo) Hydraul. olej, jímavost. …………. 130 ltr Chladicí výkon ………………… 30 k. W (max. teplota hydraul. oleje: 930 C) Hydraulika jízdního pohonu Hydraulický pohon vpředu a vzadu s elektr. aktiv. dvojitými proporcionálními ventily Hydraulický pohon, vpředu: 3 sady 3/4” a 1 sada 1/2“ rychlospojek. Max. tlak 215 bar, 100 l/min Hydraulický pohon, vzadu: 3 sady 3/4” rychlospojek, max. tlak 215 bar, 100 l/min 1 sada 1/2” rychlospojky, max. tlak 215 bar, 15 l/min HYDREMA – to nejlepší pro Vás!
Nosič nářadí Hydraulický systém Hydraulický pohon, vpředu: 3 sady 3/4” a 1 sada 1/2“ rychlospojky, max. tlak 215 bar, 100 l/min HYDREMA – to nejlepší pro Vás!
Nosič nářadí Hydraulický systém Hydraulický pohon, vzadu: 3 sady 3/4” rychlospojek, max. tlak 215 bar, 100 l/min 1 sada 1/2” rychlospojky, max. tlak 215 bar, 15 l/min HYDREMA – to nejlepší pro Vás!
Nosič nářadí Hydraulika Elektr. servořízení a dvojité povely - hydraulické funkce jsou integrovány v sedadle řidiče - precizní ovládání - jedinečný komfort - otočné sedadlo s hydraulickými funkcemi vpředu/vzadu - dvojité povely HYDREMA – to nejlepší pro Vás!
Nosič nářadí Top moderní kabina - sedadlo s joystikem zabudovaným v opěrce rukou - otočné sedadlo – dvojité povely - nastavitelný volant - efektivní a komfortní servo 2 -okruhový brzd. systém - počítačově řízená přístrojová deska - vysoko polož. kabina s vynikajícím výhledem - výklopná kabina pro bezproblém. údržbu HYDREMA – to nejlepší pro Vás!
Nosič nářadí Kabina Vynikající výhled pro bezpečnou práci HYDREMA – to nejlepší pro Vás!
Nosič nářadí Klimatizace klimatizace (volba) Příjemná klima uvnitř za všech podmínek - maximální jízdní komfort - větší bezpečnost Klimatizace jako v automobilovém průmyslu - v kabině je vždy správná teplota Výkonná klimatizace - nabízí konstantní teplotu kabiny za jakéhokoli počasí - design klimatizace je na vysoké úrovni Nové zařízení kombinuje přívod chlazení a tepla, čímž je dosaženo příjemného prostředí - oproti jednoduchým zařízením s přívodem teplého nebo studeného vzduchu. HYDREMA – to nejlepší pro Vás! Dec. 2000
Nosič nářadí Klimatizace klimatizace (volba) Nastavení - spínač ventilátoru na bočním panelu se 4 pozicemi: 0 = vypnuto, 1 -2 -3 = rychlost foukání - spínač zapnutí/vypnutí ve střešním panelu - spínač termostatu ve střešní panelu pro plynulé nastavení teploty od max. oteplení po max. ochlazení Životní prostředí zap. /vyp. spínač termostatu - v souladu se životním prostředím bylo použito chladivo R 134 A HYDREMA – to nejlepší pro Vás! Dec. 2000
Nosič nářadí Kabina 8 pracovních světlometů integrovaných ve střešní části Zcela osvětlené pracovní prostředí - práce není závislá na denním světle - velmi efektivní - lepší přehled - větší bezpečnost HYDREMA – to nejlepší pro Vás!
Nosič nářadí Informace o počtu hodin a ujeté vzdálenosti v 500 -hod. intervalech, i aktuál. stav: h. -početl Datum Km-stav 1234 t 1000 t 500 t 04. 03. 18 04. 01 03. 09. 23 PC-program 4356 km 3596 km 1824 km Informace o zbývající době/poslední kontrole (mazání apod. ) - jistota pravidelné kontroly stroje - šetří čas a maziva Až 10 alarmů pro tutéž chybu: Seznam alarmů – teplota hydraul. oleje 01 04. 01. 23 15. 40 02 04. 02. 04 13. 15 Menu údržby: zobrazuje údržbu dle návodu k použití: - kontrola stavu chladiva - kontrola stavu motorového oleje Grafické zobrazení na displeji a uvedení hodnoty 0 -99 - přesná pozice zadního tříbodového zavěšení Záznam alarmu (např. teplota hydraul. oleje): -zákazník objedná údržbu - je provedena rychlá a efektivní údržba dle registr. chyby - nedbání alarmu je registrováno - zobrazení textu alarmu u důležitých provoz. alarmů, spuštění současně s akustický alarmem 1 tachometr 2 čas 3 počítadlo h 4 měřič času 1 HYDREMA – to nejlepší pro Vás! Nájem menu s reg. práce: - číslo stroje - h doposud - km doposud - h/den až 40 dní 5 počítadlo km 6 display servisu 7 display údržby 8 nájemné menu Startovací alarm: - možnost zadání separát. kódu zákazníka - při startu bez kódu se spustí akust. alarm, jakož i upozornění na displeji
Nosič nářadí Perkins 1104 C-40 TA Motor Světově známá značka - velká kvalita - velká provoz. bezpečnost - světová síť zákazníků 1104 C-40 TA série – 90, 5 k. W/ 123 HP Nově vyvinutá série motoru - motor s nízkými emisemi - větší výkon motoru - větší točivý moment motoru - lepší využití paliva - čistější výfuk. plyny dle EEC stupeň 2 ECO plus systém filtrů - mění se pouze filtrační články - menší náklady na údržbu HYDREMA – to nejlepší pro Vás!
Nosič nářadí Perkins 1104 C-44 TA Obsah válců 4. 4 l Konstrukce 4 válc. řadový motor Sání turbo, intercooler Max. výkon 123 HP při 2200 ot. /min. Max. točivý moment 434 čm při 1400 ot. /min. Chladící systém chlaz. vodou, vzduchem/ intercooler Palivové zařízení turbo Výfukové emise stupeň 2 HYDREMA – to nejlepší pro Vás!
Nosič nářadí Čistota a hluk: - hladina hluku je snížena o 3 d. BA (1100 nebo 1000 -Serie) - nepatrné množství kouře Nízké provozní náklady: Malá spotřeba paliva - 6% menší spotřeba pohonných hmot (1100 nebo 1000 -Serie) Dvojité intervaly údržby pro ventil seřízení (1000 nebo 500 h) - menší klidový stav - větší produktivita Provádění údržby z jedné strany - úspora času - nízká spotřeba oleje díky novému designu motoru HYDREMA – to nejlepší pro Vás! Příklad: Perkins 1104 C-44 TA
Nosič nářadí Motor Perkins 1104 C-44 TA 450 91 k. W/123 HP při 2200 rpm Nm Max. točivý moment od 434 čm přii 1400 rpm (380 čm přii 1000 rpm). Min. 90% toč. momentu je k dispozici od 1100 -2200 rpm. Nová motor. technologie obsahuje EEC stupeň 2 pro výfuk. emise. 120 434 k. W 432 430 424 110 414 412 400 377 375 100 90, 5 90 Stage 2 86 350 Stage 1 80 80 72 300 392 295 70 63 60 53 50 250 40 40 200 1000 30 1200 1400 1600 RPM HYDREMA – to nejlepší pro Vás! 1800 2000 2200 Effekt
Nosič nářadí Stupeň II vlastnosti Nová technologie motoru vyhovuje EU stupni II výfuk. emisí. stupeň II redukce, % Hodnoty výfuk. emisí pro 90. 5 k. W motory - 1104 C-44 TA CO: 5, 0 g/k. Wh HC: 1, 3 g/k. Wh NOx: 9, 2 g/k. Wh PT: 0, 70 g/k. Wh CO: 5, 0 g/k. Wh HC: 1, 0 g/k. Wh NOx: 6, 0 g/k. Wh PT: 0, 30 g/k. Wh 0 23 35 57 Nový design: Nízká hladina hluku (mech. části) - příjemné pracovní klima CO = HC = NOx = PT = oxid uhelnatý uhlovodík kysličník dusnatý částice sazí Více síly a toč. momentu - větší produktivita - větší provoz. bezpečnost HYDREMA – to nejlepší pro Vás! Příklad: Perkins 1104 C-44 TA
Nosič nářadí Ekologie Stupeň-2 Motor - nízké hodnoty výfuk. emisí - min. spotřeba paliva - vylepšená hlava válce - nízká hladina hluku Bio - hydraulický olej - ekologický - 98% biologicky odbouratelný HYDREMA – to nejlepší pro Vás!
Nosič nářadí Převodovka HYDREMA – to nejlepší pro Vás!
Nosič nářadí Převodovka Elektronicky řízená, hydrostatický pohon s plynulou regulací rychlostí. Variabilní motor – přímý pohon – bez hnacích hřídelí. El. řízení s uzávěrou diferenciálu, regulací výkonu a 4 jízdní automatiky. (Limited slip) Automatická uzávěra diferenciálu na přední nápravě, 100% hydraulická uzávěra na zadní nápravě. 1 Jízdní rychl. 0 -40 km/h plynulá - proporc. s otáčkami vznět. motoru 2 Pracovní rychlost 0 -10 km/h – jízdní rychlost proporc. s otáčkami vznět. motoru 3 Konstantní rychlost 0 -20 km/h – nastavit. jízdní rychlost pomocí potenciometru - může být udržována – nezávisle na otáčkách vznět. motoru 4 Dvojité povely 0 -10 km/h – se strojem je možné, během jízdy vzad, pojíždět a manévrovat pomocí joysticků Omezení rychlosti je elektronické – stroj udržuje u všech jízdních pozic plnou tažnou sílu. HYDREMA – to nejlepší pro Vás!
Nosič nářadí Převodovka Tažná síla, k. N Jízdní diagram Rychlost (km/h) HYDREMA – to nejlepší pro Vás!
Nosič nářadí Nápravy Nová kompakt. „Carraro“ náprava Kompaktní a odolná - jednoduchá struktura - jednoduchá údržba Samosvorný diferenciál „Limited Slip“ v zadní nápravě - maximalní tažná síla - automatická funkce 100% hydraul. uzávěra diferenciálu na zadní nápravě - Elektro-hydraul. ovládání (tlačítkem) - max. tažná síla - zapnutí a vypnutí dle potřeby HYDREMA – to nejlepší pro Vás!
Nosič nářadí Nápravy Brzdy v uzavřeném systému Kotouče v olej. lázni u všech kol - bezúdržbové brzdy - konst. vys. brzd. výkon za všech okolností - maximální bezpečnost Pružinová park. brzda (Fail Safe) Parkovací brzda u přední nápravy – olej. lázeň - bezúdržbová park. brzda - elektro-hydraulická obsluha (tlačítko) - max. brzd. síla za všech okolností - nax. komfort a bezpečnost HYDREMA – to nejlepší pro Vás!
Nosič nářadí Pneumatiky Michelin XM 27 B Trelleborg Twin Nokia Tractor Industrial Good. Year EM Varianty pneu pro každý účel - adaptace na každý podklad znamená max. efektivitu HYDREMA – to nejlepší pro Vás!
Nosič nářadí Pneumatiky Michelin XM 27 B Průmyslové pneu – vyvinuté pro staveb. stroje Silný profil a otevřený vzor. - Stejnoměrné opotřebení pří jízdě na tvrdém povrchu. - Lepší samočištění a tažná vlastnost. Zesílená pojízdná plocha, strany a kostra pneu - lepší ochrana proti průřezu, vysoká bezpečnost - velká nosnost Radiální kostra. - větší komfort, lepší tažná vlastnost - nízký valivý odpor = úspora paliva - malý tlak na půdu Základní pravidlo: Velikost pneumatik: Model: 900 MPV 19. 5 R 24 HYDREMA – to nejlepší pro Vás! Plošný tlak = tlak pneu
Nosič nářadí Pneumatiky Trelleborg Twin 421 Nízký tlak na půdu redukuje zhutňování zeminy U nízkotlaké pneu Twin se může jezdit s velmi nízkým tlakem vzduchu, kdy je redukováno zhutňování zeminy. - práce ve špatných podmínkách, nezávislá na počasí a stavu půdy. Max. stabilita a tažná síla. - „Twin“ jízda s velmi nízkým tlakem vzduchu, čímž je dosaženo kontaktu s podkladem, který je až 2 x větší jak u běžných pneumatik. Plošný tlak - 0, 55 kg/cm² u 900 MPV Velikost pneumatik: Model: 900 MPV 600/55 R 26. 5 HYDREMA – to nejlepší pro Vás!
Nosič nářadí Pneumatiky Nokia Tractor Industrial Průmyslové pneu pro jízdu a silniční nasazení Kamionová technologie. - směs pneu je tatáž jako u pneu kamionu. - vysoká odolnost proti opotřebení, i při jízdě na tvrdém podkladu. - bez vibrací při jízdě – díky vzorku pneumatiky ”Non directional” vzorek pneumatiky. - Velká tažná síla v obou směrech. - Silné strany zajišťují dobrou přilnavost. Velikost pneumatik: Model: 900 MPV Základní pravidlo: 520/65 R 24 HYDREMA – to nejlepší pro Vás! Plošný tlak = tlak pneu
Nosič nářadí Pneumatiky Good. Year EM RL-2 Silné ”non directional” EM-pneu. Velká odolnost a dobrá přilnavost díky hlubokému vzorku. - Min. opotřebení díky velké přilnavosti. Profil neurčuje směr - Enormní taž. síla v obou směrech Velikost pneumatik: Model: 900 MPV 17. 5 R 25 HYDREMA – to nejlepší pro Vás!
Nosič nářadí Rozšíření základního stroje Možnost vybavení 3 3 P” r/HL e d e h 1 ed 4 ga nin g e t g “stre vm f mp 7 8 HYDREMA – to nejlepší pro Vás! ulig m s r y udst 2 5 6
Nosič nářadí Rozšíření základního stroje Výklopný rám na nářadí - vpředu POPIS: ad. 1 Rám na nářadí je pevně přimontován na předním rámu a je možné ho nahýbat svisle nebo vodorovně pomocí dvou dvojčinných válců ovládání joysticku vpřed/vzad. Pokud je rám ve vodorovné pozici, je možné ho upevnit pomocí blokování na rámu. Rám na nářadí je vybaven 2 hydraulickými válc. vložkami zámku, které se používají pro připevnění nářadí na rám. Rozměry mezi nápravami rámu pracovního nářadí odpovídají rámu pracovního nářadí Volvo, BM-rychloupínači pro nakládací lopatu. Zdvihací síla pracovního nářadí ve svislé pozici činí 4000 kg. POUŽITÍ: Přední rám na nářadí se používá zejména pro teleskopický nakladač, a jinak pro pracovní nářadí/nástroje, které vyžadují spolehlivé upevnění na stroj a jeho demontáž. Pro montáž pracovního nářadí zákazníka slouží adaptér nebo plech pro západku zámku k navaření. Nářadí, pro které je nutné hydraulické napojení, musí být připojeno na rychlospojku na přední nápravě stroje. POZNÁMKA: Místo pevného namontování je možné použít výklopnou konzolu, která ulehčuje údržbu. HYDREMA – to nejlepší pro Vás!
Nosič nářadí Rozšíření základního stroje Výklopný rám na nářadí - vzadu ad. 2 POPIS: Rám na nářadí je pevně přimontován na zadním rámu a je možné ho nahýbat svisle nebo vodorovně pomocí dvou dvojčinných válců ovládání joysticku vpřed/vzad. Pokud je rám ve vodorovné pozici, je možné ho upevnit pomocí blokování na rámu. Rám na nářadí je vybaven 2 hydraulickými válc. vložkami zámku, které se používají pro připevnění nářadí na rám. Rozměry mezi nápravami rámu pracovního nářadí odpovídají rámu pracovního nářadí Volvo, BM-rychloupínači pro nakládací lopatu. Zdvihací síla pracovního nářadí ve svislé pozici činí 4000 kg. POUŽITÍ: Zadní rám na nářadí se používá zejména pro teleskopický nakladač, a jinak pro pracovní nářadí/nástroje, které vyžadují spolehlivé upevnění na stroj a jeho demontáž. Pro montáž pracovního nářadí zákazníka slouží adaptér nebo plech pro západku zámku k navaření. Nářadí, pro které je nutné hydraulické napojení, musí být připojeno na rychlospojku na přední nápravě stroje. POZNÁMKA: Místo pevného namontování je možné použít výklopnou konzolu, která ulehčuje údržbu. HYDREMA – to nejlepší pro Vás!
Nosič nářadí Rozšíření základního stroje Pevná konzola pro nářadí – vpředu/vzadu ad. 3 POPIS: Pevné umístění nářadí vpředu/vzadu se dosáhne pomocí adaptéru nářadí společně se 2 kování (tyčemi), přičemž se použijí čepy, které se normálně připevní na výklopném rámu do otvorů. Má-li zákazník nářadí, u kterého jsou navařeny 2 plechy pro západku zámku, je možné toto nářadí připevnit pomocí 2 kování. POUŽITÍ: Pevné umístění nářadí je možné provést, když se bude pracovat pouze s tímto nářadím. Tato možnost se doporučuje pouze pro lehké pracovní nářadí nebo tam, kde má zákazník možnost demontáže, např. ve formě podpěr nebo jeřábu. POZNÁMKA: Adaptér pro prac. nář. Viz. zobrazení Kování prac. nář. (rám na nářadí, pevný) Plech pro západku zámku (rám na nářadí, pevný) HYDREMA – to nejlepší pro Vás!
Nosič nářadí Rozšíření základního stroje Tříbodové zavěšení – vpředu ad. 4 POPIS: Kategorie 2 přední zdvih, pohyblivá, dle platných traktorových standardů. Zdvih. ramena jsou odnímatelná a při přepravě výklopná. Vazební systém „quick coupler“: Zdvihání pomocí dvou dvojčinných válců. Zdvih se ovládá stejnými funkcemi joysticku jako u rámu nářadí pomocí přepínacího kontaktu. Kromě toho má standardně možné plovoucí pozice. Přední zdvih u 900 MPV je velmi silný. Zdvihací ramena jsou umístěna na zcela svařeném, na předním rámu připevněném rámu. POUŽITÍ: Přední zdvih se používá u standardního nářadí, které je určeno pro přední – tříbodové zavěšení, jako např. sněžný pluh, kartáče, sekačka na trávu apod. POZNÁMKA: Pokud je potřeba vyklopit rám s nářadím, např. při demontáži teleskopického nářadí, je nutné odmontovat hlavní tyče jakož i zdvih. rameno. Pokud je použito nářadí zákazníka, je nutné dbát na to, že je u výklopného nářadí méně místa na nosiči nářadí než u traktoru, na kterém bylo dříve namontováno. Tento problém je možné vyřešit pomocí nastavení konzoly. HYDREMA – to nejlepší pro Vás!
Nosič nářadí Rozšíření základního stroje Tříbodové zavěšení - vzadu ad. 5 POPIS: Kategorie 2 tříbodového zavěšení, dle platných traktorových standardů. Zdvih. ramena jsou odnímatelná a na obou stranách opatřená bočním ovládáním jakož i individuálním výškovým přestavením. Vazební systém „quick coupler“: Zdvihání pomocí dvou dvojčinných válců. Zdvih se ovládá rolováním na pravém joysticku. Zdvih je možné uvést do plovoucí pozice. Na zdvihu je namontován senzor, který měří výšku zdvihu. Na přístrojové desce si můžete zvolit „ukazatel výšky zdvihu“, přičemž se zobrazí symbol zdvihu jakož i čísla 0 -99, které udávají výšku zdvihu. POUŽITÍ: Zpětný zdvih se používá u standardního nářadí, které je určeno pro tříbodové zavěšení, jako např. solící přístroj, kartáče montované na zadní část a zemědělské přístroje. POZNÁMKA: Zpětný zdvih se nesmí dodat s automatickou kalibrací výšky nebo aut. přesahem váhy. Pokud se musí vyklopit zadní rám nářadí, např. kvůli demontáži skříňky závaží, musí se odmontovat top tyče zdvihu. HYDREMA – to nejlepší pro Vás!
Nosič nářadí Rozšíření základního stroje Vývodová hřídel - vpředu ad. 6 POPIS: Hydraulicky poháněná vývodová hřídel, která se skládá z převodovky s přímo namontovaným hydraulickým motorem. Hydraulický motor přímo zásobuje olejem servoventil Danfoss. Max. počet otáček vývodové hřídele činí 1000 ot. /min. , a hřídel je opatřena 21 drážkami. Vývodová hřídel se spouští tlačítkem a počet otáček je možné regulovat elektronicky. Výkon vývodové hřídele činí max. 35 k. W / 48 PS. POUŽITÍ: Přední vývodová hřídel se používá pro všechno standardní pracovní nářadí, které má tříbodové zavěšení a je poháněno mechanicky, např. kartáče, sekací zařízení apod. POZNÁMKA: Přední a zadní vývodová hřídel nesmí běžet současně. U hydraulického systému 900 MPV je předností, že nářadí je možné pohánět přímo hydraulicky – ne pomocí vývodové hřídele. Pokud si zákazník přeje přední zdvih s 540 ot. /min. a 6 -drážkovou hřídelí, je možné na převodovku namontovat zadní vývodovou hřídel. HYDREMA – to nejlepší pro Vás!
Nosič nářadí Rozšíření základního stroje Vývodová hřídel - vzadu ad. 7 POPIS: Hydraulicky poháněná vývodová hřídel, která se skládá z převodovky s přímo namontovaným hydraulickým motorem. Hydraulický motor přímo zásobuje olejem servoventil Danfoss. Max. počet otáček vývodové hřídele činí 500 ot. /min. , a hřídel je opatřena 6 drážkami. Vývodová hřídel se spouští tlačítkem a počet otáček je možné regulovat elektronicky. Výkon vývodové hřídele činí max. 35 k. W / 48 PS. POUŽITÍ: Zadní vývodová hřídel se používá pro všechno standardní pracovní nářadí, které má tříbodové zavěšení a je poháněno mechanicky, např. solící zařízení, kartáče namontované vzadu a různé zemědělské nářadí. POZNÁMKA: Přední a zadní vývodová hřídel nesmí běžet současně. U hydraulického systému 900 MPV je předností, že nářadí je možné pohánět přímo hydraulicky – ne pomocí vývodové hřídele. Pokud si zákazník přeje přední zdvih s 1000 ot. /min. a 21 -drážkovou hřídelí, je možné na převodovku namontovat zadní vývodovou hřídel. HYDREMA – to nejlepší pro Vás!
Nosič nářadí Rozšíření základního stroje Tažná tyč - vzadu ad. 8 POPIS: Traktorová tažná tyč, otočná, umístěna pod zadní nápravou stroje. Tažná tyč může být připevněná vzadu, bočně přesazená k vláčení zemědělského nářadí. Je opatřena vidlicemi, prům. otvoru 30 mm. POUŽITÍ: K vláčení vozíku a nářadí, jakož i k jízdě s vozíkem po poli nebo silnici. POZNÁMKA: Může být namontovaná na stroji společně s dalším nářadím. HYDREMA – to nejlepší pro Vás!
Nosič nářadí Pracovní nářadí Hydrema Adaptér pro pracovní nářadí a kastle s protizávažím Prac. nářadí vyvinuté speciálně pro 900 MPV - stroj se zcela přizpůsobí přáním zákazníka - různé možnosti využití - velká efektivita a kapacita Možnost vybavení speciálním nářadím - stroj se zcela přizpůsobí přáním zákazníka HYDREMA – to nejlepší pro Vás!
Nosič nářadí Teleskopický nakladač Hydrema - silný 3 T teleskopický nakladač - použití s 1, 2 m 3 lopatou nebo paletizačními vidlemi - paralelní vedení - load sensing hydraulika a ovládání joysticky - montáž a demontáž bez nářadí - výška zdvihu, max. 5080 mm HYDREMA – to nejlepší pro Vás!
Nosič nářadí Teleskopický nakladač Hydrema Technická data: - zdvih. síla, max. - zdvih. síla při max. dosahu, bez prac. nářadí - nakládací výška, max. - dosah, max. - výsuvná délka - trhací síla válce lop. při max. vel. lopaty 3. 000 kg 1. 900 kg - klopný úhel - zpětný klopný úhel - váha bez pracovního nář. - provozní hmotnost /protizávaží 30° 34° 1. 600 kg 9. 500 kg 5. 080 mm 3. 200 mm 1. 100 mm 40 k. N Specifikace s teleskopickým nakladačem a protizávažím HYDREMA – to nejlepší pro Vás!

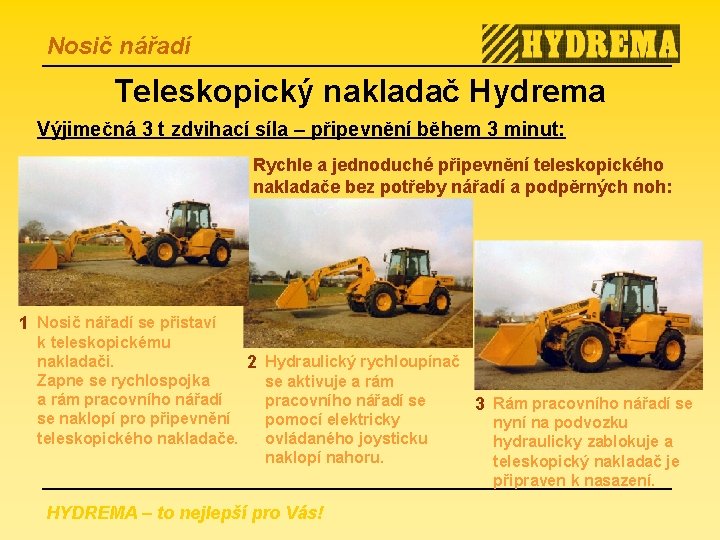

Nosič nářadí Teleskopický nakladač Hydrema Výjimečná 3 t zdvihací síla – připevnění během 3 minut: Rychle a jednoduché připevnění teleskopického nakladače bez potřeby nářadí a podpěrných noh: 1 Nosič nářadí se přistaví k teleskopickému nakladači. 2 Hydraulický rychloupínač Zapne se rychlospojka se aktivuje a rám pracovního nářadí se 3 Rám pracovního nářadí se se naklopí pro připevnění pomocí elektricky nyní na podvozku teleskopického nakladače. ovládaného joysticku hydraulicky zablokuje a naklopí nahoru. teleskopický nakladač je připraven k nasazení. HYDREMA – to nejlepší pro Vás!
Nosič nářadí Teleskopický nakladač Hydrema Ovládání: Teleskopický nakladač se ovládá pomocí load sensing hydrauliky a el. ovl. joysticky, umístěnými v opěrce rukou. Teleskopický nakladač je vyráběn sériově s: - hydraulickým rychloupínače pro pracovní nářadí Hydrema - zámky jsou namontovány přímo na výklopném teleskopu a zdvihacím válci hydraulické paralelní vedení HYDREMA – to nejlepší pro Vás!
Nosič nářadí Rypadlo G 4 Hydrema - pracovní rozsah 280° - hydraulický přesah stran - load sensing hydraulika a ovládání joysticky - montáže a demontáž bez jakéhokoliv nářadí - přídavné rypadlo se stejnými funkcemi jako rypadlo-nakladač Hydrema 906 B ESD HYDREMA – to nejlepší pro Vás!
Nosič nářadí Rypadlo G 4 Hydrema Technická data: - zdvih. síla při max. dosahu, bez prac. nářadí - překládací výška - hloubka rýpání, max. - dosah, max. - boční přesah – trhací síla válce lop. při max. vel. lopaty - trhací síla násady válce - rozsah otáčení - volný úhel - hmotnost bez pracovního nářadí HYDREMA – to nejlepší pro Vás! 800 kg 3. 235 mm 3. 640 mm 4. 710 mm 1. 285 mm 40 k. N 280° 14° 1. 760 kg
Nosič nářadí Rypadlo G 4 Hydrema Montáž a demontáž během 3 minut: Jednoduchá montáž a demontáž bez jakéhokoliv nářadí nebo podpěr: Rypadlo se připevňuje na zadní hydraulický rám pracovního nářadí. Poté se rypadlo na rámu připevní na nosič nářadí. Všechna hydraulická připojení jsou označena barevně, aby byla ulehčena hydraulická funkce rypadla. Při demontáži a uložení se rypadlo opírá o pracky a podkopovou lopatu. HYDREMA – to nejlepší pro Vás!
Nosič nářadí Rypadlo G 4 Hydrema Ovládání: Rypadlo se ovládá pomocí el. ovl. joysticků, umístěných v opěrce rukou. Sériově jsou zde dvojité povely a electronic mode control. Pokud je to možné, dbejte na to, aby rypadlo a vpředu připevněné nářadí bylo používáno současně. HYDREMA – to nejlepší pro Vás!
Nosič nářadí Rypadlo G 4 Hydrema Pracovní rozsah rypadla 280° Největší pracovní rozsah víceúčelového stroje (+55%) - vykoná více práce Jízda ve stejné stopě - potřebuje jen málo místa Rypadlo na jedné, nakladač na druhé straně - vykoná více práce Naloží celý kamion bez pohybu vpřed - úspora času Jednoduše se zbaví materiálu - úspora času HYDREMA – to nejlepší pro Vás!
Nosič nářadí Rypadlo G 4 Hydrema G 4 1, 3 m přesah stran Největší přesah na trhu, největší pracovní rozsah - větší efektivita Hydraulický přesah stran Integrovaná pracovní funkce při plném zatížení - velká flexibilita - značná úspora času Paralelní rýpání - tvoří žlaby podél zdí apod. - redukuje jízdní pohyby stroje - lepší výkon HYDREMA – to nejlepší pro Vás!
Nosič nářadí Technická data Šíře přes pneumatiky Váha/základní stroj Průjezdná výška Poloměr otoče Celk. délka bez prac. nářadí Světlá výška Šíře stopy pneumatik Rozvor náprav 2250 mm 6400 kg 2950 mm 5600 mm 4340 mm 400 mm 1750 mm 3040 mm Tříbodové zavěšení Zdvihací síla / vazební háky vpředu/vzadu Zdvihací síla, 61 cm vně vpředu/vzadu 4140 kg 3440 kg Vývodová hřídel Výkon vývod. hřídele vpředu/vzadu 48 PS Hydraulický výkon při 200 bar 150 l/min* HYDREMA – to nejlepší pro Vás! * = 50 k. W/68 PS
Nosič nářadí Konkurenční porovnání Nosič nářadí HYDREMA – to nejlepší pro Vás!
Nosič nářadí Konkurenční porovnání HYDREMA – to nejlepší pro Vás!
