Normas Técnicas Brasileiras

• Folhas de Desenho – Leiaute e Dimensões • Princípios Gerais de Representação em Desenho Técnico

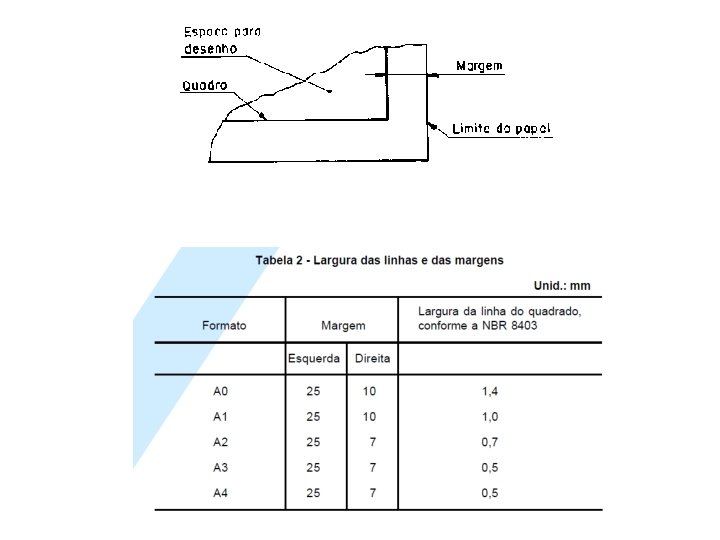

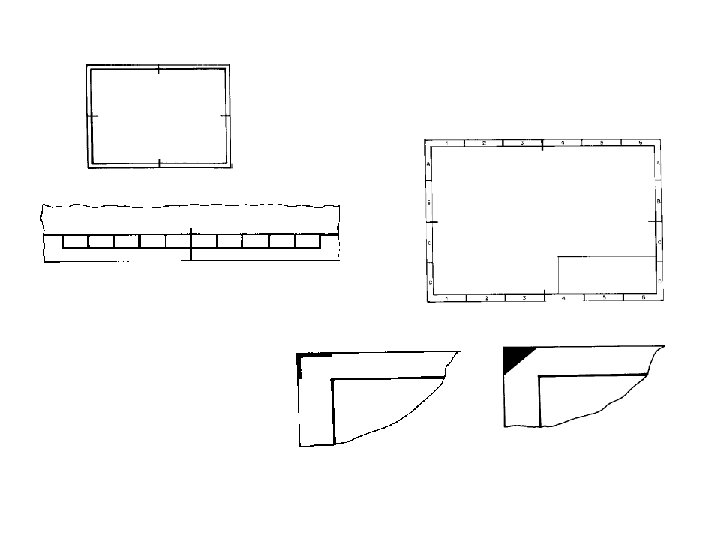

Folhas de Desenho – Leiaute e Dimensões NBR 10068 • • 1. 2. 3. 4. 5. 6. • 1. 2. • Esta norma padroniza as características dimensionais das folhas em branco e préimpressas a serem aplicadas em todos os desenhos técnicos. Condições Gerais Posição e dimensão da legendas; Margem e quadro; Marcas de centro; Escala métrica de referência; Sistema de referência por malhas; Marcas de corte; Normas complementares NBR 8402 NBR 8403 Condições Especificas

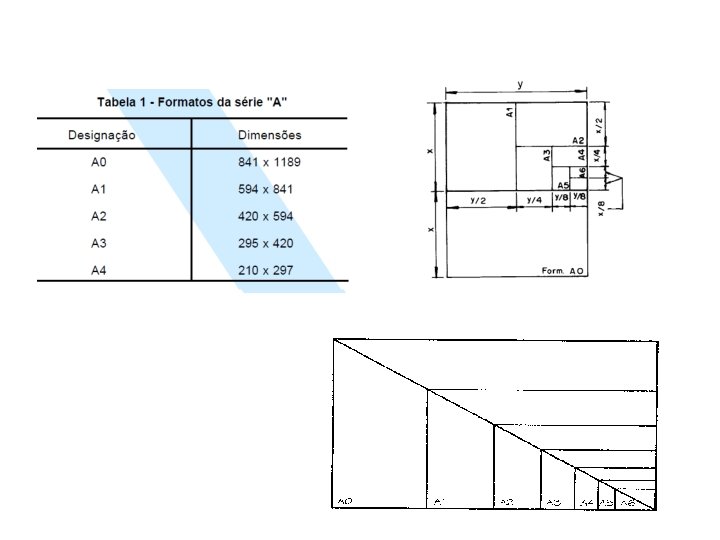

Condições especificas • Formatos e Legendas Folha vertical Folha horizontal

Princípios gerais de representação em desenho técnico NBR 10067 • • 1. 2. 3. • 1. 2. • Esta norma fixa a forma de representação aplicada em desenho técnico Documentação complementar NBR 8402 NBR 8403 NBR 12298 Condições Gerais Método de projeção ortográfica Cor de representação do desenho técnico Condições Especificas

Condições especificas a) Vista frontal (a) b) Vista superior (b) c) Vista lateral esquerda (c) d) Vista lateral direita (d) e) Vista inferior (e) f) Vista posterior (f)

1º diedro

3º diedro

Vista fora de posição

Vista auxiliar e Elementos representativos

Linhas de interseção

Representação convencional de extremidades de eixos com seção quadrada e furos quadrados ou retangulares

Vistas de peças simétricas

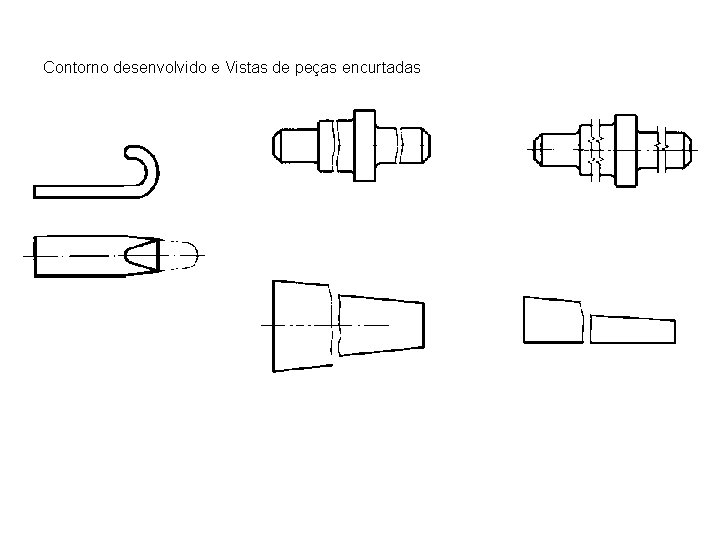

Contorno desenvolvido e Vistas de peças encurtadas

Generalidades

Corte em desvio, Meio corte e Corte Parcial

Seções rebatidas dentro ou fora da vista

Proporções e dimensões dos simbolos
