Normas Generales de Acotado Deben aparecer las cotas
Normas Generales de Acotado • Deben aparecer las cotas necesarias para que la pieza quede totalmente definida. • Las cotas no deben repetirse, se colocarán las mínimas necesarias. • Las cotas se colocarán en la vista que mejor defina la magnitud acotada. • Todas las cotas se expresarán en la misma unidad. • Las cotas se leerán desde abajo (verticales) y desde la derecha (horizontales). • Las cifras de cota quedarán encima de la línea de cota y en su misma dirección.
Elementos de Acotado Flecha Línea auxiliar de cota Cifra de Cota Línea de cota 59
Elementos de Acotado Las líneas auxiliares de cota sobresalen de la línea de cota 2 mm. 7 mm. La línea de cota estará separada 7 mm como mínimo de la arista. 59
Elementos de la Acotación Líneas auxiliares de cota Línea de cota Flechas Cota 2 mm. 7 mm. La línea de cota estará separada como mínimo de la arista 7 mm. Las líneas auxiliares de cota sobresaldrán de la línea de cota 2 mm. 59

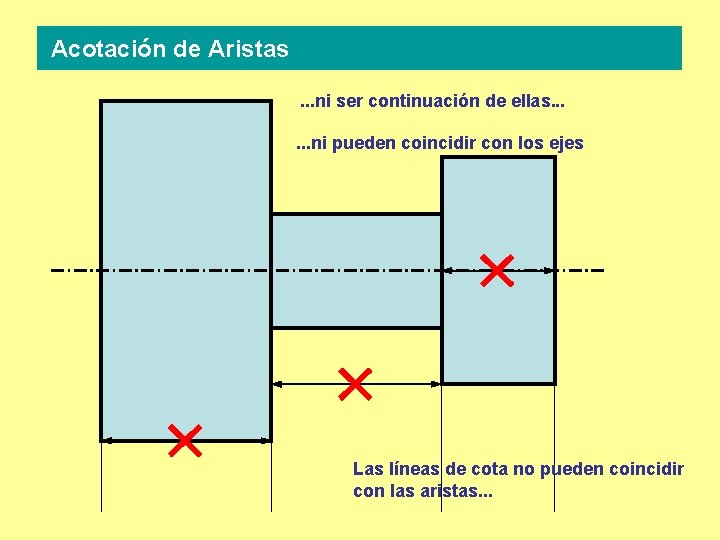

Acotación de Aristas. . . ni ser continuación de ellas. . . ni pueden coincidir con los ejes Las líneas de cota no pueden coincidir con las aristas. . .
Acotación de Aristas
Acotación de Aristas

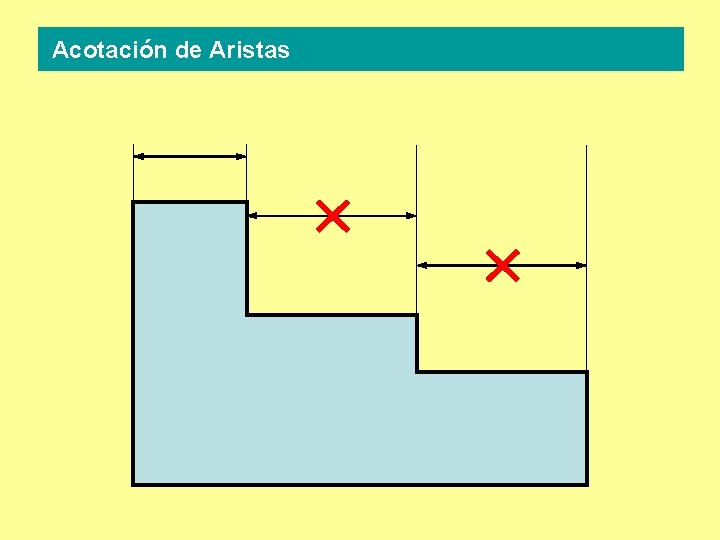

Acotación de Aristas Las líneas de cota no se cruzan entre si ni con ninguna otra línea.
Acotación de Aristas
Acotación de Aristas

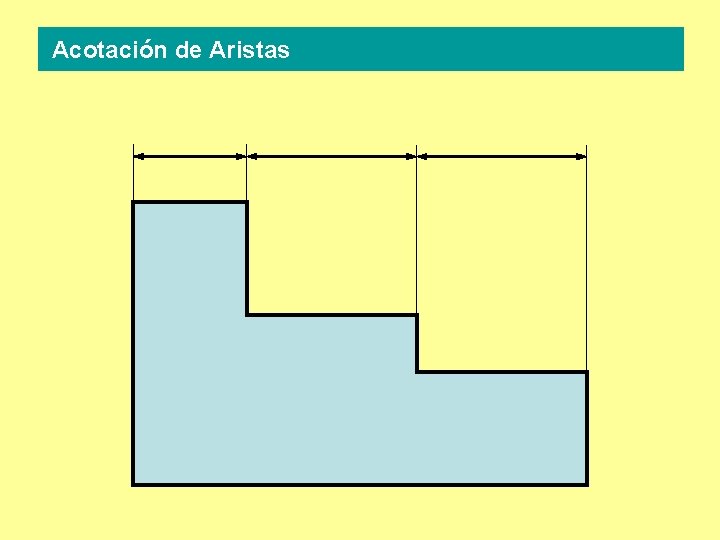

Acotación de Aristas Las líneas de cota en serie se colocan alineadas.
Acotación de Aristas
Acotación de Aristas
Acotación de Aristas Las líneas de cota no se cruzan con ninguna otra línea. Para evitarlo en el acotado en paralelo se colocan las cotas mayores más alejadas y las menores más cerca de la figura.
Acotación de Aristas Las líneas de cota no se cruzan entre si ni con ninguna otra línea. Para evitarlo en el acotado en paralelo se colocará las cotas mayores más alejadas y las menores más cerca de la figura.

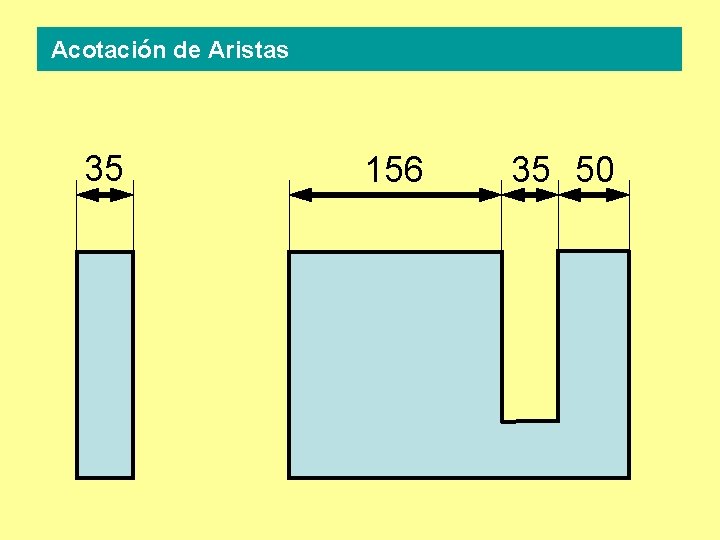

Acotación de Aristas 35 156 35 50

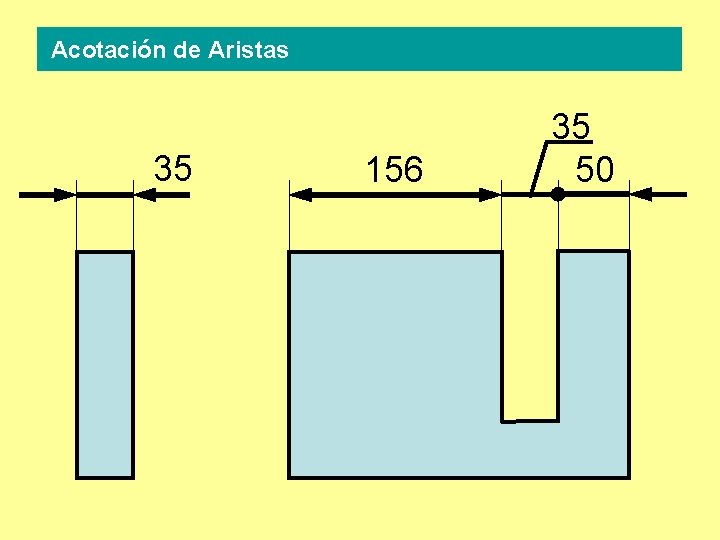

Acotación de Aristas Si las flechas quedan muy juntas se sacan fuera de las líneas auxiliares 45 Si la cifra de cota tiene poco espacio se colocará fuera, a la derecha Si las flechas no se pueden sacar afuera se sustituyen por un punto. . . 156 35 50 . . . y las cifras se sacarán con una línea de referencia.
Acotación de Aristas 35 156 35 50
Acotado de Diámetros 30 35 • Los arcos mayores de 180º se acotarán con su diámetro. • La línea de cota no puede coincidir con los ejes de simetría. • Las líneas de cota se colocarán en diferentes ángulos.
Acotado de Diámetros 45 65 O 25 • No se acotarán más de dos circunferencias concéntricas. El resto se acotarán en otra vista. • Se añadirá el símbolo del diámetro cuando no sea evidente que estamos acotando una circunferencia.
Acotado de Radios • Los arcos menores o iguales a 180º se acotarán con su radio. 60 • Si no se conoce el centro del arco, se coloca “R” delante de la cifra de cota y la línea llevará la misma dirección como si fuera un radio. R 9 0 20 • Si hubiera poco espacio la flecha y la cifra de cota irán por fuera.
Indicaciones especiales: Arcos, cuerdas y ángulos 105 Para acotar el arco, se pone una línea de cota como la que muestra la imagen con la longitud del arco.
Indicaciones especiales: Arcos, cuerdas y ángulos 100 Para acotar las cuerdas la línea de cota es paralela a la cuerda correspondiente.

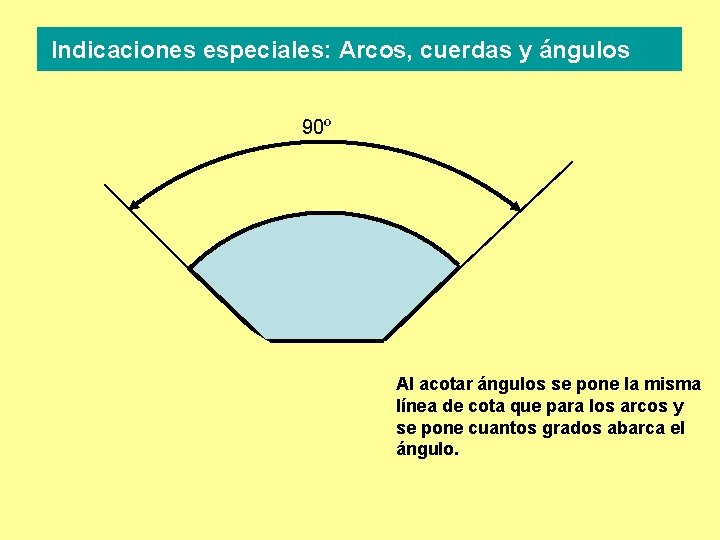

Indicaciones especiales: Arcos, cuerdas y ángulos 90º Al acotar ángulos se pone la misma línea de cota que para los arcos y se pone cuantos grados abarca el ángulo.
