Norma IRAM 11507 -6 Carpintería de Obra Ventanas Exteriores. El aporte de las aberturas de PVC al Etiquetado de Eficiencia Energética 6 de junio de 2018 - Buenos Aires - Argentina

• • • Eficiencia Energética - Construcción Eficiente Etiquetado de Eficiencia Energética - 11507 -6 IRAM – Coordinación Norma INTI – Ensayos – Aporte Tecnológico CAVIPLAN- Sistema Ventana -Rol del vidrio/DVH AAPVC- Capacitación CAPBA – Rol del profesional Etiqueta como Herramienta SSEE -Norma 11507 -6 Implementación aplicativo TECNOPERFILES Sistema Ventana - Rol del perfil Ventanas Eficientes Energéticamente Conclusiones

Eficiencia Energética Es una práctica que tiene como objetivo reducir el consumo de energía.

Eficiencia Energética • La EFICIENCIA ENERGÉTICA depende más del diseño y de los materiales que de la inversión económica. • Es necesario utilizar energías renovables y una mejora de materiales.

Eficiencia Energetica Mejorando el aislamiento de paredes y VENTANAS, reducimos : • El CONSUMO DE ENERGÍA y • LAS EMISIONES DE CO 2 a la atmósfera. Utilizar materiales y formas que permitan la reducción.

IRAM ¿Qué es el IRAM? q ONG sin fines de lucro q Fundado en 1935 y reconocido por el Poder Ejecutivo como el Instituto de normas Argentino en 1994 q Representación a nivel regional e internacional q Normas publicadas 8 700 aprox. q Organismos técnicos ( > 400)

IRAM SUBCOMITÉ DE CARPINTERÍA DE OBRA Y FACHADAS INTEGRALES LIVIANAS q Solicitud de estudio Ex Secretaría de energía (2012) q Desarrollo de investigación (INTI) q Organismo de estudio (20/25 miembros activos) q Sectores participantes (Cámaras, Fabricantes, Centros de investigación, Ministerio de energía y Minería)

IRAM ETIQUETA DE CLASIFICACIÓN ENERGÉTICA IRAM 11507 -6 ESCALA A B C D E F G Escala de calificación CALEFACCIÓN (Ecal/Ave en k. Wh/m 2) Mayor que 0 -20 a -30 a - 50 -50 a -70 a -100 Menor que -100 ESCALA Datos de la ventana Número de la norma y año de publicación Z o n a s A B C D E F G Espacio para el O. C REFRIGERACIÓN (Eref/Ave en k. Wh/m 2) Menor que 50 50 a 60 60 a 70 70 a 90 90 a 110 a 130 Mayor que 130 CALEFACCIÓN (Ecal/Ave en k. Wh/m 2) Mayor que - 100 a - 150 a - 200 a - 250 a - 350 a - 500 Menor que - 500

Ensayo de Infiltración de aire (IRAM 11523: 2001) Fijar la carpintería a la cámara tal cual se la instala en obra. Se comprueba que todos los movimientos de la carpintería sean normales Sellar las juntas y elevar la presión a 100 Pa Medir el caudal Qs necesario para conseguir la presión especificada Retiro del sellado y observa la caída de presión Elevar nuevamente la presión a 100 Pa Medir el caudal Qt utilizado para alcanzar la presión de 100 Pa La diferencia de caudales (Qt – Qs) será el caudal de infiltración por las juntas La infiltración de aire a través del cerramiento por metro de junta es: [m 2/s. m]

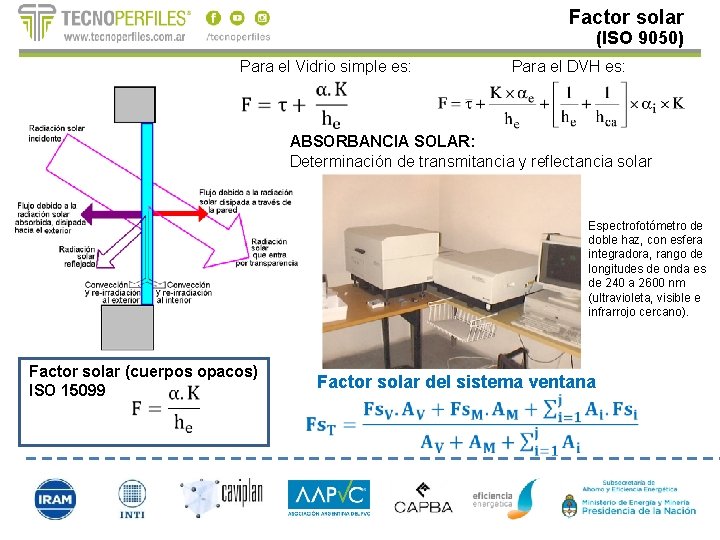

Factor solar (ISO 9050) Para el Vidrio simple es: Para el DVH es: ABSORBANCIA SOLAR: Determinación de transmitancia y reflectancia solar Espectrofotómetro de doble haz, con esfera integradora, rango de longitudes de onda es de 240 a 2600 nm (ultravioleta, visible e infrarrojo cercano). Factor solar (cuerpos opacos) ISO 15099 Factor solar del sistema ventana

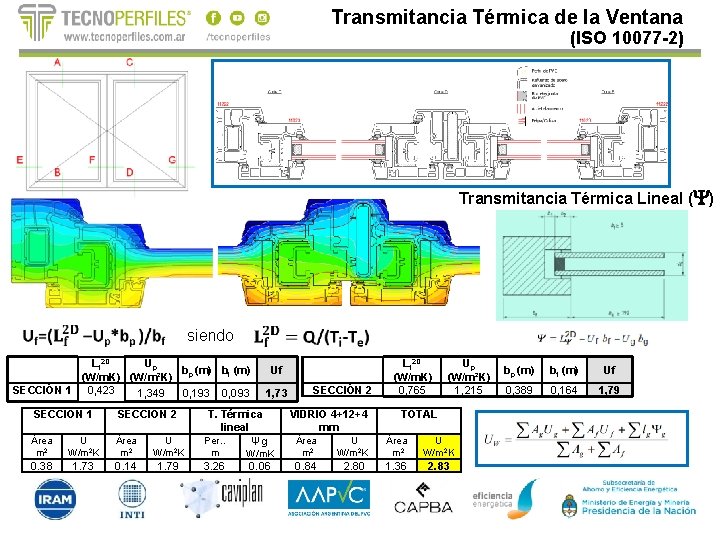

Transmitancia Térmica de la Ventana (ISO 10077 -2) Transmitancia Térmica Lineal (Y) siendo Lf 2 D Up b (m) bf (m) (W/m. K) (W/m²K) p SECCIÓN 1 0, 423 1, 349 0, 193 0, 093 SECCIÓN 1 SECCIÓN 2 Área m 2 U W/m 2 K 0. 38 1. 73 0. 14 1. 79 1, 73 T. Térmica lineal Per. . Ψg m 3. 26 Uf SECCIÓN 2 VIDRIO 4+12+4 mm Lf 2 D (W/m. K) 0, 765 Up (W/m²K) 1, 215 TOTAL W/m. K Área m 2 U W/m 2 K 0. 06 0. 84 2. 80 1. 36 2. 83 bp (m) bf (m) Uf 0, 389 0, 164 1, 79

Rol del Vidrio ¿Por qué es importante el vidrio en el etiquetado? • La aislación térmica depende en gran medida del tipo de vidrio: • Vidrio simple grandes pérdidas y ganancias de calor • DVH reduce un 50% las pérdidas y ganancias de calor • DVH con Low. E reduce un 70% las pérdidas y ganancias de calor • TVH con Low. E y Argón máxima aislación Coeficiencia de transmitancia térmica: FACTOR K (W/m 2°C) • La ganancia de calor del sol es beneficiosa dependiendo la zona: • En climas fríos y templados mejora la clasificación en calefacción • En climas cálidos y tropicales compromete la clasificación en refrigeración (menor FS = mejor clasficiación) Factor Solar del vidrio: FS (0, 01 a 0, 90)

Cadena de Valor ¿Qué rol juega cada actor de la cadena de valor? • Extrusora de perfiles: • Ensayar ventanas a infiltración de aire • Simular transmitancia térmica de los perfiles • Ensayar absorbancia de los perfiles según su color/terminación • Fabrica de vidrios: • Simular la transmitancia térmica de los vidriados • Simular el factor solar de los vidriados • Fabricante de ventanas: • Realiza cálculo según norma 11507 -6 con valores simulados o certificados a través del software online • Imprimir a color y colocar la etiqueta en lugar visible del lado interior de la ventana • Laboratorio certificador: • Realizar los ensayos de infiltración de aire según IRAM 11523 • Realizar simulación de perfiles según ISO 10077 -2 • Realización simulación de FS de perfiles según ISO 9050 • Realización simulación de K y FS de vidrios según ISO 15099 y 9050

Asociación Argentina del PVC Somos una entidad que reúne desde hace más de 20 años a las empresas pertenecientes a la cadena de valor de este material. Fabricantes de perfiles para armado de ventanas: Los acompañamos en los procesos de normalización (IRAM) y en todo lo referente a regulaciones relativas a sus actividades. Acercamos acceso a nuevas tecnologías e información a nivel global a través de nuestras vinculaciones con otras Asociaciones afines en todo el mundo. Promovemos la capacitación y certificación de la mano de obra de carpintería con el objetivo de lograr productos de excelentes prestaciones.

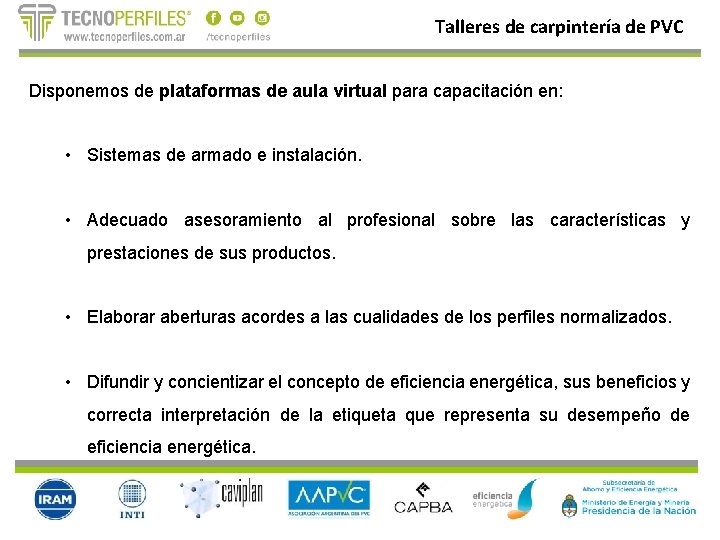

Talleres de carpintería de PVC Disponemos de plataformas de aula virtual para capacitación en: • Sistemas de armado e instalación. • Adecuado asesoramiento al profesional sobre las características y prestaciones de sus productos. • Elaborar aberturas acordes a las cualidades de los perfiles normalizados. • Difundir y concientizar el concepto de eficiencia energética, sus beneficios y correcta interpretación de la etiqueta que representa su desempeño de eficiencia energética.

Etiqueta de Efic. Energética de Ventanas Profesionales La etiqueta de eficiencia energética de ventanas ES una herramienta de trabajo Permite • la comparación de diferentes tipos de ventanas • la diferenciación de la calidad de las ventanas • la especificación de la calidad energética de la ventana adecuada para cada región del país • corroborar la calidad de los componentes (tipos de perfiles/vidrios) Ayuda • a mejorar la prestación energética del edificio cuando se asocia al resto de este • en la interpretación por parte del comitente - Del tipo de ventana mas adecuado al uso y al presupuesto - Reducción del consumo de energía - Mejoras en el confort interior

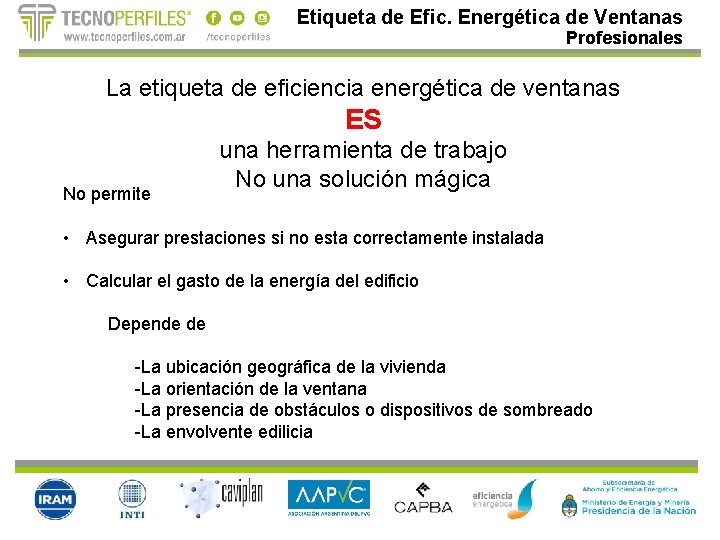

Etiqueta de Efic. Energética de Ventanas Profesionales La etiqueta de eficiencia energética de ventanas ES No permite una herramienta de trabajo No una solución mágica • Asegurar prestaciones si no esta correctamente instalada • Calcular el gasto de la energía del edificio Depende de -La ubicación geográfica de la vivienda -La orientación de la ventana -La presencia de obstáculos o dispositivos de sombreado -La envolvente edilicia

Carpintería de obra – Ventanas exteriores Etiquetado de eficiencia energética

Carpintería de obra – Ventanas exteriores Etiquetado de eficiencia energética Pvc / Aluminio / Madera ALUMINIO (2) PVC (1) MADERA (3)

Carpintería de obra – Ventanas exteriores Etiquetado de eficiencia energética DVH (4)

Carpintería de obra – Ventanas exteriores Etiquetado de eficiencia energética Zonas 1 a 4 Zonas 5

Carpintería de obra – Ventanas exteriores Etiqueta de eficiencia energética A diferencia de productos que consumen energía directamente , las ventanas no consumen energía , pero tienen influencia en el consumo energético del edificio. La etiqueta es una herramienta que permite comparar ventanas más eficientes de las menos eficientes. No calcula el ahorro real de consumo. Datos Técnicos Modelo de ventana Medidas de ancho x alto Transmitancia térmica del perfil Transmitancia térmica del DVH Transmitancia lineal del DVH Factor solar del vidrio Infiltración de aire Una misma ventana tiene diferente comportamiento según la zona donde se instale.

Carpintería de obra – Ventanas exteriores Etiquetado de eficiencia energética

Ventanas Eficientes VENTANAS EFICIENTES ENERGÉTICAMENTE • Ayudan a contener y conservar calor/ frío dentro del hogar, dejando fuera el sol y la lluvia. • Además permitiendo que esa energía natural y gratis acondicione tu casa Objetivo Principal • Dar Confort • Bien fabricada -Bien Instalada- Bien Usada

Etiquetado de Eficiencia Energetica ETIQUETADO de EFICIENCIA ENERGÉTICA • A través del etiquetado de la edificación se incluye al usuario. • Permite al usuario tener información sobre el nivel del edificio • Puede ser de un edificio Nuevo o existente • Herramienta para la venta, alquiler o compra • En Europa se usa como un instrumento legal e informativo para el usuario

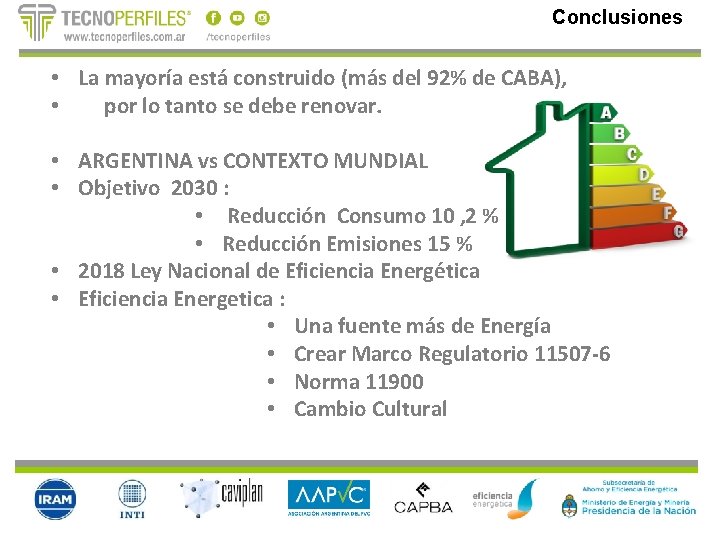

Conclusiones • La mayoría está construido (más del 92% de CABA), • por lo tanto se debe renovar. • ARGENTINA vs CONTEXTO MUNDIAL • Objetivo 2030 : • Reducción Consumo 10 , 2 % • Reducción Emisiones 15 % • 2018 Ley Nacional de Eficiencia Energética • Eficiencia Energetica : • Una fuente más de Energía • Crear Marco Regulatorio 11507 -6 • Norma 11900 • Cambio Cultural

El problema ya lo tenemos hoy. La defensa del medio ambiente no es exclusivo de nadie, es obligación de todos.

SIEMPRE ES MAS ECONÓMICO CONSUMIR MENOS, QUE INVERTIR MAS EN PRODUCIR. Actuemos a tiempo ¡¡¡Gracias!!!!
