Nobreak Tomada Filtro de linha Estabilizador FONTES EXISTEM
No-break ? Tomada ? Filtro de linha ? Estabilizador ?
FONTES • EXISTEM VÁRIOS TIPOS DE FONTES FONTE ATX 24 pinos

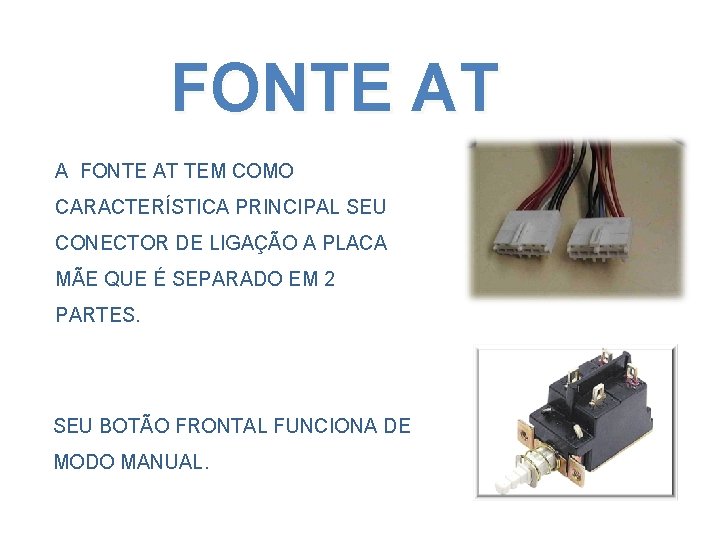

FONTE AT A FONTE AT TEM COMO CARACTERÍSTICA PRINCIPAL SEU CONECTOR DE LIGAÇÃO A PLACA MÃE QUE É SEPARADO EM 2 PARTES. SEU BOTÃO FRONTAL FUNCIONA DE MODO MANUAL.
PLACA MÃE AT TEM CONECTOR DE TECLADO DIMM CONECTOR DA FONTE CABO DA FONTE PODE SER CONECTADO DE FORMA ERRADA CAUSANDO CURTOS E QUEIMA DE EQUIPAMENTO. MODO CORRETO É SEMPRE LIGAR OS FIOS PRETOS JUNTOS.
FONTE ATX • FONTE TOTALMENTE AUTOMÁTICA • CONECTOR DA PLACA MÃE ÚNICO, PODE SER 20 OU 24 PINOS • FONTE LIGADA DIRETAMENTE A PLACA MÃE

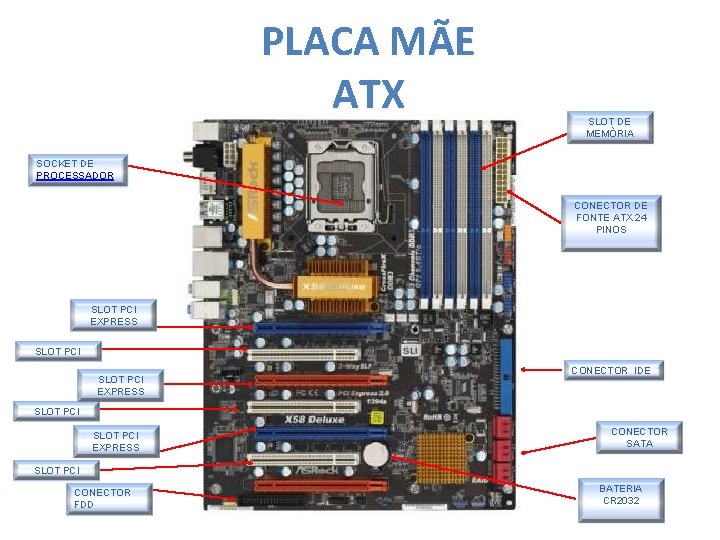

PLACA MÃE ATX SLOT DE MEMÒRIA SOCKET DE PROCESSADOR CONECTOR DE FONTE ATX 24 PINOS SLOT PCI EXPRESS CONECTOR IDE SLOT PCI EXPRESS CONECTOR SATA SLOT PCI CONECTOR FDD BATERIA CR 2032
Recortes do socket indicam como é a forma correta de encaixe do processador SOCKET 775 Mas existem sockets mais novos como 775/1156/1366 da INTEL e os AM 2 e AM 3 da AMD que não a marcação numérica e sim o design que muda. Numero indicador do modelo do socket com ele identificamos os processadores que se encaixam nesta placa mãe. SOCKET 1156 SOCKET AM 2 SOCKET AM 3 SOCKET 1366

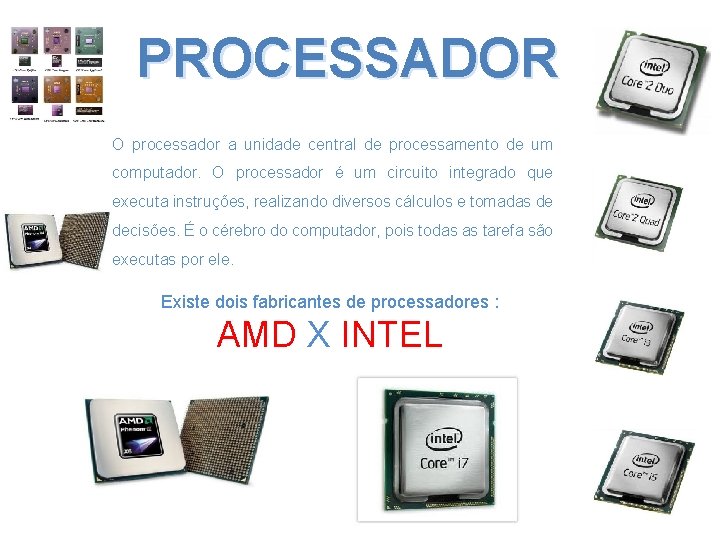

PROCESSADOR O processador a unidade central de processamento de um computador. O processador é um circuito integrado que executa instruções, realizando diversos cálculos e tomadas de decisões. É o cérebro do computador, pois todas as tarefa são executas por ele. Existe dois fabricantes de processadores : AMD X INTEL
Memória Cache Texto retirado do site: http: //www. infowester. com/processadores 1. php A memória cache consiste em uma pequena quantidade de memória SRAM embutida no processador. Quando este precisa ler dados na memória RAM, um circuito especial chamado "controlador de cache" transfere blocos de dados muito utilizados da RAM para a memória cache. Assim, no próximo acesso do processador, este consultará a memória cache, que é bem mais rápida, permitindo o processamento de dados de maneira mais eficiente. Se o dado estiver no cache, o processador a utiliza, do contrário, irá buscá-lo na memória RAM, etapa essa que é mais lenta. Dessa forma, a memória cache atua como um intermediário, isto é, faz com que o processador nem sempre necessite chegar à memória RAM para acessar os dados quais necessita. O trabalho da memória cache é tão importante que, sem ela, o desempenho de um processador pode seriamente comprometido. Os processadores trabalham, basicamente, com dois tipos de cache: cache L 1 (Level 1 - Nível 1) e cache L 2 (Level 2 - Nível 2). Este último é ligeiramente maior em termos de capacidade e passou a ser utilizado quando o cache L 1 se mostrou insuficiente. Antigamente, um tipo distinguia do outro pelo fato da memória cache L 1 estar localizada junto ao núcleo do processador, enquanto que a cache L 2 ficava localizada na placa-mãe. Atualmente, ambos os tipos ficam localizados dentro do chip do processador, sendo que, em muitos casos, a cache L 1 é dividida em duas partes: "L 1 para dados" e "L 1 para instruções".
