Nivelación en el Observatorio Geodésico Argentino Alemán AGGO M. Jiménez 1; M. V. Mackern 1, 2 , 3; M. L. Mateo 1, 2; M. F. Camisay 1, 2; C. Brunini 3, 4; A. Pasquare, 3, 4 1 Universidad Juan Agustín Maza 2 Fac. de Ingeniería. Universidad Nacional de Cuyo 3 Consejo Nacional de Investigaciones Científicas y Técnicas 4 Observatorio Geodésico Argentino Alemán matijimenez@gmail. com Simposio SIRGAS 2017 -Mendoza. Argentina- Noviembre 2017

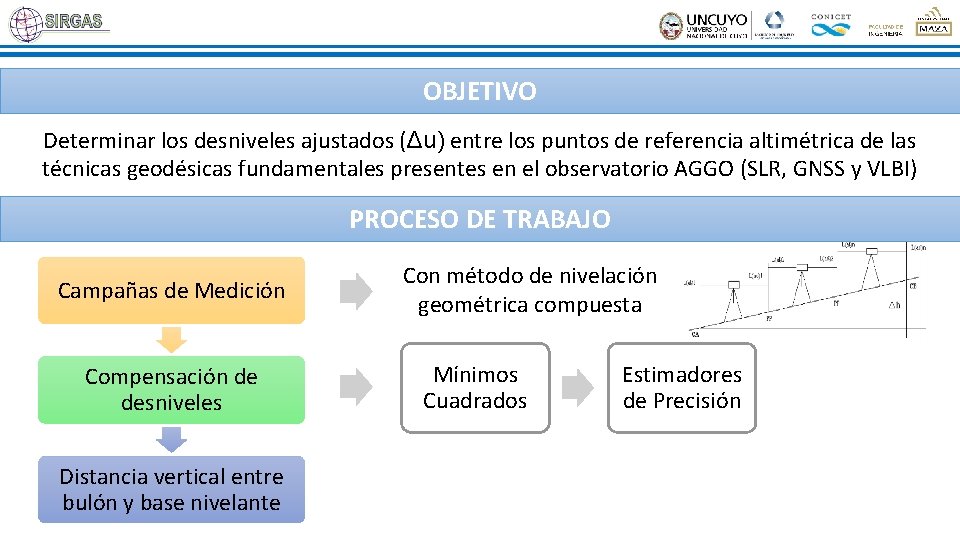

OBJETIVO Determinar los desniveles ajustados (Δu) entre los puntos de referencia altimétrica de las técnicas geodésicas fundamentales presentes en el observatorio AGGO (SLR, GNSS y VLBI) PROCESO DE TRABAJO Campañas de Medición Compensación de desniveles Distancia vertical entre bulón y base nivelante Con método de nivelación geométrica compuesta Mínimos Cuadrados Estimadores de Precisión
CAMPAÑAS DE MEDICION PLATAFORMA VLBI PLATAFORMA SLR PREDIO Octubre 2016 Marzo 2017 Simposio SIRGAS 2017 -Mendoza. Argentina- Noviembre 2017

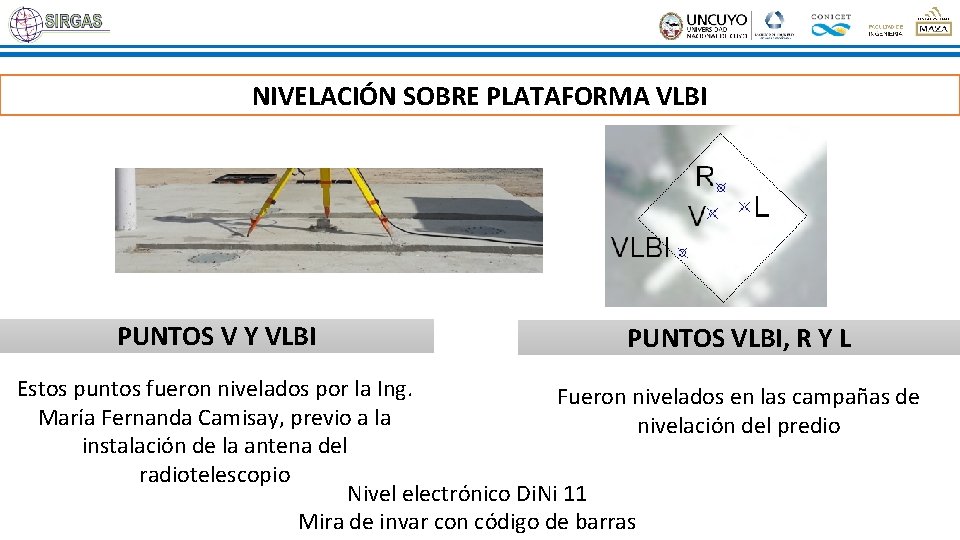

NIVELACIÓN SOBRE PLATAFORMA VLBI PUNTOS V Y VLBI PUNTOS VLBI, R Y L Estos puntos fueron nivelados por la Ing. Fueron nivelados en las campañas de María Fernanda Camisay, previo a la nivelación del predio instalación de la antena del radiotelescopio Nivel electrónico Di. Ni 11 Mira de invar con código de barras
NIVELACIÓN SOBRE PLATAFORMA SLR S’ S 1° Campaña 2° Campaña Aldo Mangiaterra Romina Galván Mauricio Gende Michael Häfner y Claudio Brunini. Michael Häfner Alfredo Pasquaré Florencia Toledo. Nivel: Wild Heerbrugg Scweiz Nº 5108 Mira milimetrada Nivel electrónico Di. Ni 11 Mira de invar con código de barras

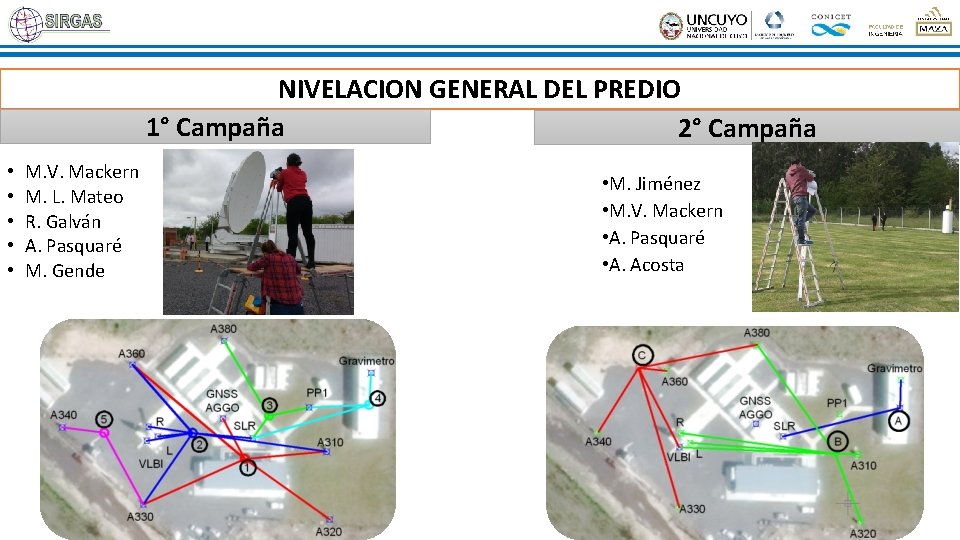

NIVELACION GENERAL DEL PREDIO 1° Campaña 2° Campaña • • • M. V. Mackern M. L. Mateo R. Galván A. Pasquaré M. Gende • M. Jiménez • M. V. Mackern • A. Pasquaré • A. Acosta
Punto de referencia VLBI Bulón de gravímetro y punto SLR Nivelación de pilar Medición eje de brazo VLBI
INSTRUMENTAL EMPLEADO Niveles opticos y electronicos Mira de invar con código de barras
Trípode alto y normal Escaleras y andamios

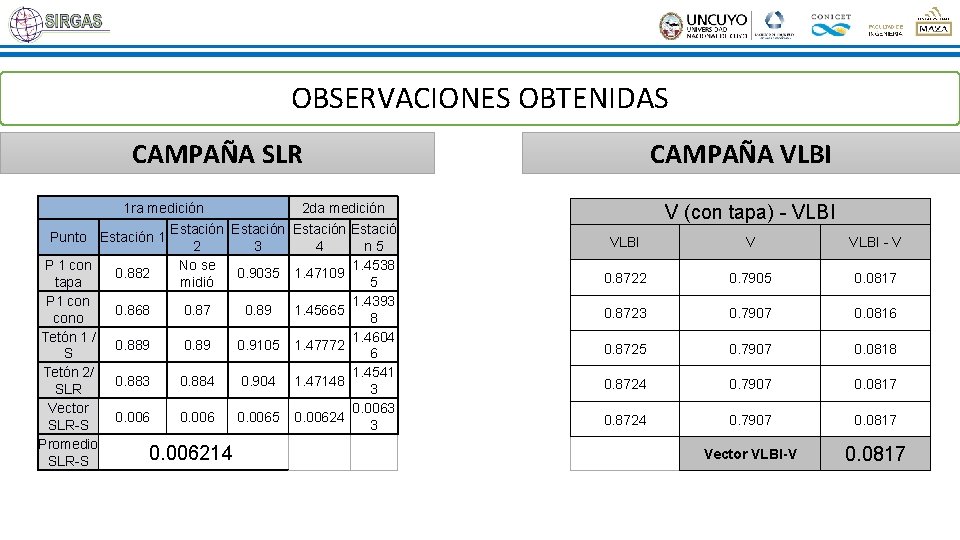

OBSERVACIONES OBTENIDAS CAMPAÑA SLR 1 ra medición 2 da medición Estación Estació Punto Estación 1 2 3 4 n 5 P 1 con No se 1. 4538 0. 882 0. 9035 1. 47109 tapa midió 5 P 1 con 1. 4393 0. 868 0. 87 0. 89 1. 45665 cono 8 Tetón 1 / 1. 4604 0. 889 0. 9105 1. 47772 S 6 Tetón 2/ 1. 4541 0. 883 0. 884 0. 904 1. 47148 SLR 3 Vector 0. 0063 0. 0065 0. 00624 SLR-S 3 Promedio 0. 006214 SLR-S CAMPAÑA VLBI V (con tapa) - VLBI V VLBI - V 0. 8722 0. 7905 0. 0817 0. 8723 0. 7907 0. 0816 0. 8725 0. 7907 0. 0818 0. 8724 0. 7907 0. 0817 Vector VLBI-V 0. 0817

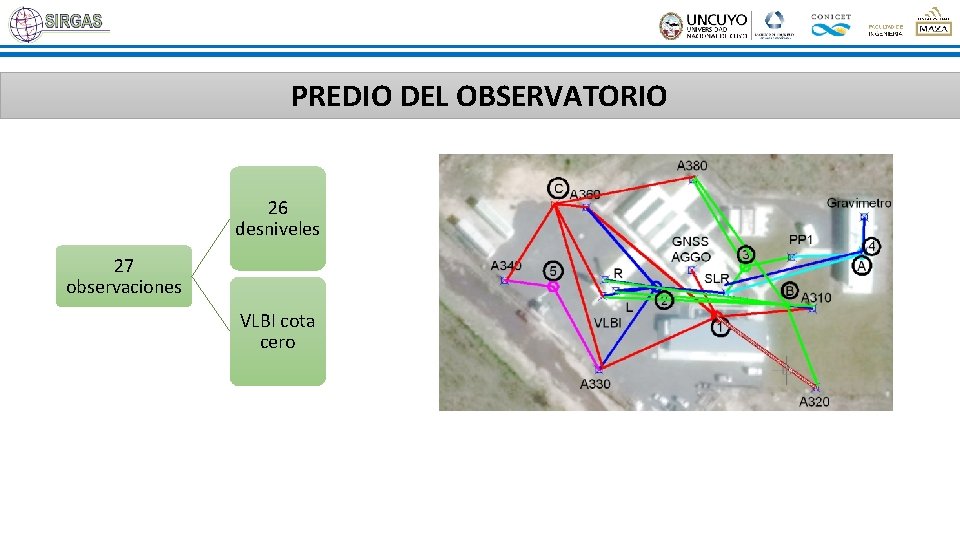

PREDIO DEL OBSERVATORIO 26 desniveles 27 observaciones VLBI cota cero
Permite resolver un sistema de ecuaciones superabundante Matriz A: Diseño 360 -320 360 -310 360 -AGGO 360 -330 330 -310 330 -360 330 -VLBI 330 -101 330 -102 330 -SLR SLR-380 380 -PP 1 -SLR PP 1 -GRAV 330 -340 SLR-GRAV SLR-VLBI SLR-A 380 A 320 -VLBI A 320 -A 310 SLR-R SLR-L A 340 -VLBI A 340 -A 360 A 340 -A 380 -A 360 COMPENSACION POR MINIMOS CUADRADOS Ecuaciones Normales Matriz P: Pesos 140000 120000 100000 80000 60000 40000 20000 0
ESTIMADORES DE PRECISIÓN Desniveles Ajustados: Matriz X Varianzas Se obtienen los desniveles ajustados para cada punto, en relación a VLBI Se obtiene la precisión estadística con la que se ajustó cada desnivel (0, 002 mm) 0. 004 0. 0035 0. 003 0. 002 0. 0015 0. 001 0. 0005 R PP 1 L SL R VL BI AG 0 GO GR AV 0 38 0 36 0 34 0 33 32 0 0 31 mm 0. 0025
Residuos Desvío Estándar
DESNIVELES AJUSTADOS
VINCULACION BULON - BASE Obtener la diferencia de nivel entre: • Bulón de nivelación • Base de centrado forzoso de los pilares de apoyo GNSS Nivelación Geométrica Lectura directa • Bisección a la base de centrado y al bulón • Nivel de albañil y regla milimetrada
TAREAS PENDIENTES Medir la diferencia de altura entre el bulón de nivelación y la base de centrado forzoso, en los pilares A 310, A 320 y AGGO AGRADECIMIENTOS A Virginia, Laura, Fernanda y Romina A Claudio y Alfredo Al resto del personal del Observatorio AGGO
