Niskotemperaturne tehnike kriogenika
Uvod n Niskotemperaturne tehnike vezuju se uz vakuumske Povezanost sa supravodljivošću Ø Manifestacija kvantnih efekata na makroskopskoj razini Ø Supravodljivi magneti, polarizacija nuklearnih meta Ø
Postizanje niskih temperatura n n Postizanje i održavanje niskih temperatura povezano je s mogućnošću ukapljivanja plinova Komponente ukapljivača: Kompresor (recipročan toplinskom motoru) Ø Uređaj za hlađenje Ø Izmjenjivač topline Ø

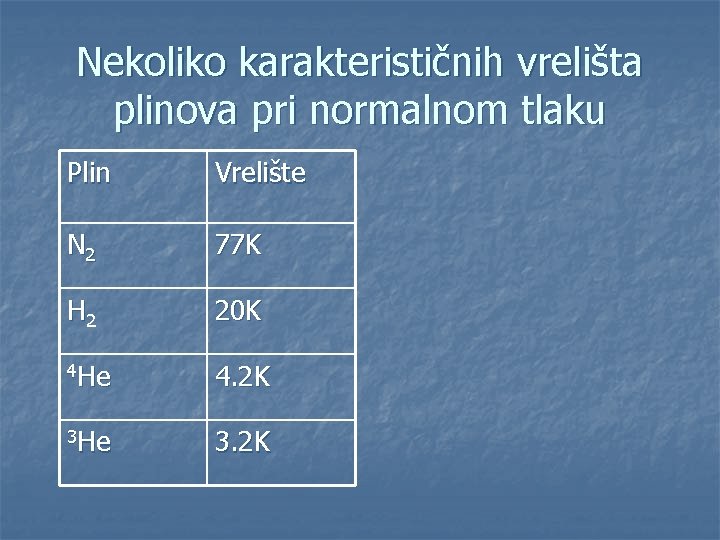

Nekoliko karakterističnih vrelišta plinova pri normalnom tlaku Plin Vrelište N 2 77 K H 2 20 K 4 He 4. 2 K 3 He 3. 2 K

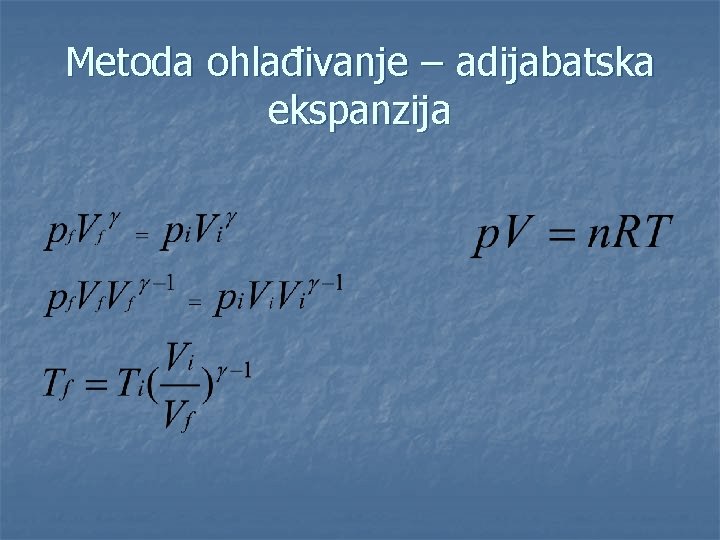

Metoda ohlađivanje – adijabatska ekspanzija
Karakteristike n n n Ako je konačna temperatura Tf dovoljno niska plin se ukapljuje Plin koji hladimo ne mora nužno biti i plin koji ukapljujemo Ograničena primjena adijabatske metode zbog pokretnih dijelova koji moraju zaptivati i na veoma niskim temperaturama

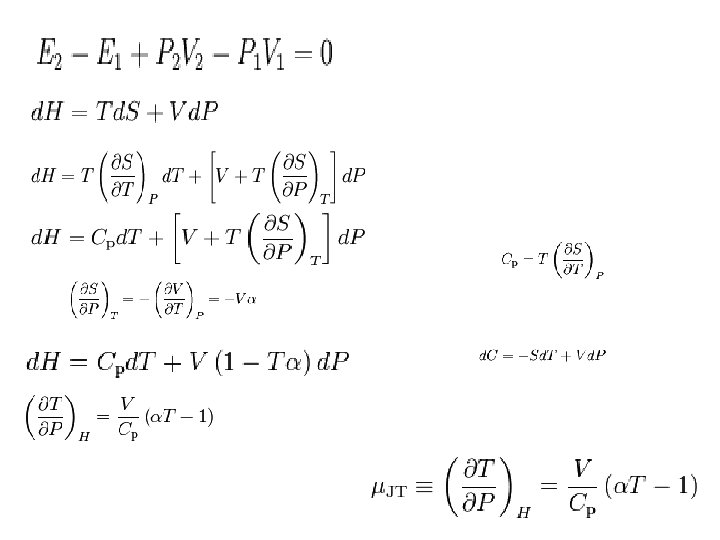

Metoda protoka plina kroz porozni materijal n Izoentalpična ekspanzija – vrijedi: Joule Thompsonov efekt: Promjena temperature koja se pojavljuje pri ekspanziji realnih plinova u sustavu u koji se ne dovodi energija naziva se Joule-Thomsonov efekt. Oni su ustanovili da se zraku prigušenom za 1 bar snižava temperatura za 0. 25 °C.
Joule-Thompsonov efekt n Nedostaci: n n Daje mnogo manje učinke od adijabatske metode Prednosti: Nema pokretnih dijelova n Funkcionira na veoma niskim temperaturama n

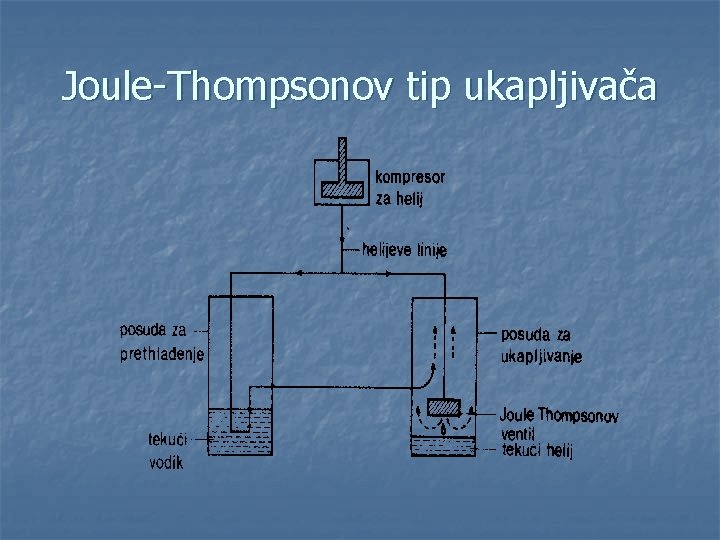

Joule-Thompsonov tip ukapljivača

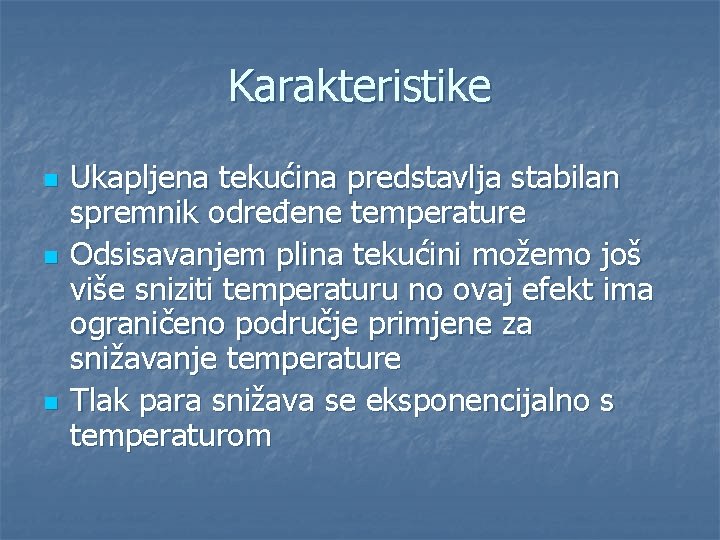

Karakteristike n n n Ukapljena tekućina predstavlja stabilan spremnik određene temperature Odsisavanjem plina tekućini možemo još više sniziti temperaturu no ovaj efekt ima ograničeno područje primjene za snižavanje temperature Tlak para snižava se eksponencijalno s temperaturom
Dilucijski hladnjak n n n Milikelvinsko područje Koristimo smjesu 3 HE – 4 He Ova se smjesa separira na dvije faze pri 0. 8 K Prijelaz iz čiste faze u mješovitu hladi čistu fazu plina Udio 3 He u miješanoj fazi je praktično konstantan i neovisan o temperaturi
Princip rada
http: //en. wikipedia. org/wiki/Dilution_refrigerator http: //en. wikipedia. org/wiki/Adiabatic_demagnetization

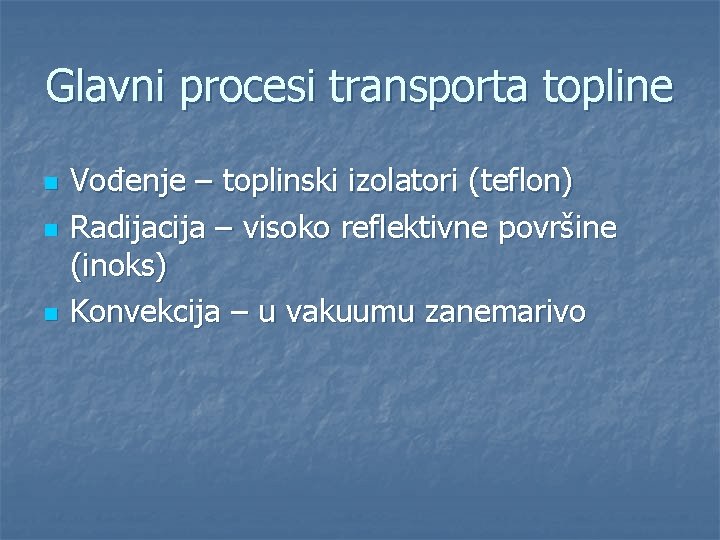

Glavni procesi transporta topline n n n Vođenje – toplinski izolatori (teflon) Radijacija – visoko reflektivne površine (inoks) Konvekcija – u vakuumu zanemarivo
Uskladištenje pothlađenih kapljevina

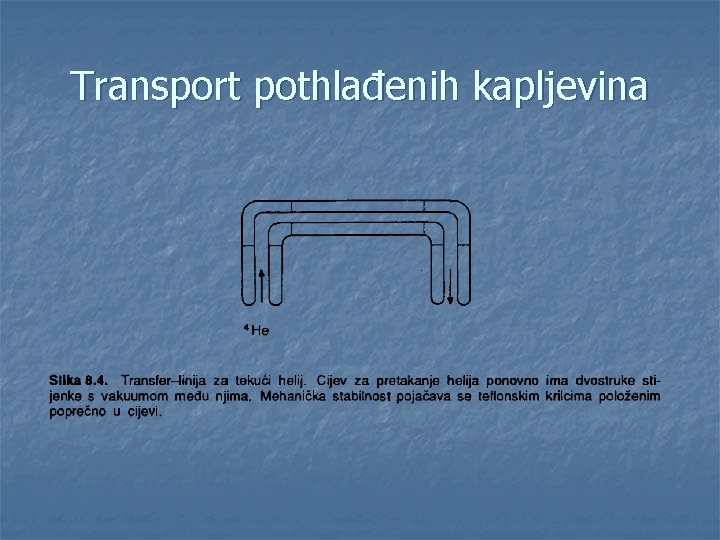

Transport pothlađenih kapljevina
Mjerenje niskih temperatura n Bourdonova cijev p=p(T) Manometar V=konst. 4 He
