Nikoleta Sudeta 3 DGeom. Teh Razvojni projekt Sveučilišta u Zagrebu KONSTRUKCIJA SJENA

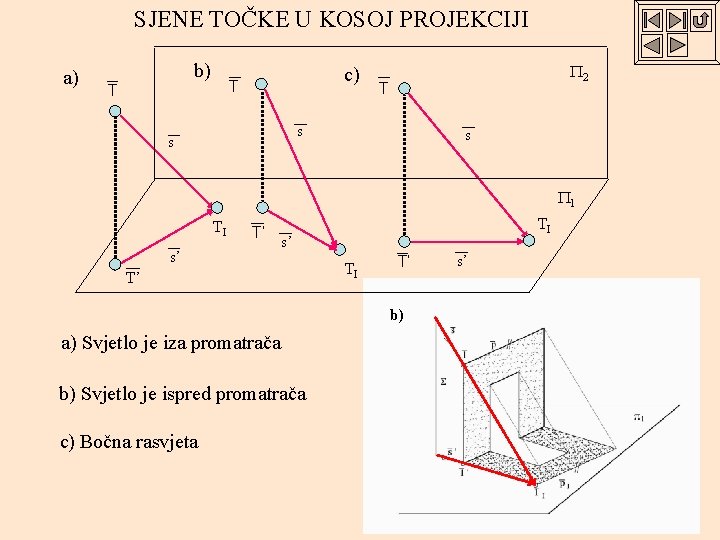

SJENE TOČKE U KOSOJ PROJEKCIJI a) b) c) T T 2 T s s s 1 TI T’ s’ TI s’ T’ TI T’ b) a) Svjetlo je iza promatrača b) Svjetlo je ispred promatrača c) Bočna rasvjeta s’
SJENE U PERSPEKTIVI Konstrukcija nedogleda zraka svjetlosti ’’’ Sn’’’ Oc’’’ O’’’ g’’’ Sn’’’ Svjetlo je ispred promatrača (Sn’’’ iznad horizonta) Svjetlo je iza promatrača (Sn’’’ ispod horizonta) Bočna rasvjeta

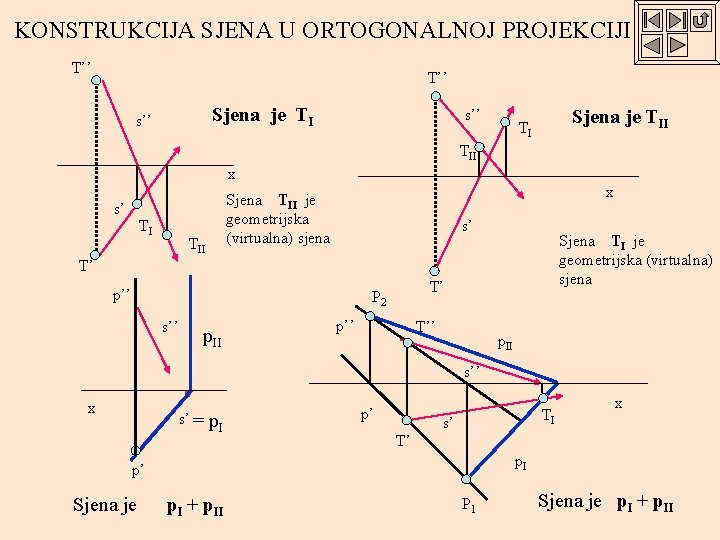

KONSTRUKCIJA SJENA U ORTOGONALNOJ PROJEKCIJI T’’ Sjena je TI s’’ Sjena je TII TI TII x s’ TI TII x Sjena TII je geometrijska (virtualna) sjena s’ Sjena TI je geometrijska (virtualna) sjena T’ p’’ T’ P 2 s’’ p. II p’’ T’’ p. II s’’ x s’ = p. I p’ TI s’ T’ p. I p’ Sjena je x p. I + p. II P 1 Sjena je p. I + p. II
KONSTRUKCIJA SJENA NA RAVNINU ODREĐIVANJE RASTAVNICE 1) Zadana zraka svjetla ( s, s’). 2) Probodišta zraka svjetla ravninom . 3) Rastavnica je granica između osvijetljenog i osjenjenog dijela objekta. 4) Presjek svjetlosnih ravnina bridovima i ravnine . s s’ 5) Zrake svjetla svim točkama tijela probadaju ravninu (sjena je spojnica probodišta).
KONSTRUKCIJA SJENA NA KOORDINATNIM RAVNINAMA s s’ s’’ x Dodajte sve oznake! s’
ODREĐIVANJE RASTAVNICE VALJKA s s s’ Tangencijalne ravnine! Tangencijalna ravnina valjka (stošca) je ravnina koja s valjkom (stošccem) ima zajedničku samo jednu izvodnicu! s’

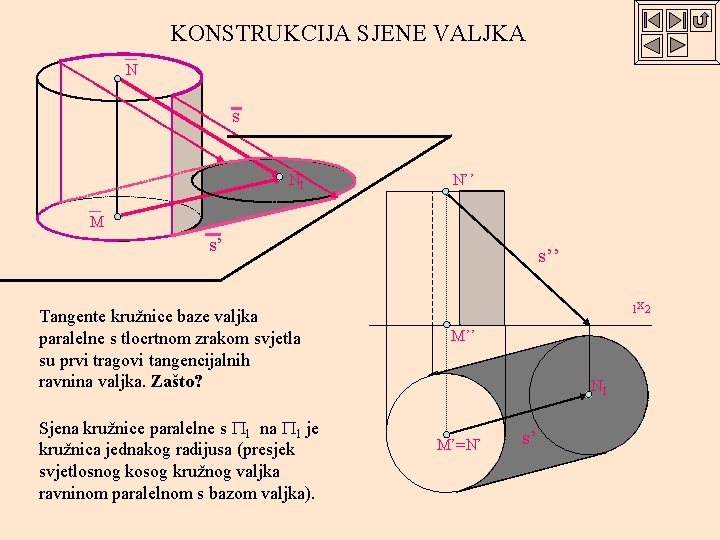

KONSTRUKCIJA SJENE VALJKA N s NI N’’ M s’ Tangente kružnice baze valjka paralelne s tlocrtnom zrakom svjetla su prvi tragovi tangencijalnih ravnina valjka. Zašto? Sjena kružnice paralelne s 1 na 1 je kružnica jednakog radijusa (presjek svjetlosnog kosog kružnog valjka ravninom paralelnom s bazom valjka). s’’ 1 x 2 M’’ NI M’=N’ s’
V SJENE PIRAMIDE s VI s' z V’ SJENE STOŠCA V VII VI y S’ Konstruirajte : tlocrt + nacrt svih sjena! x
