Nikoleta Sudeta 3 DGeom. Teh Razvojni projekt Sveučilišta u Zagrebu SLOŽENE SJENE U AKSONOMETRIJI I PERSPEKTIVI

SLOŽENE SJENE U AKSONOMETRIJI

Sjena pravca na neku ravninu je presječnica svjetlosne ravnine pravcem i ravnine na kojoj se nalazi sjena! Σ p 3 p 2 2* 3’ 1 p’ 1* Dodajte sve oznake!

PI Sjena pravca na ravninu 1 presječnica je svjetlosne ravnine pravcem i ravnine 1 (to je spojnica probodišta ravnine 1 i pravca, PI i bačene sjene bilo koje točke tog pravca na 1, 2 2 I ).

P Presječnica svjetlosne ravnine pravcem i ravnine na kojoj se nalazi sjena određena je sjecištem tragova tih ravnina i probodištem ravnine (na kojoj se nalazi sjena) i pravca (koji baca sjenu).

3 II Lom bačene sjene na 2 konstruira se pomoću drugih probodišta odgovarajućih zraka svjetlosti.

z T’’ Konstrukcija nacrta zadane zrake svjetla! T s’’ s T’ y s’ x

Zadatak 1. Konstruirajte sve sjene (Mongeova i kosa projekcija)! Dodajte sve oznake! 2 s’’ s x s’ 1 s’ s 1 s’ 1

SLOŽENE SJENE U PERSPEKTIVI 1) VLASTITE SJENE 2) SJENE NA HORIZONTALNU RAVNINU 3) SJENE KUBUSA NA KUBUS Kurilj, Sudeta, Šimić: ‘’PERSPEKTIVA’’ (od str. 68. )

VLASTITE SJENE ODREĐIVANJE RASTAVNICE ( PLOHE U VLASTITIM SJENAMA ) KONSTRUKCIJA SVJETLOSNIH RAVNINA BRIDOVIMA KUBUSA

SJENE NA HORIZONTALNU RAVNINU Probodišta zraka svjetla s horizontalnom ravninom

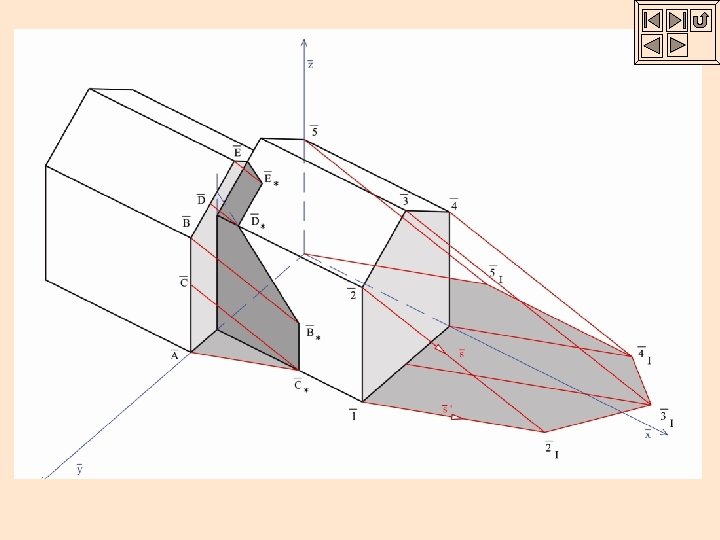

SJENE KUBUSA NA KUBUS Σ =s 1 r 1 Konstruiramo sjene kao presječnice svjetlosnih ravnina, bridovima rastavnica, i ravnina na kojima se nalaze sjene. Sjena pravca na neku ravninu mora prolaziti probodištem pravca i te ravnine (kontrola). METODA PRESJEKA BAČENIH SJENA (Konstruiramo sjene svih rastavnica na horizontalnoj ravnini. Točke u kojima se presijecaju sjene na horizontalnoj ravnini, su sjene točaka rastavnice. Iz tih točaka zrakama svjetla konstruiramo sjene na osvijetljenim ravninama, npr. 2 IC 2 C* 2 C , 3 IC 3 C* 3 C, 4 IC 4 C* 4 C).
