Náhradní schéma a fázorový diagram synchronního stroje Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Náhradní schéma • Otáčené magnetické pole rotorového budiče indukuje do trojfázového statorového vinutí napětí Ui. Při chodu bez zatížení se toto napětí objeví na svorkách generátoru. • Při zatížení vznikají úbytky napětí na činném odporu statorového vinutí, dále na reaktanci Xσ vinutí a na podélné reaktanci Xad vzniklé vlivem reakce kotvy. Jejich součet je synchronní reaktance Xd = Xad + Xσ

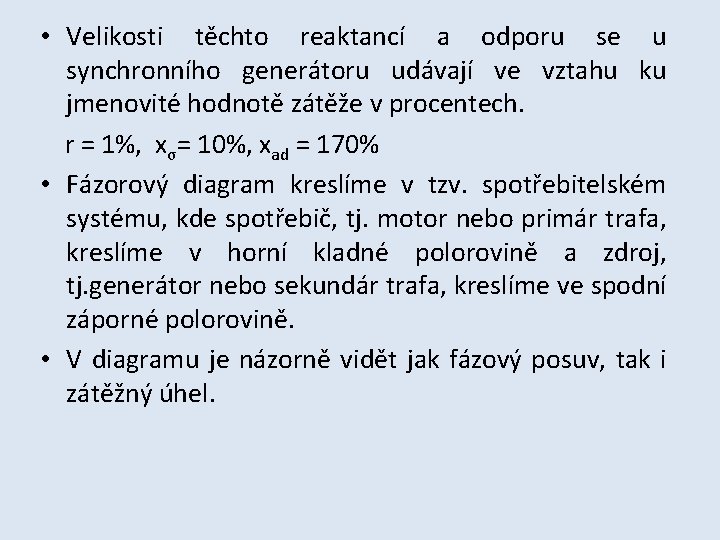

• Velikosti těchto reaktancí a odporu se u synchronního generátoru udávají ve vztahu ku jmenovité hodnotě zátěže v procentech. r = 1%, xσ= 10%, xad = 170% • Fázorový diagram kreslíme v tzv. spotřebitelském systému, kde spotřebič, tj. motor nebo primár trafa, kreslíme v horní kladné polorovině a zdroj, tj. generátor nebo sekundár trafa, kreslíme ve spodní záporné polorovině. • V diagramu je názorně vidět jak fázový posuv, tak i zátěžný úhel.

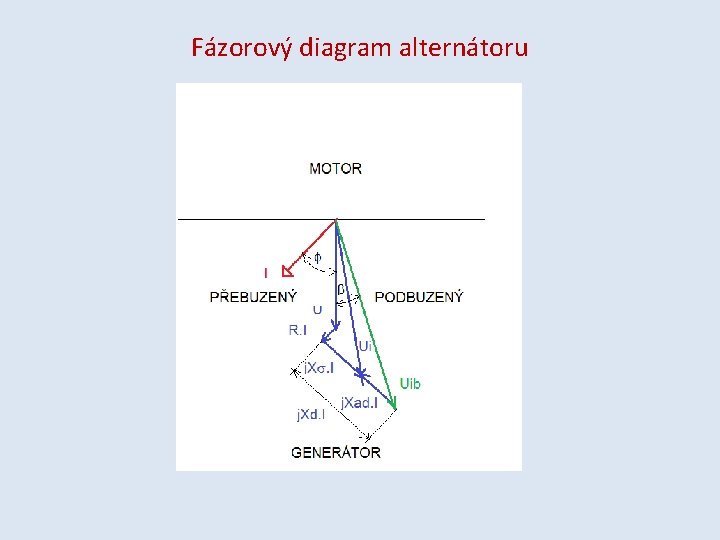

Fázorový diagram alternátoru

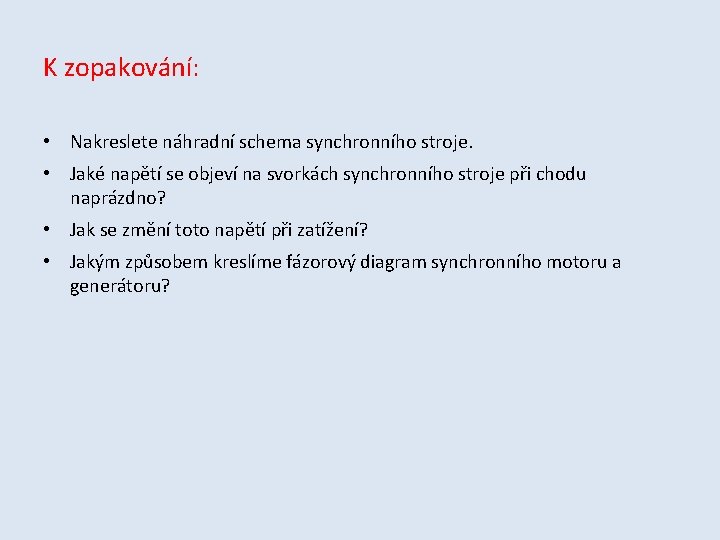

K zopakování: • Nakreslete náhradní schema synchronního stroje. • Jaké napětí se objeví na svorkách synchronního stroje při chodu naprázdno? • Jak se změní toto napětí při zatížení? • Jakým způsobem kreslíme fázorový diagram synchronního motoru a generátoru?
