NFPA 70 E NUEVA EDICION 2021 La NFPA

NFPA 70 E NUEVA EDICION 2021 La NFPA 70 E-Seguridad Eléctrica en Lugares de Trabajo, es una norma de consenso general de la National Fire Protection Association, que refleja muchos años de experiencia de importantes participantes de la industria en general para reducir riesgos y accidentes de trabajo

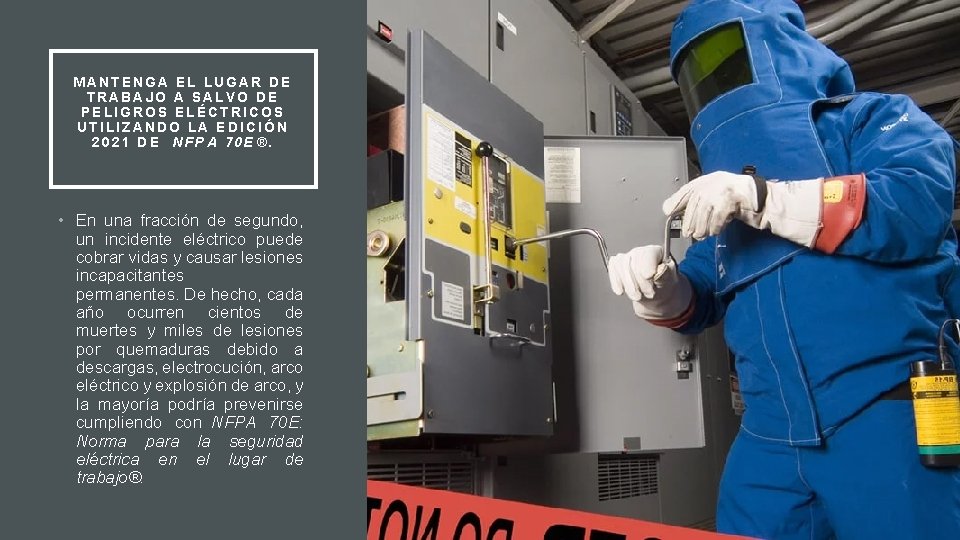

MANTENGA EL LUGAR DE TRABAJO A SALVO DE PELIGROS ELÉCTRICOS UTILIZANDO LA EDICIÓN 2021 DE NFPA 70 E®. • En una fracción de segundo, un incidente eléctrico puede cobrar vidas y causar lesiones incapacitantes permanentes. De hecho, cada año ocurren cientos de muertes y miles de lesiones por quemaduras debido a descargas, electrocución, arco eléctrico y explosión de arco, y la mayoría podría prevenirse cumpliendo con NFPA 70 E: Norma para la seguridad eléctrica en el lugar de trabajo®.

ANTECEDENTES • Desarrollado originalmente a pedido de OSHA, NFPA 70 E responde a la información más reciente sobre los efectos de los peligros de arco eléctrico, arco eléctrico y corriente continua (CC), y desarrollos recientes en diseño eléctrico y Equipo de protección personal (PPE). Proporciona información vital que le ayuda a cumplir con OSHA 1910 Subparte S y OSHA 1926 Subparte K.

LA CONDICION SEGURA DE TRABAJO ELECTRICO ES UN ESTADO NO UN PROCEDIMIENTO.

ASEGÚRESE DE QUE TODOS SE VAYAN A CASA POR LA NOCHE. LA NUEVA NFPA 70 E ESTABLECE EXPLÍCITAMENTE QUE LA PRIMERA PRIORIDAD DEBE SER LA ELIMINACIÓN DEL PELIGRO. • La Norma continúa evolucionando para abordar la evaluación de riesgos e introduce factores humanos, como el error humano, como parte de esa evaluación. El Anexo Q, Desempeño humano y seguridad eléctrica en el lugar de trabajo, se incluye como guía. NFPA 70 E enfatiza la necesidad de usar la jerarquía de controles de riesgo, moviéndola de una nota informativa al texto de la Norma. NFPA 70 E ahora establece explícitamente que la primera prioridad debe ser la eliminación del peligro.

OTROS CAMBIOS EN ESTA EDICIÓN • Revisiones al artículo 110 para incorporar los requisitos generales para programas de trabajo, prácticas y procedimientos relacionados con la seguridad eléctrica de otros artículos.

• Las referencias a equipos de conmutación resistentes al arco en las Tablas 130. 5 (C) y 130. 7 (C) (15) (a) cambiaron a equipo resistente al arco para abordar el uso de otros tipos de equipo resistente al arco.

• Adición del artículo 360, Requisitos relacionados con la seguridad para capacitores, y el Anexo R, Trabajo con capacitores, para abordar los requisitos específicos de seguridad eléctrica exclusivos de los capacitores.

• Ediciones del Anexo D, Métodos de cálculo de límites de energía incidente y arco eléctrico, para hacer referencia a IEEE-1584 -2018 como método de cálculo

ARTICULO 110 • Requerimientos generales para prácticas relacionadas con trabajos eléctricos seguros.

REORGANIZACION. • 110. 1 Programa de Seguridad Eléctrica • 110. 2 Requerimientos de Entrenamiento • 110. 5 (110. 1) Programa de Seguridad Eléctrica • 100. 3 Responsabilidades del Anfitrión y el Contratista • 100. 6 (110. 2) Requerimientos de Entrenamiento • 100. 4 Equipo e Instrumentos de prueba • 100. 5 Equipo eléctrico portatíl connevtado con cordón y clavija • 100. 6 Protección por GFCI • 100. 7 Modificación de protección contra sobre corriente. • 110. 7 (100. 3) Responsabilidades del Anfitrión y el Contratista • 110. 8 ( 110. 4) Equipo e Instrumentos de prueba • 110. 9 (110. 5) Equipo eléctrico portatíl connevtado con cordón y clavija • 110. 10 (110. 6) Protección por GFCI • 110. 11 (110. 7) Modificación de protección contra sobre corriente.

101. 1 PRIORIDAD • Esta seccion fue relocalizada del 105. 4 para enfatizar su importancia. • La eliminación de riesgos debe ser la primer prioridad en la implementación de las prácticas relacionadas al trabajo seguro.

110. 1 PRIORIDAD NOTA INFORMATIV A 2 • Una condición de trabajo segura es un estado en el cual todos los conductores y partes del circuito eléctrico peligrosos con el cúal un trabajador puede exponerse estan colocados y mantenidos en un estado desenergizado, para el proposito de eliminar temporalmente esos peligros

110. 1 PLANEACIÓN DEL TRABAJO SEGURO • Una nota informativa fue adicionada como un ejemplo de lista de Comprobación de Planeación del Trabajo Seguro

110. 3 CONDI CION D E TRA BAJO ELECT RIC AME NTE S EGURA • Localizado el requerimiento de desernegización del art 130. 2 donde prioriza y enfatiza que la desernegización es un requerimiento de un programa de seguridad eléctrica y el requerimiento de desernergización debe ser ubicado después de los requerinientos de bloqueo/candadeo.

• 110. 3 Condición de trabajo eléctricamente segura. Conductores y partes de un circuito eléctrico energizados que operan a voltaje igual o mayor que 50 V deben ser puestos en una condicción de trabajo segura antes de que los trabajadores desarrollen algún trabajo si alguna de las condiciones siguientes se presentan: • 1) El trabajador se encuentra en la frontera de aproximación limitada 110. 3 CONDICIÓN DE TRABAJO ELÉCTRICAMENT E SEGURA • 2) El trabajador interactua con equipo donde los conductores o partes de circuito no se encuentran expuestos pero en una posibilidad de mayor de herida por exposición ante un relampago de arco.

• El patrón debe implementar y documentar un sistema de seguridad eléctrica que establezca medidas apropiadas para los riesgos asociados con peligros eléctricos 110. 5 PROGRAMA DE SEGURIDAD ELECTRICA. ESTA SECCION FUE ENTERIORMENTE LA 110. 1 A

110. 5 (H) (2) ERROR HUMANO • El procedimiento de evaluación debe considerar el potencial de error humano y sus consecuencias negativas sobre personas, procesos, el ambiente de trabajo y el equipo.

110. 5 (K) POLITICA DE TRABAJO ELECTRICO SEGURO • Un programa de trabajo eléctrico seguro debe incluir una política de condición de trabajo seguro que cumpla con el art. 110. 3 • Esto corresponde con el requerimiento del art 120 y provee claridad e el aseguramiento convertiéndose en parte del programa del seguridad electrica del empleador.

110. 6 (A 9 (3) ENTRENAMIENT O ADICIONAL Y REENTRENAMIENTO. • Las palabras entrenamiento adiccional fueron sumadas al titulo desde que los dos tipos de entrenamiento fueron colocados en esta sección.

110. 6 (A 9(4) TIPO DE ENTRENAMIENT O • El entrenamiento de salón puede incluir componentes interactivos eléctronicos o de entrenamiento basado en la red. (En linea) • Esto reconoce que el entrenamiento electrónico es ampliamente utilizado.

• Reubicado del 110. 3 110. 7 RESPONSABILIAD ES DEL ANFITRIÓN Y EL CONTRATISTA • 110. 7 (C) documentación. Donde los empleadores anfitriones tengan conocimientos de peligros cubiertos por este estándar que sean relacionados con el trabajo de contratista, deben ser documentados en una junta (minuta) entre el empleador y el contratista.

110. 8 EQUIPOS E INST RUMENTO S DE PRUE BA • Prueba el texto”operandoa voltajes iguales o mayores a 50 V” fue reemplazado por “donde un riesgo electrico exista”, a partir de que existen mas riesgos que el choque eléctrico. • Solamente personas calificadas deben de llevar a cabo las tareas como prueba, reparación y medición de voltaje en equipo eléctrico operando a voltajes iguales o mayores a 50 V.

110. 12 USO DEL EQUIPO • El equipo debe ser usado en concordancia con las instrucciones del fabricante.

• 120. 2 (B) Procedimiento de candado etiqueta. • El procedimiento Lo/To debe ser desarrollado sobre la base del equipo y sistema eléctrico existente y deberá utilizar documentación correspondiente incluyendo dibujos y diagramas actualizados • El procedimiento debe incluir requerimientos de códigos aplicables, estándares y regulaciones de candadeado y etiquetado de fuentes electricas. ART 120 ESTABLECIENDO LA CONDICCIÒN DE TRABAJO ELECTRICO SEGURO.

• Para alinear con OSHA 1910. 333(b)(2)(iii)( E ) el nuevo texto fua adiccionado. • Un dispositivo de candadeado debe ser permitido solamente para candadear ( asegurar ), si es candado esta facílmente identificable como un dispositivo de bloqueo/candadeo, en adicción a contar con medios para identificar a la persona que instala el candado, provisto de todas las condiciones siguientes. • (a) solamente un circuito o pieza de equipo esta desenergizado • (b) El periodo de bloqueo no debe exeder mas allá del permiso de trabajo • ( c) Los empleados expuestos a los riesgos asociados con la reenergización de circuitos y equipos familiarizados con este procedimiento. 120. 3 (C) DISPOSITIVO DE BLOQUEO / CANDADEO

• Para mas información sobre métodos y procedimientos de capacitores colocados en condición de trabajo eléctrico seguro, ver 360. 3 y 360. 5 120. 4 (B) ( 2) ENERGIA ALMACENADA.

• 120. 5 (7) Informativa num 2 fue adiccionada a la referencia el estandar del producto. Para mayor información adicional sobre requerimientos de pruebas y diseño de probadores de ausencia de voltaje montados permanentemente, referirse a UL 1436, Probadores de salida de circuitos y otros dispositivos indicadores Similares. 120. 5 PR OBADORES DE AU SENC IA DE VOLTAJE

ART 130 T RABAJOS QUE INVO LUCRAN RIE SGOS ELECT RICOS • 130 Trabajos que involucran riesgos eléctricos. • 130. 1 Generalidades. Secciones 130. 1 hasta 130. 2 son reescritas para acomodarse en 110.

ART 130. 1 GENERAL • Art 130 Cubre requerimientos para trabajos que involucran riesgos eléctricos como prácticas relacionadas con la seguridad eléctrica, evaluaciones, precauciones y procedimientos donde una condición de trabajo eléctrica segura no puede establecerse. • Art 130. 1 las prácticas relacionadas con el trabajo seguro deben ser utilizadas para salvaguardar a los trabajadores de heridas cuando ellos se encuantran expuestos a riesgos eléctricos de conductores y partes de circuitos eléctricos que estan o pueden ser energizados.

130. 4 ESTIMACIÓN DE LA PROBABILIDA D Y SEVERIDAD • La estimación de la probabilidad de ocurrencia de herida o daño a la salud y el daño potencial de herida o daño a la salud debe tomar en cuenta todo lo siguiente: • 1) El diseño del equipo eléctrico. • 2) Las condiciones de operación del equipo eléctrico y las condiciones de mantenimiento. • Esta nueva adicción fue para proveer claridad y alineación con 130. 5 Evaluación de Riesgo de Relámpago de Arco

TABLA 130. 5 PROBABILIDAD ESTIMADA DE OCURRENCIA DE UN RELÁMPAGO DE ARCO INCIDENTE PARA SISTEMAS DE AC Y CD. • Un nuevo punto se adicionó como si para la probabilidad de un relámpago de arco incidente para cualquier condición “operación de un breaker o switch” para la primera ocación, después de la instalación (nuevo), o comprobación después de un mantenimiento.

TABLA 130. 5 (G) SELECCIÓN DE VESTIMENTA A PRUEBA DE ARCO U OTRO EPP CUANDO SE UTILIZA EL MÉTODO DE ANÁLISIS DE LA ENERGIA INCIDENTE. • El nivel de arco para las prendas de sobre poner con propositos de protección a los elementos o por seguridad, y aquellas no utilizadas como parte del sistema de protección por capas, no se requiere que sean igual o mayor que la energía incidente estimada.

TABLA 130. 5 (G) SELECCIÓN DE VESTIMENTA A PRUEBA DE ARCO U OTRO EPP CUANDO SE UTILIZA EL MÉTODO DE ANÁLISIS DE LA ENERGIA INCIDENTE. • El calzado otro como piel y permitido utilizarse si ha demostrando no ignición , deteriodo con la exposición incidente estimanda dieléctrico sera sido probado derretimiento o de la energía

130. 7 ( c ) ( 1 ) Generalidades. 130. 7 ( C )(1) EPP Y OTROS EQUIPOS Donde la exposición a la energía incidente estimada sea mayor que el nivel de prueba del EPP comercialmente disponible, entonces para el propósito de pruebas de voltaje, los siguientes ejemplos de métodos de reducción pueden ser usados para reducir la probabilidad de ocurrencia de un evento de arqueo o la severidad o la exposición.

NFPA 70 E 130. 5 (G) ANALISIS DE INCIDENTE DE ENERGIA. Energía incidente = 5. 7 cal/cm 2 Distancia de trabajo 60. 96 cm

EJEMPLOS DE MÉTODOS DE REDUCCIÓN • 1. utilizar instrumentos de aproximación (sin contacto) o medidores de voltaje del lado secundario al transformador montados en el equipo antes de usarse con instrumentos de prueba contacto para ausencia de voltaje de menos de 1000 V. • 2. Si el diseño del equipo lo permite, observar espacios visibles entre conductores de equipo y partes del circuito y fuentes eléctricas o alimentaciones. • 3. Incrementar la distacia de trabajo. • 4. Considerar opciones de diseño del sitema para reducir el nivel de energía incidente.

130. 7( C )(14) EST ANDARES PA RA EPPROP A-A PRUEBA DE ARCO IEC 61482 -1 -1 Trabajos en vivo – ropa protectora contra riesgos térmicos de un relámpago de arco eléctrico. Parte 1 -1 métodos de prueba. Método 1: determinación del nivel de relámpago de arco (ELIM, ATPV y/o EBT) de materiales para ropa y ropa protectora utilizada a arco abierto.
