Neumtica Introduccin NEUMTICA Tcnica que utiliza el aire

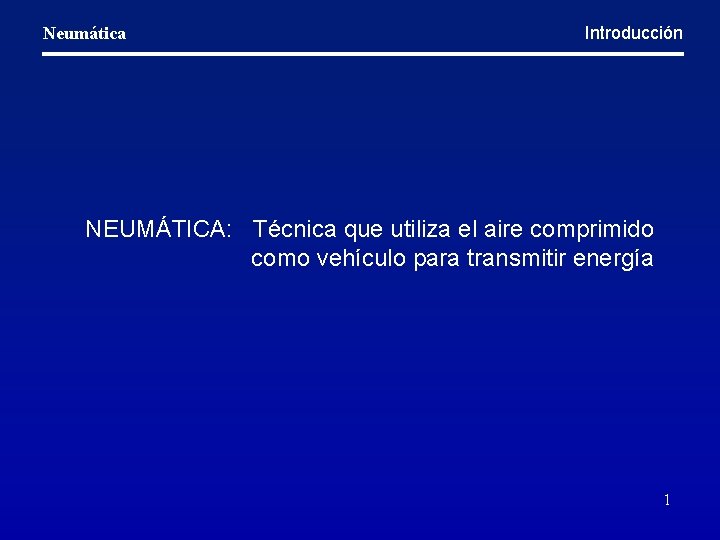

Neumática Introducción NEUMÁTICA: Técnica que utiliza el aire comprimido como vehículo para transmitir energía 1

Neumática Pros y Contras VENTAJAS: • Sencillez de los sistemas de mando: válvulas, cilindros, etc. • Rapidez de respuesta del sistema neumático • Economía de los sistemas neumáticos una vez instalados. INCONVENIENTES: • Instalaciones caras en general. • El mantenimiento del aire en buenas condiciones es costoso. • Esquemas complejos de modificar y depurar 2

Neumática Aplicaciones • Accionamiento de válvulas para aire, agua o productos químicos. • Accionamiento de puertas pesadas o calientes. • Descarga de depósitos en la construcción, fabricación de acero, minería e industrias químicas. • Apisonamiento en la colocación de hormigón. • Pintura por pulverización. • Sujección y movimiento en la industria maderera. • Sujección para encolar, pegar en caliente o soldar plásticos. • Máquinas de soldadura eléctrica por puntos. • Ribeteado. • Máquinas de embotellado y envasado. • Manipuladores neumáticos. • Tornos de dentista. 3

Propiedades Neumática • Disponibilidad • Almacenamiento • Simplicidad de diseño y control • Elección del movimiento • Economía • Fiabilidad • Resistencia al entorno • Limpieza del entorno • Seguridad 4

El sistema neumático básico Neumática 1. Compresor 2. Motor eléctrico 5. Depósito 6. Manómetro 9. Secador de aire refrigerado 3. Presostato 7. Purga automática 10. Filtro de línea 1. Purga del aire 4. Valvula direccional 3. Unidad de acondicionamiento del aire 6. Controladores de velocidad 2. Purga automática 5. Actuador 4. Valvula antiretorno 8. Válvula de seguridad 5

Compresión del aire Neumática Compresores COMPRESORES DE DESPLAZAMIENTO ALTERNATIVOS EMBOLO DIAFRAGMA ROTATIVOS PALETA TORNILLO 6

Compresión del aire Neumática Compresor de émbolo de una sóla etapa Aire en la gama de 3 - 7 bares 7

Compresión del aire Neumática Compresor de émbolo de dos etapas Aire ~ 7 bares Tª final 120 ºC 8

Neumática Compresión del aire Compresor de diafragma • Aire hasta 5 bares • Libre de aceite 9

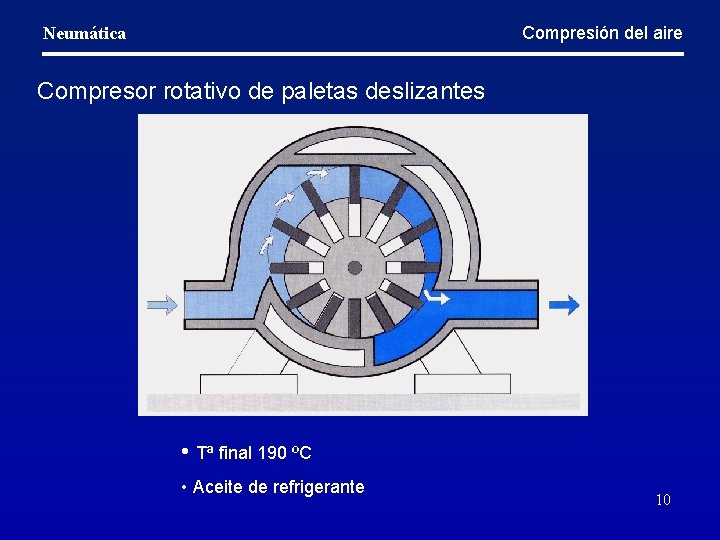

Compresión del aire Neumática Compresor rotativo de paletas deslizantes • Tª final 190 ºC • Aceite de refrigerante 10

Compresión del aire Neumática Compresor rotativo de tornillo • Caudales > 400 m 3 / min • Presión > 10 bares 11

Neumática Distribución del aire Línea principal con final en línea muerta 12

Neumática Distribución del aire Línea principal en anillo 13

Neumática Distribución del aire Líneas secundarias 14

Neumática Distribución del aire Purgador automático 15

Neumática Sistemas de conexión Conexión por inserción en codo orientable 16

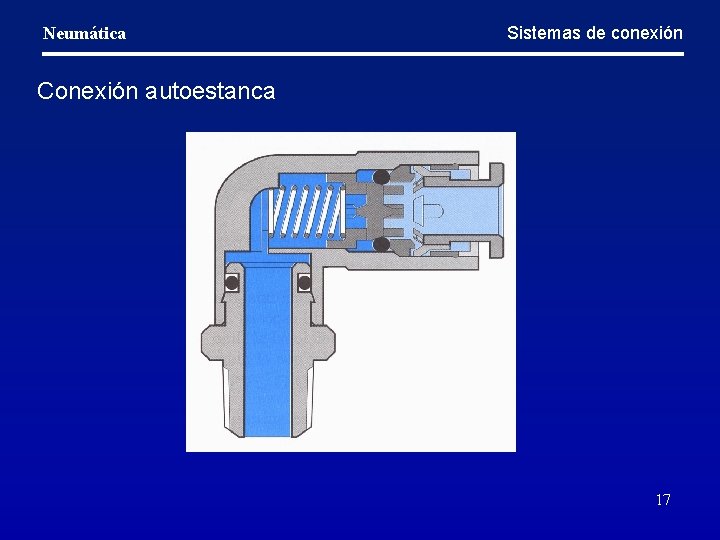

Neumática Sistemas de conexión Conexión autoestanca 17

Neumática Tratamiento del aire Filtro estándar 18

Neumática Tratamiento del aire Regulador estándar 19

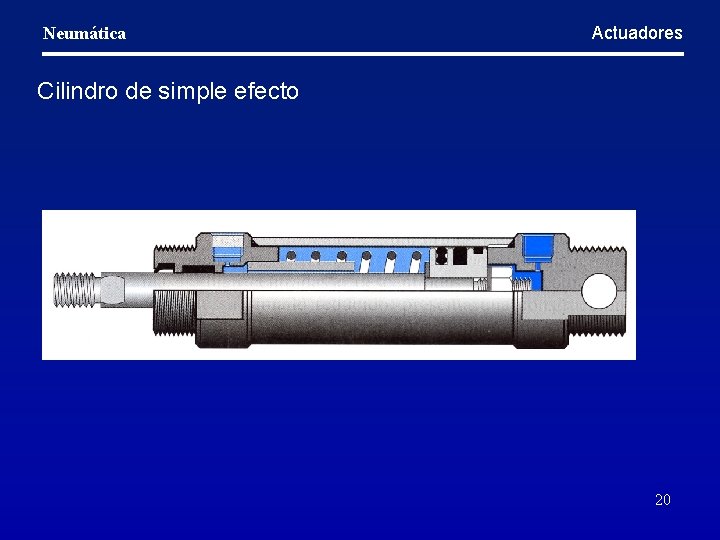

Neumática Actuadores Cilindro de simple efecto 20

Neumática Actuadores Cilindro de doble efecto 21

Neumática Actuadores Construcción del cilindro 22

Neumática Actuadores Cilindro de acero doble efecto en la industria alimentaria 23

Neumática Actuadores Cilindro de acero doble efecto en la industria alimentaria 24

Neumática Actuadores Fijación de cilindros 25

Neumática Válvulas de control direccional 26

Neumática Válvulas de control direccional 27

Neumática Válvulas de control direccional Válvula de 5 vias 28

Neumática Válvulas de control direccional Aplicación de la válvula de 5 vias 29

Neumática Ejemplos con Automation Studio 30

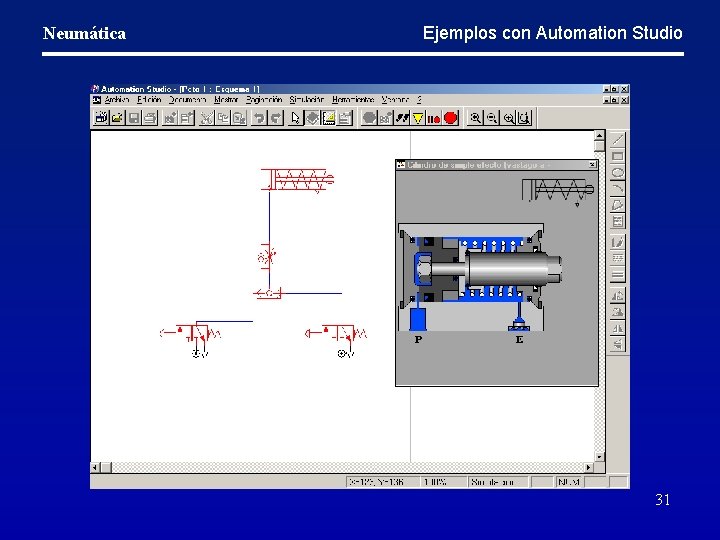

Neumática Ejemplos con Automation Studio 31

Neumática Ejemplos con Automation Studio 32
