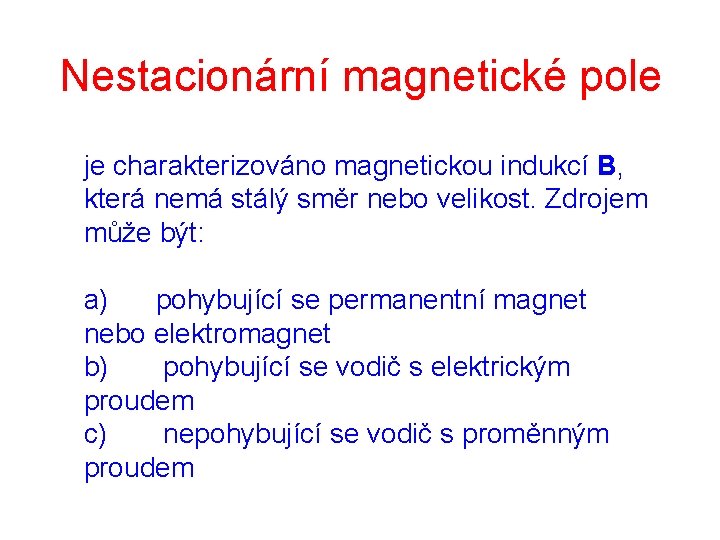

Nestacionární magnetické pole je charakterizováno magnetickou indukcí B, která nemá stálý směr nebo velikost. Zdrojem může být: a) pohybující se permanentní magnet nebo elektromagnet b) pohybující se vodič s elektrickým proudem c) nepohybující se vodič s proměnným proudem

Elektromagnetická indukce

Elektromagnetická indukce Nestacionární magnetické pole je příčinou vzniku indukovaného elektrického pole a tento jev nazýváme elektromagnetická indukce. Na koncích cívky vzniká elektromotorické napětí Ui a uzavřeným obvodem prochází indukovaný proud Ii.

Elektromagnetická indukce ANIMACE POKUSU Magnetické pole a jeho aplikace

Magnetický indukční tok B - vektor magnetické indukce n - normálový vektor

Magnetický indukční tok Jednotkou indukčního toku je weber.

Magnetický indukční tok

Faradayův zákon elektromagnetická indukce Jestliže magnetický indukční tok plochou ohraničenou vodičem se za dobu ∆t změní o ∆Φ, indukuje se ve vodiči elektromotorické napětí.

POHYB VODIČE V MAGNETICKÉM POLI POHYB VODIČE V MAG. POLI - ANIMACE

Indukovaný proud Lenzův zákon Indukovaný elektrický proud v uzavřeném obvodu má takový směr, že svým magnetickým polem působí proti změně magnetického indukčního toku, která je jeho příčinou.

Indukovaný proud Tlumení kmitů magnetu, který kývá nad měděnou destičkou Pád magnetu v hliníkové trubici

Indukované proudy vznikají nejen v cívkách, ale i v masivních vodičích (plechy, desky, hranoly, …), které jsou v proměnném magnetickém poli. Proudy indukované v plošných vodičích, které si můžeme představit jako miniaturní víry, se nazývají vířivé (Foucaltovy) proudy. Jejich objevitelem je francouzský fyzik Jean Bernard Leon Foucault (1819 - 1868). Jejich účinku se využívá k tlumení pohybu - např. brzdění hliníkového kotoučku v elektroměru: kotouček zasahuje do úzké mezery permanentního magnetu a při přerušení odběru proudu se prakticky ihned zastaví. Energie pohybujícího se kotoučku se přemění na energii indukovaných proudů. mg foucalt brzda mg foucalt kotouc mg foucalt nakl rovina mg levitace

Vlastní indukce Indukované elektrické pole vzniká ve vodiči i při změnách magnetického pole, které vytváří proud procházející vlastním vodičem.

Při přechodném ději se proud v obvodu s cívkou zvětšuje pomaleji než v obvodu bez cívky. Příčinou je vznik indukovaného napětí opačné polarity, než je napětí zdroje. Při přerušení proudu se indukuje napětí stejné polarity, jako má zdroj, ale značně větší velikosti.

Energie magnetického pole
