Nerozvtven a rozvtven elektrick obvod NEO REO doma
Nerozvětvený a rozvětvený elektrický obvod (NEO, REO) - doma máte NEO i REO … víš kde ? - co se stane v obou obvodech, když vyšroubuješ žárovku ? - co znamená, že jsou žárovky zapojené: - sériově - paralelně 45 min
Nerozvětvený elektrický obvod (NEO) schéma zapojení: žárovky jsou zapojeny: - tzv. sériově nebo-li za sebou
Samostatná práce – zapojení NEO 1) Připrav si stavebnici Elektřina 1 2) Sestav NEO složený ze: a) zdroje 2 x 1, 2 V b) dvou žárovek 2, 5 V c) vodičů d) spínače 3) Zakresli schéma NEO. 4) Sepni spínač. Která žárovka se rozsvítí jako první ? 5) Co se stane, když vyšroubuješ libovolnou žárovku ? POKUS
Rozvětvený elektrický obvod (REO) schéma zapojení: větve uzel žárovky jsou zapojeny: - tzv. paralelně nebo-li vedle sebe
Samostatná práce – zapojení REO 1) Připrav si stavebnici Elektřina 1 2) Sestav REO složený ze: a) zdroje 2 x 1, 2 V b) dvou žárovek 2, 5 V c) vodičů d) spínače 3) Zakresli schéma REO. 4) Sepni spínač. Která žárovka se rozsvítí jako první ? 5) Co se stane, když vyšroubuješ libovolnou žárovku ? POKUS

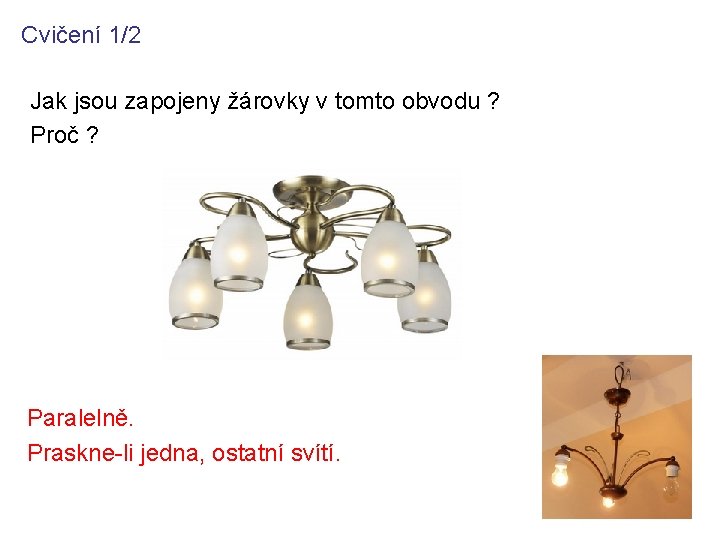

Cvičení 1/2 Jak jsou zapojeny žárovky v tomto obvodu ? Proč ? Paralelně. Praskne-li jedna, ostatní svítí.
Cvičení 2/2 Jak jsou zapojeny žárovky v tomto obvodu ? Proč ? Sériově. Praskne-li jedna, všechny zhasnou.
Nerozvětvený elektrický obvod (NEO) - žárovky jsou zapojeny tzv. sériově nebo-li za sebou - vyšroubováním žárovky přerušíme obvod (zhasnou všechny) - vánoční stromeček Rozvětvený elektrický obvod (REO) větev uzel - žárovky jsou zapojeny tzv. paralelně nebo-li vedle sebe - vyšroubováním žárovky přerušíme jednu větev (žárovky v ostatních větvích svítí) – lustr
OPAKOVÁNÍ 1/5 Jaké zapojení vidíš na obrázku ? a) sériové b) paralelní c) vedle sebe d) za sebou
OPAKOVÁNÍ 2/5 Která žárovka svítí, pokud je spínač sepnut ? A, B, C Která žárovka svítí, pokud je spínač rozepnut ? A, B Zapoj podle schématu …

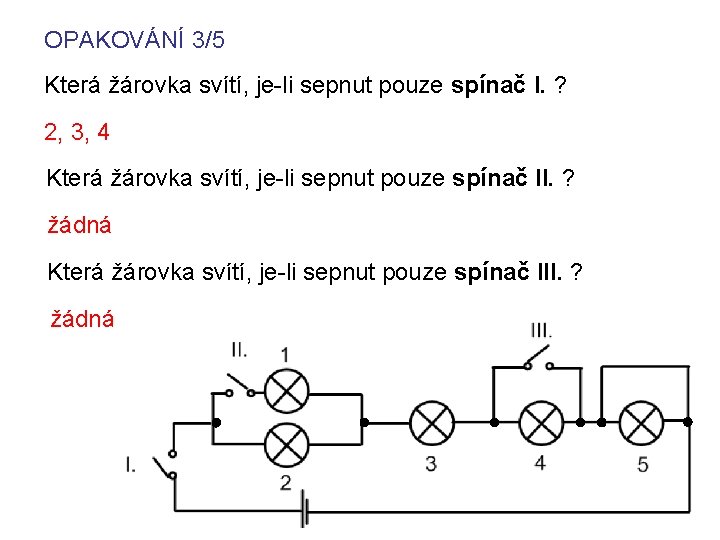

OPAKOVÁNÍ 3/5 Která žárovka svítí, je-li sepnut pouze spínač I. ? 2, 3, 4 Která žárovka svítí, je-li sepnut pouze spínač II. ? žádná Která žárovka svítí, je-li sepnut pouze spínač III. ? žádná
OPAKOVÁNÍ 4/5 Která žárovka svítí, je-li sepnut spínač I. a II. ? 1, 2, 3, 4 Která žárovka svítí, je-li sepnut spínač I. a III. ? 2, 3 Která žárovka svítí, je-li sepnut spínač II. a III. ? žádná
OPAKOVÁNÍ 5/5 Která žárovka svítí, jsou-li sepnuty všechny spínače ? 1, 2, 3
Samostatná práce 1/2 Které spínače musíme sepnout tak, aby: a) svítila pouze žárovka I. a III. b) zvonil pouze zvonek I. a II. c) svítila žárovka i zvonil zvonek I. , II. a III.
Samostatná práce 2/2 Žárovky jsou zapojeny podle schématu. Urči, které spínače musíš uzavřít, aby současně svítily pouze žárovky: a) A a B 1, 2, 3, 4 b) A a C 1, 2, 5 c) B a C 1, 3, 5
