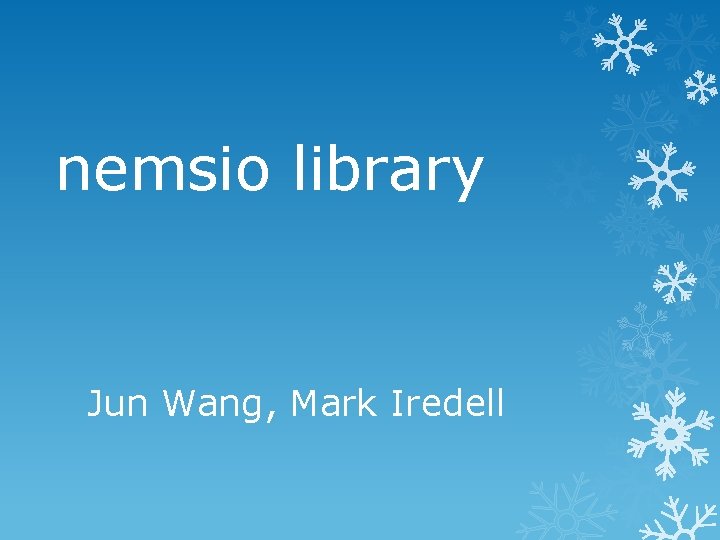

nemsio library Jun Wang Mark Iredell Introduction nemsio
nemsio library Jun Wang, Mark Iredell
Introduction nemsio is a package to support input/output in NOAA Environmental Modeling System (NEMS) Current NEMSIO can handle binary data and GRIB-1 data NEMSIO has serial version and MPI version

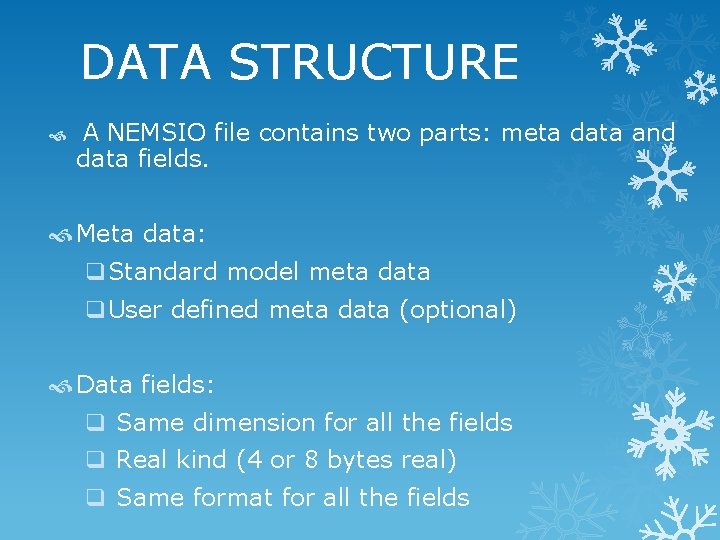

DATA STRUCTURE A NEMSIO file contains two parts: meta data and data fields. Meta data: q. Standard model meta data q. User defined meta data (optional) Data fields: q Same dimension for all the fields q Real kind (4 or 8 bytes real) q Same format for all the fields
Standard meta data required by NEMS model applications such as NMMB and GFS and NCEP GSI Total 12 meta data records, can be reduced by users First 2 meta data are required in all cases: q Gtype, gdatatype, modelname, version, nmeta q Nrec, idate, forecast time, dimention, nframe, nsoil, ntrac, jcap, ncldt, idsl, idvc, idvm, idrt, rlon_min, rlon_max, rlat_min, rlat_max 10 other meta data records: recname, reclevtyp and reclev (meta data 3: 5), vcoord, lat, lon, dx, dy, Cpi, Ri
User defined meta data extrameta in second standard meta data indicates if there any user defined meta data User defined mata data can have 5 data type: integer, real(4), real(8), logical and character(16) if extrameta is true, meta data record exists: q Nmetavari, nmetavarr, nmetavarl, nmetavarc, nmetavarr 8 q Nmetaaryi, nmetaaryr, nmetaaryl, nmetaaryc, nmetaaryr 8 User defined meta data records holds each meta data’s name, length (for array) and value
nemsio interfaces –serial version nemsio_init(iret) nemsio_finalize(iret) nemsio_open(gfile, gname, 'read|write|rdwr', optarg, iret) nemsio_close(gfile, iret) nemsio_getfilehead(gfile, optargs, iret) nemsio_getheadvar(gfile, argname, argval, iret) nemsio_getrechead(gfile, jrec, vname, vlevtyp, vlev, iret) nemsio_setfilehead(gfile, optarg, iret) nemsio_readrec(gfile, jrec, data, nframe, iret) nemsio_readrecv(gfile, name, levtyp, lev, data, nframe, iret) nemsio_writerec(gfile, jrec, itr, zhour, data, iret) nemsio_writerecv(gfile, name, levtyp, lev, itr, zhour, data, iret)
nemsio parallel version o Using MPI 2 o More efficient for file size ~GB
nemsio interface – parallel version nemsio_open(gfile, gfname, gaction, mp i_comm, optargs, iret) nemsio_denseread(gfile, ista, iend, jsta, jend, data, iret) nemsio_densewrite(gfile, ista, iend, jsta, jend, data, jrecs, jrece, iret)
Utilities for nemsio files nemsio_read: read a nemsio file, list all the meta data information and maxium/minium of each data field nemsio_get: get value of a specific meta data variable or a data field mknmmbctl: create. ctl file from a nemsio file for viewing the data in Grads nemsio_cvt: convert a nemsio file from big/little endian to little/big endian

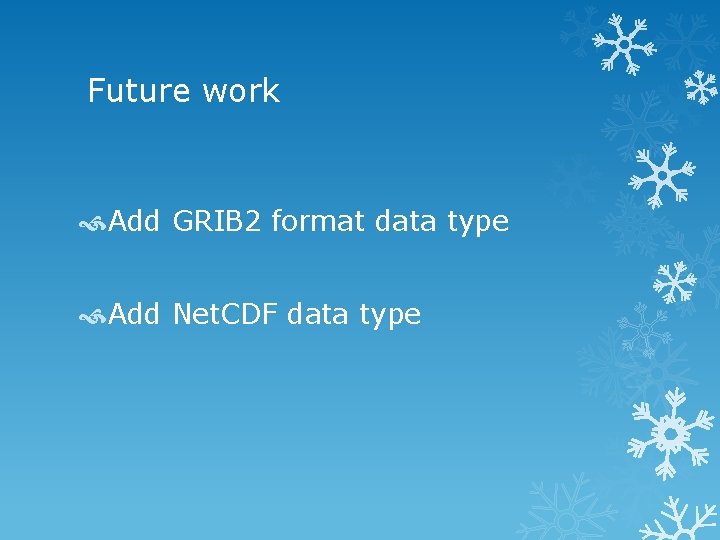

Future work Add GRIB 2 format data type Add Net. CDF data type

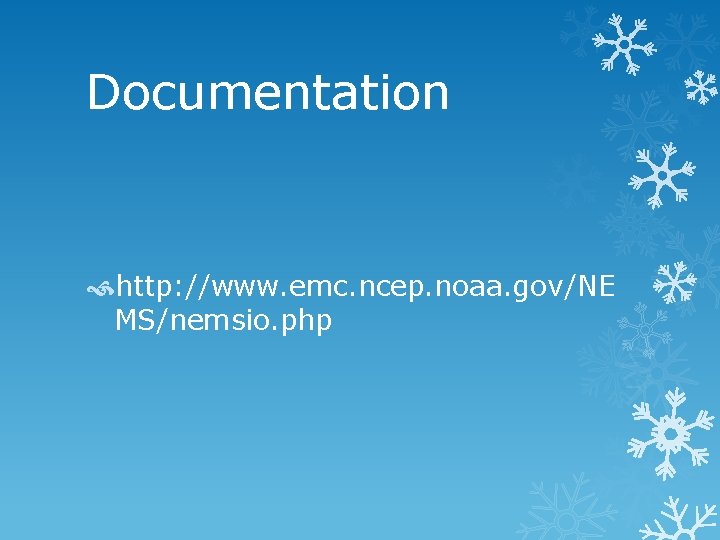

Documentation http: //www. emc. ncep. noaa. gov/NE MS/nemsio. php
