Nelineární řešení průhybu konzoly II Petr Frantík Ústavební mechaniky Ústav automatizace inženýrských úloh a informatiky Fakulta stavební, Vysoké učení technické v Brně

Konstrukce

Podmínky řešení - prizmatický prut (fyzikálně-mechanické vlastnosti neproměnné po délce prutu) - dostatečně štíhlý prut (fyzikálně lineární materiál) a průřez prutu smykově a normálově tuhý (zanedbána práce normálových a posouvajících sil)

Existence více řešení Experimentálně ověřené tvary 2. stabilní 1. nestabilní 1. stabilní

Existence více řešení Experimentálně ověřené tvary: 1. stabilní řešení

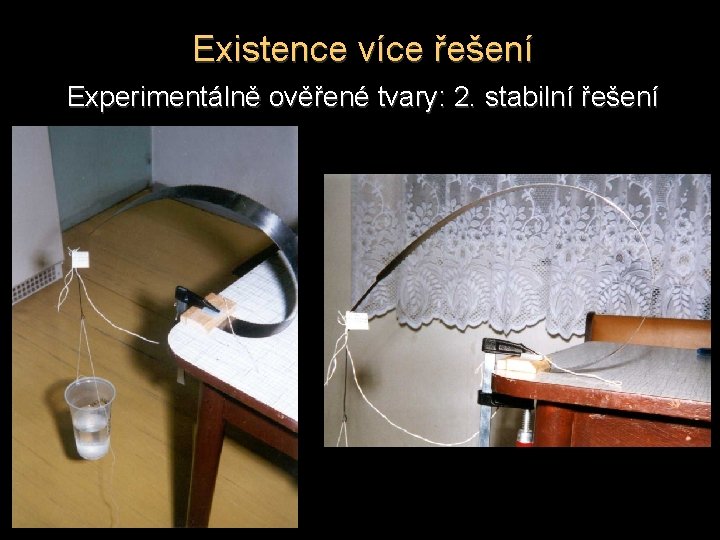

Existence více řešení Experimentálně ověřené tvary: 2. stabilní řešení

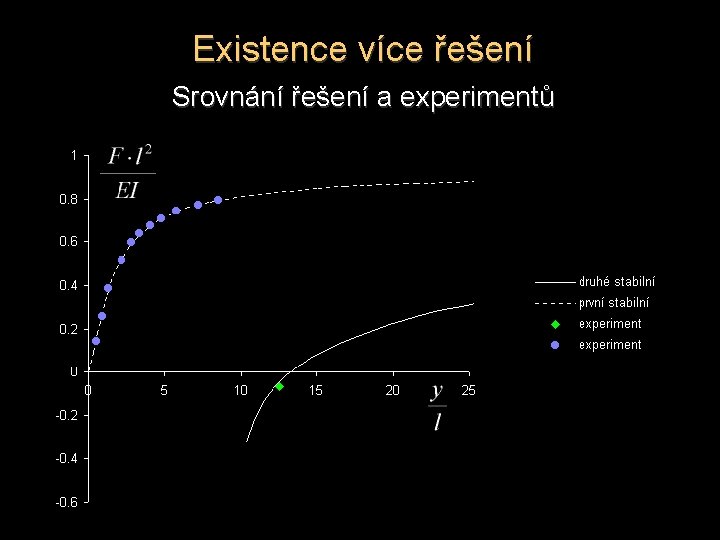

Existence více řešení Srovnání řešení a experimentů

Vznik / zánik druhého stabilního řešení Potenciální energie jednostupňového modelu

Vznik / zánik druhého stabilního řešení Potenciální energie jednostupňového modelu

Další stabilní řešení Potenciální energie jednostupňového modelu

Další stabilní řešení (? ) Příklad nalezených tvarů a srovnání

Simulace Použitý model MTFKP (metoda tuhých fyzických konečných prvků)

Poděkování Vytvořeno v rámci výzkumného záměru reg. č. CEZ J 22/98: 261100009
