Nekaj demonstracijskih poskusov iz moderne fizike Gorazd Planinšič, FMF maj 2005
EMISIJSKI IN ABSORBCIJSKI SPEKTRI PLINOV Široko dostopna svetila, ki dajo črtaste spektre Emisijski črtasti spektri: Øvarčna žarnica Ø‘black light’ Øklasična fluorescentna svetilka (+ zvezni sp. ) Ø (Na svetilka) energijska stanja elektronov v atomu foton
Absorbcijski spektri: ØNeodim žarnica za gojenje rastlin (močna abs. črta pri 580 nm; ØOčala za stekopihače: abs. Na črt: 589, 0 in 589, 6 nm) foton
“Varčna” žarnica (230 V, 20 W) Dekorativna UV ž. za računalnike (12 V) Navadna (Hg) fluorescentna sv. (230 V, 20 W)
Absorbcijski spekter Nd Žarnica za gojenje rastlin (na W nitko + Nd; 230 V, 75 W) cca 580 nm

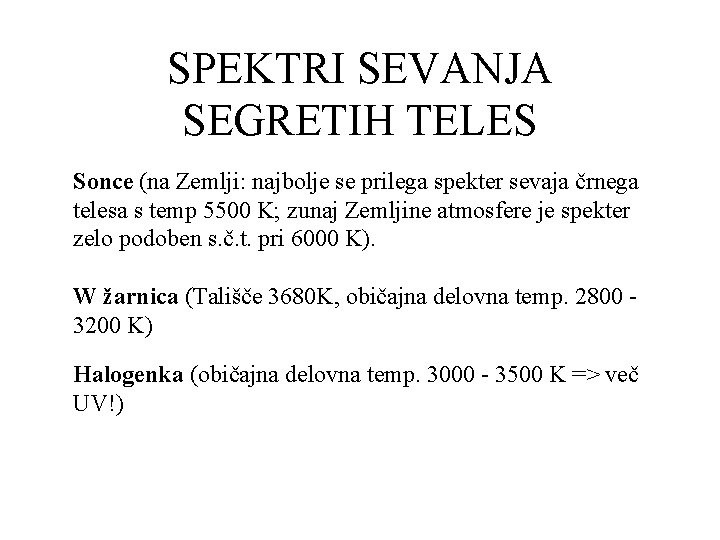

SPEKTRI SEVANJA SEGRETIH TELES Sonce (na Zemlji: najbolje se prilega spekter sevaja črnega telesa s temp 5500 K; zunaj Zemljine atmosfere je spekter zelo podoben s. č. t. pri 6000 K). W žarnica (Tališče 3680 K, običajna delovna temp. 2800 3200 K) Halogenka (običajna delovna temp. 3000 - 3500 K => več UV!)
Planckov zakon za sevanje črnega telesa “kalkulator” sevalnih spektrov črnega telesa http: //csep 10. phys. utk. edu/guidry/java/planck. html

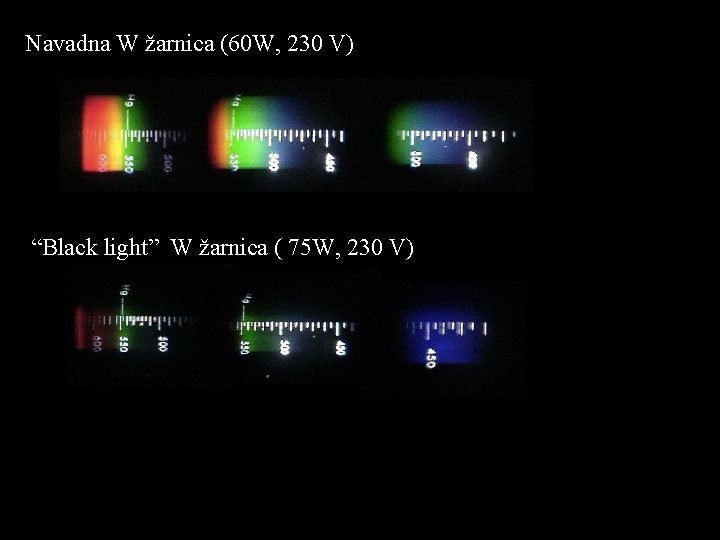

Navadna W žarnica (60 W, 230 V) “Black light” W žarnica ( 75 W, 230 V)
EMISIJSKI SPEKTRI POLPREVODNIKOV (LED) Spektri barvnih LED Fotoni energijski pasovi

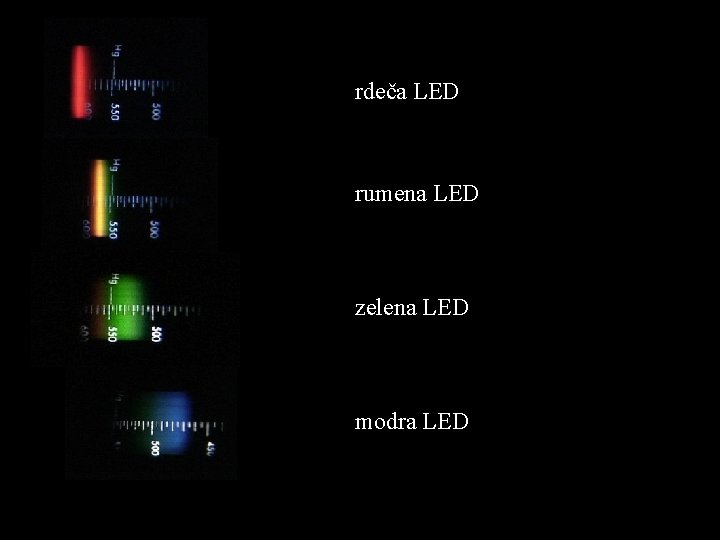

rdeča LED rumena LED zelena LED modra LED

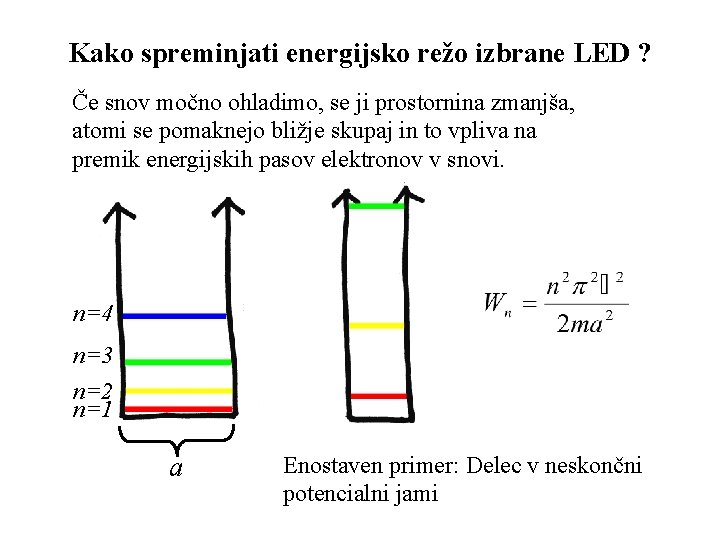

Kako spreminjati energijsko režo izbrane LED ? Če snov močno ohladimo, se ji prostornina zmanjša, atomi se pomaknejo bližje skupaj in to vpliva na premik energijskih pasov elektronov v snovi. n=4 n=3 n=2 n=1 a Enostaven primer: Delec v neskončni potencialni jami

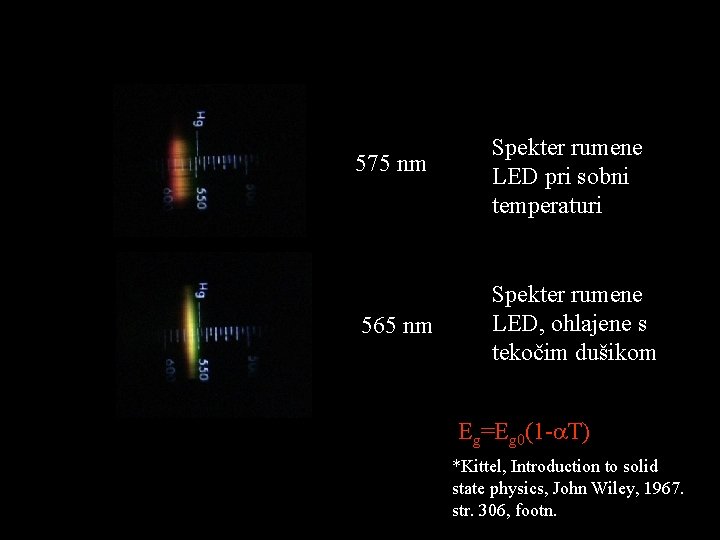

575 nm 565 nm Spekter rumene LED pri sobni temperaturi Spekter rumene LED, ohlajene s tekočim dušikom Eg=Eg 0(1 -a. T) *Kittel, Introduction to solid state physics, John Wiley, 1967. str. 306, footn.
Primer vezave LED za poskus s tekočim dušikom rumene LED v tekoči dušik (77 K) pri sobni temp. (300 K)
