NEK ŽIVLJENJE NUKLEARNE ELEKTRARNE KRŠKO

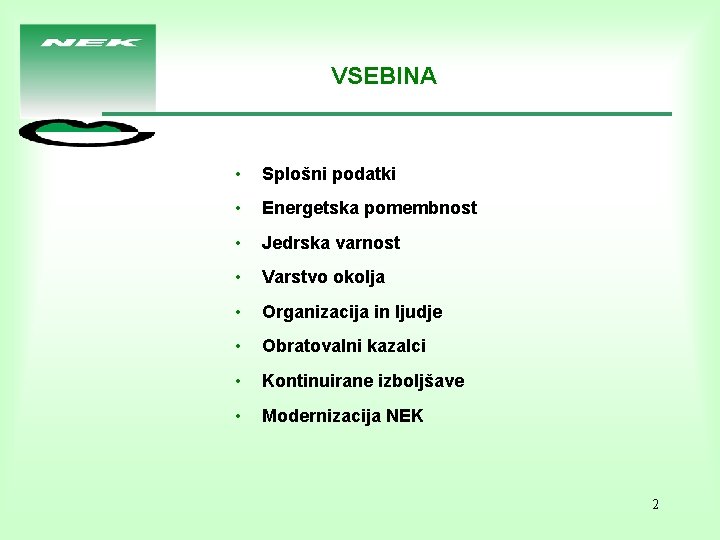

VSEBINA • Splošni podatki • Energetska pomembnost • Jedrska varnost • Varstvo okolja • Organizacija in ljudje • Obratovalni kazalci • Kontinuirane izboljšave • Modernizacija NEK 2
Splošni podatki • Westinghouse 2 kraka, PWR, pogodba na ključ • Investicija dveh republik • Gilbert kot glavni projektant in arhitekt • Odločitev 1970 • Začetek gradnje 1975 • Začetek obratovanja reaktorja september, 1981 • Prava sinhronizacija oktober, 1981 • Začetek komercialnega obratovanja januar, 1983 3
Splošni podatki • Moč Začetna (MW) Po zamenjavi uparjalnikov 2000 (MW) Moč reaktorja 1876 1994 Moč primarnega sistema 1882 2000 Bruto moč na generatorju 664 707 Neto moč na generatorju 632 676 Maksimalna odvisna moč 620 656 4
Splošna shema NEK 5
Proizvodnja in poraba električne energije v SLO 2003 2002 Porast porabe 7, 8% 2003 6
Skupna proizvedena energija v NEK Cilj 2004: >5. 059 TWh Skupno: 92, 183 TWh [TWh] 7 [Leto]
Jedrska varnost Verjetnostna varnostna ocena IPE Level 1 NPP Krško PSA Project Assessment of core-melt frequency on the basis of analyses of sequences of internal events resulting from plant design configuration Completed 1994 IPE Level 2 Assessment of radionuclide releases from the reactor core into the environment made on the basis of analyses of physical and chemical phenomena of accidents and containment response Completed 1995 IPEEE External Events Analysis of the risk resulting from external events (earthquakes, floods, transport accidents) Completed 1996 PSA for SDM Analyses of shut-down risks resulting from different conditions of the systems significant for shut-down and from typical abnormal events Completed Ph. 1: 1994 Ph. 2: 1999 “Living” PSA Model of decision-making about safety issues and measures taken with respect to the set objectives and requirements based on risk assessment In use 8

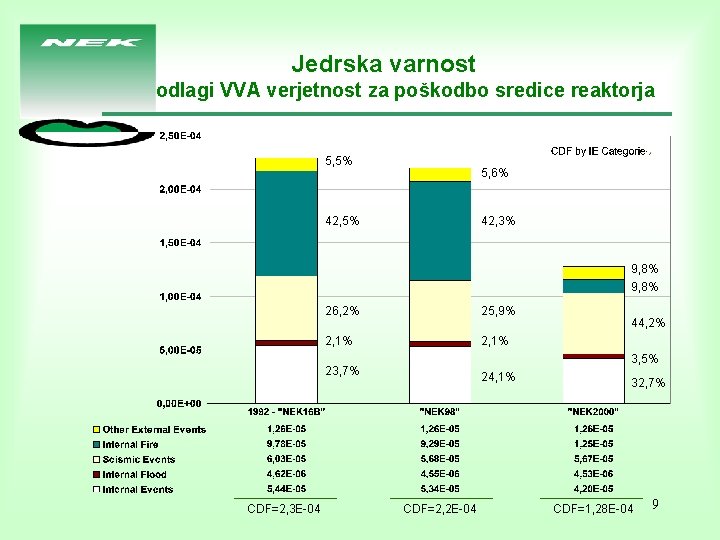

Jedrska varnost Na podlagi VVA verjetnost za poškodbo sredice reaktorja 5, 5% 5, 6% 42, 5% 42, 3% 9, 8% 26, 2% 25, 9% 2, 1% 3, 5% 23, 7% CDF=2, 3 E-04 44, 2% 24, 1% CDF=2, 2 E-04 32, 7% CDF=1, 28 E-04 9
Jedrska varnost Uporaba VVA v praksi • Planiranje vzdrževanja na moči • Planiranje, kontrola in izvedba remontov • Pregled in optimizacija modifikacij • Periodični pregled varnosti • Optimizacija operativnih zahtev 10
Varovanje okolja Radioaktivni odpadki • Cilj – Zagotoviti varno, zanesljivo in optimalno začasno skladiščenje na lokaciji NEK • Iztrošeno jedrsko gorivo – Shranjeno v bazenu za iztrošeno gorivo z prostorom do konca predvidene dobe obratovanja • Nizko in srednje radioaktivni odpad – Koncem 2003 - 2253 m 3 – Stalni program redukcije volumna nastajanja odpada z uporabo posebnih sistemov – Večnamenska zgradba shranjuje stara uparjalnika in druge komponente 11

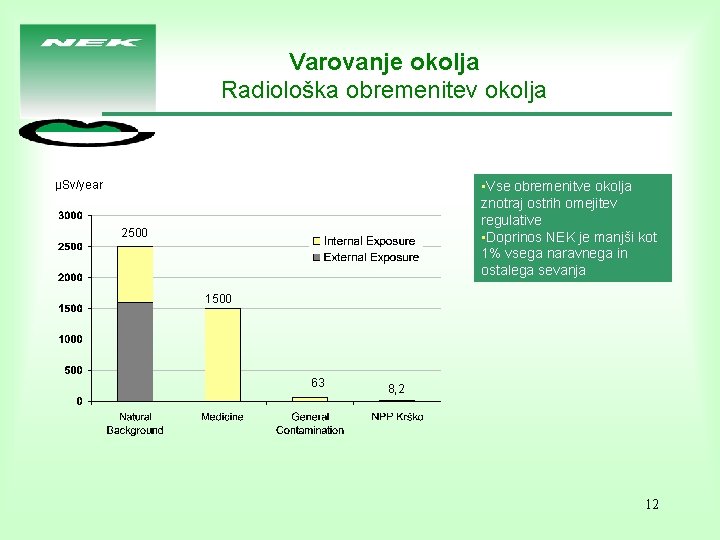

Varovanje okolja Radiološka obremenitev okolja • Vse obremenitve okolja znotraj ostrih omejitev regulative • Doprinos NEK je manjši kot 1% vsega naravnega in ostalega sevanja μSv/year 2500 1500 63 8, 2 12
Varovanje okolja Tekoči izpusti Skupna aktivnost tricija (H-3) v tekočinskih izpustih na leto 13
Varovanje okolja rotection of Environmet Tekoči izpusti Skupna aktivnost brez tricija H-3 14

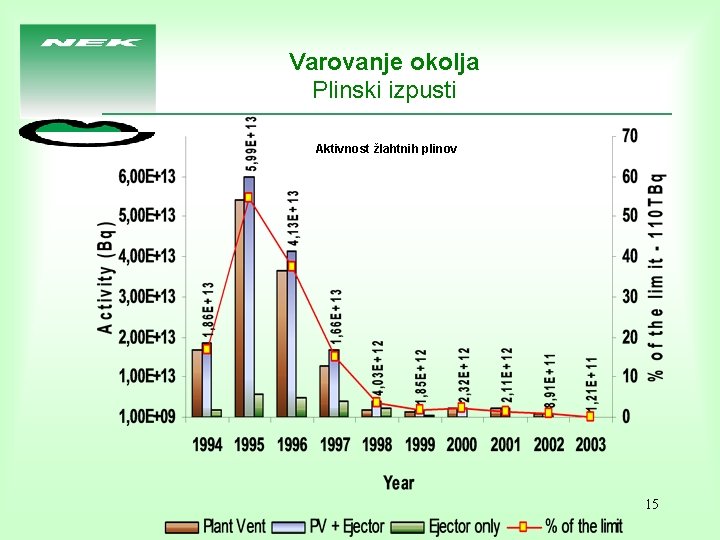

Varovanje okolja Plinski izpusti Aktivnost žlahtnih plinov 15
Varovanje okolja Plinski izpusti Jod (I-131 equivalent) na leto 16
Organizacija in ljudje Interna organizacija KSC (Krško Safety Committee) Predsednik in Član uprave NEK KRVVO (Committee for Rad. Safety and Env. Protection) Direktor financ Tehnični direktor Vodaj operative Vodja vzdrževanja Varstvo pri delu Radiološka zaščita Svetovalci Direktor inženiringa Inženirska podpora Modifikacije in investicije Analize in dovoljenja Direktor kvalitete QC Direktor splošne administracije Direktor nabave Domača nabava Zunanja QA nabava Usposabljanje Varovanje Procesna informatika Poslovna informatika Kemija Jedrsko gorivo Neodvisna Ocena varnosti 17
Organizacija in ljudje Zunanja organiziranost Lastniško upravljanje Nadzor varnosti Uprava za jedrsko varnost HEP Varnostni komite KSC ELES. GEN EU-WENRA IAEA WANO Skupščina in Nadzorni svet NEK 18
Organizacija in ljudje Stabilnost kadrovske strukture ·Odhodi se pokrivajo z prestruktuiranjem in optimizacijo ·Ohranja se glavne dejavnosti ·Stalna nadgradnja znanja in sposobnosti ·Redukcija skupnega števila zaposlenih 19
Organizacija in ljudje Osebje z posebnim dovoljenjem • Veljavnost dovoljenja 1 - 4 let • 6 izmen, 5 (6) licenciranih na izmeno (2 SRO, 2 (3) RO, 1 STA) • 24 licenciranih inženirjev (SRO) opravlja svetovalno funkcijo (SE) 20

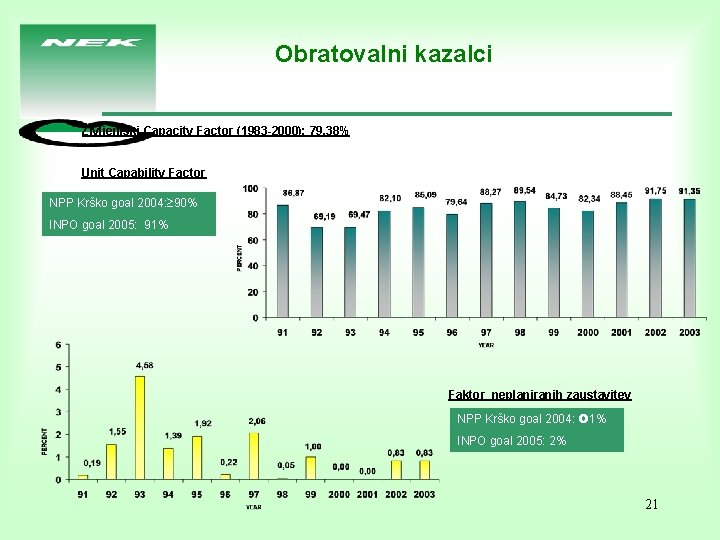

Obratovalni kazalci Življenjski Capacity Factor (1983 -2000): 79, 38% Unit Capability Factor NPP Krško goal 2004: 90% INPO goal 2005: 91% Faktor neplaniranih zaustavitev NPP Krško goal 2004: 1% INPO goal 2005: 2% 21
Obratovalni kazalci Neplanirane zaustavitve na 7000 obratovalnih ur reaktorja NPP Krško goal 2004: 1 INPO goal 2005: 1 Termalni izkoriščenost NPP Krško goal 2004: <= 2, 95% 22
Obratovalni kazalci Skupna komulativna doza sevanja NPP Krško goal 2004: 800 m man. Sv INPO goal 2005: 650 m man Sv Volumen radioaktivnega odpada NPP Krško goal 2004: 45 m 3 23
Obratovalni kazalci NPP Krško goal 2004: 0, 60 INPO goal 2005: 0, 30 VALUE PER 200 000 MAN-HOURS WORKED Varnost pri delu Razpoložljivost SI sistema NPP Krško goal 2004: 0, 005 INPO goal 2005: 0, 020 24
Obratovalni kazalci Razpoložljivost AF sistema NPP Krško goal 2004: 0, 005% EMERGENCY AC POWER SYSTEM PERFORMANCE INPO goal 2005: 0, 020 Zanesljivost ele. Napajanja DG NPP Krško goal 2004: 0, 005% INPO goal 2005: 0, 025 25
Obratovalni kazalci Zanesljivost goriva NPP Krško goal 2004: 5 E-04 INPO goal 2005: Zero fuel defects Indeks kemije NPP Krško goal 2004: 1, 1 INPO goal 2005: 1, 1 26

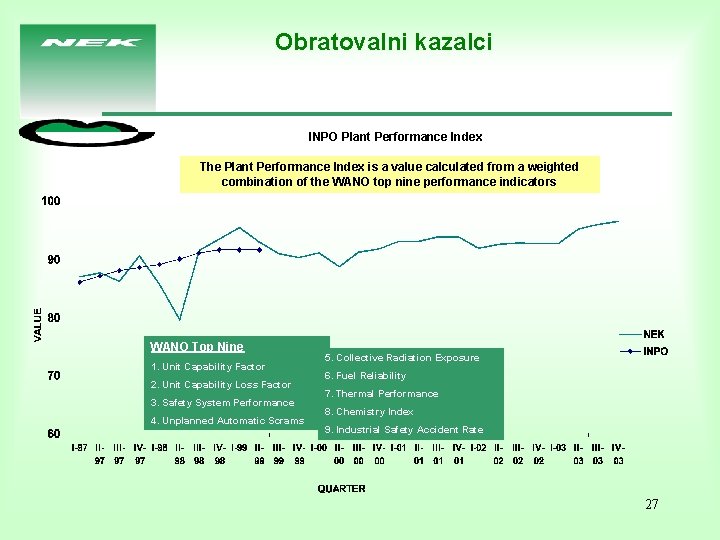

Obratovalni kazalci INPO Plant Performance Index The Plant Performance Index is a value calculated from a weighted combination of the WANO top nine performance indicators WANO Top Nine 1. Unit Capability Factor 2. Unit Capability Loss Factor 3. Safety System Performance 4. Unplanned Automatic Scrams 5. Collective Radiation Exposure 6. Fuel Reliability 7. Thermal Performance 8. Chemistry Index 9. Industrial Safety Accident Rate 27

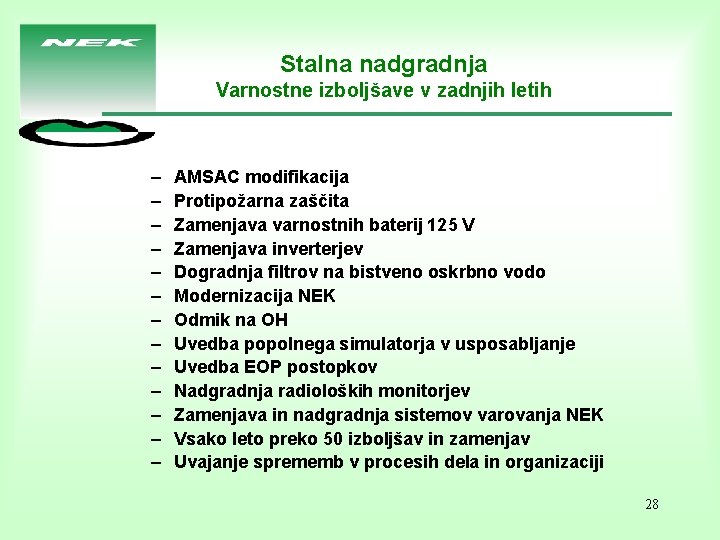

Stalna nadgradnja Varnostne izboljšave v zadnjih letih – – – – AMSAC modifikacija Protipožarna zaščita Zamenjava varnostnih baterij 125 V Zamenjava inverterjev Dogradnja filtrov na bistveno oskrbno vodo Modernizacija NEK Odmik na OH Uvedba popolnega simulatorja v usposabljanje Uvedba EOP postopkov Nadgradnja radioloških monitorjev Zamenjava in nadgradnja sistemov varovanja NEK Vsako leto preko 50 izboljšav in zamenjav Uvajanje sprememb v procesih dela in organizaciji 28
Stalna nadgradnja Izboljšave izvedene letos v remontu – – – – Zamenjava tehnologije priprave vode Zamenjava HD inštrumentacije in kontrole Zamenjava izmenjevalca toplote TC Zamenjava alarmnega sistema Zamenjava radioloških področnih monitorjev Zamenjava krmiljenja polj v 400 KV stikališču Zamenjava regulatorja napetosti XR Zamenjava 220 V akumulatorjev 29
Modernizacija NEK – Predstavlja največjo investicijo v obratovanju NEK – Izvedena uspešno in varno – Doseženi dobri varnostni in obratovalni rezultati – Ogled filma narejenega takoj po izvedbi 30
