Nedves fermentációs biogáz termelés 2013. szeptember 19.

Biogáz keletkezésének alapelve

Biogáz keletkezésének alapelve Szerves anyag, “hulladék”

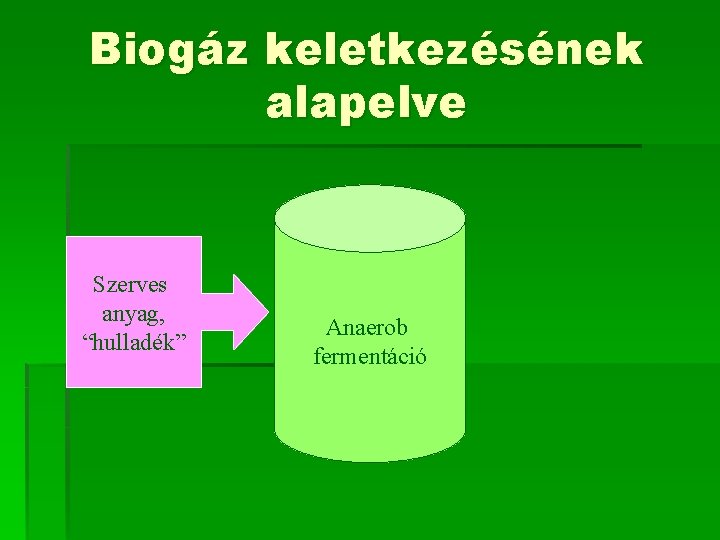

Biogáz keletkezésének alapelve Szerves anyag, “hulladék” Anaerob fermentáció

Biogáz keletkezésének alapelve Szerves anyag, “hulladék” BIOGÁZ Anaerob fermentáció TÁPANYAG

Szerves anyag, “hulladék” Sorszám Szerves anyagok „ hulladék“ Alapanyag szubsztrát Szárazanyagtartalom (%) Biogáz hozam (m³/t) Metán (CH 4) tartalom (%) A 1. 2. 3. 4. 5. Állati trágyák Marhatrágya Sertéstrágya Baromfi trágya Marha hígtrágya Sertés hígtrágya 25 -30 20 -25 30 -35 8 -11 7 -8 40 -50 50 -60 70 -90 20 -35 60 60 60 -70 B 1. 2. 3. 4. 5. Szántóföldi növények Silókukorica Kalászos teljes növény Cukorrépa Répalevél Fű szenázs 20 -35 30 -35 23 -25 16 -18 25 -50 170 -200 170 -220 170 -180 70 -80 170 -200 50 -55 55 53 -54 54 -55 C 1. 2. 3. 4. 5. Élelmiszeripari melléktermék Melasz Szőlőtörköly Gyümölcstörköly Sörtörköly Gabona szeszmoslék 80 -90 40 -50 25 -45 20 -25 6 -8 290 -340 250 -270 250 -280 100 -130 30 -50 70 -75 65 -70 59 -60 58 -65 D 1. 2. 3. Kommunális hulladék Konyhai élelmiszer-hulladék Szennyvíziszap Zöld kaszálék 9 -37 5 -24 10 -12 50 -480 35 -280 150 -200 45 -61 60 -72 55 -65 ALAPANYAGOK BIOGÁZHOZAMA

Anaerob fermentáció szakaszai Szerves makromolekulák zsírok, olajok, fehérjék, szénhidrátok hidrolízis Vízoldékony szerves monomerek zsírsavak, aminósavak, mono- és diszacharidok acidogenezis Illékony zsírsavak acetogenezis Ecetsav H 2, CO 2 metanogenezis Biogáz (CH 4, CO 2) A BIOGÁZ KELETKEZÉSE

BIOGÁZ TÁPANYAG Biogáz összetétele • Fő komponensek: – Metán 45 -55% gázmotor minimum – 45% – Szén-dioxid 30 -40% – Nitrogén 2 - 8% – Oxigén 0 - 1% • Mellék komponensek: – A gáz képződés melléktermékei ( vízpára, kénhidrogén, ammónia, hidrogén)

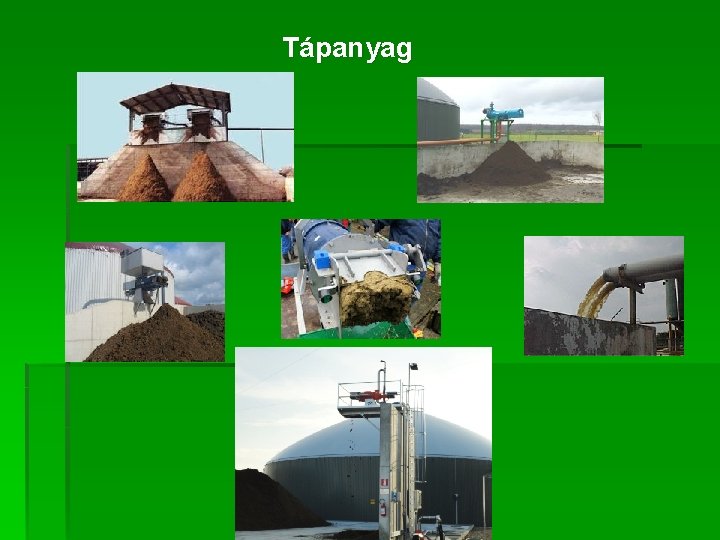

Tápanyag

A biogáz energetikai hasznosításának elvi vázlata BIOGÁZ ERŐMŰ FELOSZTÁSA

Folyamatábra 2 1 3

1

2

9, 5 MW 3 Gázmotor 5, 6 MW 1 MW 0, 5 MW 8 k. W 50 k. W

A biogáz hasznosításának általános lehetőségei § Hőtermelés § Villamos energia termelés § Kapcsolt energia termelés, villamos energia és hő együttes előállítása Gáztisztítás, értékesítés ( Biometán ) § CO 2 leválasztás § § Tüzelőanyag cella (hidrogén és oxigén elektrokémiai egyesítése, egyen-áram keletkezik, valamint víz és széndioxid)

Biogáz üzem energiamérlege Salix viminalis – egyéves hajtások négyéves tövön.

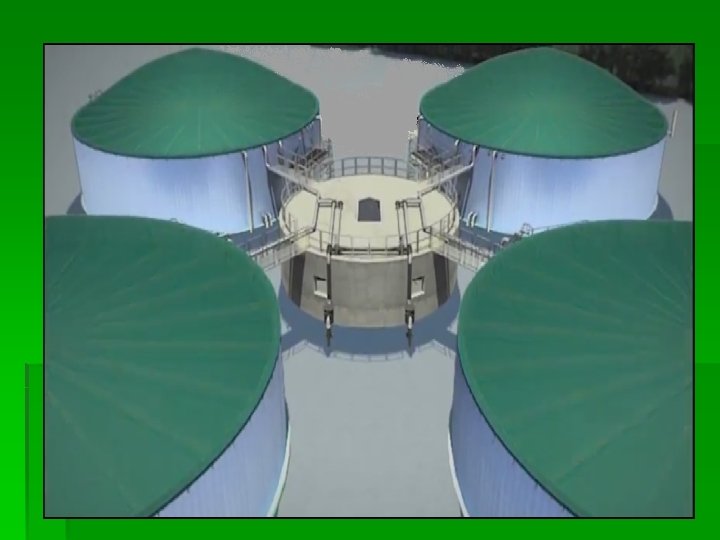

A biogáz termelés folyamata

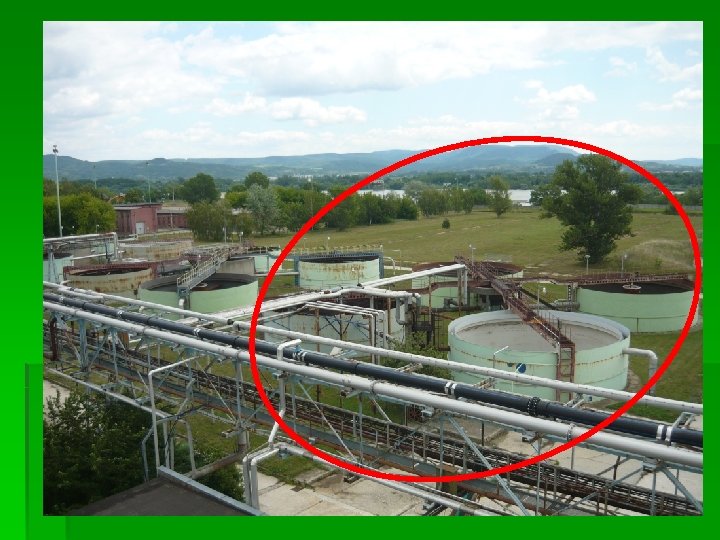

Az ipari park területére tervezett biogáz üzem

Köszönöm a figyelmet.
