ndice de diapositivas Qu sabes de Estructuras naturales

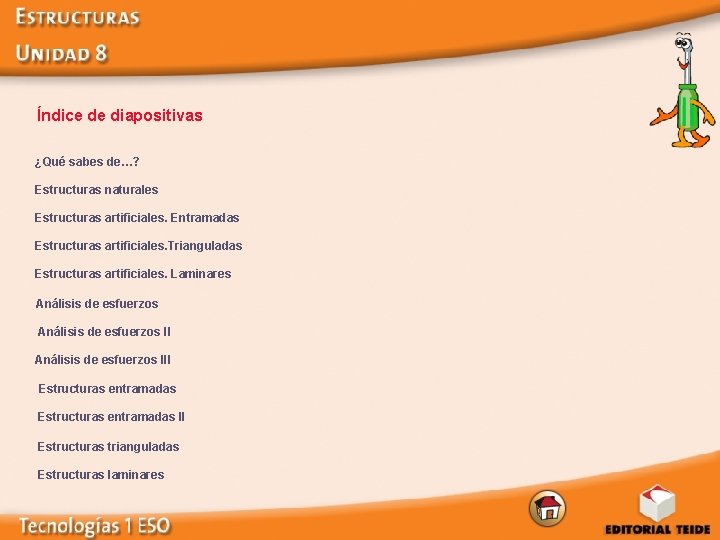

Índice de diapositivas ¿Qué sabes de…? Estructuras naturales Estructuras artificiales. Entramadas Estructuras artificiales. Trianguladas Estructuras artificiales. Laminares Análisis de esfuerzos III Estructuras entramadas II Estructuras trianguladas Estructuras laminares

Sumario Estructuras • Naturales • Artificiales Esfuerzo en las estructuras Elementos resistentes de las estructuras • Entramadas • Triangulares • Laminares

¿Qué sabes de…? 1. Observa el dibujo de Leonardo y el avión. ¿Qué similitudes tienen? 2. Para realizar la estructura de la fotografía de la torre se ha utilizado básicamente acero. Observa cómo están unidas las barras. ¿Qué figura aparece constantemente en la disposición de las mismas? 3. En la silla que utilizas en este momento, ¿a qué esfuerzo está sometido básicamente el asiento? 4. ¿Qué parte de la vivienda soporta todo el peso de la misma? ¿Por qué crees que las vigas de una vivienda se encuentran entre sus elementos horizontales?

Estructuras naturales Naturales Estructuras Entramadas Artificiales Trianguladas Laminares Naturales Son las que se pueden encontrar en la naturaleza sin la intervención del hombre.

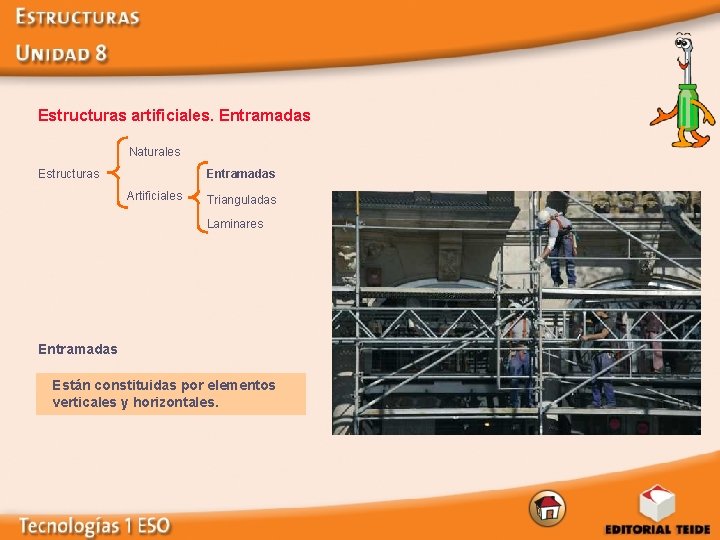

Estructuras artificiales. Entramadas Naturales Estructuras Entramadas Artificiales Trianguladas Laminares Entramadas Están constituidas por elementos verticales y horizontales.

Estructuras artificiales. Trianguladas Naturales Estructuras Entramadas Artificiales Trianguladas Laminares Trianguladas Están formadas por barras de diferentes perfiles formando triángulos.

Estructuras artificiales. Laminares Naturales Estructuras Entramadas Artificiales Trianguladas Laminares Están formadas por láminas que dándoles diferentes formas aumentan su resistencia.

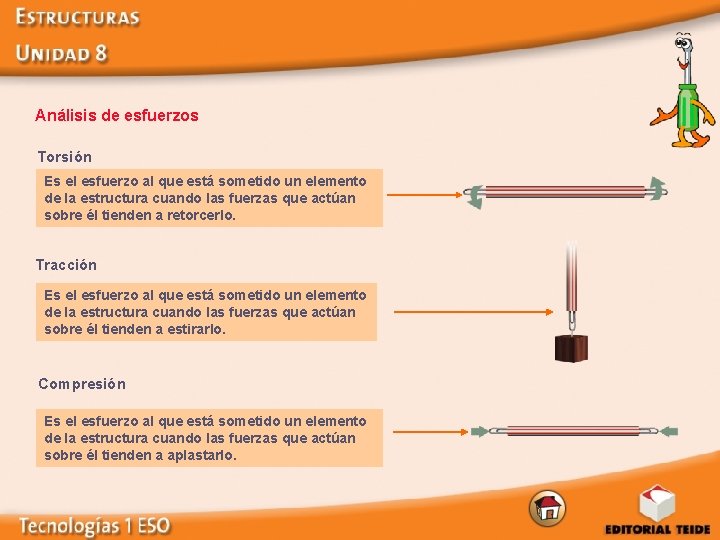

Análisis de esfuerzos Torsión Es el esfuerzo al que está sometido un elemento de la estructura cuando las fuerzas que actúan sobre él tienden a retorcerlo. Tracción Es el esfuerzo al que está sometido un elemento de la estructura cuando las fuerzas que actúan sobre él tienden a estirarlo. Compresión Es el esfuerzo al que está sometido un elemento de la estructura cuando las fuerzas que actúan sobre él tienden a aplastarlo.

Análisis de esfuerzos II Flexión Es el esfuerzo al que está sometido un elemento de la estructura cuando las fuerzas que actúan sobre él tienden a curvarlo. Corte (o cizalladura) Es el esfuerzo al que está sometido un elemento de la estructura cuando las fuerzas que actúan sobre él tienden a cortarlo.

Análisis de esfuerzos III

Estructuras entramadas Pilares Pared maestra

Estructuras entramadas II Cuchillo Jácena o viga maestra Luz Tornapunta Nudo Envigado Cartela Forjado Viga voladiza Pilares Pared maestra

Estructuras trianguladas

Estructuras laminares
