NÁBOJ A ELEKTRICKÉ POLE

NÁBOJ A ELEKTRICKÉ POLE vlastnost elementárních částic

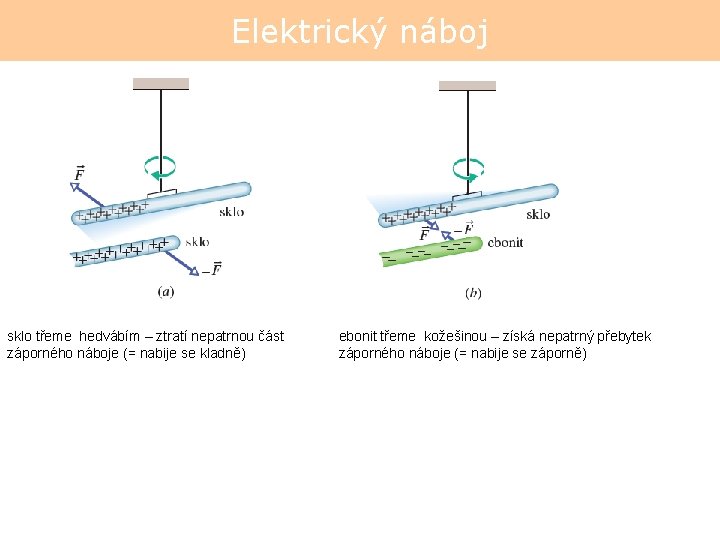

Elektrický náboj sklo třeme hedvábím – ztratí nepatrnou část záporného náboje (= nabije se kladně) ebonit třeme kožešinou – získá nepatrný přebytek záporného náboje (= nabije se záporně)

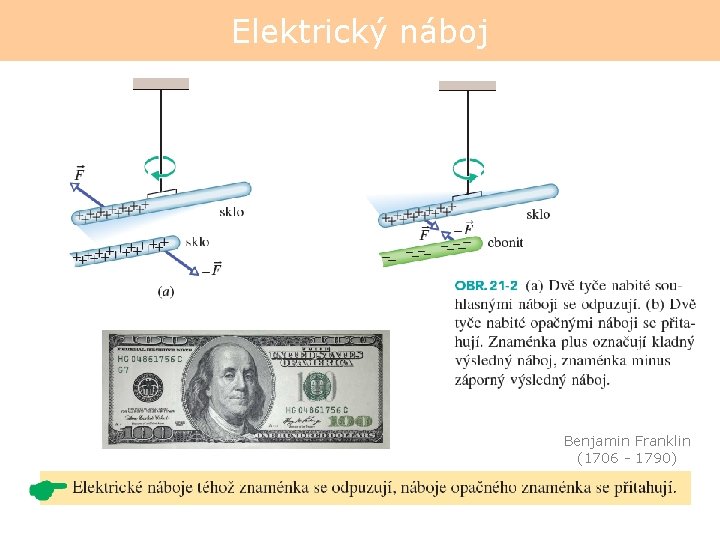

Elektrický náboj Benjamin Franklin (1706 - 1790)

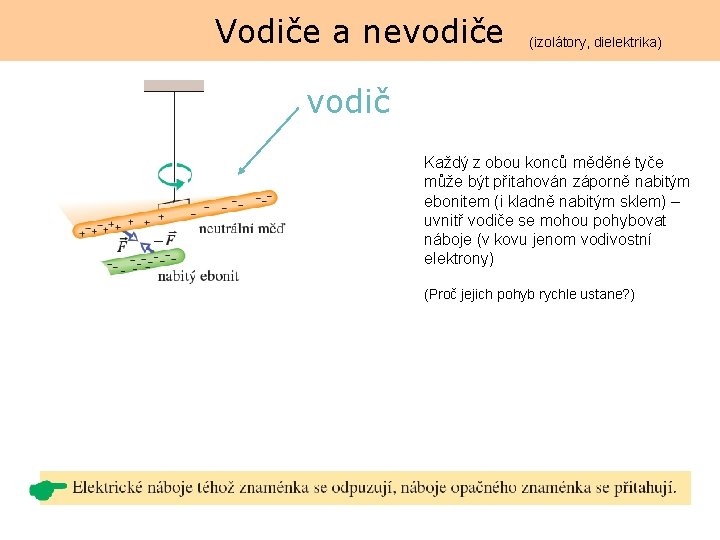

Vodiče a nevodiče (izolátory, dielektrika) vodič Každý z obou konců měděné tyče může být přitahován záporně nabitým ebonitem (i kladně nabitým sklem) – uvnitř vodiče se mohou pohybovat náboje (v kovu jenom vodivostní elektrony) (Proč jejich pohyb rychle ustane? )

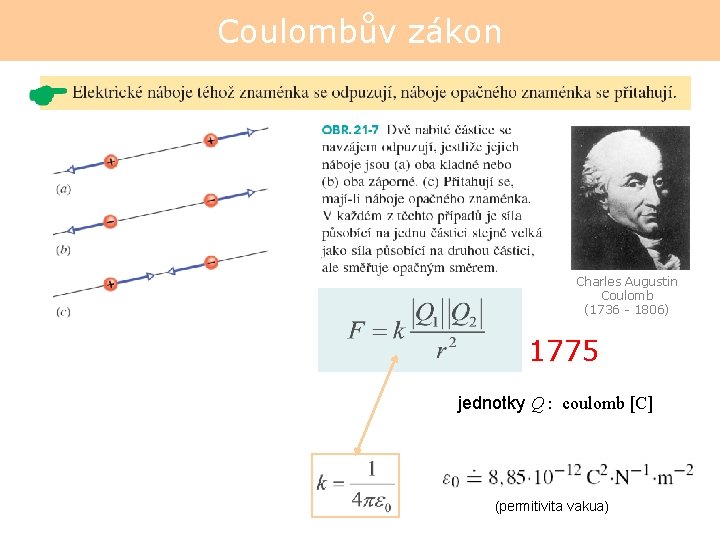

Coulombův zákon Charles Augustin Coulomb (1736 - 1806) 1775 jednotky Q : coulomb [C] (permitivita vakua)

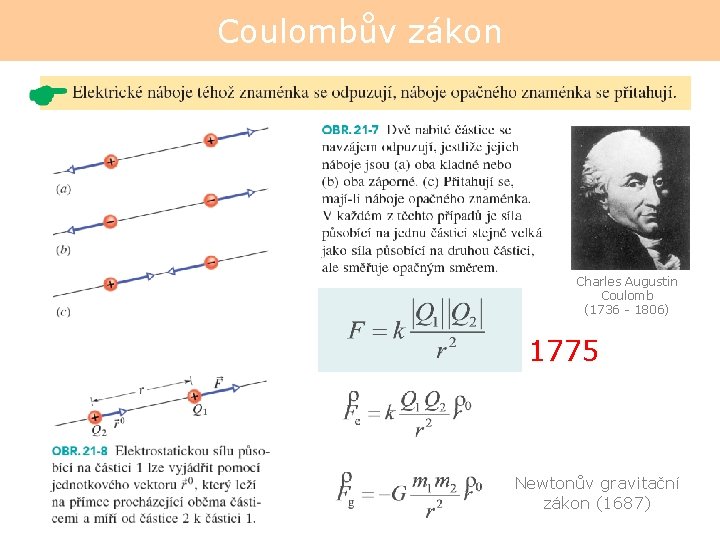

Coulombův zákon Charles Augustin Coulomb (1736 - 1806) 1775 Newtonův gravitační zákon (1687)

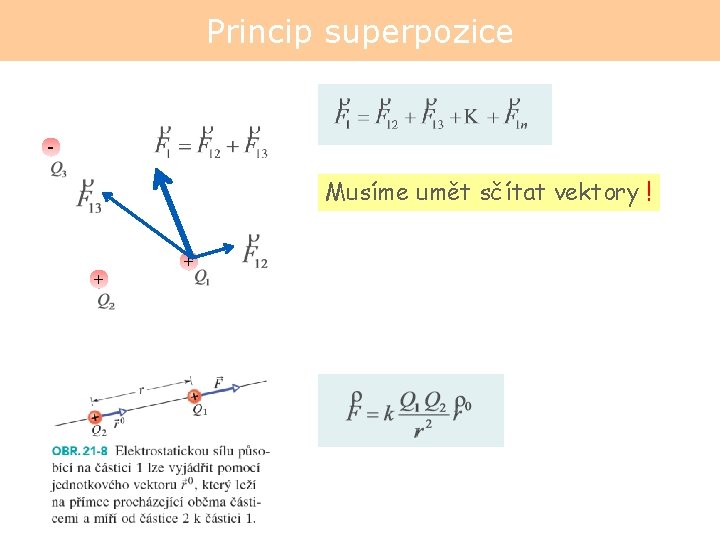

Princip superpozice - Musíme umět sčítat vektory ! + +

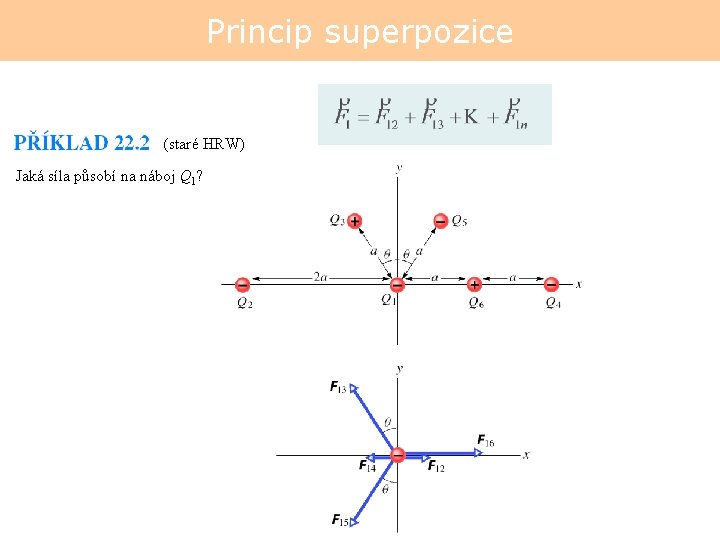

Princip superpozice (staré HRW) Jaká síla působí na náboj Q 1?

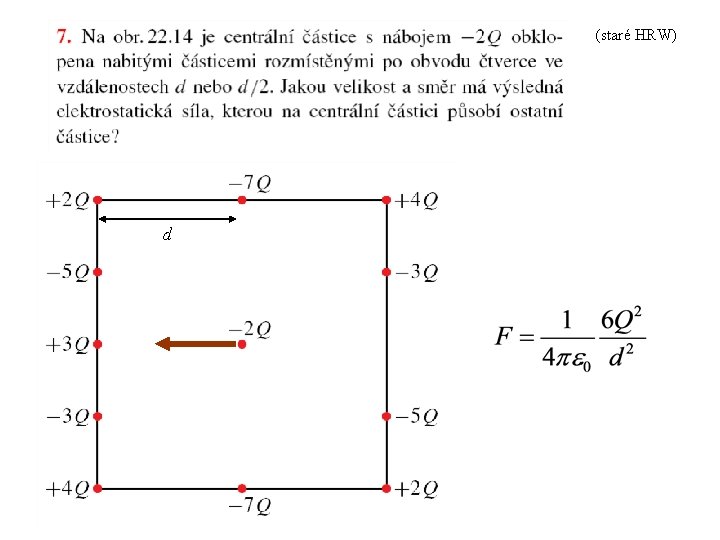

(staré HRW) d

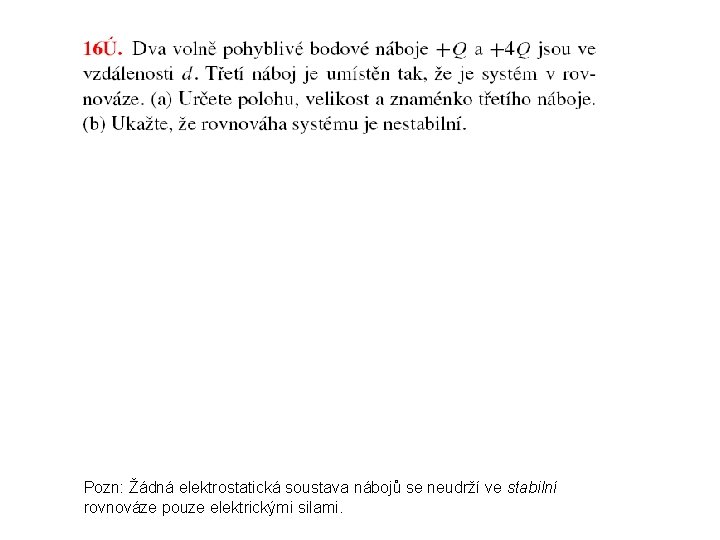

Pozn: Žádná elektrostatická soustava nábojů se neudrží ve stabilní rovnováze pouze elektrickými silami.

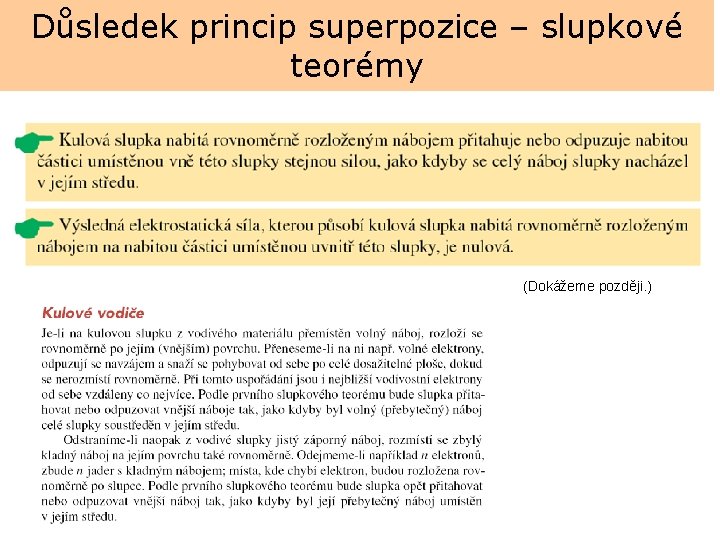

Důsledek princip superpozice – slupkové teorémy (Dokážeme později. )

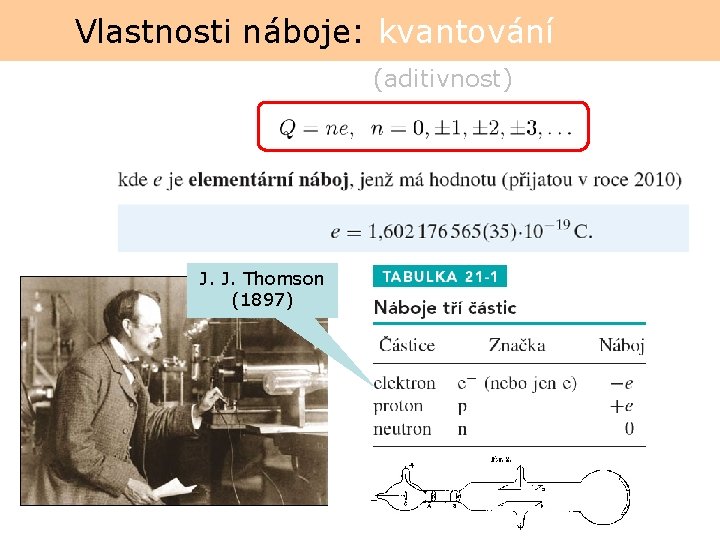

Vlastnosti náboje: kvantování (aditivnost) J. J. Thomson (1897)

Vlastnosti náboje: zákon zachování Příklad: tvorba elektron pozitronového páru

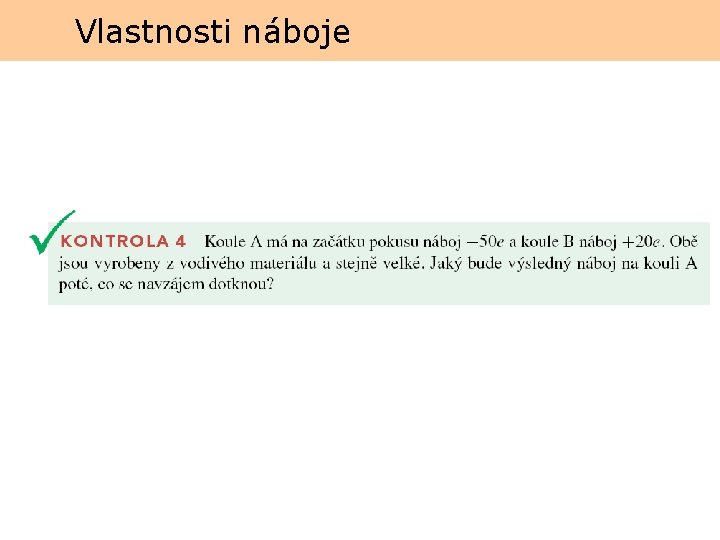

Vlastnosti náboje

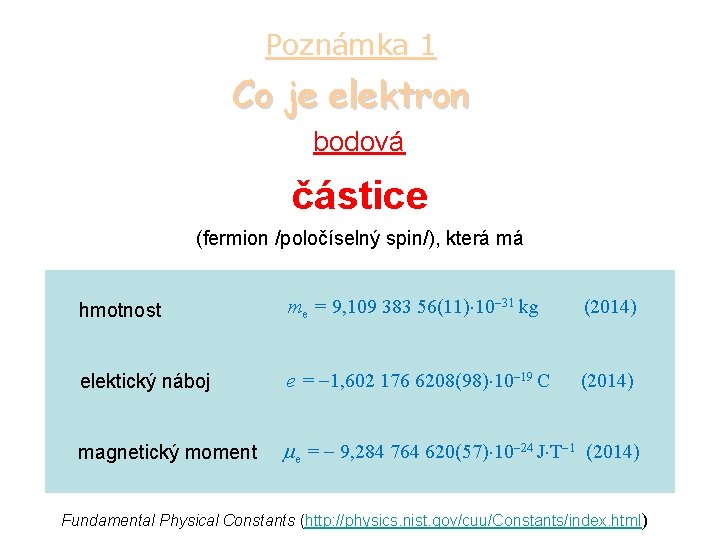

Poznámka 1 Co je elektron bodová částice (fermion /poločíselný spin/), která má hmotnost me = 9, 109 383 56(11) 10 31 kg (2014) elektický náboj e = 1, 602 176 6208(98) 10 19 C (2014) magnetický moment e = 9, 284 764 620(57) 10 24 J T 1 (2014) Fundamental Physical Constants (http: //physics. nist. gov/cuu/Constants/index. html)

Poznámka 1 Co je elektronový mikroskop difrakce vlna

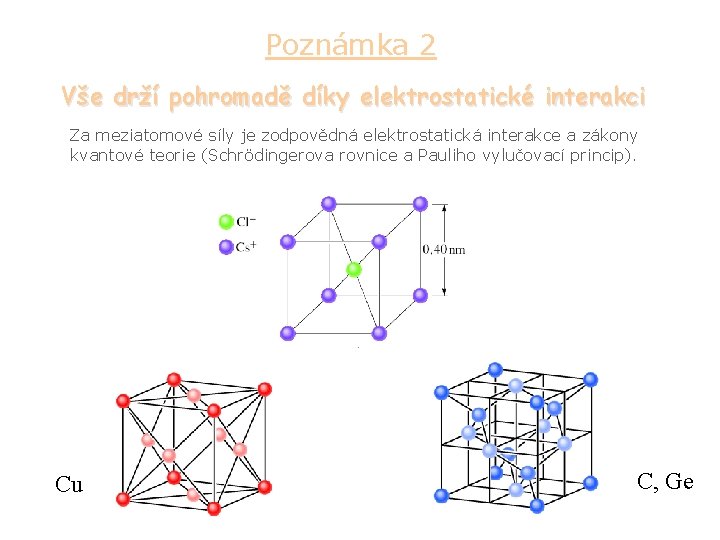

Poznámka 2 Vše drží pohromadě díky elektrostatické interakci Za meziatomové síly je zodpovědná elektrostatická interakce a zákony kvantové teorie (Schrödingerova rovnice a Pauliho vylučovací princip). Cu C, Ge

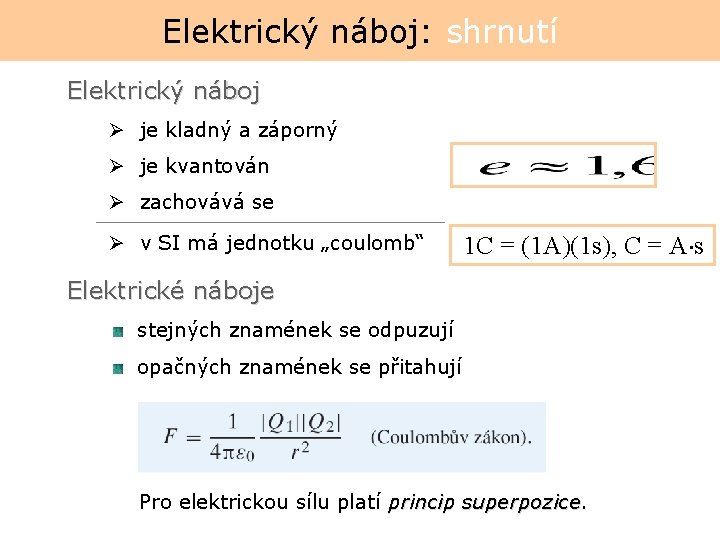

Elektrický náboj: shrnutí Elektrický náboj Ø je kladný a záporný Ø je kvantován Ø zachovává se Ø v SI má jednotku „coulomb“ 1 C = (1 A)(1 s), C = A s Elektrické náboje stejných znamének se odpuzují opačných znamének se přitahují Pro elektrickou sílu platí princip superpozice

NÁBOJ A ELEKTRICKÉ POLE

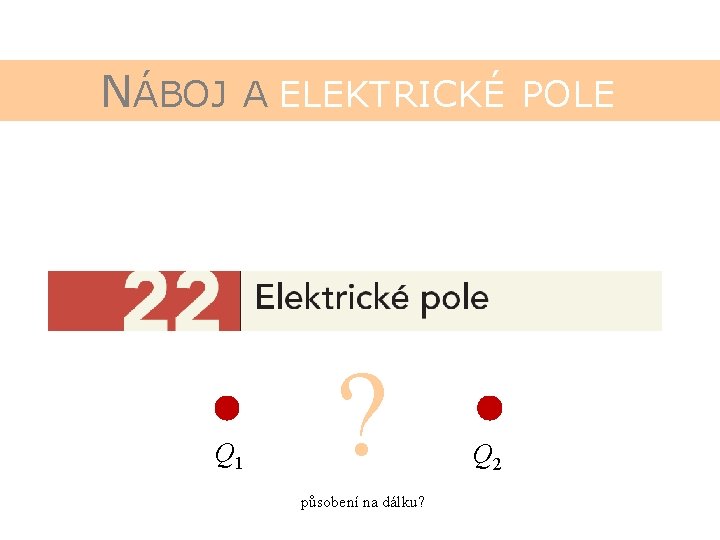

NÁBOJ A ELEKTRICKÉ POLE Q 1 ? působení na dálku? Q 2

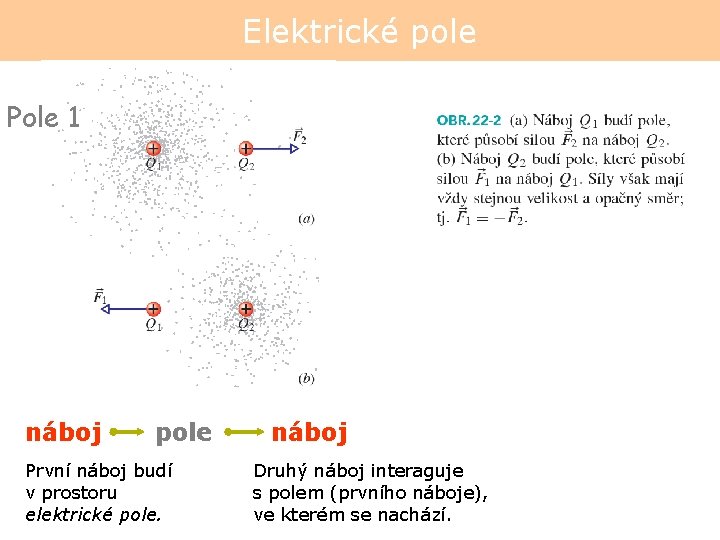

Elektrické pole Pole 1 náboj pole První náboj budí v prostoru elektrické pole. náboj Druhý náboj interaguje s polem (prvního náboje), ve kterém se nachází.

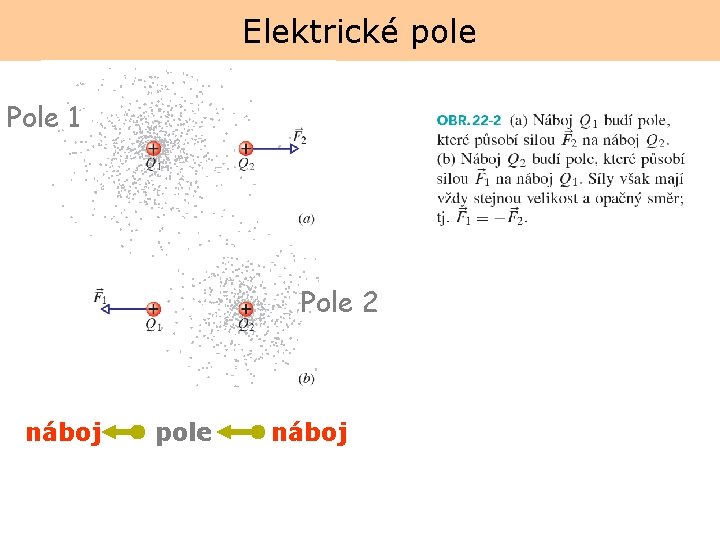

Elektrické pole Pole 1 Pole 2 náboj pole náboj

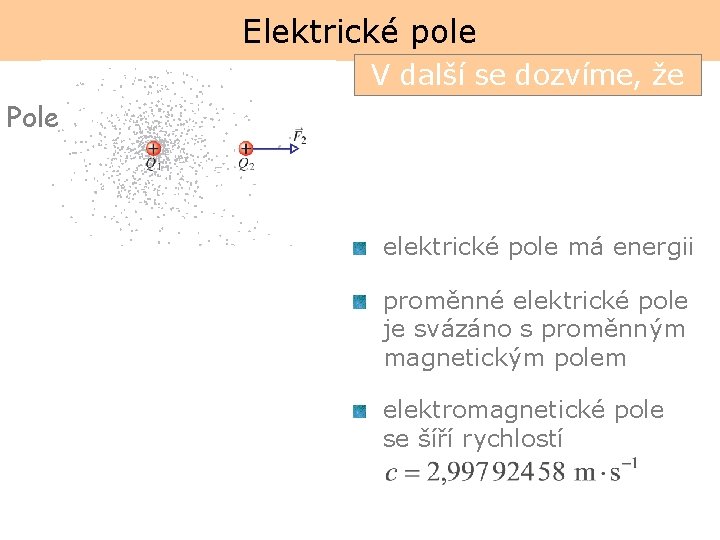

Elektrické pole V další se dozvíme, že Pole elektrické pole má energii proměnné elektrické pole je svázáno s proměnným magnetickým polem elektromagnetické pole se šíří rychlostí

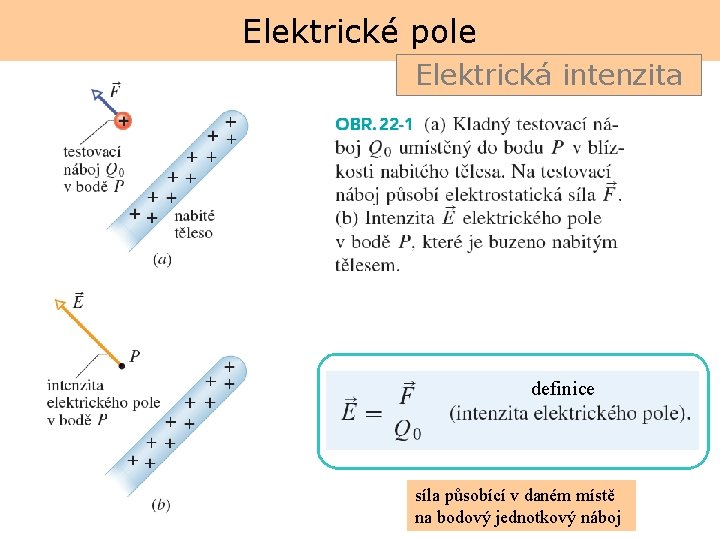

Elektrické pole Elektrická intenzita definice síla působící v daném místě na bodový jednotkový náboj

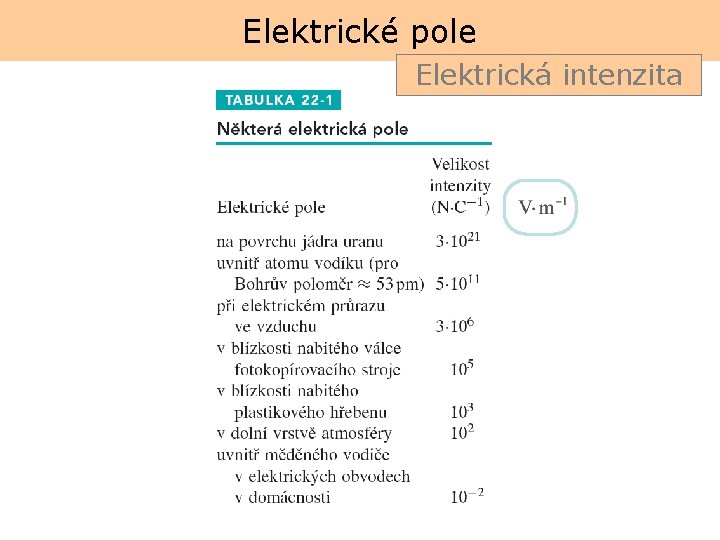

Elektrické pole Elektrická intenzita

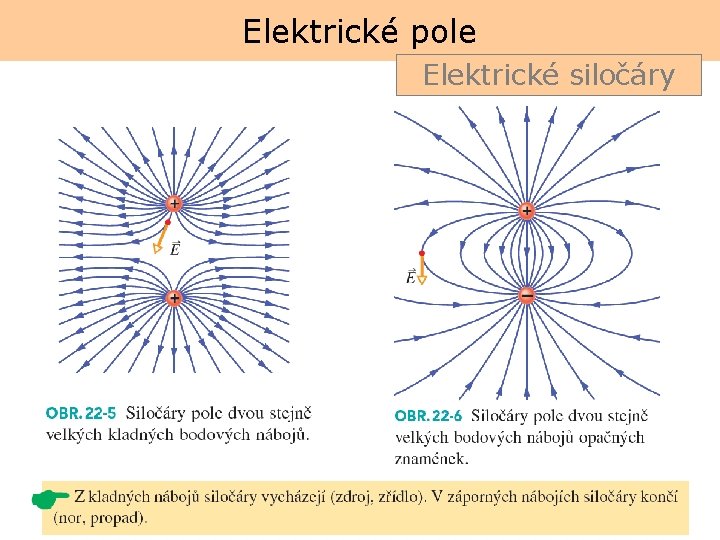

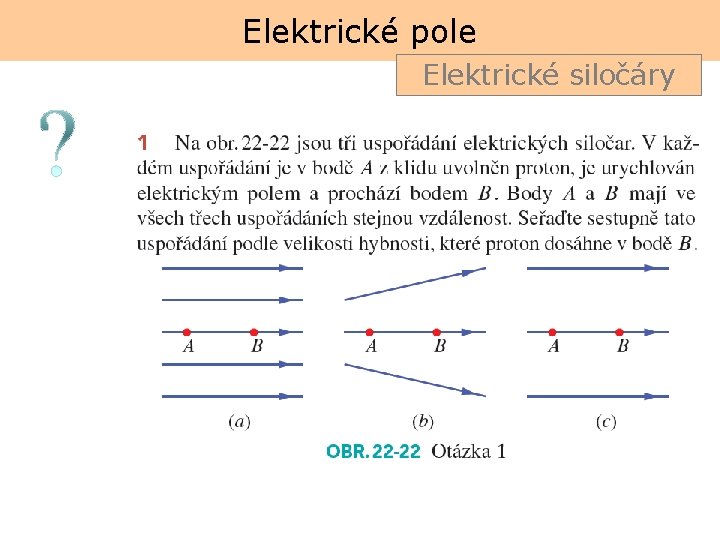

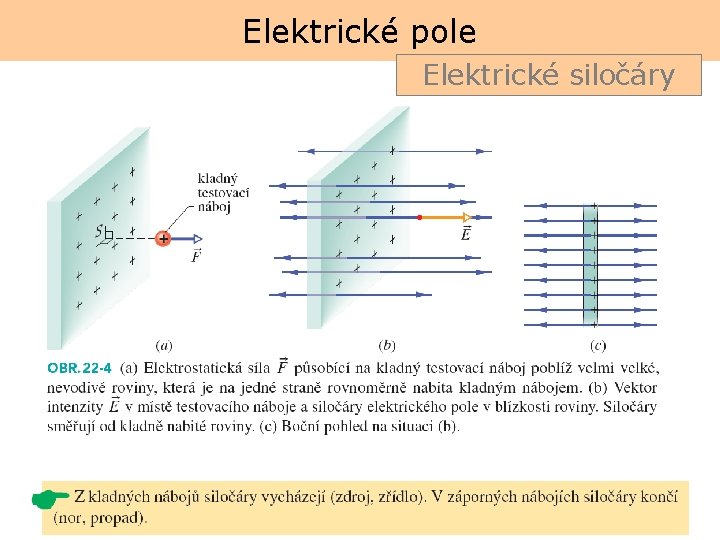

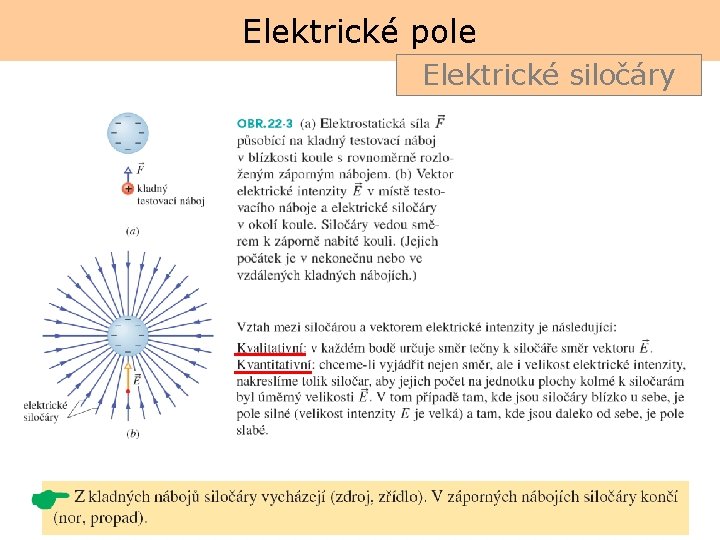

Elektrické pole Elektrické siločáry

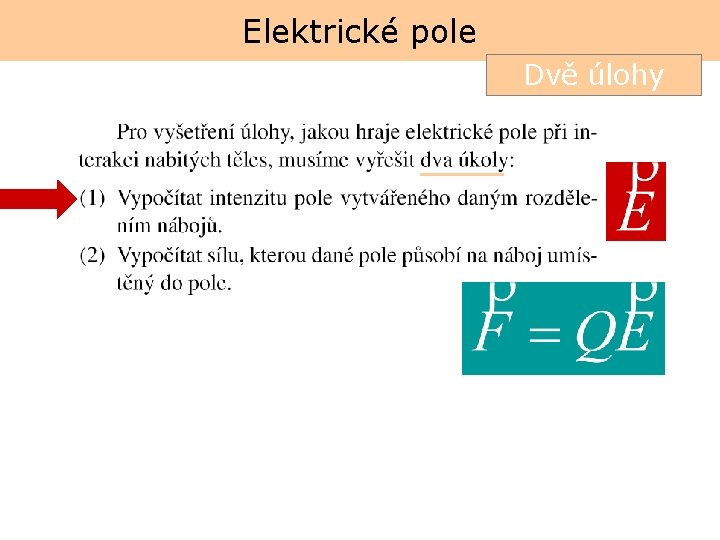

Elektrické pole Dvě úlohy

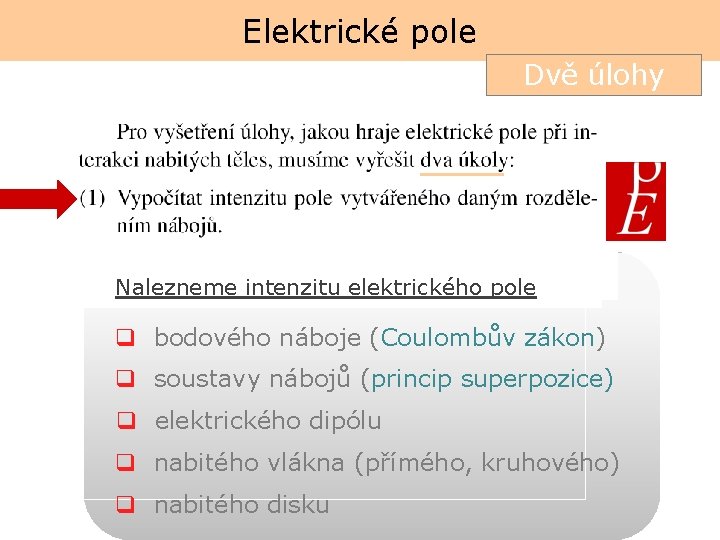

Elektrické pole Dvě úlohy Nalezneme intenzitu elektrického pole q bodového náboje (Coulombův zákon) q soustavy nábojů (princip superpozice) q elektrického dipólu q nabitého vlákna (přímého, kruhového) q nabitého disku

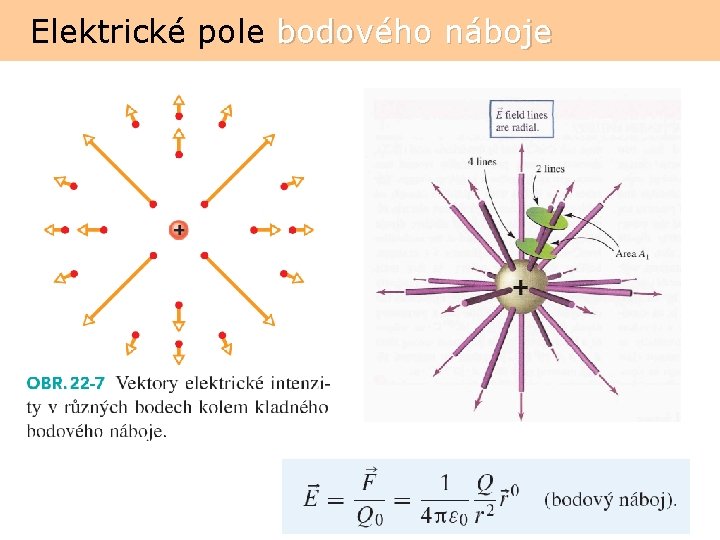

Elektrické pole bodového náboje

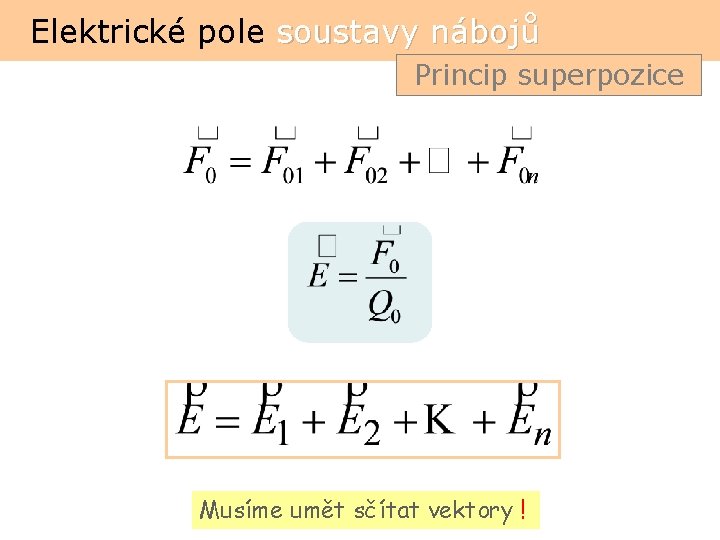

Elektrické pole soustavy nábojů Princip superpozice Musíme umět sčítat vektory !

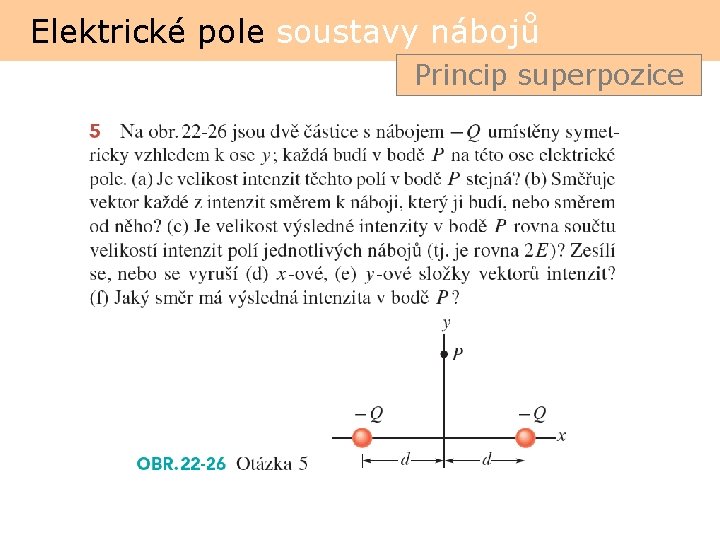

Elektrické pole soustavy nábojů Princip superpozice

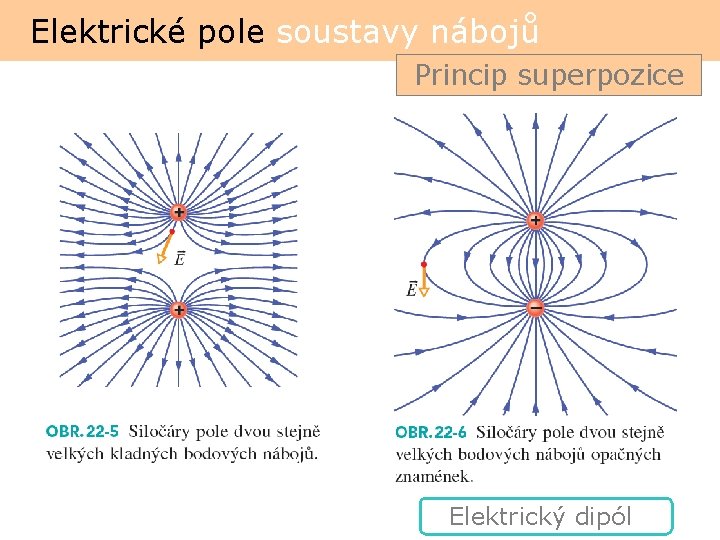

Elektrické pole soustavy nábojů Princip superpozice Elektrický dipól

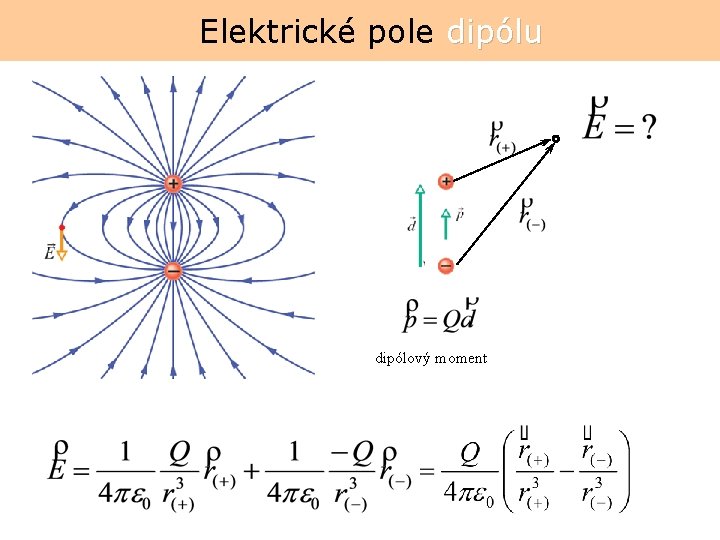

Elektrické pole dipólu dipólový moment

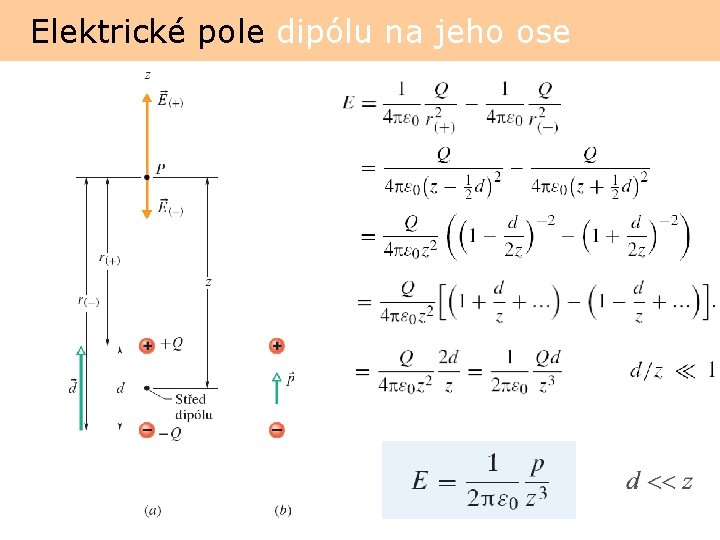

Elektrické pole dipólu na jeho ose

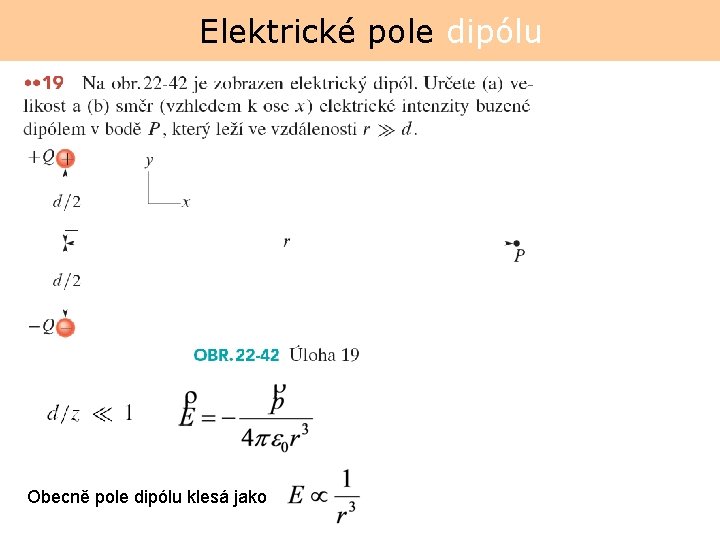

Elektrické pole dipólu Obecně pole dipólu klesá jako

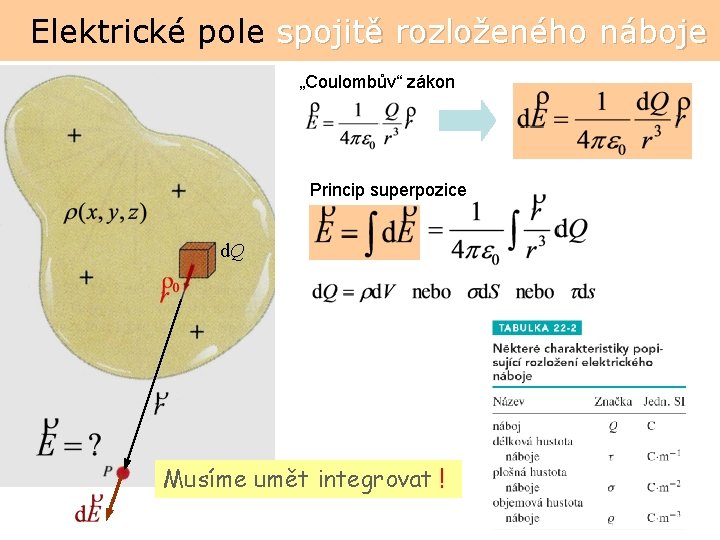

Elektrické pole spojitě rozloženého náboje „Coulombův“ zákon Princip superpozice d. Q Musíme umět integrovat !

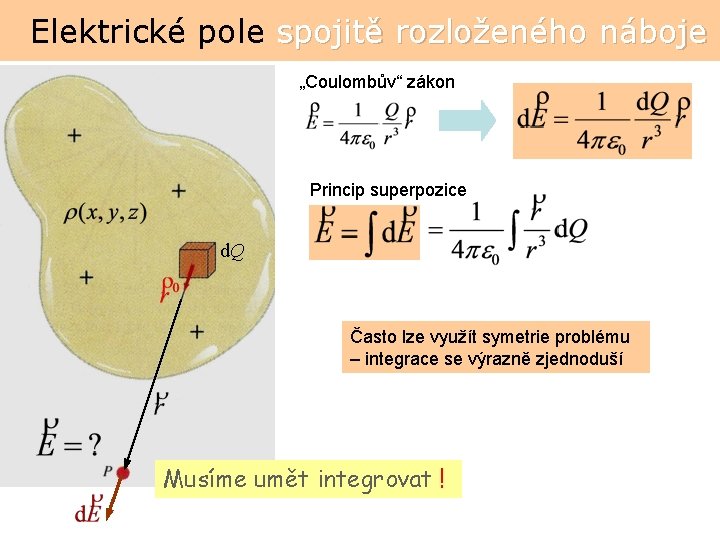

Elektrické pole spojitě rozloženého náboje „Coulombův“ zákon Princip superpozice d. Q Často lze využít symetrie problému – integrace se výrazně zjednoduší Musíme umět integrovat !

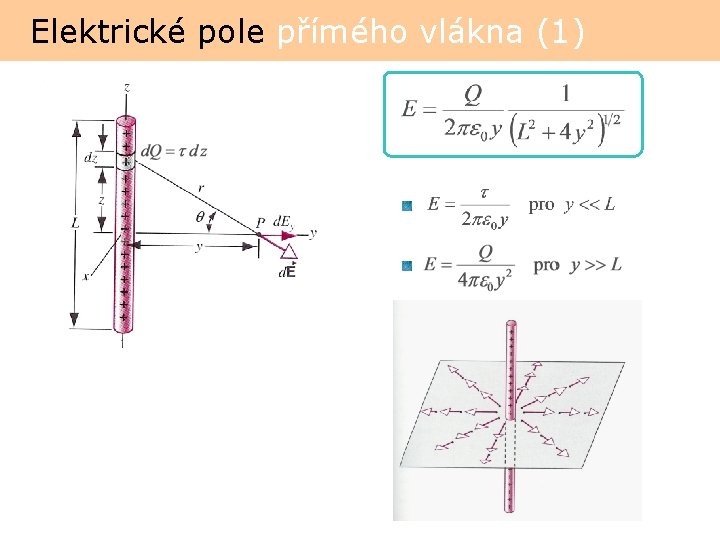

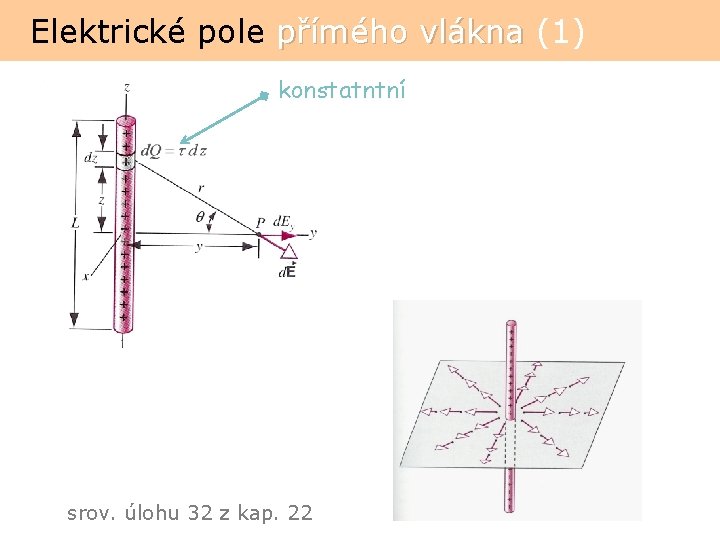

Elektrické pole přímého vlákna (1) konstatntní srov. úlohu 32 z kap. 22

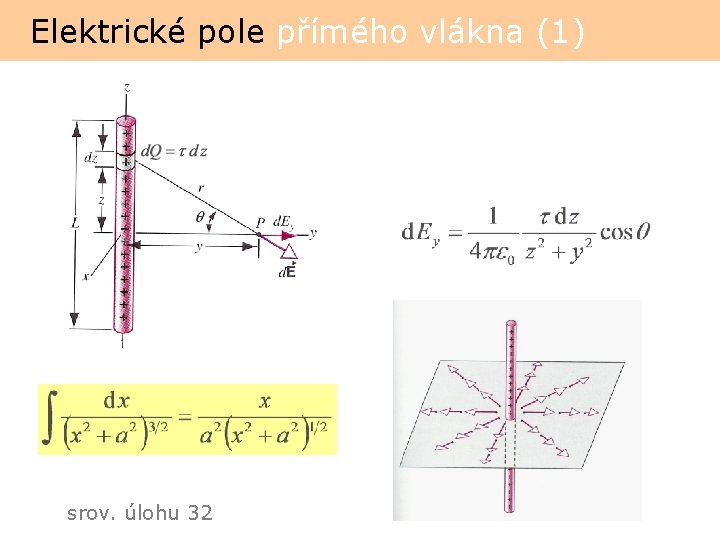

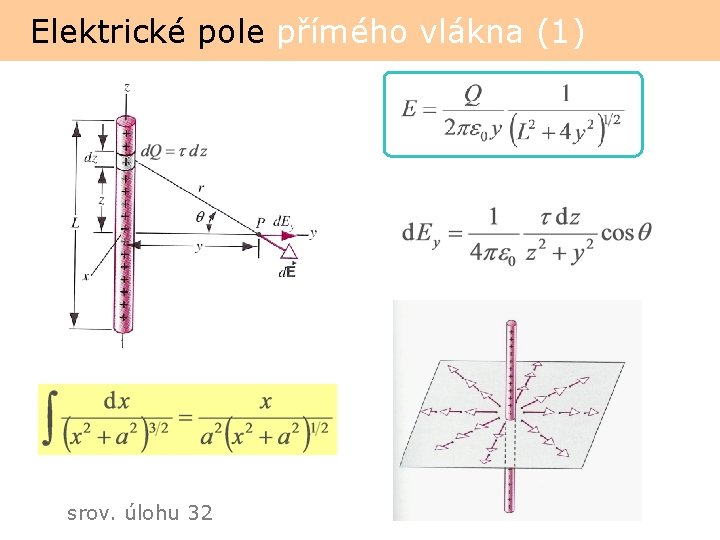

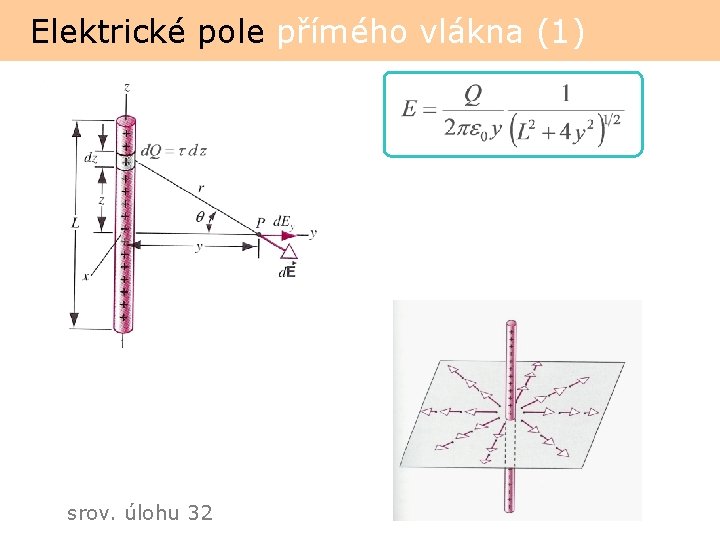

Elektrické pole přímého vlákna (1) srov. úlohu 32

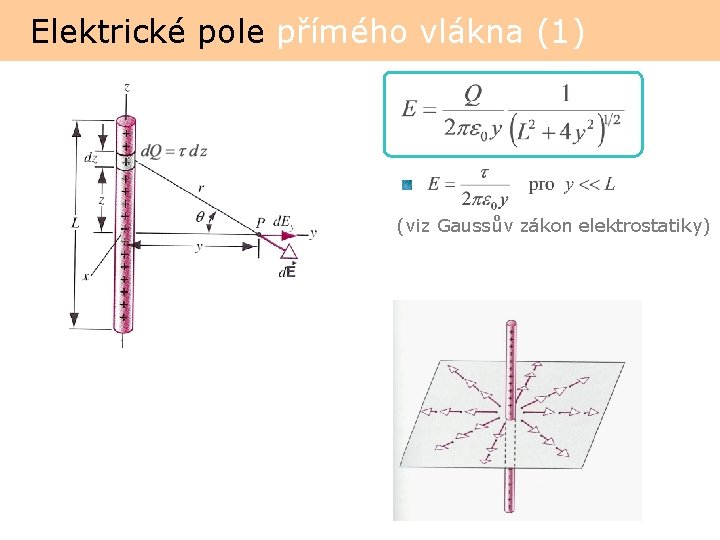

Elektrické pole přímého vlákna (1) (viz Gaussův zákon elektrostatiky)

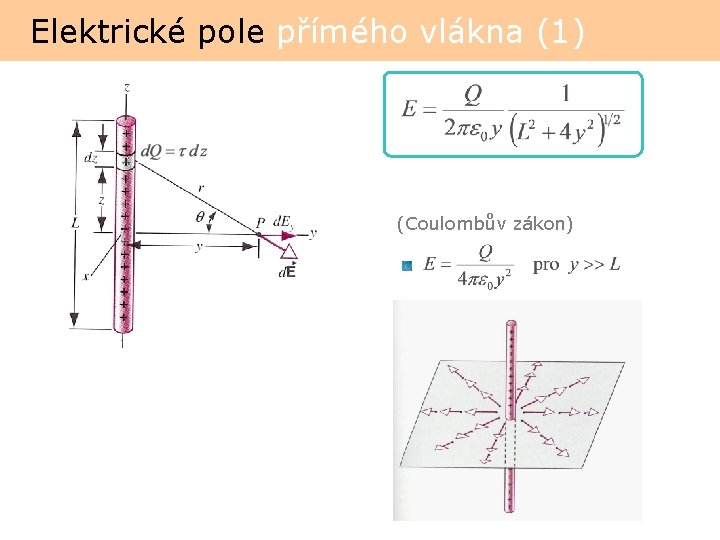

Elektrické pole přímého vlákna (1) (Coulombův zákon)

Elektrické pole přímého vlákna (1)

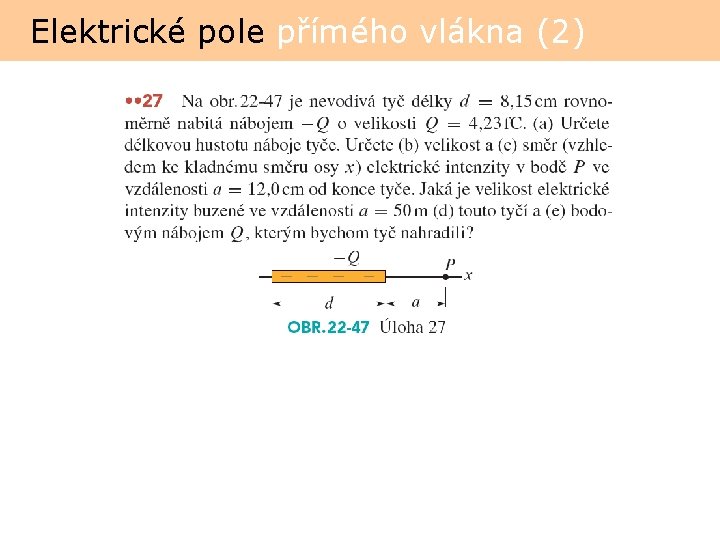

Elektrické pole přímého vlákna (2)

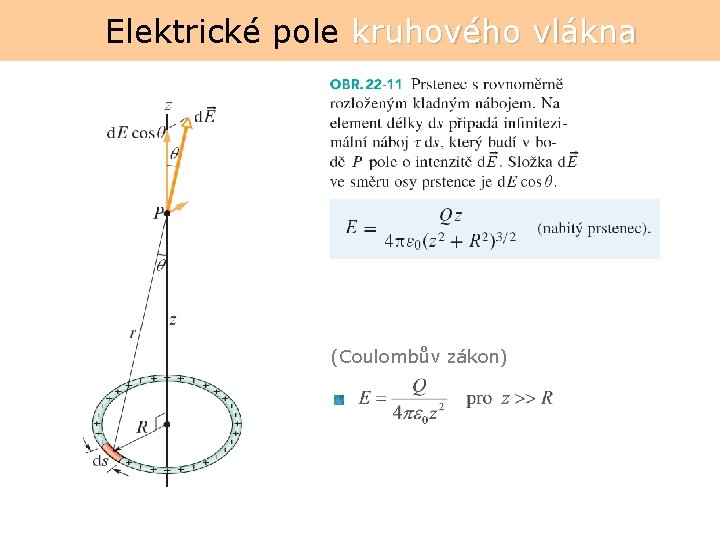

Elektrické pole kruhového vlákna (Coulombův zákon)

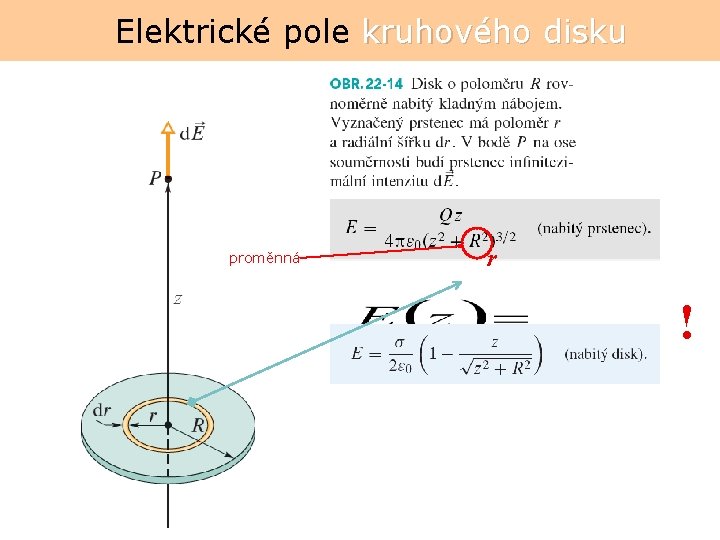

Elektrické pole kruhového disku proměnná r !

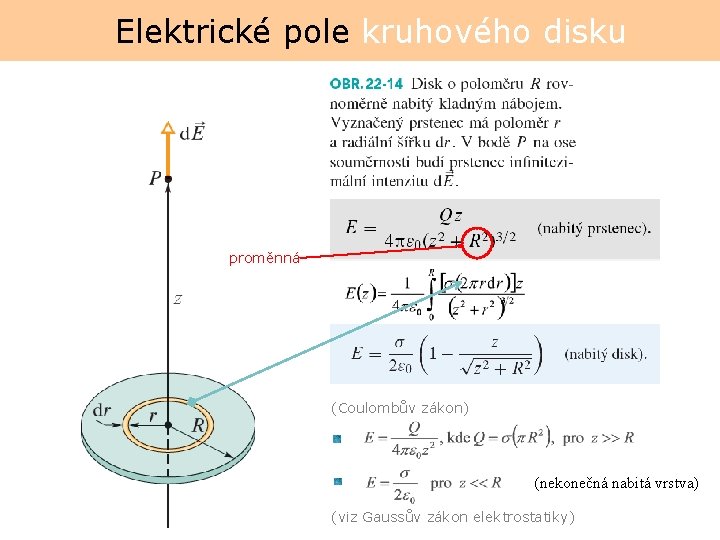

Elektrické pole kruhového disku proměnná (Coulombův zákon) (nekonečná nabitá vrstva) (viz Gaussův zákon elektrostatiky)

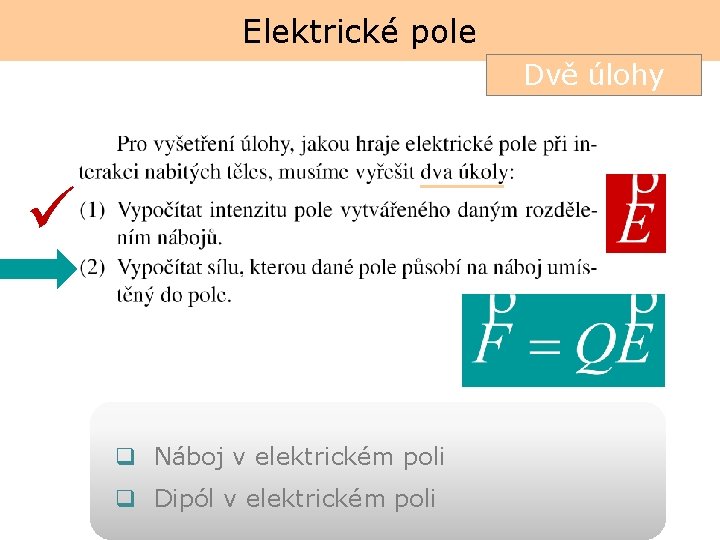

Elektrické pole Dvě úlohy ü q Náboj v elektrickém poli q Dipól v elektrickém poli

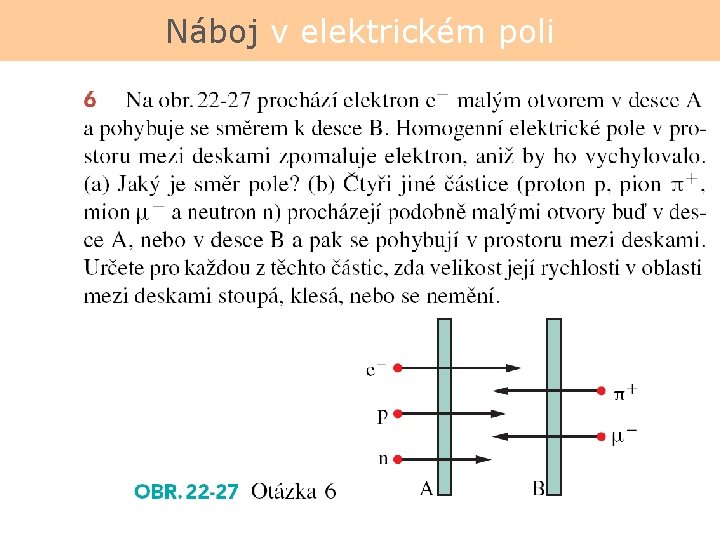

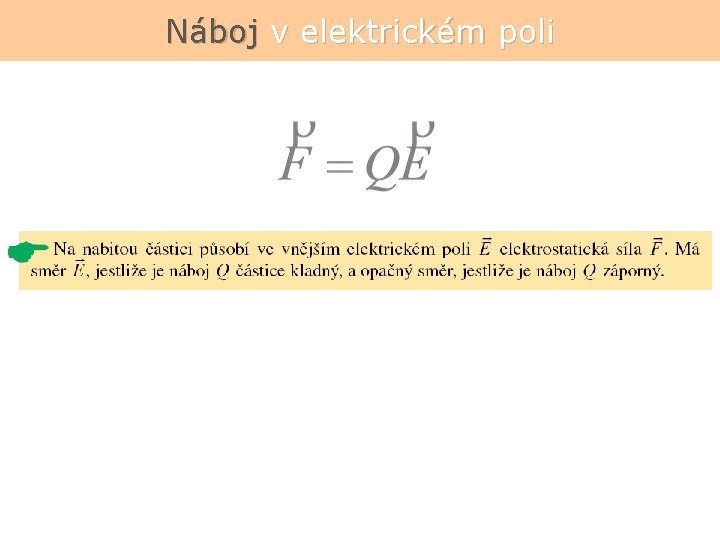

Náboj v elektrickém poli

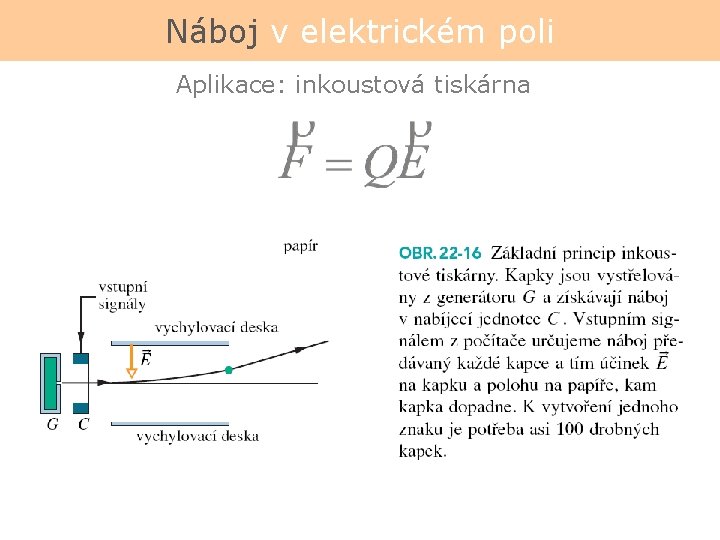

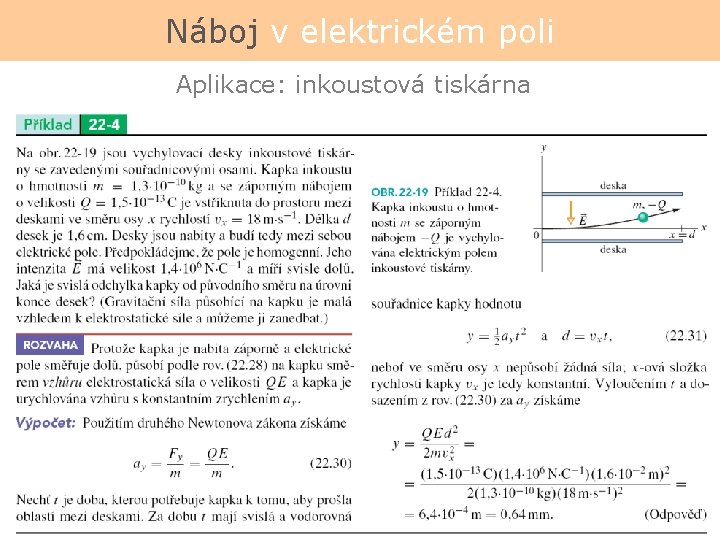

Náboj v elektrickém poli Aplikace: inkoustová tiskárna

Náboj v elektrickém poli

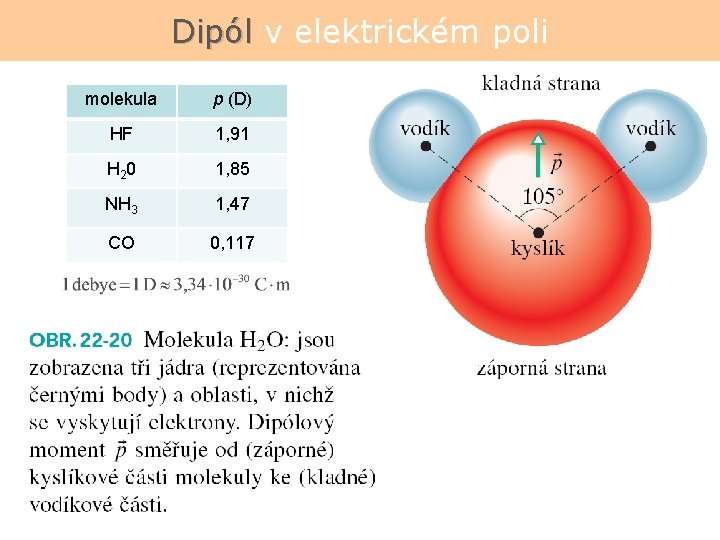

Dipól v elektrickém poli molekula p (D) HF 1, 91 H 2 0 1, 85 NH 3 1, 47 CO 0, 117

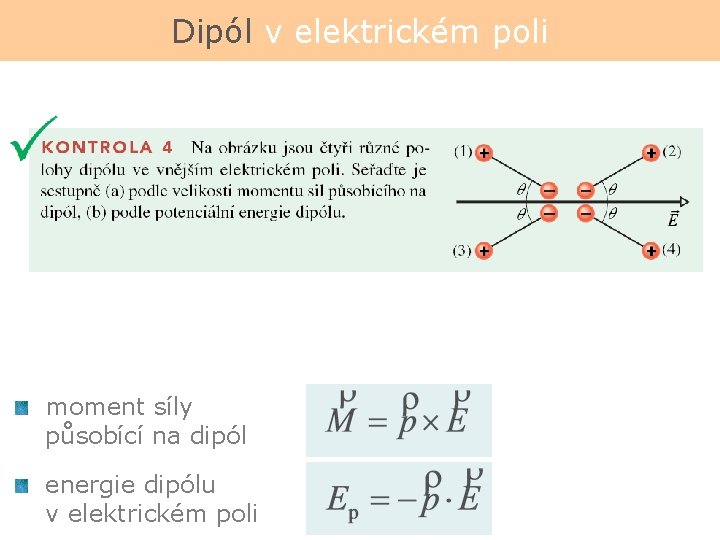

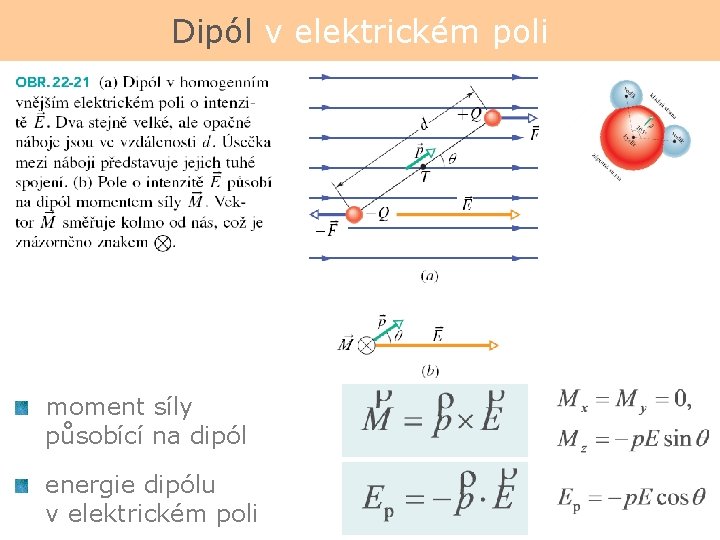

Dipól v elektrickém poli moment síly působící na dipól energie dipólu v elektrickém poli

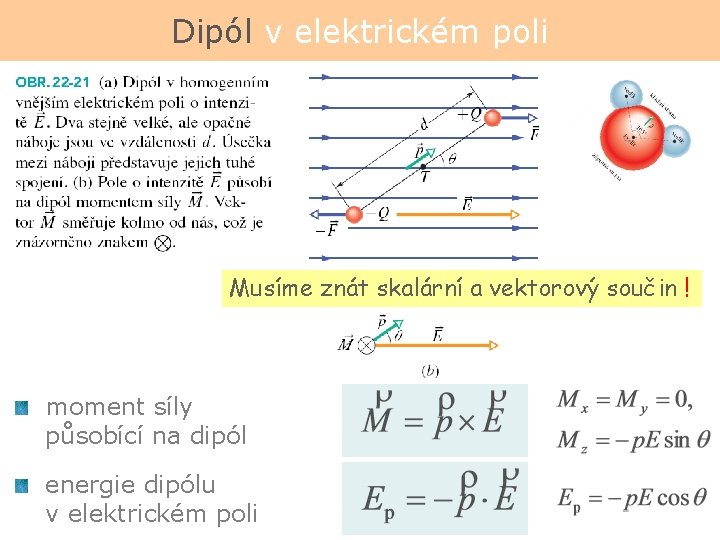

Dipól v elektrickém poli Musíme znát skalární a vektorový součin ! moment síly působící na dipól energie dipólu v elektrickém poli

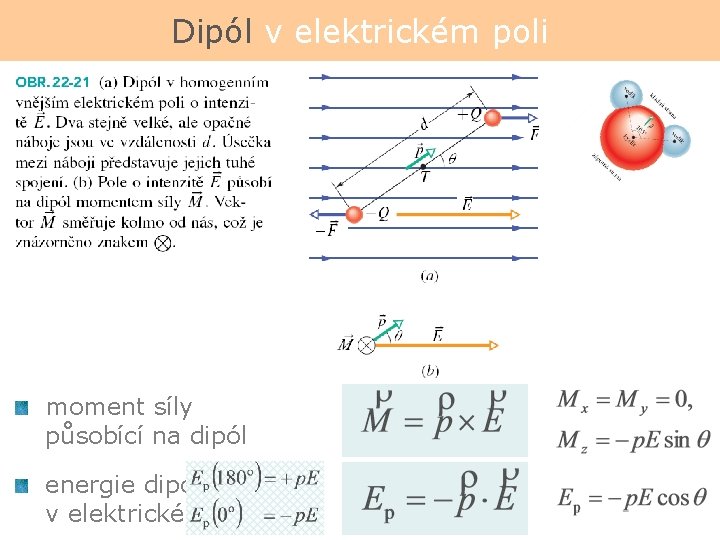

Dipól v elektrickém poli moment síly působící na dipól energie dipólu v elektrickém poli

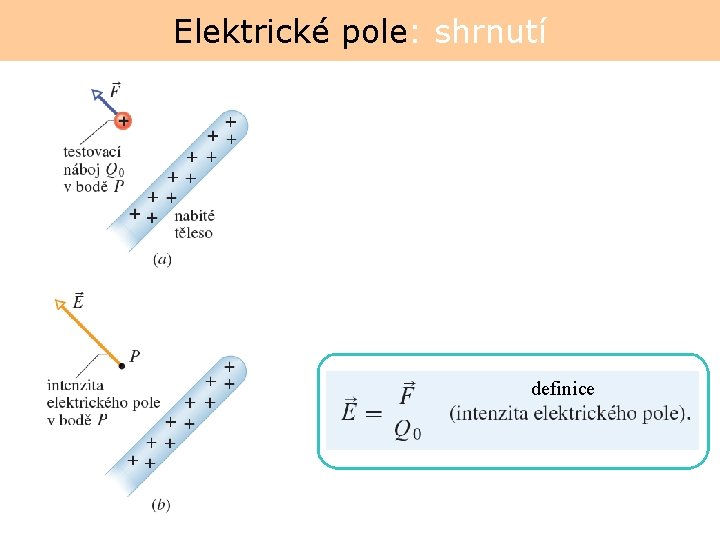

Elektrické pole: shrnutí definice

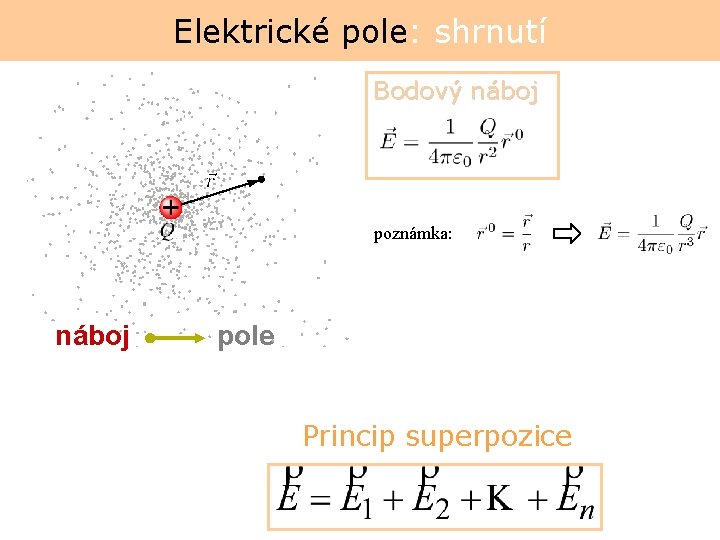

Elektrické pole: shrnutí Bodový náboj B B náboj poznámka: pole Princip superpozice

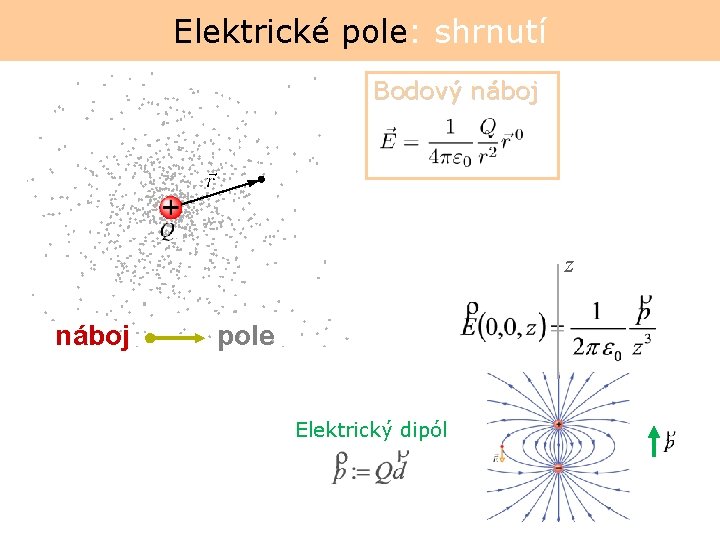

Elektrické pole: shrnutí Bodový náboj B B náboj pole Elektrický dipól z

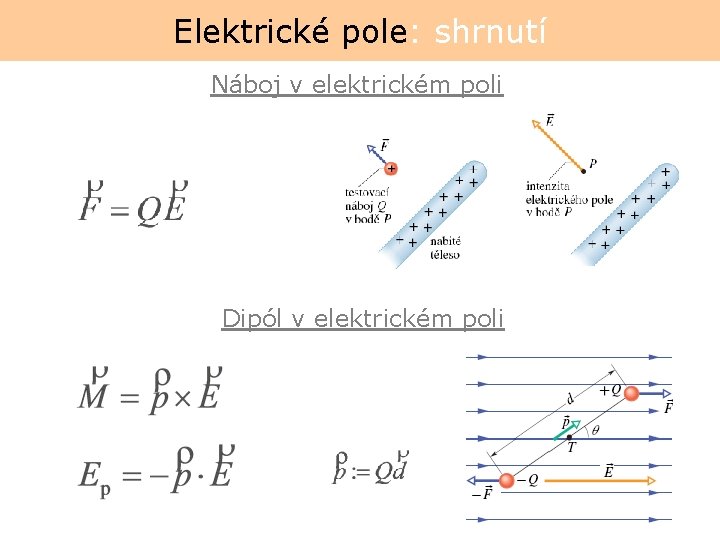

Elektrické pole: shrnutí Náboj v elektrickém poli Dipól v elektrickém poli

NÁBOJ A ELEKTRICKÉ POLE

NÁBOJ A ELEKTRICKÉ POLE Více o elektrickém poli

Gaussův zákon celkový náboj obklopený danou uzavřenou plochou skalární součin plošný integrál přes uzavřenou plochu („Gaussovu plochu“) element plochy orientovaný vně

Tok elektrické intenzity Philip Bliss, Man Catching Money In Butterfly Net Tok vektoru E plochou

Tok elektrické intenzity Musíme znát skalární součin !

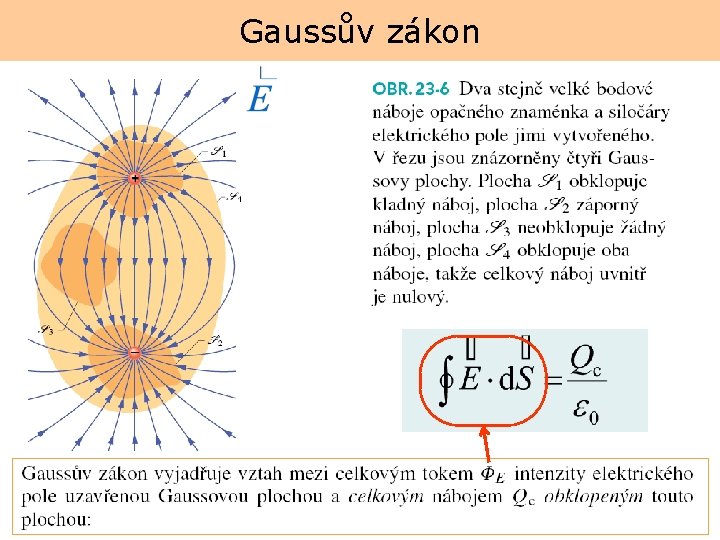

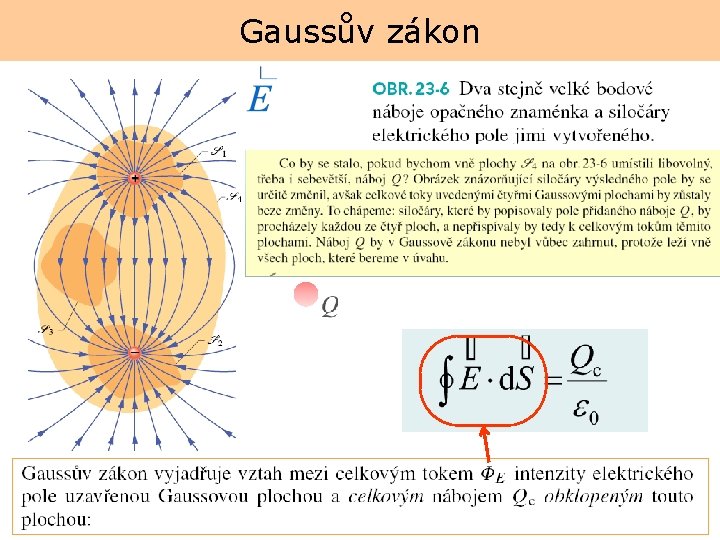

Gaussův zákon

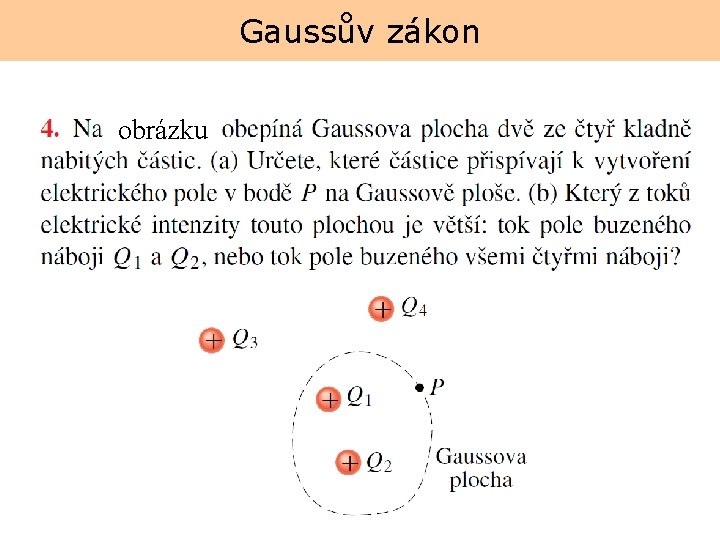

Gaussův zákon obrázku

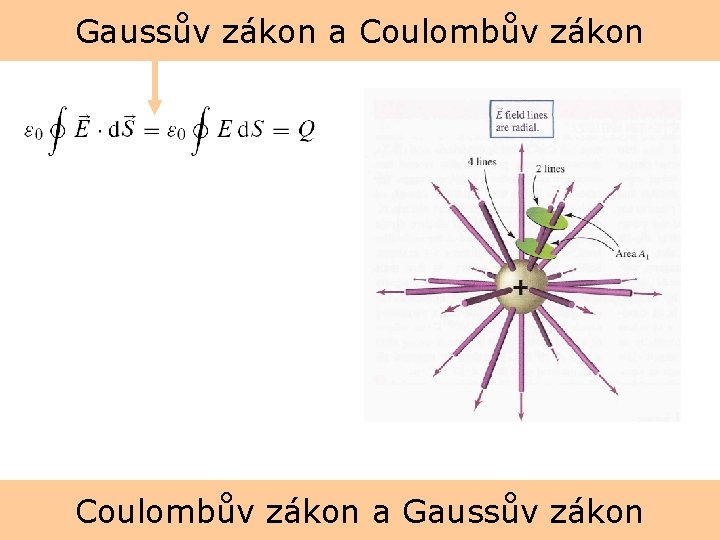

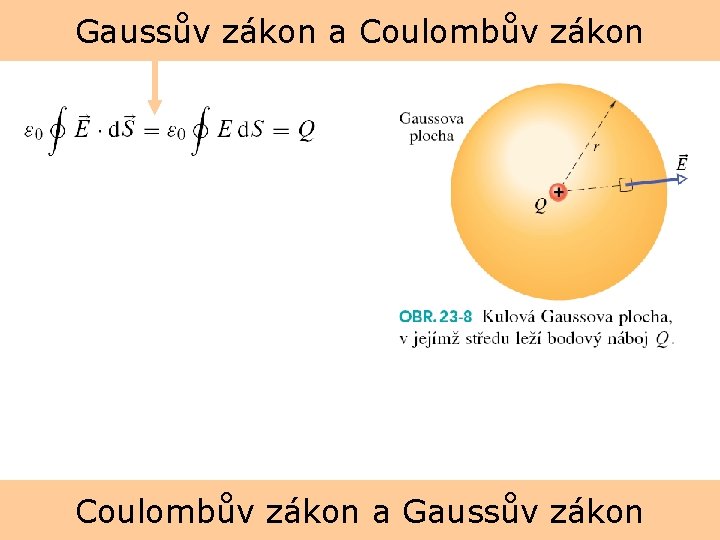

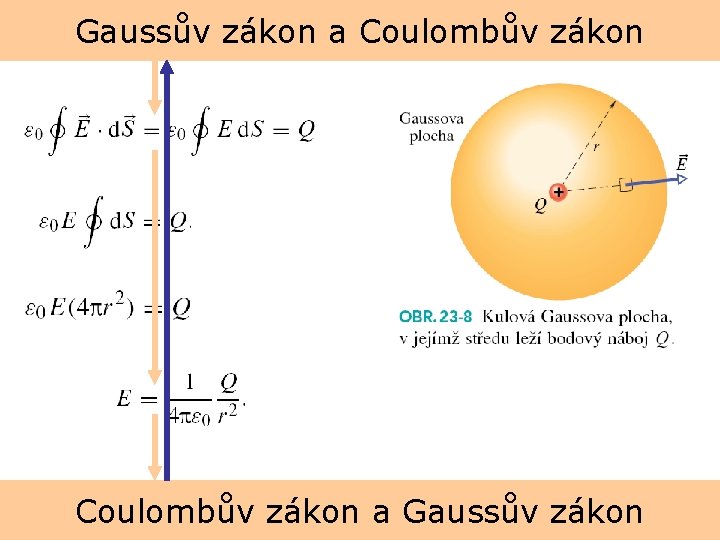

Gaussův zákon a Coulombův zákon a Gaussův zákon

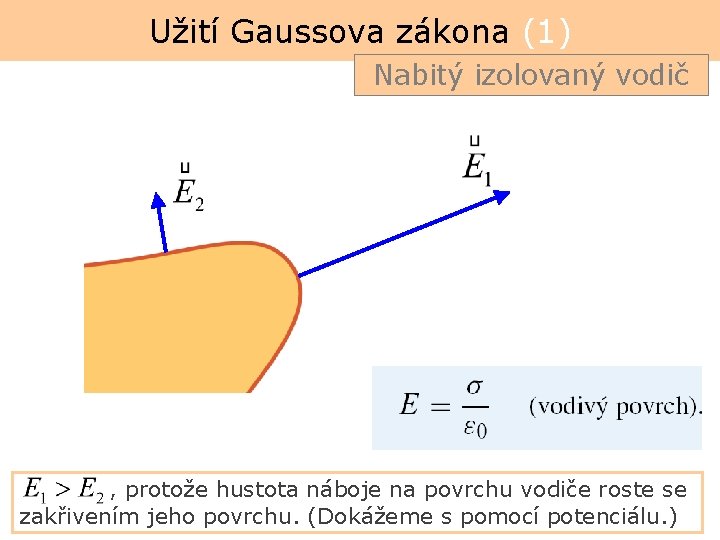

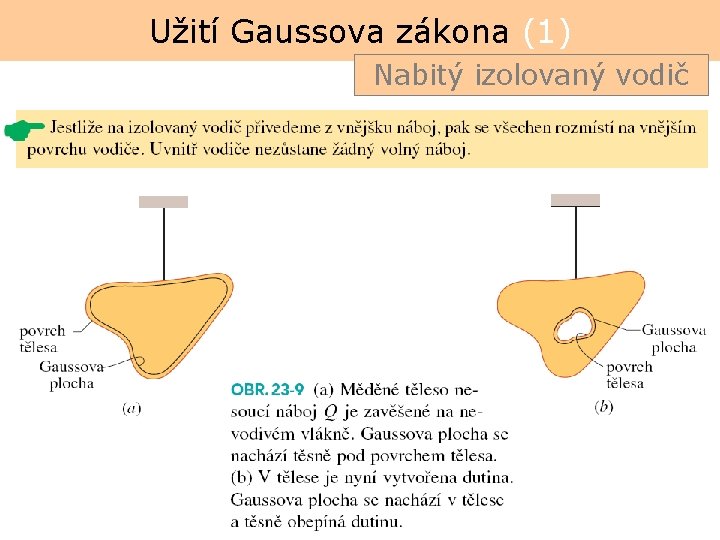

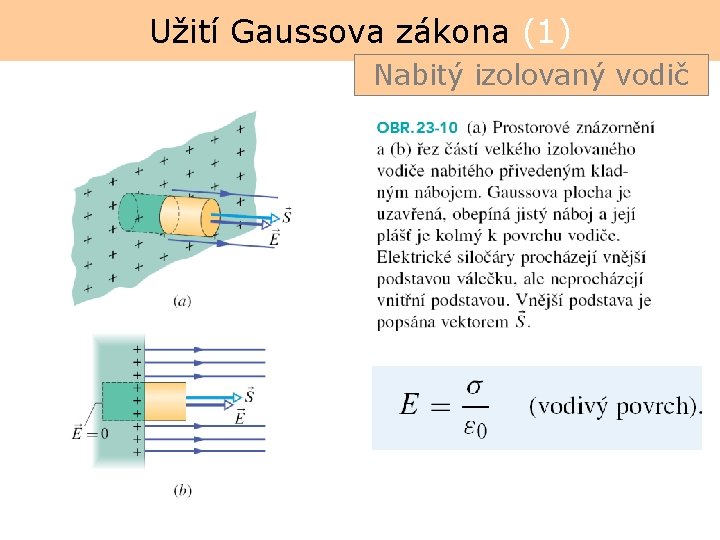

Užití Gaussova zákona (1) Nabitý izolovaný vodič

Užití Gaussova zákona (1) Nabitý izolovaný vodič , protože hustota náboje na povrchu vodiče roste se zakřivením jeho povrchu. (Dokážeme s pomocí potenciálu. )
