NBN D 51 003 addendum 1 Installations intrieures

NBN D 51 -003 addendum 1 Installations intérieures alimentées en gaz naturel et placement des appareils d’utilisation – Dispositions générales 1ère partie : matériaux

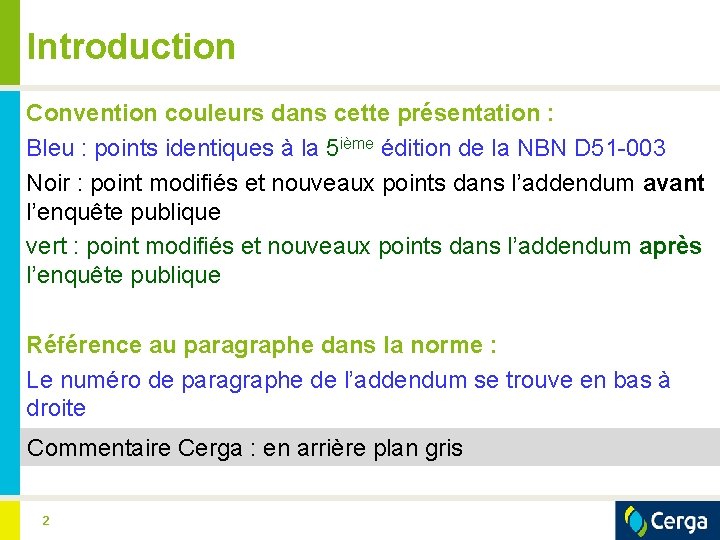

Introduction Convention couleurs dans cette présentation : Bleu : points identiques à la 5 ième édition de la NBN D 51 -003 Noir : point modifiés et nouveaux points dans l’addendum avant l’enquête publique vert : point modifiés et nouveaux points dans l’addendum après l’enquête publique Référence au paragraphe dans la norme : Le numéro de paragraphe de l’addendum se trouve en bas à droite Commentaire Cerga : en arrière plan gris 2

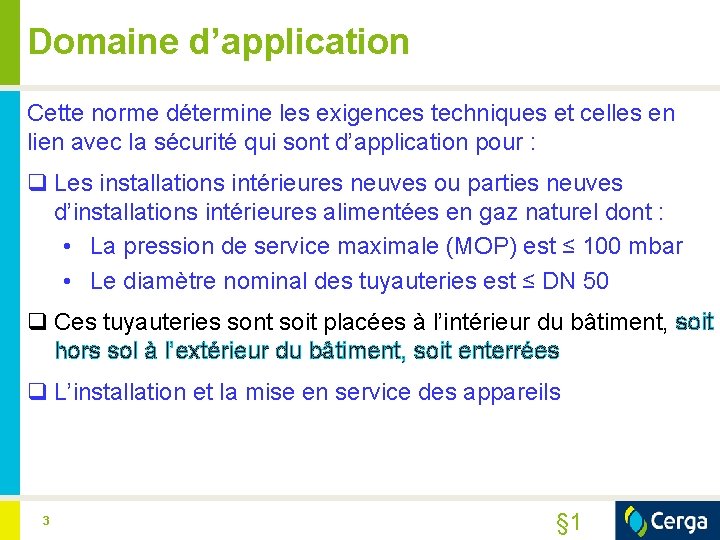

Domaine d’application Cette norme détermine les exigences techniques et celles en lien avec la sécurité qui sont d’application pour : q Les installations intérieures neuves ou parties neuves d’installations intérieures alimentées en gaz naturel dont : • La pression de service maximale (MOP) est ≤ 100 mbar • Le diamètre nominal des tuyauteries est ≤ DN 50 q Ces tuyauteries sont soit placées à l’intérieur du bâtiment, soit hors sol à l’extérieur du bâtiment, soit enterrées q L’installation et la mise en service des appareils 3 § 1

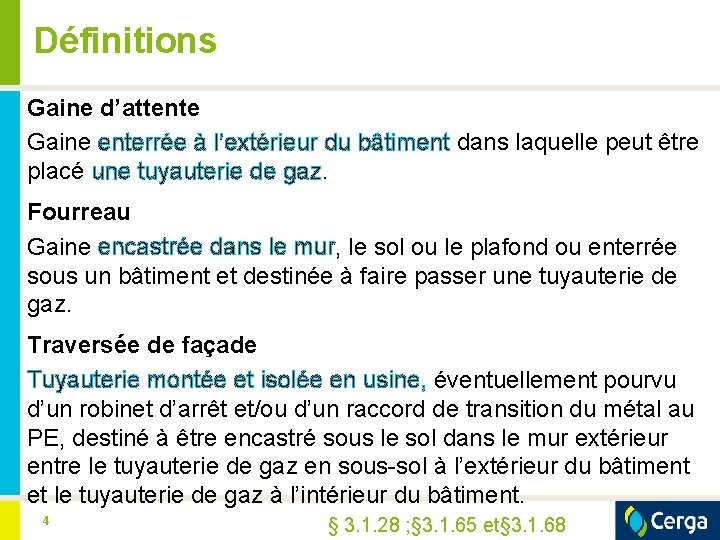

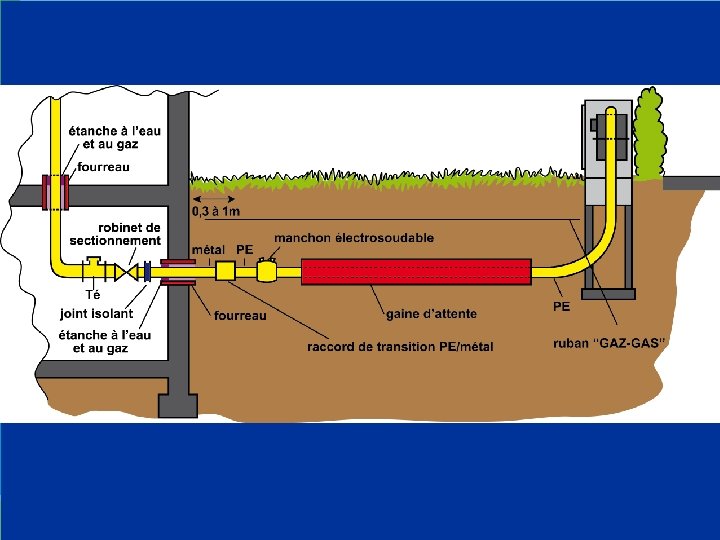

Définitions Gaine d’attente Gaine enterrée à l’extérieur du bâtiment dans laquelle peut être placé une tuyauterie de gaz. Fourreau Gaine encastrée dans le mur, le sol ou le plafond ou enterrée sous un bâtiment et destinée à faire passer une tuyauterie de gaz. Traversée de façade Tuyauterie montée et isolée en usine, éventuellement pourvu d’un robinet d’arrêt et/ou d’un raccord de transition du métal au PE, destiné à être encastré sous le sol dans le mur extérieur entre le tuyauterie de gaz en sous-sol à l’extérieur du bâtiment et le tuyauterie de gaz à l’intérieur du bâtiment. 4 § 3. 1. 28 ; § 3. 1. 65 et§ 3. 1. 68

5

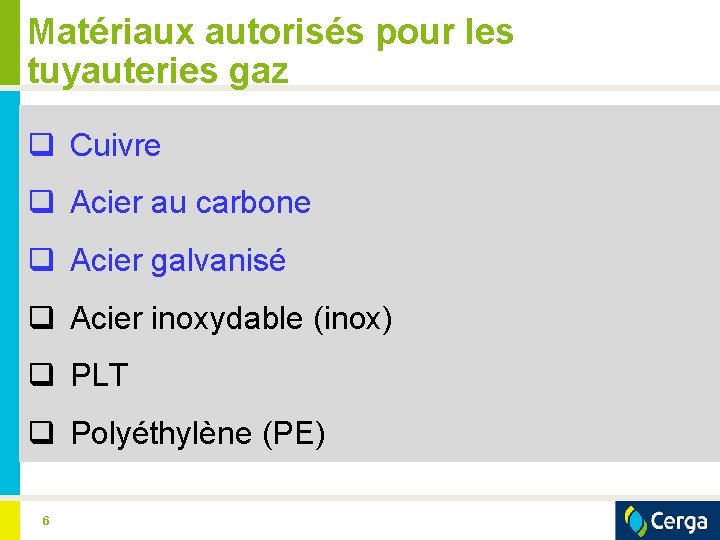

Matériaux autorisés pour les tuyauteries gaz q Cuivre q Acier au carbone q Acier galvanisé q Acier inoxydable (inox) q PLT q Polyéthylène (PE) 6

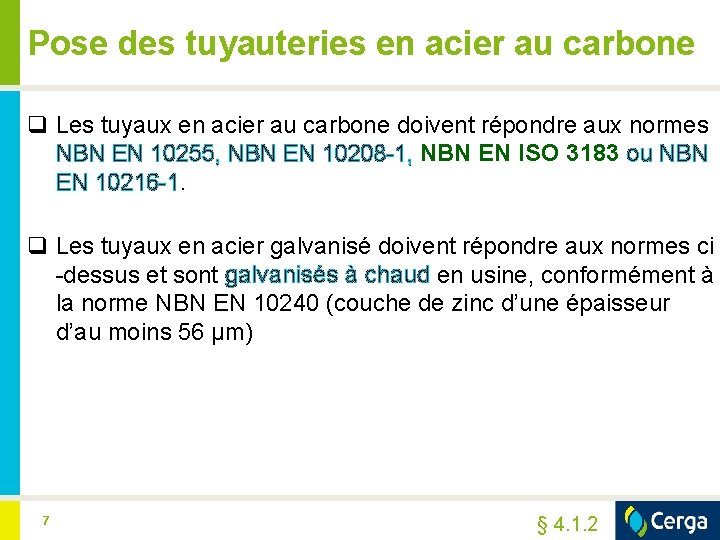

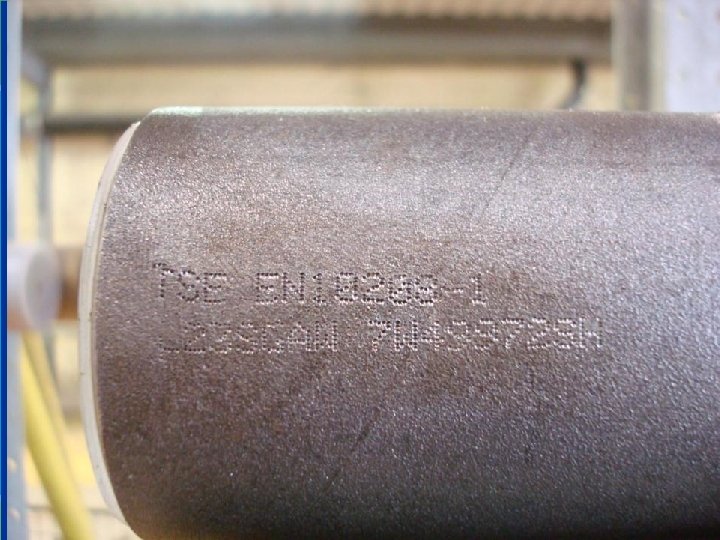

Pose des tuyauteries en acier au carbone q Les tuyaux en acier au carbone doivent répondre aux normes NBN EN 10255, NBN EN 10208 -1, NBN EN ISO 3183 ou NBN EN 10216 -1. q Les tuyaux en acier galvanisé doivent répondre aux normes ci -dessus et sont galvanisés à chaud en usine, conformément à la norme NBN EN 10240 (couche de zinc d’une épaisseur d’au moins 56 μm) 7 § 4. 1. 2

8

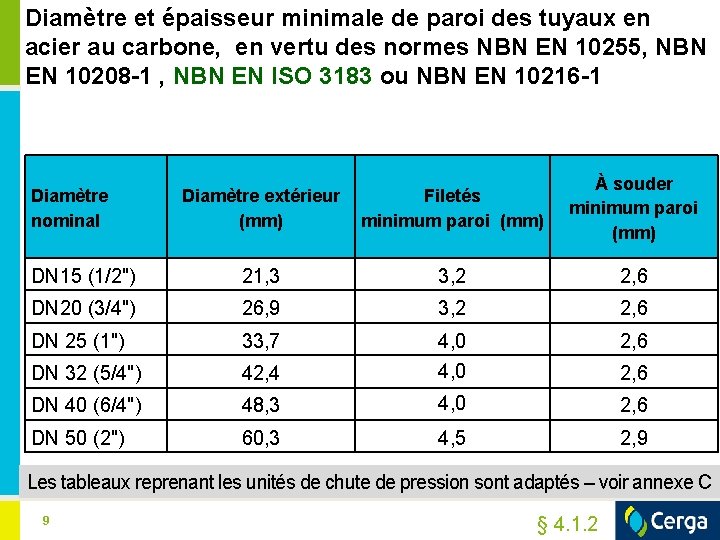

Diamètre et épaisseur minimale de paroi des tuyaux en acier au carbone, en vertu des normes NBN EN 10255, NBN EN 10208 -1 , NBN EN ISO 3183 ou NBN EN 10216 -1 Diamètre nominal Diamètre extérieur Filetés minimum paroi (mm) À souder minimum paroi (mm) DN 15 (1/2") 21, 3 3, 2 2, 6 DN 20 (3/4") 26, 9 3, 2 2, 6 DN 25 (1") 33, 7 2, 6 DN 32 (5/4") 42, 4 4, 0 DN 40 (6/4") 48, 3 4, 0 2, 6 DN 50 (2") 60, 3 4, 5 2, 9 2, 6 Les tableaux reprenant les unités de chute de pression sont adaptés – voir annexe C 9 § 4. 1. 2

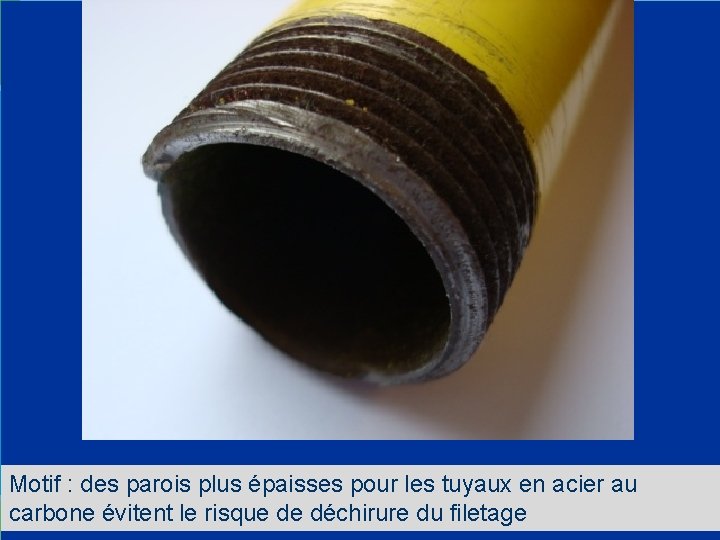

Motif : des parois plus épaisses pour les tuyaux en acier au carbone évitent le risque de déchirure du filetage 10

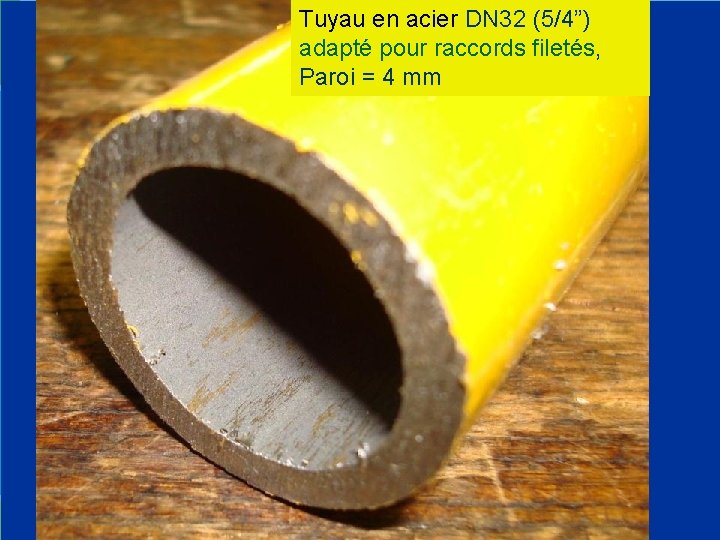

Tuyau en acier DN 32 (5/4”) adapté pour raccords filetés, Paroi = 4 mm 11

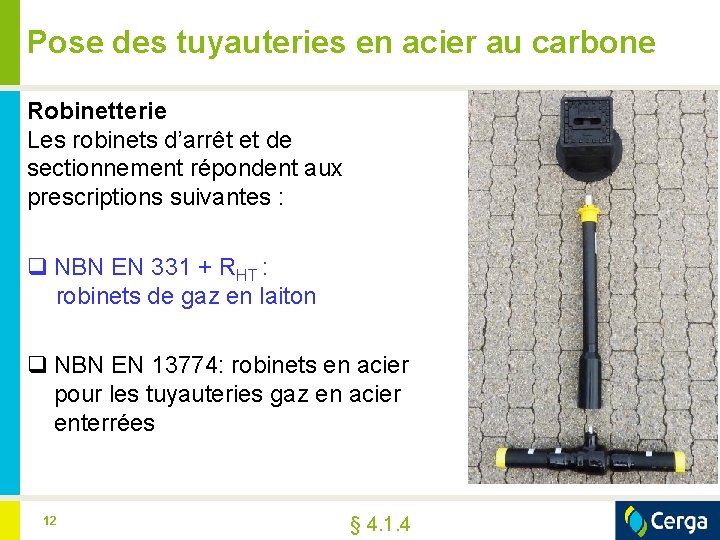

Pose des tuyauteries en acier au carbone Robinetterie Les robinets d’arrêt et de sectionnement répondent aux prescriptions suivantes : q NBN EN 331 + RHT : robinets de gaz en laiton q NBN EN 13774: robinets en acier pour les tuyauteries gaz en acier enterrées 12 § 4. 1. 4

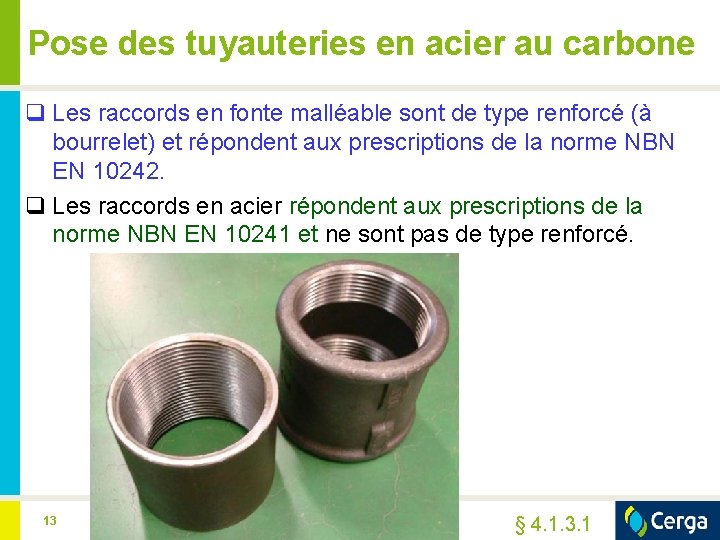

Pose des tuyauteries en acier au carbone q Les raccords en fonte malléable sont de type renforcé (à bourrelet) et répondent aux prescriptions de la norme NBN EN 10242. q Les raccords en acier répondent aux prescriptions de la norme NBN EN 10241 et ne sont pas de type renforcé. 13 § 4. 1. 3. 1

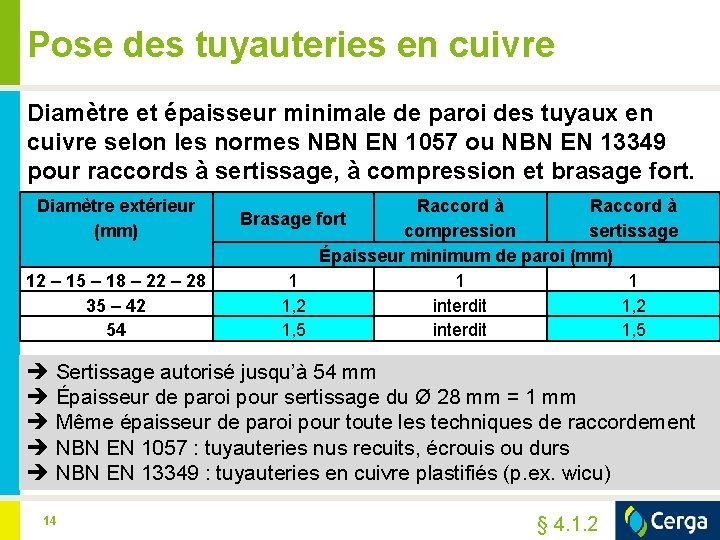

Pose des tuyauteries en cuivre Diamètre et épaisseur minimale de paroi des tuyaux en cuivre selon les normes NBN EN 1057 ou NBN EN 13349 pour raccords à sertissage, à compression et brasage fort. Diamètre extérieur (mm) 12 – 15 – 18 – 22 – 28 35 – 42 54 Raccord à compression sertissage Épaisseur minimum de paroi (mm) 1 1, 2 interdit 1, 2 1, 5 interdit 1, 5 Brasage fort Sertissage autorisé jusqu’à 54 mm Épaisseur de paroi pour sertissage du Ø 28 mm = 1 mm Même épaisseur de paroi pour toute les techniques de raccordement NBN EN 1057 : tuyauteries nus recuits, écrouis ou durs NBN EN 13349 : tuyauteries en cuivre plastifiés (p. ex. wicu) 14 § 4. 1. 2

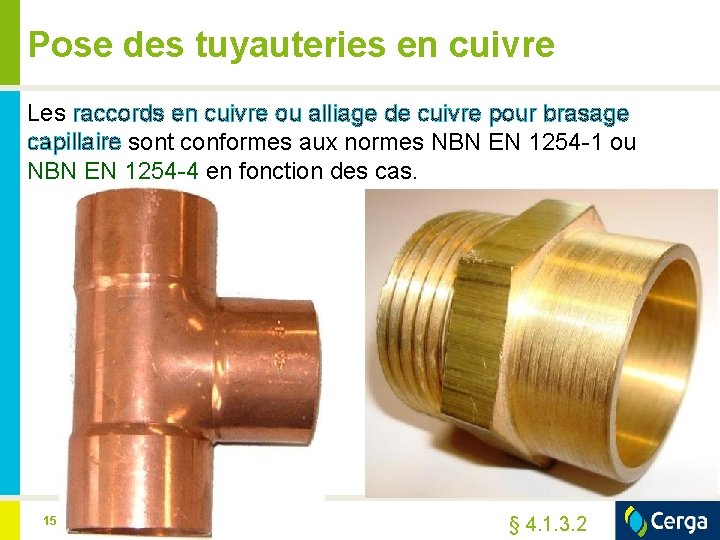

Pose des tuyauteries en cuivre Les raccords en cuivre ou alliage de cuivre pour brasage capillaire sont conformes aux normes NBN EN 1254 -1 ou NBN EN 1254 -4 en fonction des cas. 15 § 4. 1. 3. 2

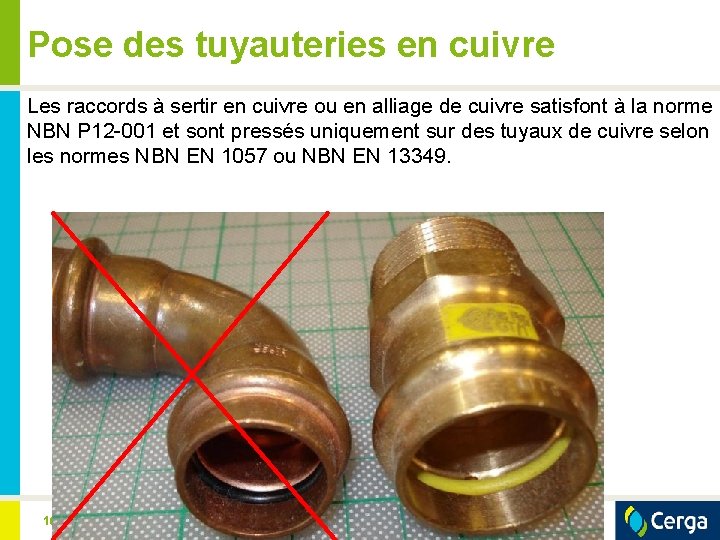

Pose des tuyauteries en cuivre Les raccords à sertir en cuivre ou en alliage de cuivre satisfont à la norme NBN P 12 -001 et sont pressés uniquement sur des tuyaux de cuivre selon les normes NBN EN 1057 ou NBN EN 13349. 16

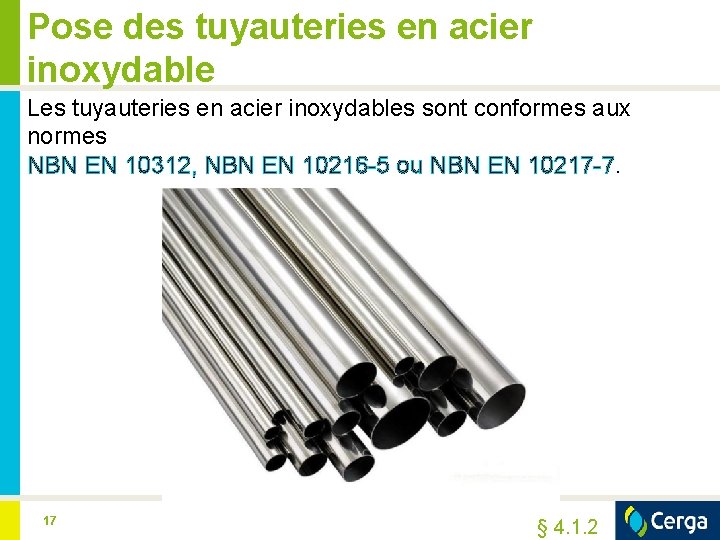

Pose des tuyauteries en acier inoxydable Les tuyauteries en acier inoxydables sont conformes aux normes NBN EN 10312, NBN EN 10216 -5 ou NBN EN 10217 -7. 17 § 4. 1. 2

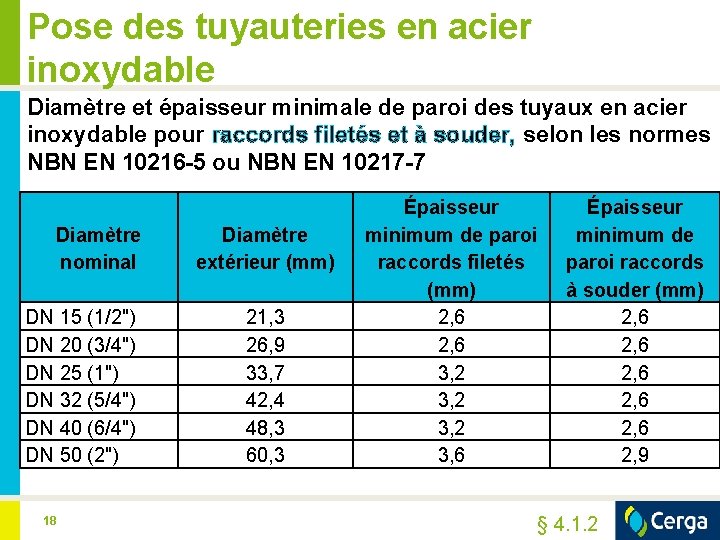

Pose des tuyauteries en acier inoxydable Diamètre et épaisseur minimale de paroi des tuyaux en acier inoxydable pour raccords filetés et à souder, selon les normes NBN EN 10216 -5 ou NBN EN 10217 -7 Diamètre nominal DN 15 (1/2") DN 20 (3/4") DN 25 (1") DN 32 (5/4") DN 40 (6/4") DN 50 (2") 18 Diamètre extérieur (mm) 21, 3 26, 9 33, 7 42, 4 48, 3 60, 3 Épaisseur minimum de paroi raccords filetés (mm) 2, 6 3, 2 3, 6 Épaisseur minimum de paroi raccords à souder (mm) 2, 6 2, 6 2, 9 § 4. 1. 2

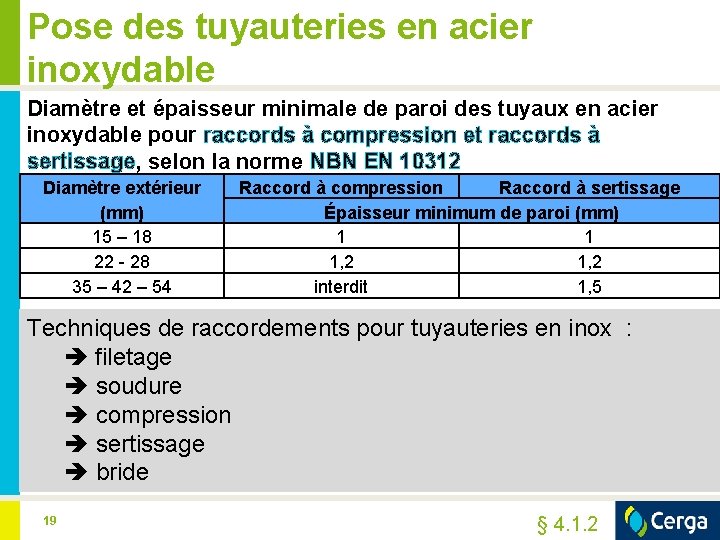

Pose des tuyauteries en acier inoxydable Diamètre et épaisseur minimale de paroi des tuyaux en acier inoxydable pour raccords à compression et raccords à sertissage, selon la norme NBN EN 10312 Diamètre extérieur (mm) 15 – 18 22 - 28 35 – 42 – 54 Raccord à compression Raccord à sertissage Épaisseur minimum de paroi (mm) 1 1 1, 2 interdit 1, 5 Techniques de raccordements pour tuyauteries en inox : filetage soudure compression sertissage bride 19 § 4. 1. 2

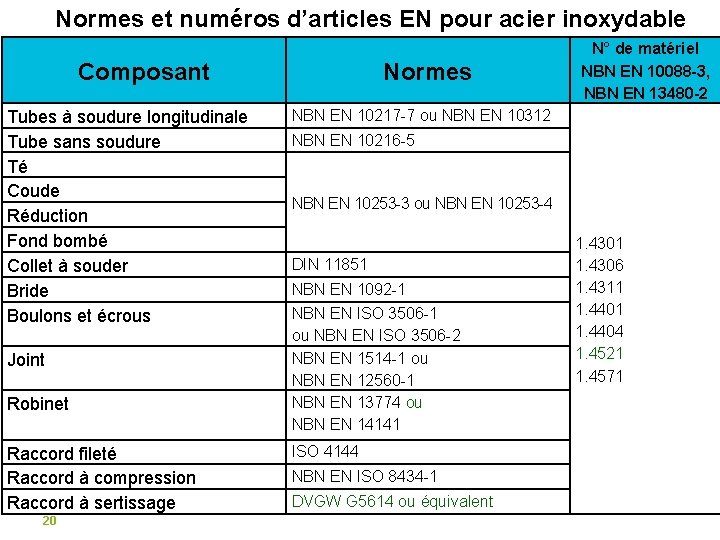

Normes et numéros d’articles EN pour acier inoxydable Composant Tubes à soudure longitudinale Tube sans soudure Té Coude Réduction Fond bombé Collet à souder Bride Boulons et écrous Joint Robinet Raccord fileté Raccord à compression Raccord à sertissage 20 Normes N° de matériel NBN EN 10088 -3, NBN EN 13480 -2 NBN EN 10217 -7 ou NBN EN 10312 NBN EN 10216 -5 NBN EN 10253 -3 ou NBN EN 10253 -4 DIN 11851 NBN EN 1092 -1 NBN EN ISO 3506 -1 ou NBN EN ISO 3506 -2 NBN EN 1514 -1 ou NBN EN 12560 -1 NBN EN 13774 ou NBN EN 14141 ISO 4144 NBN EN ISO 8434 -1 DVGW G 5614 ou équivalent 1. 4301 1. 4306 1. 4311 1. 4404 1. 4521 1. 4571

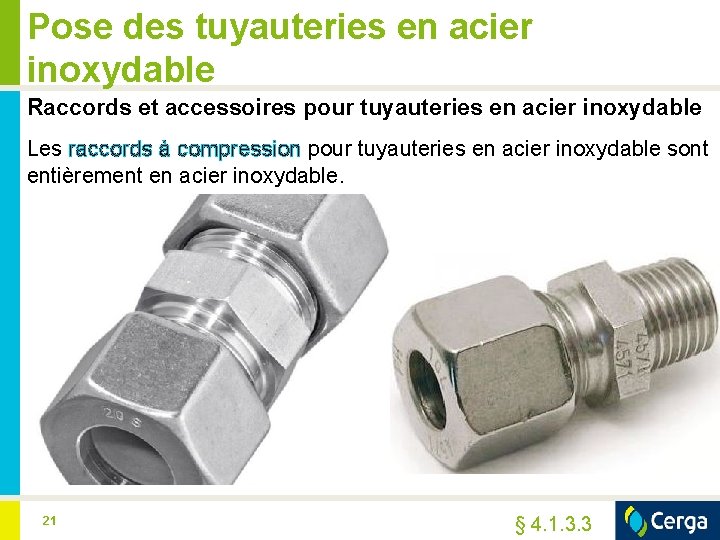

Pose des tuyauteries en acier inoxydable Raccords et accessoires pour tuyauteries en acier inoxydable Les raccords à compression pour tuyauteries en acier inoxydable sont entièrement en acier inoxydable. 21 § 4. 1. 3. 3

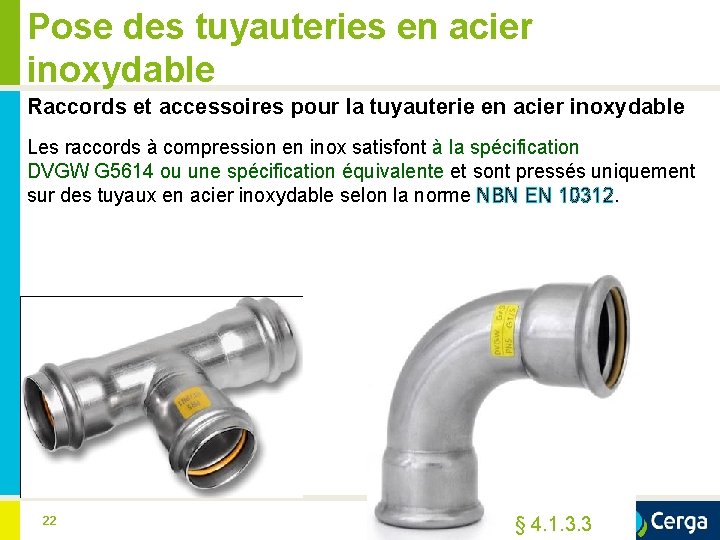

Pose des tuyauteries en acier inoxydable Raccords et accessoires pour la tuyauterie en acier inoxydable Les raccords à compression en inox satisfont à la spécification DVGW G 5614 ou une spécification équivalente et sont pressés uniquement sur des tuyaux en acier inoxydable selon la norme NBN EN 10312. 22 § 4. 1. 3. 3

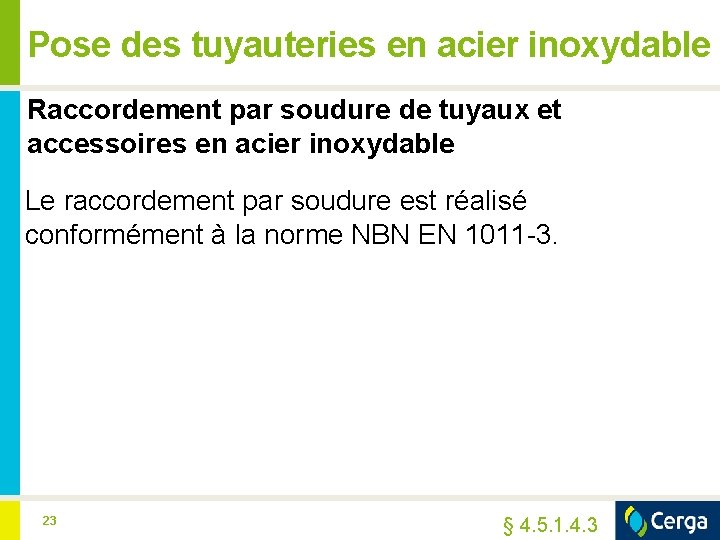

Pose des tuyauteries en acier inoxydable Raccordement par soudure de tuyaux et accessoires en acier inoxydable Le raccordement par soudure est réalisé conformément à la norme NBN EN 1011 -3. 23 § 4. 5. 1. 4. 3

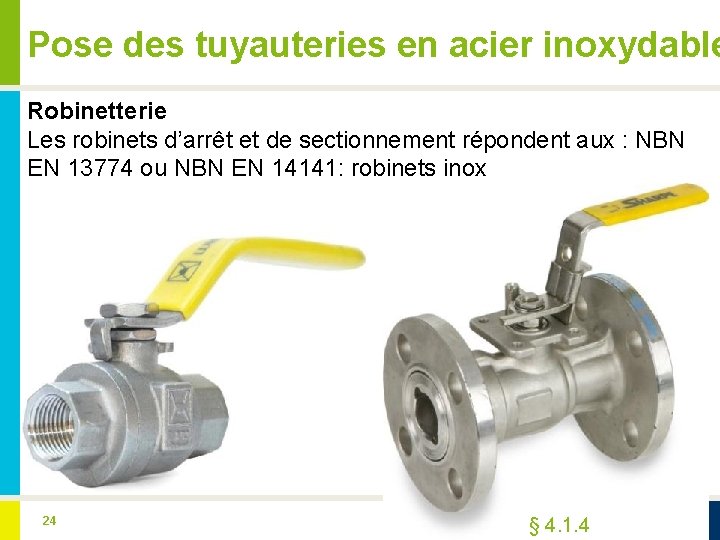

Pose des tuyauteries en acier inoxydable Robinetterie Les robinets d’arrêt et de sectionnement répondent aux : NBN EN 13774 ou NBN EN 14141: robinets inox 24 § 4. 1. 4

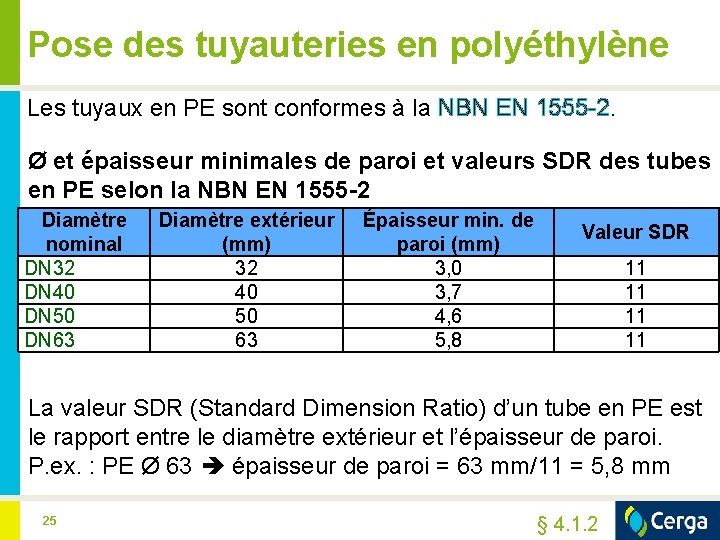

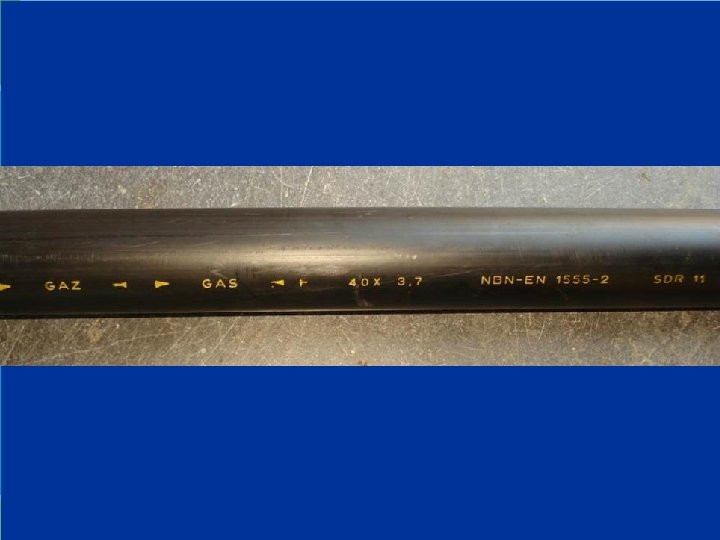

Pose des tuyauteries en polyéthylène Les tuyaux en PE sont conformes à la NBN EN 1555 -2. Ø et épaisseur minimales de paroi et valeurs SDR des tubes en PE selon la NBN EN 1555 -2 Diamètre nominal DN 32 DN 40 DN 50 DN 63 Diamètre extérieur (mm) 32 40 50 63 Épaisseur min. de paroi (mm) 3, 0 3, 7 4, 6 5, 8 Valeur SDR 11 11 La valeur SDR (Standard Dimension Ratio) d’un tube en PE est le rapport entre le diamètre extérieur et l’épaisseur de paroi. P. ex. : PE Ø 63 épaisseur de paroi = 63 mm/11 = 5, 8 mm 25 § 4. 1. 2

26

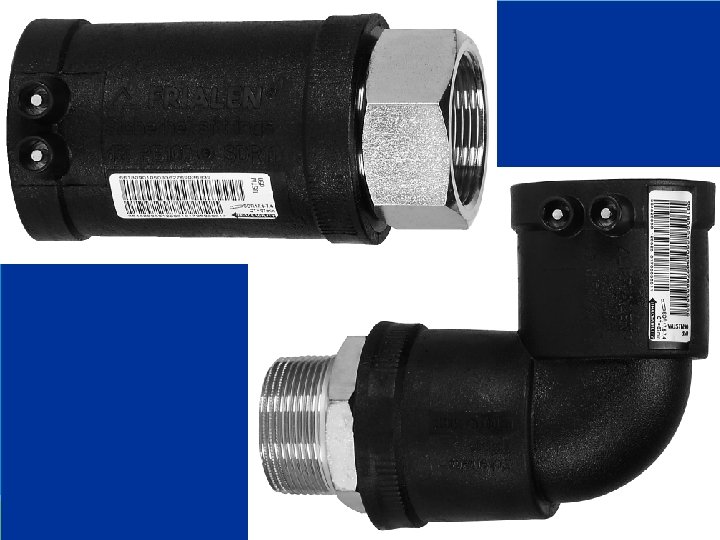

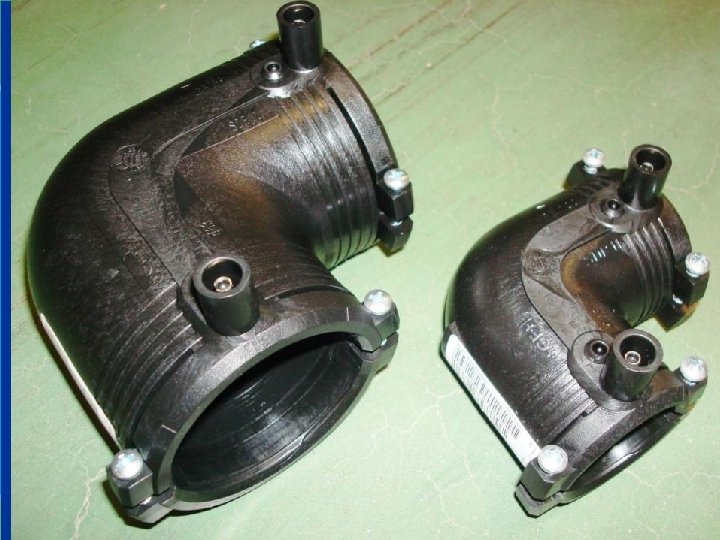

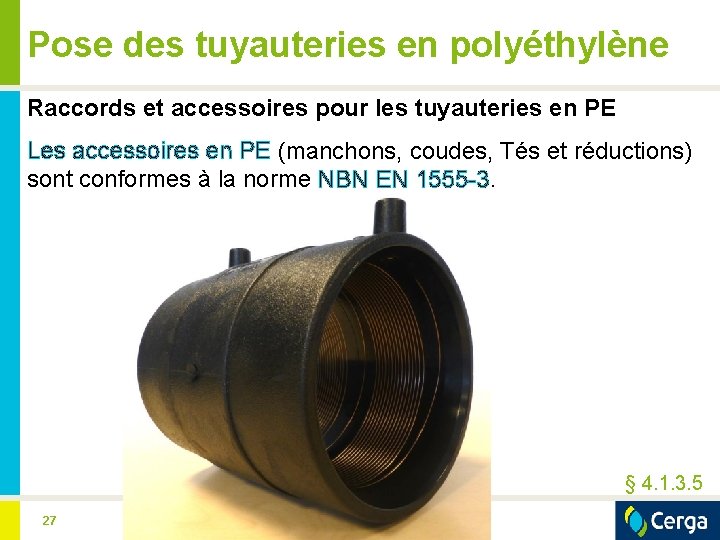

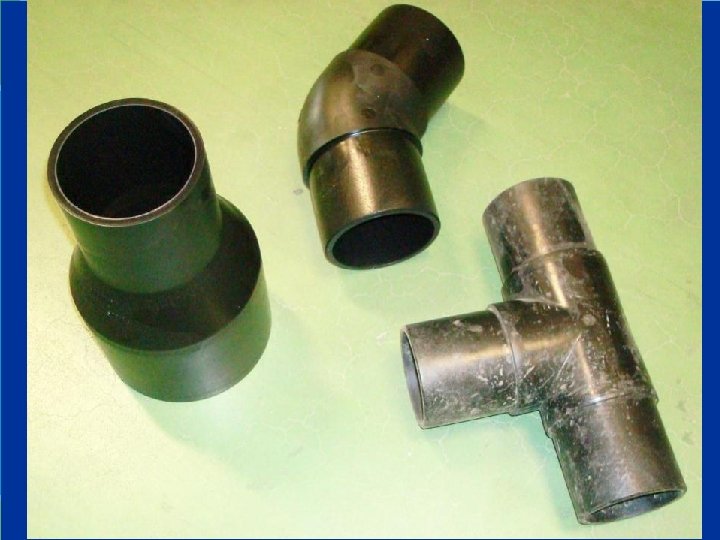

Pose des tuyauteries en polyéthylène Raccords et accessoires pour les tuyauteries en PE Les accessoires en PE (manchons, coudes, Tés et réductions) sont conformes à la norme NBN EN 1555 -3. § 4. 1. 3. 5 27

28

29

30

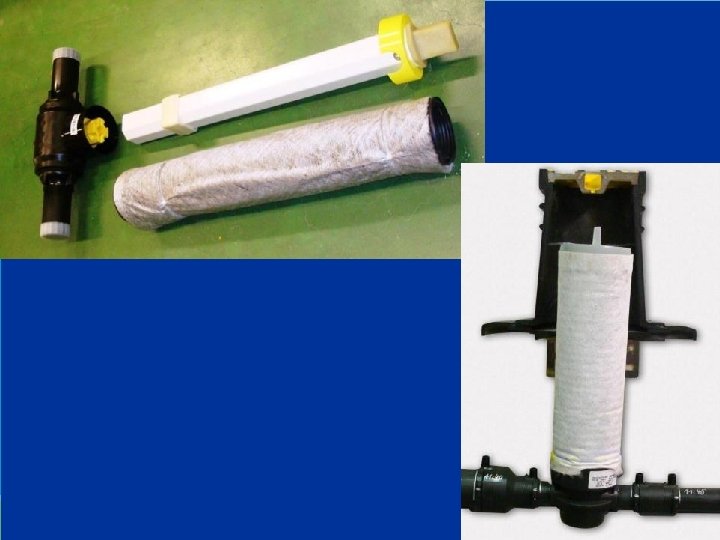

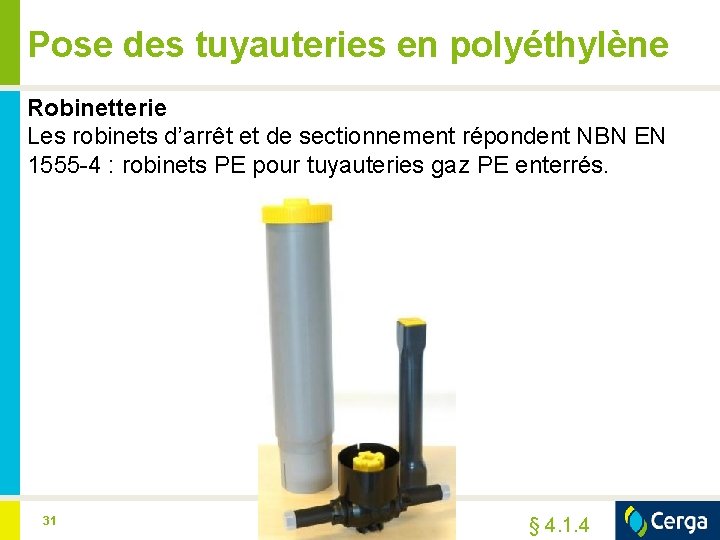

Pose des tuyauteries en polyéthylène Robinetterie Les robinets d’arrêt et de sectionnement répondent NBN EN 1555 -4 : robinets PE pour tuyauteries gaz PE enterrés. 31 § 4. 1. 4

32

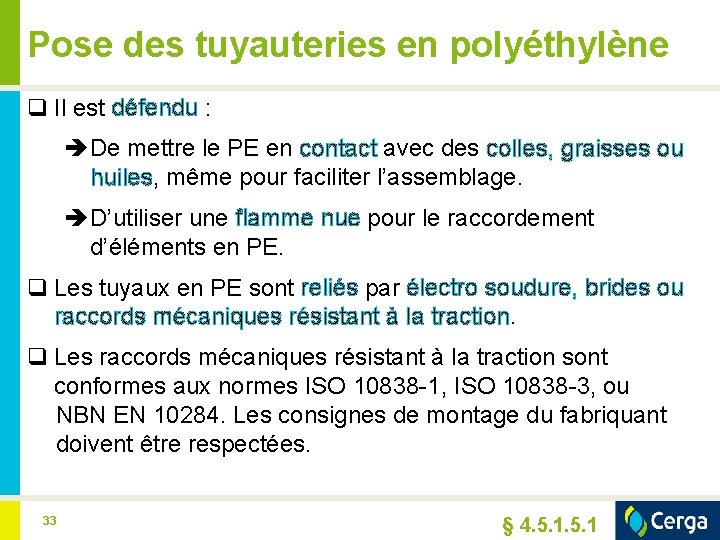

Pose des tuyauteries en polyéthylène q Il est défendu : De mettre le PE en contact avec des colles, graisses ou huiles, même pour faciliter l’assemblage. D’utiliser une flamme nue pour le raccordement d’éléments en PE. q Les tuyaux en PE sont reliés par électro soudure, brides ou raccords mécaniques résistant à la traction. q Les raccords mécaniques résistant à la traction sont conformes aux normes ISO 10838 -1, ISO 10838 -3, ou NBN EN 10284. Les consignes de montage du fabriquant doivent être respectées. 33 § 4. 5. 1

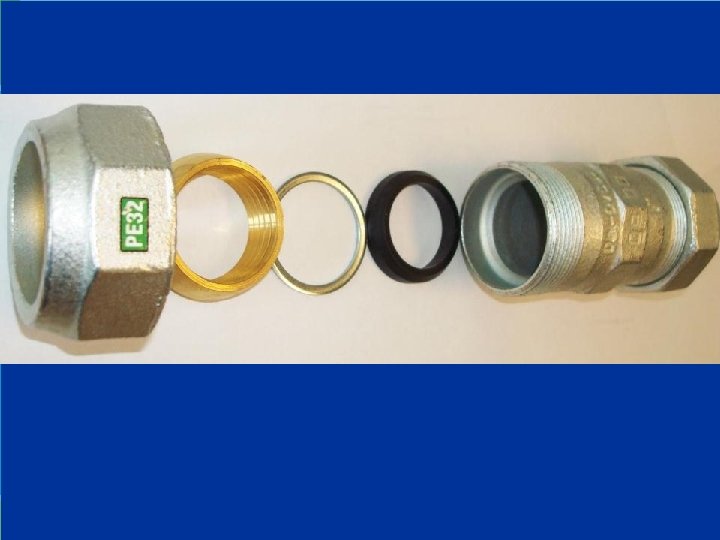

34

35

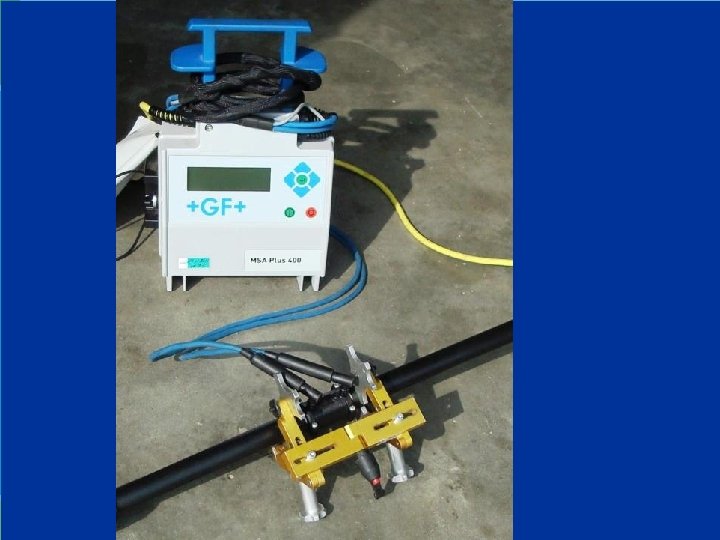

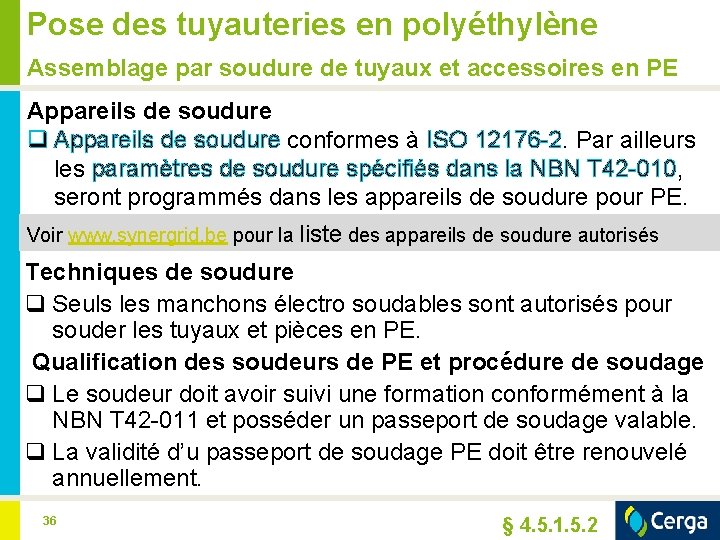

Pose des tuyauteries en polyéthylène Assemblage par soudure de tuyaux et accessoires en PE Appareils de soudure q Appareils de soudure conformes à ISO 12176 -2. Par ailleurs les paramètres de soudure spécifiés dans la NBN T 42 -010, seront programmés dans les appareils de soudure pour PE. Voir www. synergrid. be pour la liste des appareils de soudure autorisés Techniques de soudure q Seuls les manchons électro soudables sont autorisés pour souder les tuyaux et pièces en PE. Qualification des soudeurs de PE et procédure de soudage q Le soudeur doit avoir suivi une formation conformément à la NBN T 42 -011 et posséder un passeport de soudage valable. q La validité d’u passeport de soudage PE doit être renouvelé annuellement. 36 § 4. 5. 1. 5. 2

37

38

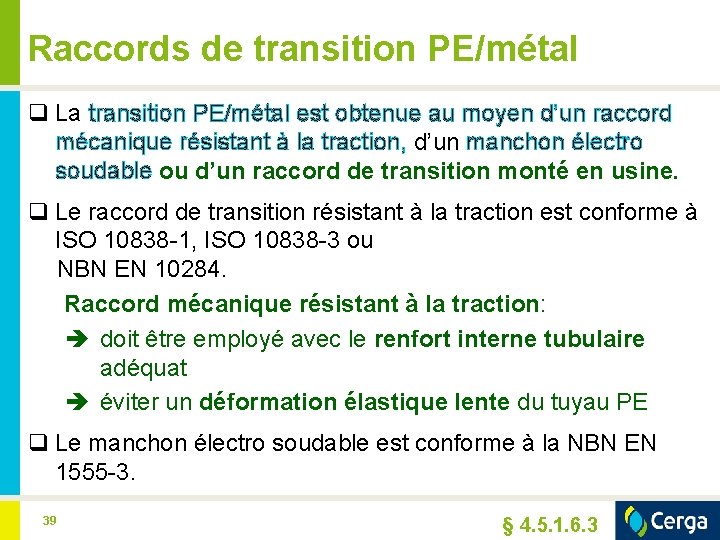

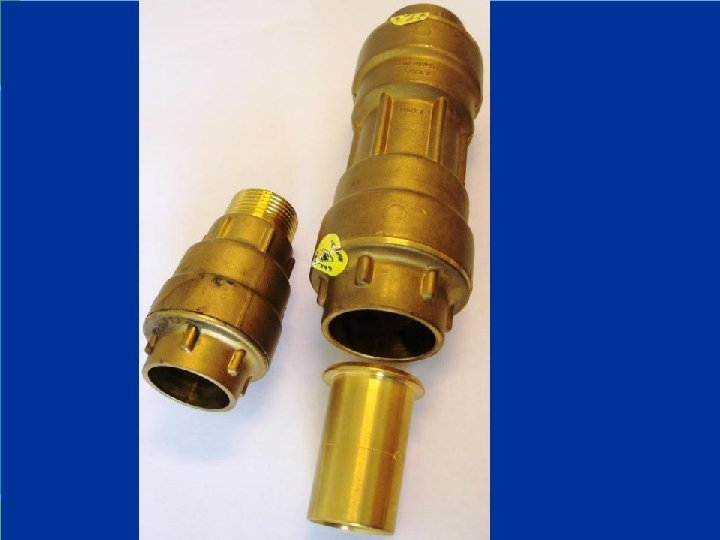

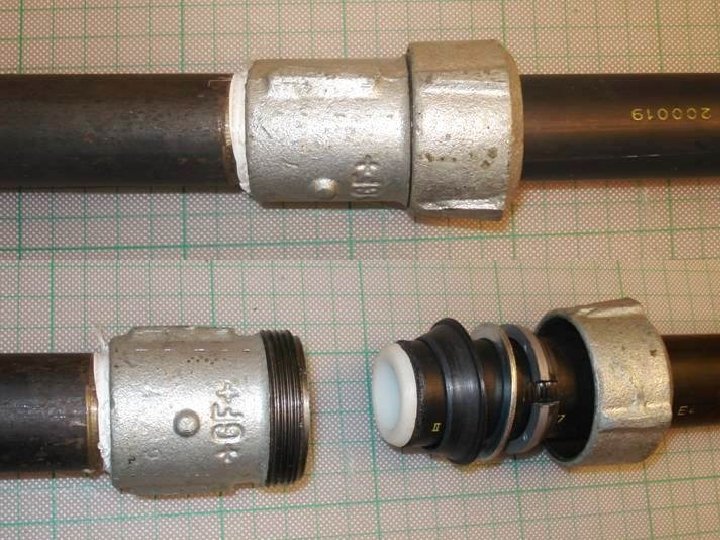

Raccords de transition PE/métal q La transition PE/métal est obtenue au moyen d’un raccord mécanique résistant à la traction, d’un manchon électro soudable ou d’un raccord de transition monté en usine. q Le raccord de transition résistant à la traction est conforme à ISO 10838 -1, ISO 10838 -3 ou NBN EN 10284. Raccord mécanique résistant à la traction: doit être employé avec le renfort interne tubulaire adéquat éviter un déformation élastique lente du tuyau PE q Le manchon électro soudable est conforme à la NBN EN 1555 -3. 39 § 4. 5. 1. 6. 3

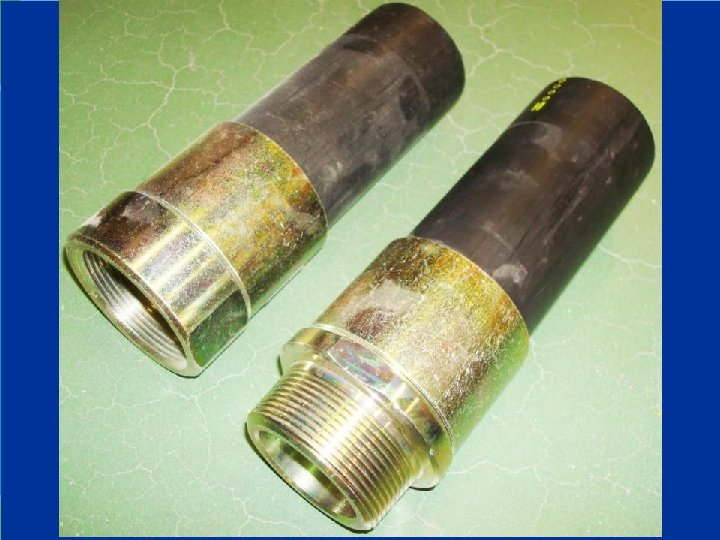

40

41

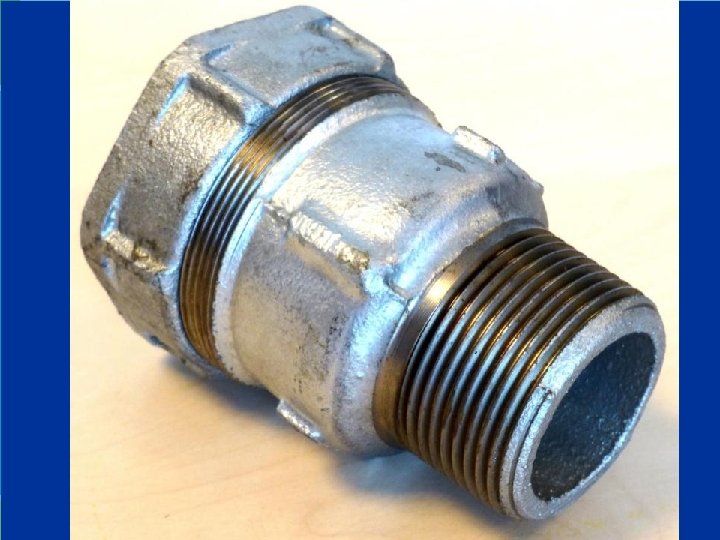

42

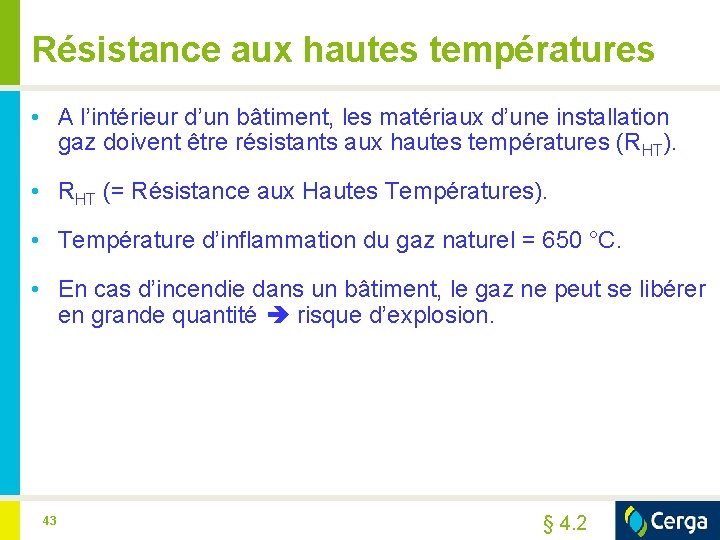

Résistance aux hautes températures • A l’intérieur d’un bâtiment, les matériaux d’une installation gaz doivent être résistants aux hautes températures (RHT). • RHT (= Résistance aux Hautes Températures). • Température d’inflammation du gaz naturel = 650 °C. • En cas d’incendie dans un bâtiment, le gaz ne peut se libérer en grande quantité risque d’explosion. 43 § 4. 2

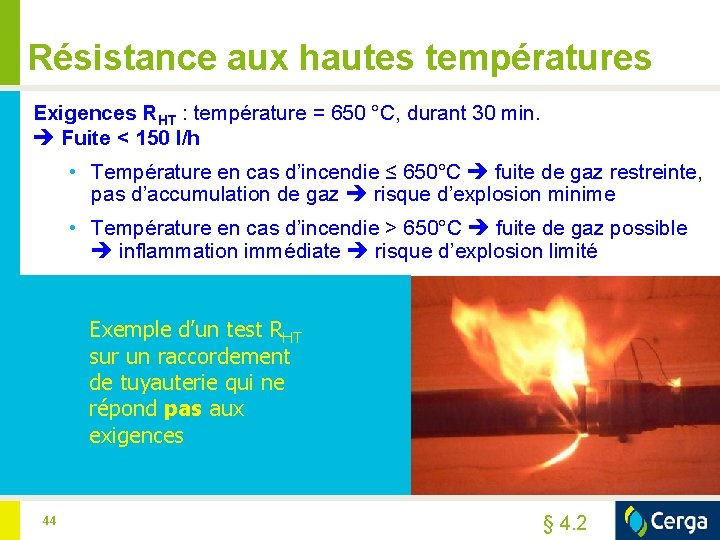

Résistance aux hautes températures Exigences RHT : température = 650 °C, durant 30 min. Fuite < 150 l/h • Température en cas d’incendie ≤ 650°C fuite de gaz restreinte, pas d’accumulation de gaz risque d’explosion minime • Température en cas d’incendie > 650°C fuite de gaz possible inflammation immédiate risque d’explosion limité Exemple d’un test RHT sur un raccordement de tuyauterie qui ne répond pas aux exigences 44 § 4. 2

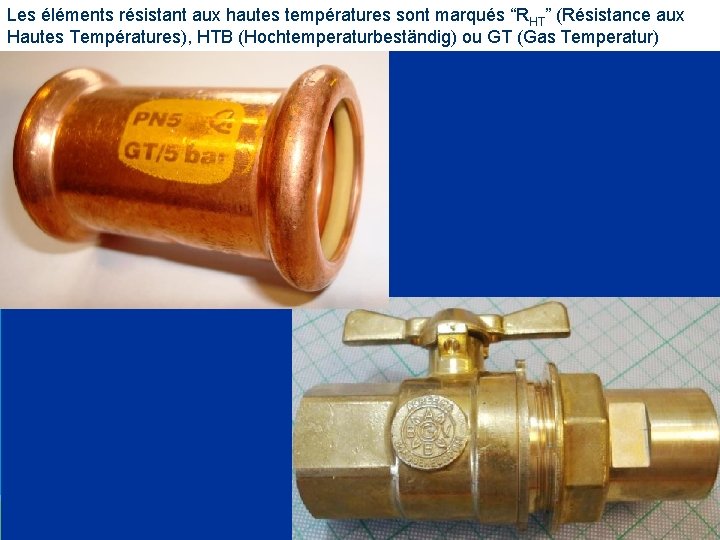

Les éléments résistant aux hautes températures sont marqués “RHT” (Résistance aux Hautes Températures), HTB (Hochtemperaturbeständig) ou GT (Gas Temperatur) 45

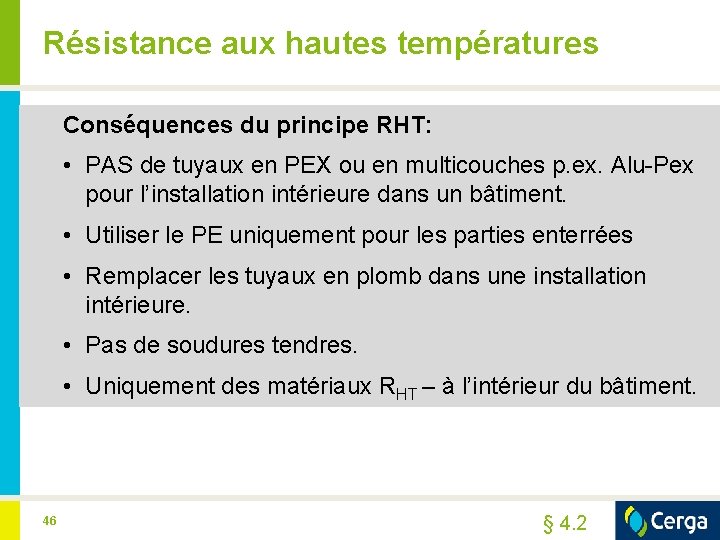

Résistance aux hautes températures Conséquences du principe RHT: • PAS de tuyaux en PEX ou en multicouches p. ex. Alu-Pex pour l’installation intérieure dans un bâtiment. • Utiliser le PE uniquement pour les parties enterrées • Remplacer les tuyaux en plomb dans une installation intérieure. • Pas de soudures tendres. • Uniquement des matériaux RHT – à l’intérieur du bâtiment. 46 § 4. 2

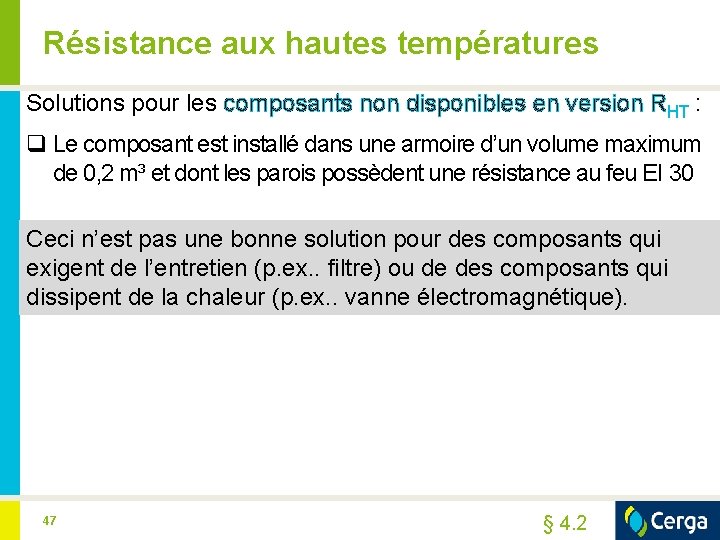

Résistance aux hautes températures Solutions pour les composants non disponibles en version RHT : q Le composant est installé dans une armoire d’un volume maximum de 0, 2 m³ et dont les parois possèdent une résistance au feu EI 30 Ceci n’est pas une bonne solution pour des composants qui exigent de l’entretien (p. ex. . filtre) ou de des composants qui dissipent de la chaleur (p. ex. . vanne électromagnétique). 47 § 4. 2

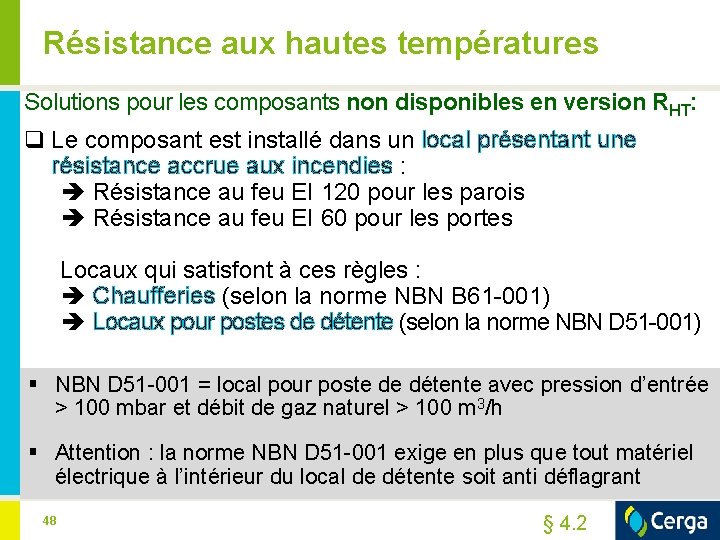

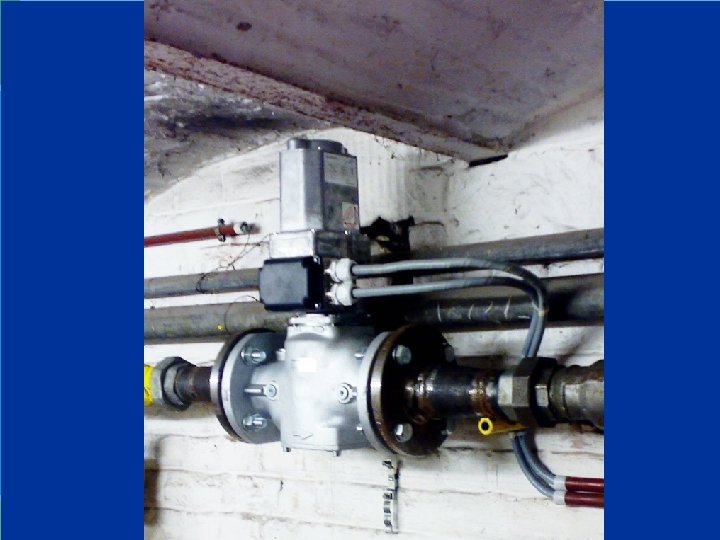

Résistance aux hautes températures Solutions pour les composants non disponibles en version RHT: q Le composant est installé dans un local présentant une résistance accrue aux incendies : Résistance au feu EI 120 pour les parois Résistance au feu EI 60 pour les portes Locaux qui satisfont à ces règles : Chaufferies (selon la norme NBN B 61 -001) Locaux pour postes de détente (selon la norme NBN D 51 -001) § NBN D 51 -001 = local pour poste de détente avec pression d’entrée > 100 mbar et débit de gaz naturel > 100 m 3/h § Attention : la norme NBN D 51 -001 exige en plus que tout matériel électrique à l’intérieur du local de détente soit anti déflagrant 48 § 4. 2

49

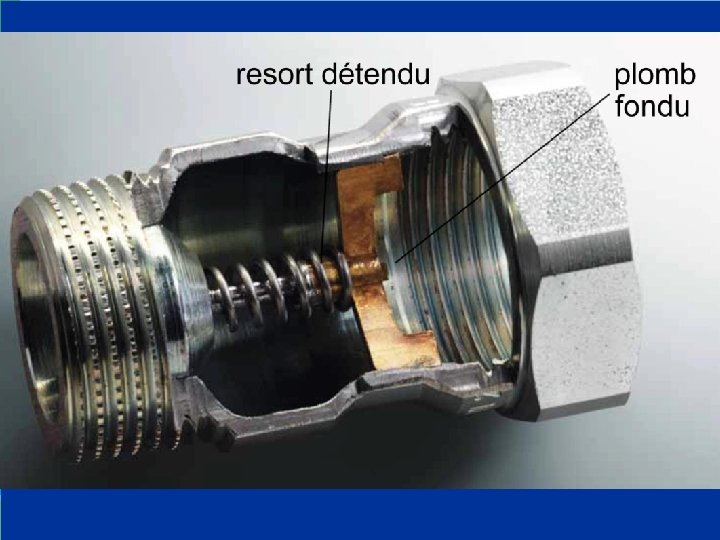

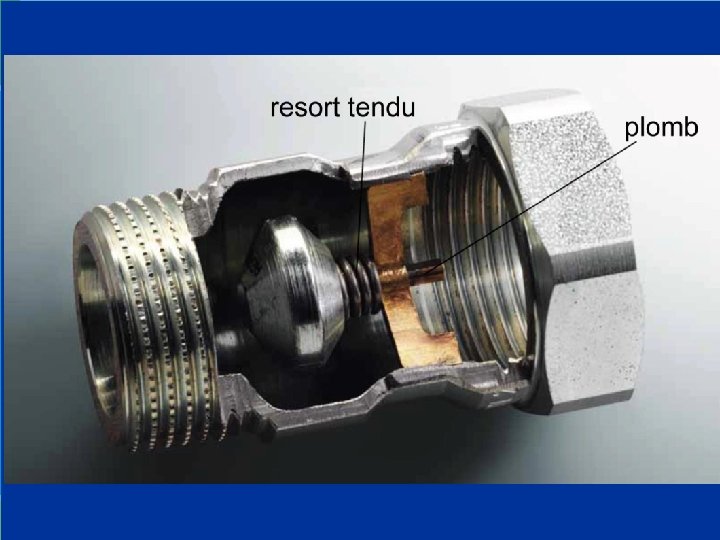

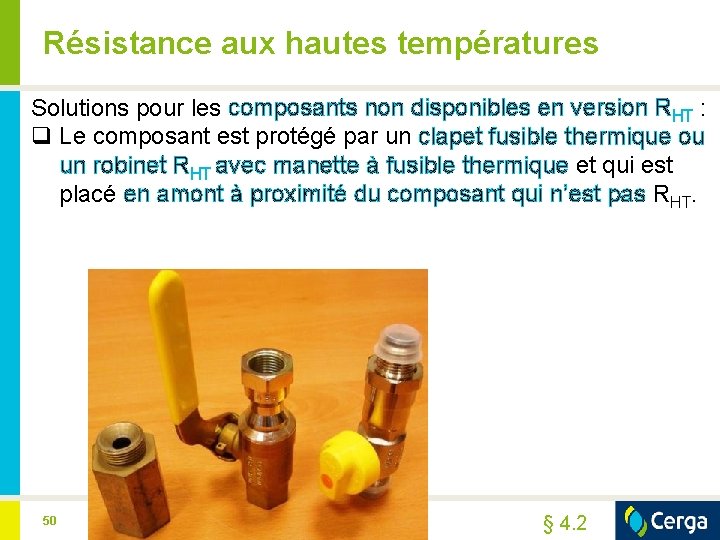

Résistance aux hautes températures Solutions pour les composants non disponibles en version RHT : q Le composant est protégé par un clapet fusible thermique ou un robinet RHT avec manette à fusible thermique et qui est placé en amont à proximité du composant qui n’est pas RHT. 50 § 4. 2

51

52

53

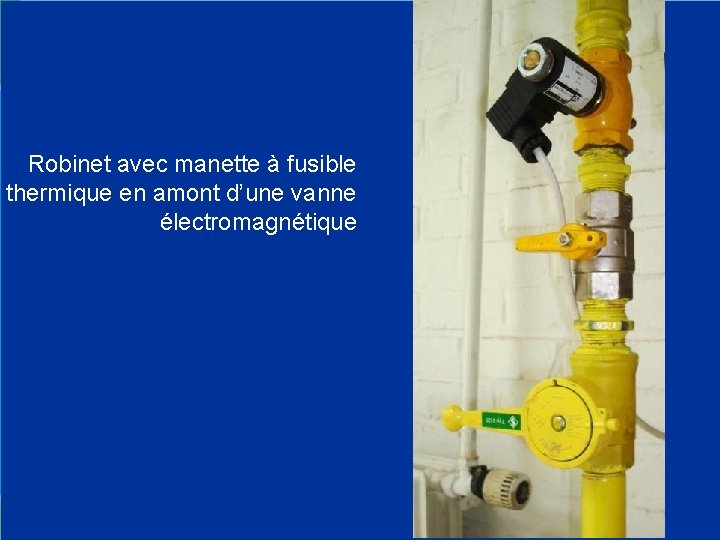

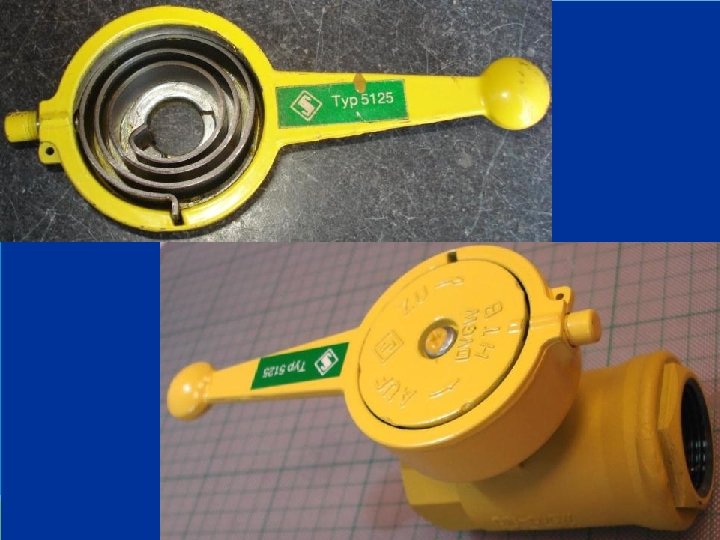

Robinet avec manette à fusible thermique en amont d’une vanne électromagnétique 54

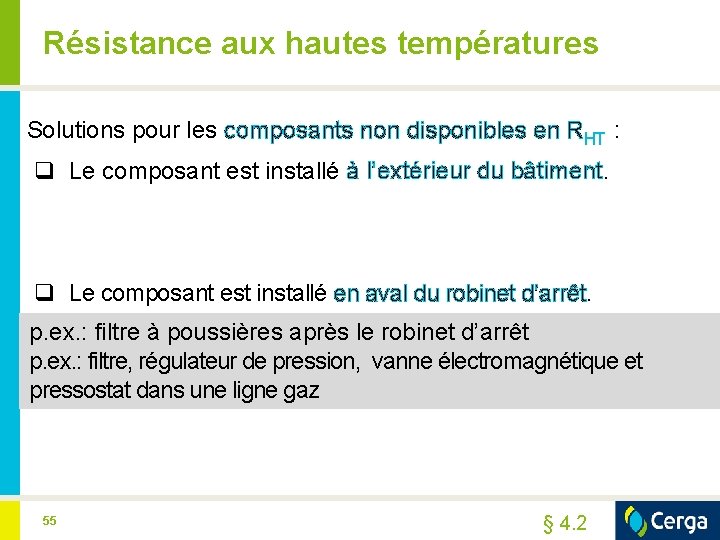

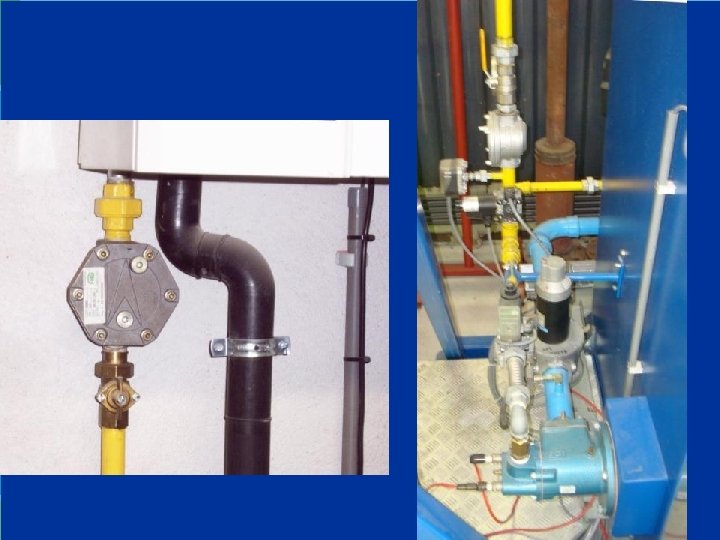

Résistance aux hautes températures Solutions pour les composants non disponibles en RHT : q Le composant est installé à l’extérieur du bâtiment. q Le composant est installé en aval du robinet d’arrêt. p. ex. : filtre à poussières après le robinet d’arrêt p. ex. : filtre, régulateur de pression, vanne électromagnétique et pressostat dans une ligne gaz 55 § 4. 2

56

Merci 57
