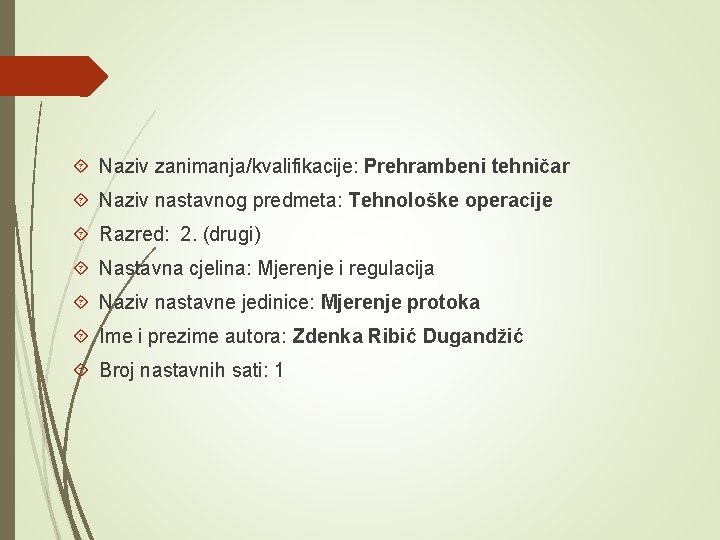

Naziv zanimanja/kvalifikacije: Prehrambeni tehničar Naziv nastavnog predmeta: Tehnološke operacije Razred: 2. (drugi) Nastavna cjelina: Mjerenje i regulacija Naziv nastavne jedinice: Mjerenje protoka Ime i prezime autora: Zdenka Ribić Dugandžić Broj nastavnih sati: 1
Mjerenje protoka
Ishodi: Nabrojiti osjetila za mjerenje protoka Opisati osjetila za mjerenje protoka Procijeniti prednosti i nedostatke pojedinog osjetila
Zadatak: 1. grupa – Što je protok? 2. grupa – Vrste protoka? (jedinice) 3. grupa – Kako bi najjednostavnije izmjerili protok?
Mjerilo protoka ( mjerači, instrumenti, osjetila, uređaji ) Uređaji za mjerenje količine kapljevine, pare ili plina koji protječe kroz cjevovod u nekom vremenu. Koriste se u raznim industrijama: -kemijskoj, prehrambenoj, farmaceutskoj……. -u distribuciji potrošnje vode ili plina (vodomjer, plinomjer) -gospodarenju vodama -poljoprivredi i dr.
Postoji nekoliko načina mjerenja protoka : mjerenje protoka diferencijalnog tlaka (na osnovi razlike tlaka) turbinsko mjerenje protoka elektromagnetsko mjerenje protoka ultrazvučno mjerenje protoka
Mjerila na osnovi razlike tlakova: Mjerna prigušnica (zaslon) Venturijeva cijev Pitotova cijev princip rada: - na mjestu suženja presjeka tlak je niži, a pad tlaka razmjeran je brzini, odnosno protoku fluida - mjerenjem razlike tlakova uz pomoć manometra može se odrediti protok
Mjerni zaslon ( prigušnica ) • sastoji se od kružne ploče s kružnim otvorom u sredini • tlak se mjeri u cijevi prije i iza prigušnice
Venturijeva cijev Sastoji se od stožastog ulaznog dijela koji vodi do uskog grla, nakon kojeg slijedi izlazni dio cijevi, a tlakovi se mjere prije suženja i u suženju U širem dijelu cijevi fluid struji sporije nego u uskom dijelu pa je u širem dijelu tlak veći
Pitotova-cijev je posebno konstruirana kratka i šuplja cijev u cijevi kroz koju protječe tekućina, na mjestu suženja, javlja se različiti tlak, a taj tlak ovisi o volumnom protoku tekućine
Rotametar mjerilo protoka s lebdjelicom ( ronilom) Sastoji se od uspravne, konusne, staklene cijevi i lebdjelice (ronila) određenog oblika koji se slobodno giba u struji tekućine. Kada nema protoka, ronilo zbog svoje težine ostaje na dnu Kada tekućina uđe u rotametar, ovisno o protoku ronilo se podiže i položaj ronila očitava na skali.

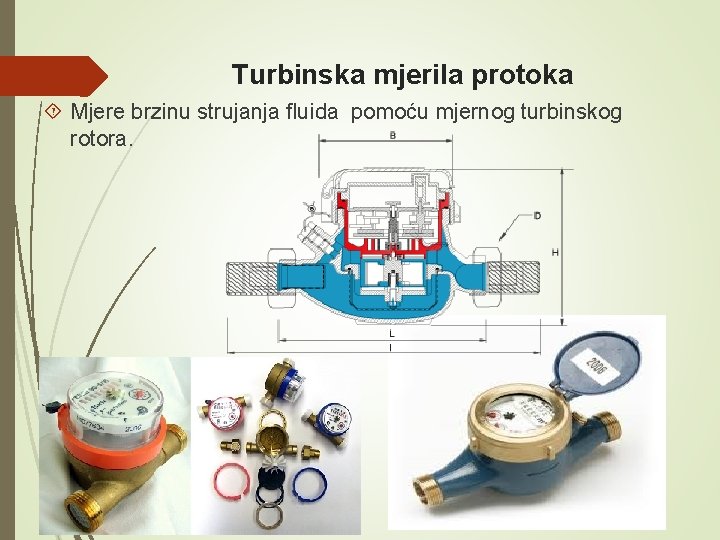

Turbinska mjerila protoka Mjere brzinu strujanja fluida pomoću mjernog turbinskog rotora.

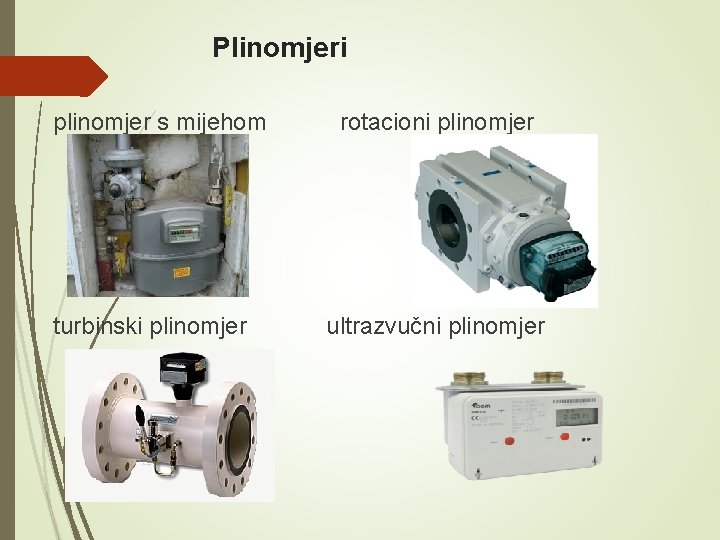

Plinomjeri plinomjer s mijehom turbinski plinomjer rotacioni plinomjer ultrazvučni plinomjer
1. Gdje se koriste instrumenti za mjerenje protoka? 2. Navedi načine na koje se može mjeriti protok! 3. Koja mjerila protoka nisu zasnovana na osnovi razlike tlaka? a) Venturijeva cijev b) Pitotova cijev c) vodomjer d) mjerni zaslon ( prigušnica ) 4. Rotametar je instrument koji se sastoji od vodoravne staklene cijevi T N 5. Za mjerenje protoka plina koriste se plinomjeri: ( 2 su odgovora točna ) a) ultrazvučni b) elektromagnetski c) rotacioni d) diferencijalni
Domaća zadaća: Kod kuće očitajte stanje na plinomjeru ili vodomjeru. Nakon 7 dana ponovno očitajte stanje na mjerilima te izračunajte prosječnu dnevnu potrošnju plina ili vode izraženu u m 3 i litrama.
1. Gdje se koriste instrumenti za mjerenje protoka? kemijskoj, prehrambenoj ind. , u distribuciji potrošnje vode i plina, u gospodarenju vodama, poljoprivredi …… 2. Navedi načine na koje se može mjeriti protok! mjerenje protoka diferencijalnog tlaka (na osnovi razlike tlaka), turbinsko, elektromagnetsko i ultrazvučno mjerenje protoka 3. Koja mjerila protoka nisu zasnovana na osnovi razlike tlaka? a) Venturijeva cijev b) Pitotova cijev c) vodomjer d) mjerni zaslon ( prigušnica ) 4. Rotametar je instrument koji se sastoji od vodoravne staklene cijevi T N 5. Za mjerenje protoka plina koriste se plinomjeri: ( 2 su odgovora točna ) a) ultrazvučni b) elektromagnetski c) rotacioni d) diferencijalni
