NAZIV VJEBE UNIVERZALNI STALAK SVRHA I OPIS IZRATKA
NAZIV VJEŽBE: UNIVERZALNI STALAK
SVRHA I OPIS IZRATKA • Univerzalni stalak služi za umetanje: • fotografija, • malog kalendara ili • školskog rasporeda sati • izrađen je od prozirne plastične mase

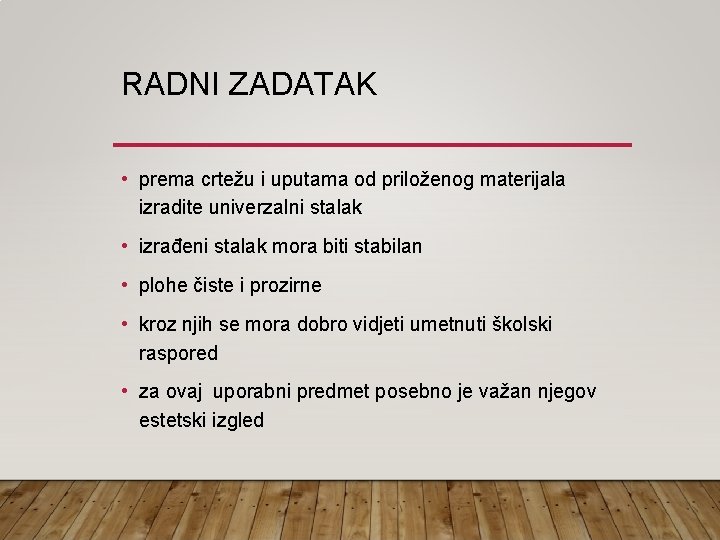

RADNI ZADATAK • prema crtežu i uputama od priloženog materijala izradite univerzalni stalak • izrađeni stalak mora biti stabilan • plohe čiste i prozirne • kroz njih se mora dobro vidjeti umetnuti školski raspored • za ovaj uporabni predmet posebno je važan njegov estetski izgled
UPUTE ZA RAD • iz radne kutije izvadite materijal za izvođenje vježbe i RL 2. 3. 1 i 2. 3. 2. • prema uputama i radioničkom crtežu na radnom listu 2. 3. 1. izradite UNIVERZALNI STALAK • pratite redoslijed radnih operacija na operacijskoj listi 2. 3. 1. • pridržavajte se mjera zaštite na radu! • pazite da ne dotaknete vruću žicu na aparatu za savijanje plastike!
ŠTO JE POTREBNO ZA IZVOĐENJE VJEŽBE ? • prozirni polistirol (plastična masa), 140 X 90 X 2 • aparat za savijanje plastike zagrijavanjem • kutomjer, ravnalo, trokut • flomaster za ocrtavanje ili crtaća igla • dokumentacija – radni list 2. 3. 1. i operacijska lista 2. 3. 1 • prilog uz vježbu – raspored sati
SREDSTVA ZA RAD aparat za savijanje plastike zagrijavanjem plastična masa radni list
RADIONIČKI CRTEŽ Ako crtate alkoholnim flomasterom, činite to s one strane koja će na gotovom izratku biti vanjska, kako biste na kraju lakše izbrisali crte pomoću krpice natopljene alkoholom. Bridove za savijanje crtajte isprekidanom crtom
1. SKIDANJE ZAŠTITNE FOLIJE I OCRTAVANJE Foliju s druge strane skinite tek kad završite s ocrtavanje.
2. ZAGRIJAVANJE BRIDA NA APARATU ZA SAVIJANJE PLASTIKE Brid koji savijate najprije zagrijavajte dok ne omekša.
3. SAVIJANJE BRIDA POD ODGOVARAJUĆIM KUTOM, KONTROLA KUTOMJEROM Kut savijanja kontrolirajte kutomjerom (preporučeni kut 75 °)
IZGLED STALKA NAKON OBLIKOVANJA
ELEMENTI VREDNOVANJA • dovršeni univerzalni stalak mora biti uredan i stabilan • u njega mora stati raspored sati kojeg imate u prilogu; dimenzija 90 mm x 55 mm • jedan raspored stavljate s prednje strane, a drugi sa stražnje strane stalka • ako je stalak dobro izrađen, raspored sati se mora jednako lako stavljati i vaditi iz njega • provjera zadanog kuta (preporučeni kut 75 °)
ZAVRŠNI DIO • pregled i vrednovanje izratka prema najavljenim elementima vrednovanja • PROVJERA FUNKCIONALNOSTI IZRATKA • isticanje najboljih radova i pohvaljivanje učenika • pospremanje radnog mjesta • Najava sljedeće teme: Materijali u graditeljstvu
