Naziv teme ELEKTROFOTOGRAFIJA Nastavni predmet GRAFIKA TEHNOLOGIJA Nastavni

Naziv teme: ELEKTROFOTOGRAFIJA • Nastavni predmet: GRAFIČKA TEHNOLOGIJA • Nastavni plan i program/Kurikulum: 210604 GRAFIČKI UREDNIK DIZAJNER (4. razred), Zagreb, 2006. • Trajanje: 2 sata • Prezentaciju pripremila: HELENA VULIĆ

Dragi učenici i drage učenice, kako bismo vam olakšali učenje za vas smo pripremili materijale za samostalni rad. U ovoj prezentaciji Grafička tehnologija su sadržaji koji se odnose na nastavni predmet: Prije rada na ovoj lekciji nalazi se zadatak za ponavljanje prethodne lekcije i prijedlog besplatnog alata za izradu umnih mapa. Na kraju prezentacije nalazi se zadatak za ponavljanje gradiva. Vaši nastavnici će vam također pružati podršku u učenju na daljinu. Želimo vam sretno i ugodno učenje.

ZADATAK ZA PONAVLJANJE • Prije nego što započnete s radom na novom sadržaju prisjetite se prethodne lekcije Uvod u bezkontaktne tehnike tiska. • Na linku https: //www. canva. com/pricing/ nalazi se besplatni alat za izradu umnih mapa. Registrirajte se i napravite umnu mapu za na temu BEZKONTAKTNE TEHNIKE TISKA.

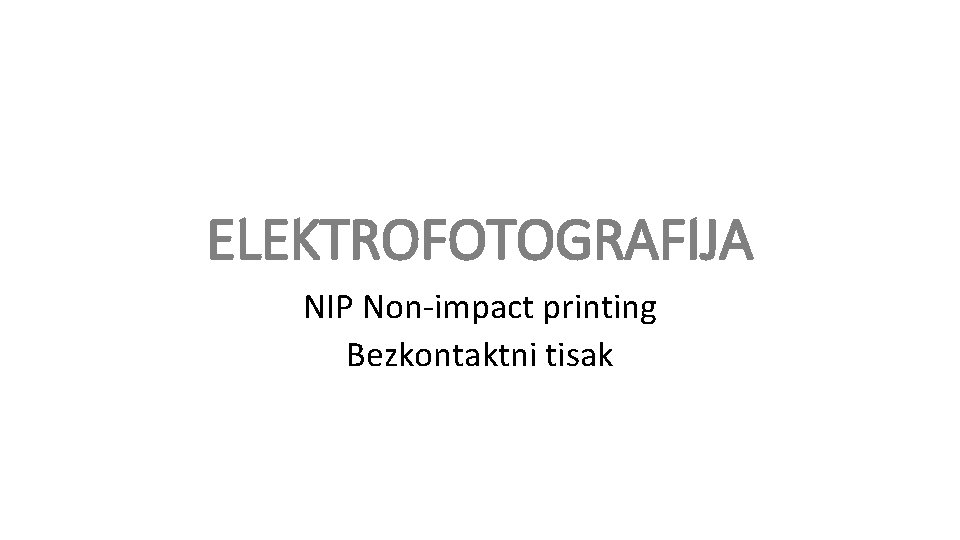

ELEKTROFOTOGRAFIJA NIP Non-impact printing Bezkontaktni tisak

Ključni pojmovi: • Fotokonduktor • Homogeno nabijeno polje • Stvaranje slike • Nanos boje • Prijenos tonera • Fiksiranje tonera • Čiščenje fotokonduktora

Ilustrcija: Handbook of Print Media Helmut Kipphan ELEKTROFOTOGRAFIJA – osnovna struktura

1. IMAGING – STVARANJE SLIKE • Virtualna slika se stvara na fotokonduktoru nabijanjem uz pomoć kontroliranog izvora svjetla. • Kontrolirani izvor svjetla može biti laser ili LED izvor. • Otisnuta slika odgovara osvjetljenim pozicijama na fotokonduktoru (virtualnoj slici). • Homogeno nabijeno polje dobiva se osvjetljavanjem i u daljnjem postupku postaje željenom slikom za tisak.

2. INKING – NANOS BOJE • Kod elektrofotografije se koriste specijalne boje (toneri) koje mogu biti tekuće ili praškaste ovisno o izvedbi uređaja. • Čestice tonera veličine 8 mikrometara se prenose bez kontakta kroz sustav na fotokonduktor. • Toner je suprotnog naboja od naboja na fotokonduktoru. Razlika u naboju osigurava prihvaćanje tonera za fotokonduktor. U ovoj fazi slika postaje vidljiva.

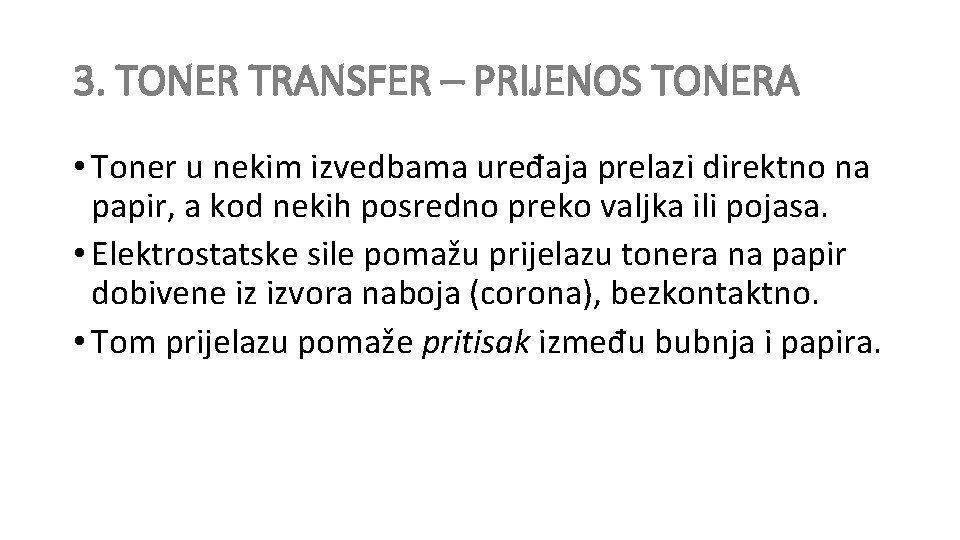

3. TONER TRANSFER – PRIJENOS TONERA • Toner u nekim izvedbama uređaja prelazi direktno na papir, a kod nekih posredno preko valjka ili pojasa. • Elektrostatske sile pomažu prijelazu tonera na papir dobivene iz izvora naboja (corona), bezkontaktno. • Tom prijelazu pomaže pritisak između bubnja i papira.

4. FIXING THE TONER – FIKSIRANJE TONERA • Jedinica za fiksiranje tonera ima zadatak vezati čestice tonera na papiru i osigurati stabilnu sliku. • Najčešće se toner fiksira uz pomoć zagrijavanja i kontaktnog pritiska. • Toner se zatali na papiru uz pritisak.

5. CLEANING - ČIŠĆENJE • Zaostale pojedinačne čestice tonera i zaostali naboj ostanu na fotokonduktoru nakon procesa otiskivanja. • Kako bi bubanj bio spreman za novi ciklus potrebno ga je očistiti, a to se provodi mehanički i električki. • Mehaničko uklanjanje provodi se četkom i/ili usisavanjem. • Električko čiščenje ili neutralizacija postiže se homogenim osvjetljavanjem površine.

• Fotokonduktor je nakon ovog postupka čist od naboja i čestica tonera. • Spreman je za novo homogeno nabijanje „coronom” i stvaranje virtualne slike te novi ciklus.

Zadatak za učenike: • Tehnički korektno nacrtati na A 4 papiru shematski prikaz osnovne strukture elektrofotografskog stroja za tisak te sve izraze na shemi napisati na hrvatskom jeziku. • U donjem desnom kutu papira nacrtati tablicu s osobnim podacima i popuniti je tehničkim pismom prema predlošku. Shema: ELEKTROFOTOGRAFIJA – osnovna struktura Ime i prezime: Ivo Ivić Razred: 4. C Škola: Puni naziv škole

• Svoju shemu fotografirajte i pošaljite prema dogovoru.
