Únavové poruchy letadel řádkovací elektronová mikroskopie Markéta Wranová Jan Hudec Marek Havel Tomáš Talanda Fyzikální týden 2007

Obsah • Konstrukce letadel • Únavový lom materiálu • Elektronová mikroskopie • Náš miniprojekt • Poděkování

Konstrukce letadel • Protichůdné požadavky na konstrukci – nízká hmotnost – vysoká pevnost – vysoká spolehlivost • Používané materiály – dřevo – hliníkové slitiny – uhlíkové kompozity

Únava materiálu • Co je to únava materiálu • Wöhlerova křivka • Omezení provozních podmínek letadel

Wöhlerova křivka

Rozbor lomových ploch • Příčiny únavového lomu je třeba hledat ve: – způsobu a kvalitě výroby – tvaru součásti a její poloze v konstrukci – způsobu provozního namáhání – struktuře materiálu a reliéfu lomové plochy • Pomocí řádkovací elektronové mikroskopie

Elektronová mikroskopie Jak pracuje ? • Elektronový paprsek • Elektronová optika • Vzorek • Detektor

Charakteristika Výhody • Vzorek není nutno speciálně upravovat • Použitelné zvětšeni až 20 000 • Velká hloubka ostrosti Nevýhody • Velmi náročné • Citlivé

Použití • Letecký průmysl • Automobilový průmysl • Energetika • Medicína

Náš miniprojekt • Defekt lopatky turbíny motoru M -601 • Zničení ostatních lopatek

Makrosnímek Únava Dolom Co to způsobilo?

Mikroskosnímek • Jak došlo k porušení? • Proč vznikla trhlina – nevhodně orientovaná hranice dvou zrn? • Jak se šířila?

Shrnutí • Omezení provozních podmínek letadel z důvodu únavy materiálu • Zkoumání únavových poruch pomocí řádkovací elektronové mikroskopie

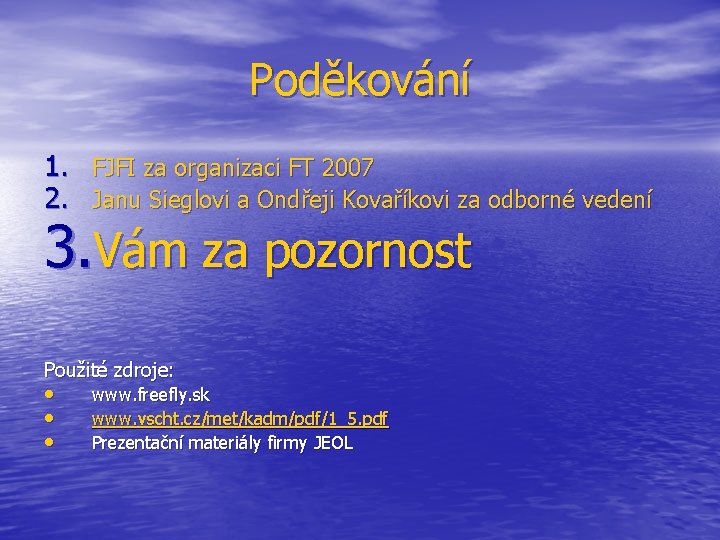

Poděkování 1. 2. FJFI za organizaci FT 2007 Janu Sieglovi a Ondřeji Kovaříkovi za odborné vedení 3. Vám za pozornost Použité zdroje: • • • www. freefly. sk www. vscht. cz/met/kadm/pdf/1_5. pdf Prezentační materiály firmy JEOL
