NATURAL GAS AHMAD ABDUL QODIR
MACAM GAS ØNon Associated gas ØAssociated gasses ØWet Natural Gas ØDry Natural Gas
KARAK TERISTIK GAS ØSpecific Gravity. ØTekanan Uap. ØKomposisi Kimia. ØKadar belerang. ØNilai kalori. ØMemenuhi hukum-hukum gas
CONTOH KOMPOSISI KIMIA SUATU GAS ALAM Component Mol Real Sg at Real SG BTU/SCF Compressibility 14, 7 psia 60 0 (Fraksi) Perfect gas at Perfect Gas at 14, 7 psia 60 (Z) F 14, 7 psia 60 0 F 1 2 3 = 1 x 2 N 2 0, 0058 0, 967038 CO 2 0, 0160 CH 4 6 7 = 1 x 6 0, 0056098 0, 999719 0, 0057984 1, 527518 0, 0244402 0, 994307 0, 0159089 0, 9515 0, 554715 0, 5278113 1012, 1 963, 012 0, 998096 0, 9496883 C 2 H 6 0, 0239 1, 046557 0, 0250127 1773, 0 42, 3747 0, 991581 0, 0236987 C 3 H 8 0, 0024 1, 549794 0, 0037195 2523, 3 6, 0559 0, 981958 0, 0023567 i C 4 H 10 0, 0002 2, 067467 0, 0004135 3260, 7 0, 6521 0, 970231 0, 0001940 n C 4 H 10 0, 0002 2, 075184 0, 0004150 3269, 8 0, 6539 0, 966623 0, 0001993 I C 5 H 12 trace 2, 490018 4009, 7 n C 5 H 12 trace 2, 490018 4018, 9 nil 2, 974113 4764, 4 C 6 H 4 TOTAL 1, 0000 0, 5974 4 0 F 5 = 1 x 4 1012, 7499 0, 9978
NATURAL GAS ØPipeline Natural Gas ØLiquified Natural Gas ( LNG ) ØCompressed Natural Gas ( CNG )
LIQUIFIED NATURAL GAS ØLNG dalam bahasa kita sering disebut dengan Gas Alam Cair ( dicairkan ) pada tekanan dan suhu tertentu dalam fase cair jenuh. Prosesnya yaitu dengan menurunkan temperatur ( -161 C atau -258 F ) ( Sumber engineeringtoolbox. com )
LIQUIFIED NATURAL GAS ØKenapa Harus dicairkan, hal ini berhubungan proses transportasi dan penyimpanan, yaitu untuk mempermudah proses pengangkutan ke tempat lain, Ex dari Indonesia ke jepang, dll
COMPRESSED NATURAL GAS ØGas Alam yang dikompresi, sebagaimana sifat fluida gas yang bersifat compressible. ØMemudahkan dalam proses penyimpanan, dan transportasi
SPECIFIC GRAVITY Specific Gravity is the ratio between the density (mass per unit volume) of the actual gas and the density of air, specific gravity has no dimension. The density of air at NTP is 1. 205 kg/m 3. (www. engineeringtoolbox. com)
SATUAN PENGGUNAAN Menurut Jumlah Kandungan energi ØDalam pengukuran energi satuan yang bisa digunakan diantaranya Joule, Kalori, Kwh, Btu, atau satuan energi lainnya ØPenghitungan jumlah energi yang terkandung, berdasarkan jumlah mol komposisi kimia penyusunnya, dengan standart tertentu.
SATUAN PENGGUNAAN Menurut Jumlah Volume ØDalam pengukuran volume satuan yang bisa digunakan diantaranya meter kubik ( m 3 ) atau juga feet kubik ( ft 3 atau CF ) ØPenting : untuk pengukuran dengan satuan volume mengetahui berapa temperatur dan pressure-nya karena sifat compressible ØKondisi Normal : 0 o. C dan 1 atm ØKondisi Standart : 60 o. F dan 14. 73 psi
HEATING VALUE Heating Value yaitu jumlah panas yang diproduksi oleh suatu pembakaran dari selumlah bahan bakar tertentu. HV biasa dinotasikan dengan per mass atau per volume Nilai Heating Value suatu fuel dipengaruhi oleh nilai density suatu fuel. Semakin tinggi densitas fuel semakin rendah nilai HV, atau sebaliknya
PERSAMAAN GAS IDEAL PV = NRT Dimana P = tekanan gas V = Volume gas N = jumlah mol gas R = Ketetapan gas T = Suhu mutlak
CONTOH Volume gas 1 k. Nm 3 berapa mmscf k. Nm 3 = 0 o. C dan 1 atm mmscf = 60 o. F dan 14. 73 psi Kita gunakan persamaan gas ideal PV = NRT V 2 = V 1 (T 2/ T 1) Dimana 1 m 3 = 35. 314667 ft 3 V 2 = 35. 314667 ( 273 + 15. 556 )/273 = 37. 3269 mmscf
CONTOH Dalam 1 hari max. load GT butuh 30 bbtud = 1. 25 bbtuh Dimana 1 btuh = 0. 0002931 k. Wh Sehingga energi masuk GT = 366. 379 MWh
LIQUIFIED NATURAL GAS LNG Mudah Simpan, Transportasi Density Fluida Gas lebih rendah dibanding dengan Fluida cair Dengan massa yang sama akan kita dapat Volume yang lebih sedikit ( kecil ) Massa = Volume ( m 3 ) x density ( kg/m 3 )
COMPRESSED NATURAL GAS LNG Mudah Simpan, Transportasi Memanfaatkan sifat dasar fluida Gas yaitu bersifat Compressible Dengan massa yang sama akan kita dapat Volume yang lebih sedikit ( kecil )
COMPRESSED NATURAL GAS HUKUM GAY LUSSAC

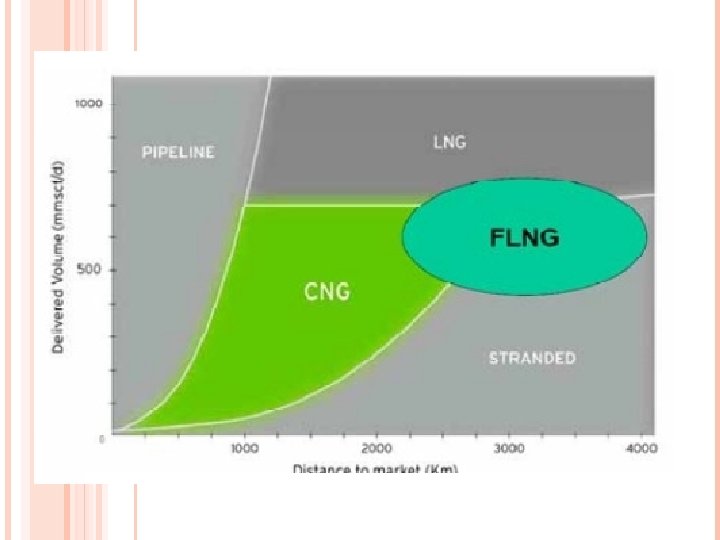

CNG & LNG CNG LNG FASE GAS FASE CAIR CNG LNG TEKANAN TEMPERATURE CNG LNG VESSEL KECIL VESSEL BESAR
