Natpisi i simboli na električnim mjernim instrumentima Fizikalna mjerenja II 2013/14. Vježbe 1 Amra Salčinović Fetić, asistent

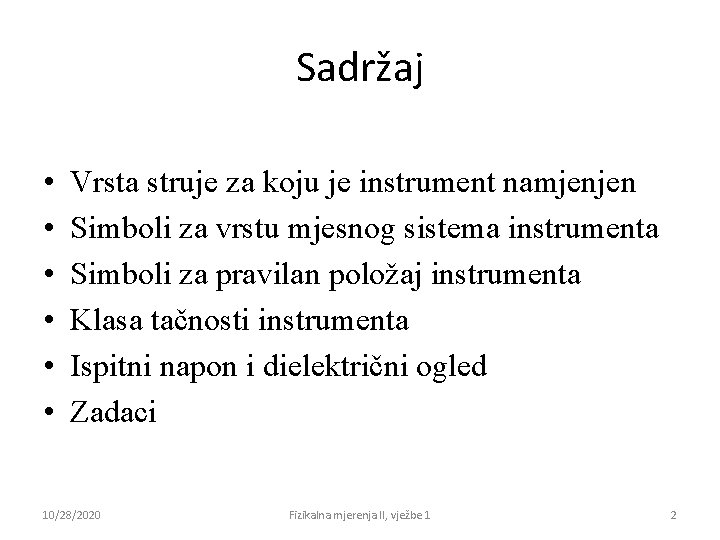

Sadržaj • • • Vrsta struje za koju je instrument namjenjen Simboli za vrstu mjesnog sistema instrumenta Simboli za pravilan položaj instrumenta Klasa tačnosti instrumenta Ispitni napon i dielektrični ogled Zadaci 10/28/2020 Fizikalna mjerenja II, vježbe 1 2

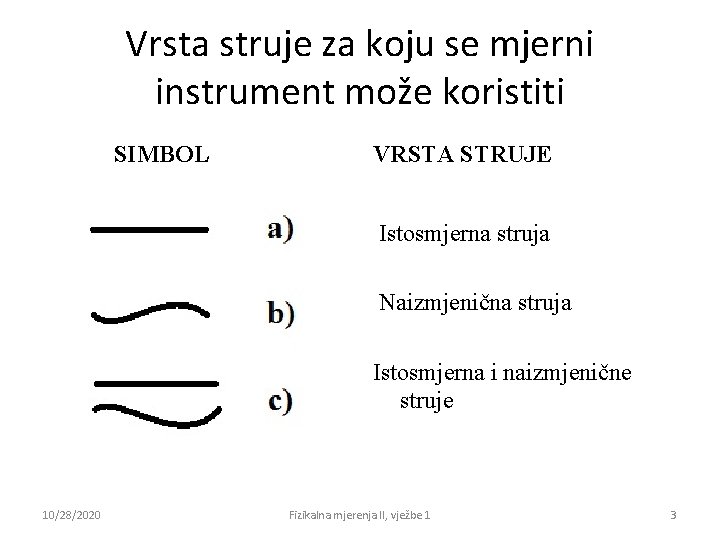

Vrsta struje za koju se mjerni instrument može koristiti SIMBOL VRSTA STRUJE Istosmjerna struja Naizmjenična struja Istosmjerna i naizmjenične struje 10/28/2020 Fizikalna mjerenja II, vježbe 1 3

Simboli za vrstu mjernog sistema instrumenta SIMBOL NAZIV Instrument sa kalemom i magnetom Instrument gvozđem sa skretnim stalnim pokretnim Instrument sa pokretnim gvozđem i magnetom 10/28/2020 Fizikalna mjerenja II, vježbe 1 4

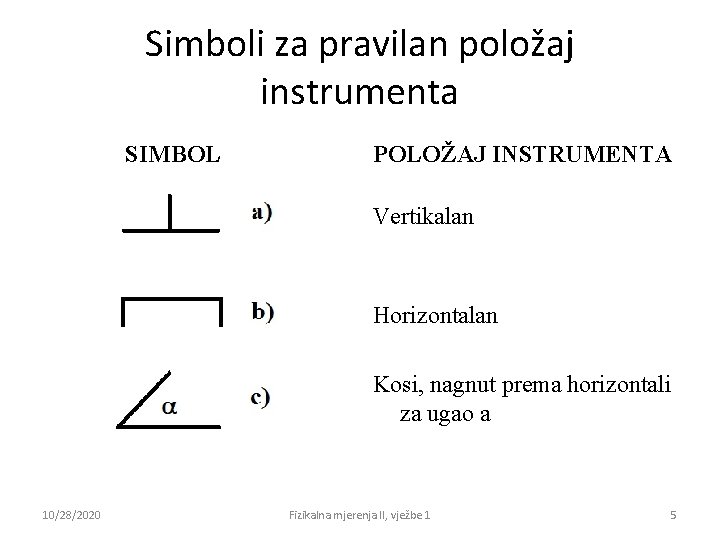

Simboli za pravilan položaj instrumenta SIMBOL POLOŽAJ INSTRUMENTA Vertikalan Horizontalan Kosi, nagnut prema horizontali za ugao a 10/28/2020 Fizikalna mjerenja II, vježbe 1 5

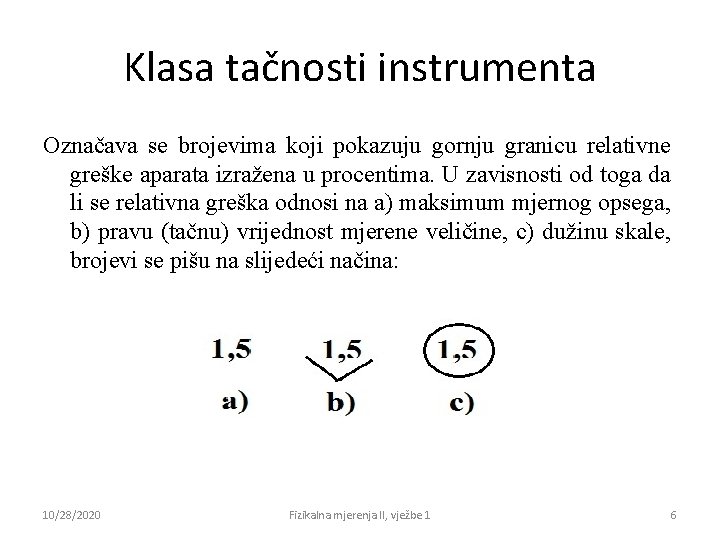

Klasa tačnosti instrumenta Označava se brojevima koji pokazuju gornju granicu relativne greške aparata izražena u procentima. U zavisnosti od toga da li se relativna greška odnosi na a) maksimum mjernog opsega, b) pravu (tačnu) vrijednost mjerene veličine, c) dužinu skale, brojevi se pišu na slijedeći načina: 10/28/2020 Fizikalna mjerenja II, vježbe 1 6

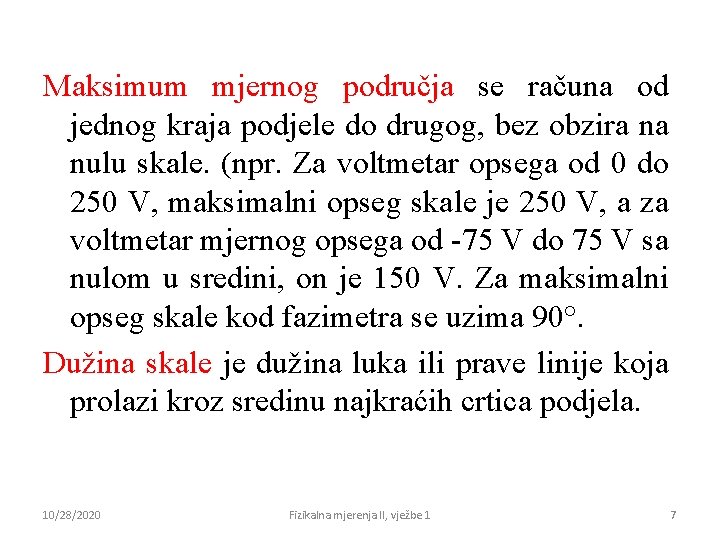

Maksimum mjernog područja se računa od jednog kraja podjele do drugog, bez obzira na nulu skale. (npr. Za voltmetar opsega od 0 do 250 V, maksimalni opseg skale je 250 V, a za voltmetar mjernog opsega od -75 V do 75 V sa nulom u sredini, on je 150 V. Za maksimalni opseg skale kod fazimetra se uzima 90°. Dužina skale je dužina luka ili prave linije koja prolazi kroz sredinu najkraćih crtica podjela. 10/28/2020 Fizikalna mjerenja II, vježbe 1 7

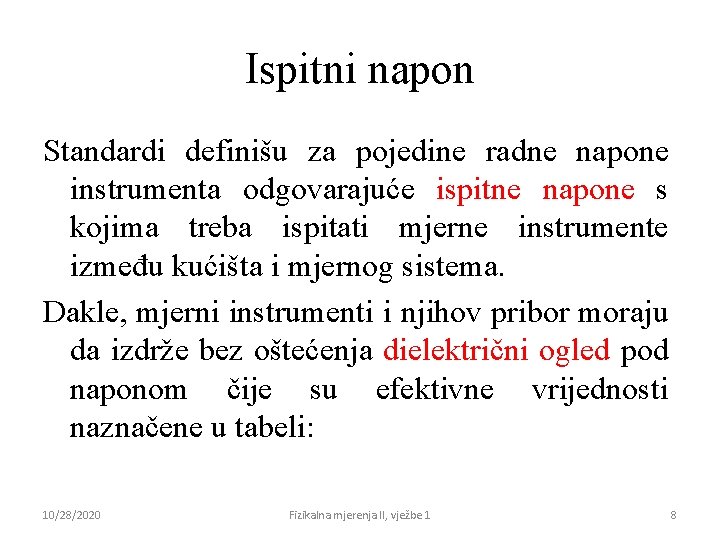

Ispitni napon Standardi definišu za pojedine radne napone instrumenta odgovarajuće ispitne napone s kojima treba ispitati mjerne instrumente između kućišta i mjernog sistema. Dakle, mjerni instrumenti i njihov pribor moraju da izdrže bez oštećenja dielektrični ogled pod naponom čije su efektivne vrijednosti naznačene u tabeli: 10/28/2020 Fizikalna mjerenja II, vježbe 1 8

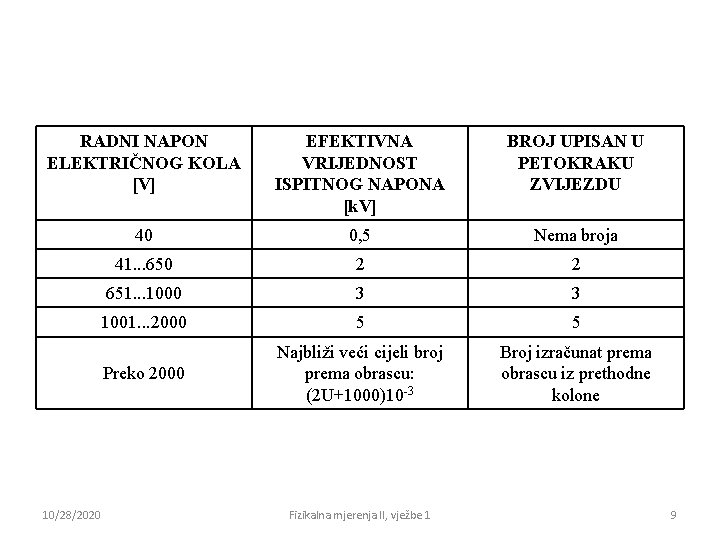

RADNI NAPON ELEKTRIČNOG KOLA [V] EFEKTIVNA VRIJEDNOST ISPITNOG NAPONA [k. V] BROJ UPISAN U PETOKRAKU ZVIJEZDU 40 0, 5 Nema broja 41. . . 650 2 2 651. . . 1000 3 3 1001. . . 2000 5 5 Preko 2000 Najbliži veći cijeli broj prema obrascu: (2 U+1000)10 -3 Broj izračunat prema obrascu iz prethodne kolone 10/28/2020 Fizikalna mjerenja II, vježbe 1 9

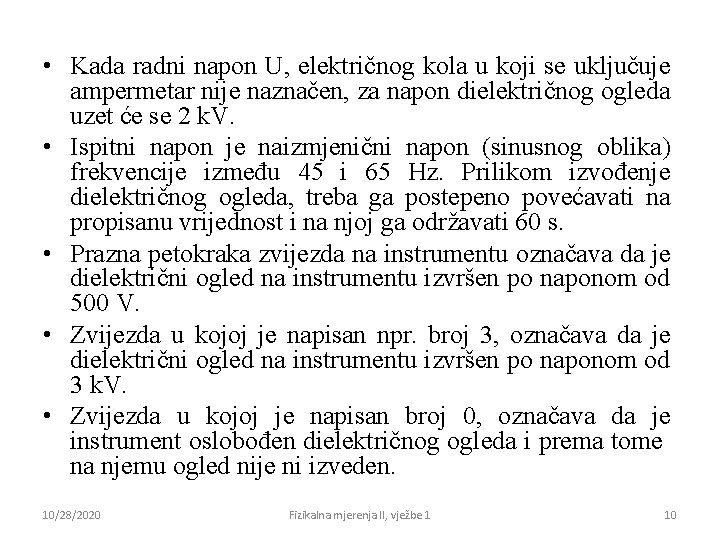

• Kada radni napon U, električnog kola u koji se uključuje ampermetar nije naznačen, za napon dielektričnog ogleda uzet će se 2 k. V. • Ispitni napon je naizmjenični napon (sinusnog oblika) frekvencije između 45 i 65 Hz. Prilikom izvođenje dielektričnog ogleda, treba ga postepeno povećavati na propisanu vrijednost i na njoj ga održavati 60 s. • Prazna petokraka zvijezda na instrumentu označava da je dielektrični ogled na instrumentu izvršen po naponom od 500 V. • Zvijezda u kojoj je napisan npr. broj 3, označava da je dielektrični ogled na instrumentu izvršen po naponom od 3 k. V. • Zvijezda u kojoj je napisan broj 0, označava da je instrument oslobođen dielektričnog ogleda i prema tome na njemu ogled nije ni izveden. 10/28/2020 Fizikalna mjerenja II, vježbe 1 10

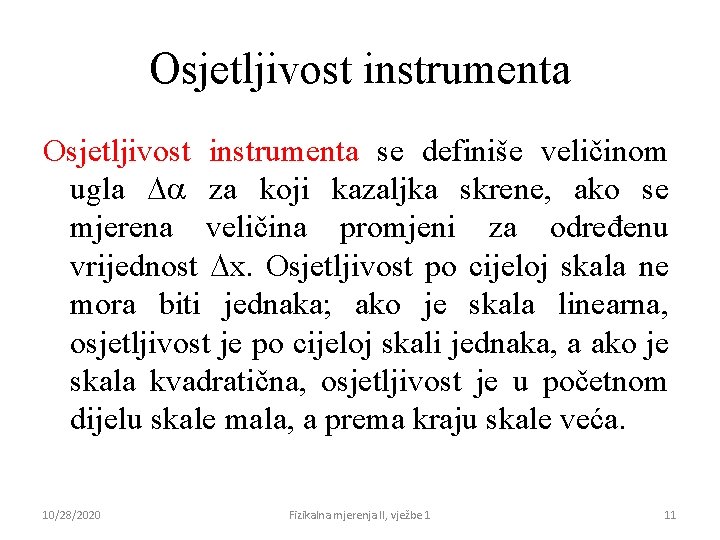

Osjetljivost instrumenta se definiše veličinom ugla Da za koji kazaljka skrene, ako se mjerena veličina promjeni za određenu vrijednost Dx. Osjetljivost po cijeloj skala ne mora biti jednaka; ako je skala linearna, osjetljivost je po cijeloj skali jednaka, a ako je skala kvadratična, osjetljivost je u početnom dijelu skale mala, a prema kraju skale veća. 10/28/2020 Fizikalna mjerenja II, vježbe 1 11

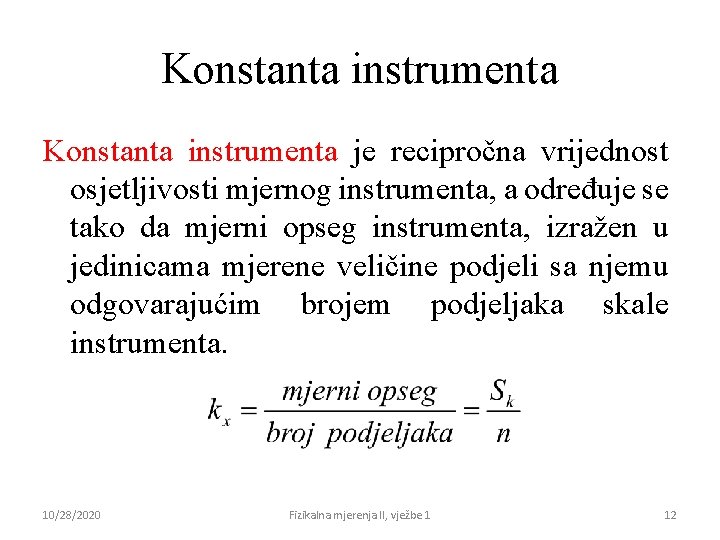

Konstanta instrumenta je recipročna vrijednost osjetljivosti mjernog instrumenta, a određuje se tako da mjerni opseg instrumenta, izražen u jedinicama mjerene veličine podjeli sa njemu odgovarajućim brojem podjeljaka skale instrumenta. 10/28/2020 Fizikalna mjerenja II, vježbe 1 12

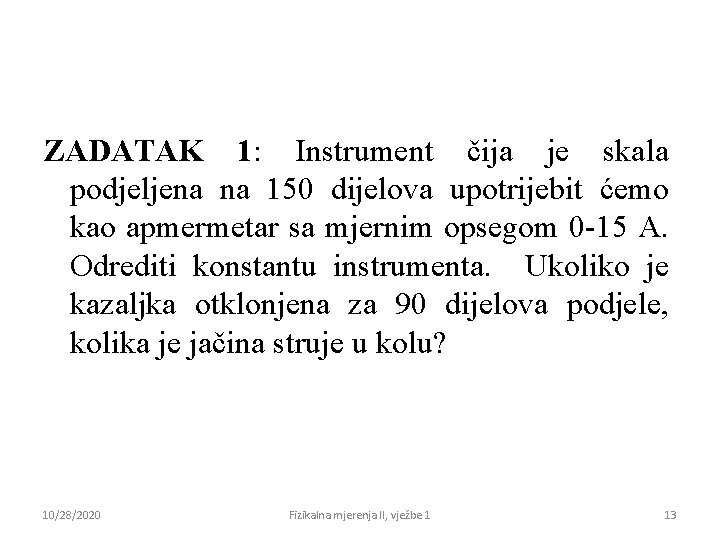

ZADATAK 1: Instrument čija je skala podjeljena na 150 dijelova upotrijebit ćemo kao apmermetar sa mjernim opsegom 0 -15 A. Odrediti konstantu instrumenta. Ukoliko je kazaljka otklonjena za 90 dijelova podjele, kolika je jačina struje u kolu? 10/28/2020 Fizikalna mjerenja II, vježbe 1 13

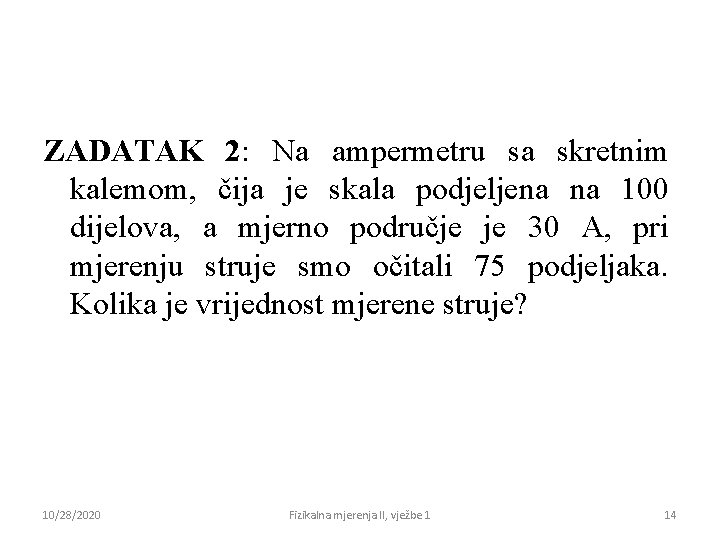

ZADATAK 2: Na ampermetru sa skretnim kalemom, čija je skala podjeljena na 100 dijelova, a mjerno područje je 30 A, pri mjerenju struje smo očitali 75 podjeljaka. Kolika je vrijednost mjerene struje? 10/28/2020 Fizikalna mjerenja II, vježbe 1 14

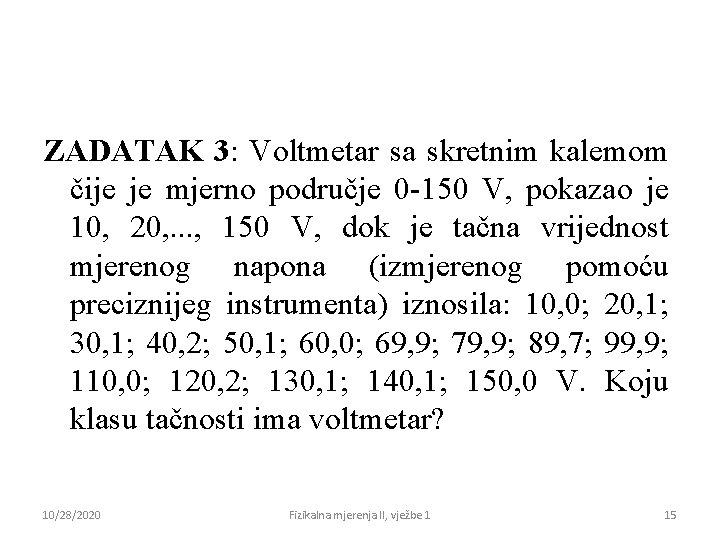

ZADATAK 3: Voltmetar sa skretnim kalemom čije je mjerno područje 0 -150 V, pokazao je 10, 20, . . . , 150 V, dok je tačna vrijednost mjerenog napona (izmjerenog pomoću preciznijeg instrumenta) iznosila: 10, 0; 20, 1; 30, 1; 40, 2; 50, 1; 60, 0; 69, 9; 79, 9; 89, 7; 99, 9; 110, 0; 120, 2; 130, 1; 140, 1; 150, 0 V. Koju klasu tačnosti ima voltmetar? 10/28/2020 Fizikalna mjerenja II, vježbe 1 15
