Nastavni predmet: Grafička tehnologija Nastavni plan i program/Kurikulum: Grafički tehničar pripreme, tiska, dorade, Grafički urednik-dizajner Trajanje: 4 sata Prezentaciju pripremila: Snježana Tomac Lučić

Dragi učenici i drage učenice, kako bismo vam olakšali učenje za vas smo pripremili materijale za samostalni rad. U ovoj prezentaciji su sadržaji koji se odnose na nastavni predmet: Grafička tehnologija, 4. razred Prezentacija sadrži i poveznice na https: //youtu. be/ Na kraju prezentacije nalaze se pitanja za ponavljanje gradiva. Vaši nastavnici će vam također pružati podršku u učenju na daljinu. Želimo vam uspješno učenje.

Podjela tintnih (ink jet) pisača 1. Prema vrsti tinte Solventni pisači Sublimacijski pisači UV pisači 2. Prema načinu ulaganja Roll to roll- podloga za ispis ulazi u tisak iz role Flat bed- podloga za ispis sa ravnim (plošnim) ulaganjem Flat bed-

Prema načinu ulaganja Roll to roll pisači Materijali za ispis: papir, samoljepive folije za automobile, podne obloge, tekstilne podloge, plastične podloge. . Primjena: tisak zastava, jumbo plakata, auto folija, cerada, bannera Mogućnost: tisak širokih dugačkih formata tzv. XXL formati

ŠTO SU BANNERI? Roll up banneri -samostojeći oglasni informativni plakati na sajmovima, konferencijama… Svojstva: otporni na vanjske uvjete, Podloga za ispis: impregnirani tekstil, plastična podloga Način primjene: prijenosni, plakat spremljen u kutiju sa mehanizmom za izvlačenje „roll up” Banner naziv za oglas, npr. reklamni prostor na web stranici

Prema načinu ulaganja Flat bad pisači, pisači s plošnim ulaganjem Materijali za ispis: drvene, plastične, metalne ploče, gotovi proizvodi, tekstil Primjena: ukrasni oglasni panoi, slike, upaljači, suveniri, majce Mogućnost: tisak gotovih proizvoda

Podjela pisača prema vrsti tinte • Pisači sa solventnim tintama • UV pisači • Sublimacijski pisači http: //timep. hr/hr/oprema/

Solventni pisači Primjena: tisak na različite podloge, najčešće neupojne cerade, samoljepivi papir, podne obloge, roll up posteri, banneri, auto folije, fototapete Svojstva: ispis otporan na vanjske uvjete Princip: najčešće izvedba roll to roll, pisači velikh formata nazivaju se plotteri Tinta: na bazi lakohlapivih otapala, mogu se razlikovati u vrsti otapala pa se i pisači nazivaju eco, mild, bio solventi. https: //youtu. be/EJf. Y_Vjjd. Mc, princip tiska

https: //youtu. be/lin. AYuv. M 3 Uc? t=29 Tisak samoljepljivih etiketa https: //youtu. be/Hkwm. VQEmv. CM? t=160 Tisak na folije za automobile, tzv. Auto. Wrap https: //youtu. be/8 Mhw. HM 2 p 6 no Tisak i izrada bannera

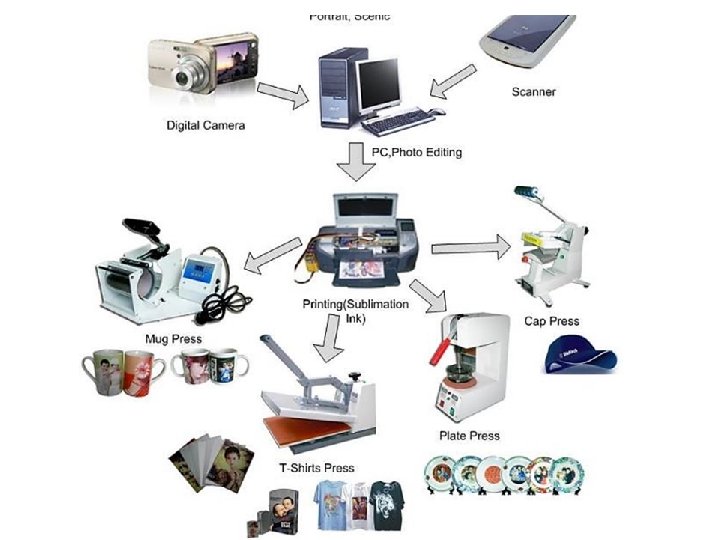

Sublimacijski pisači Primjena: tisak na tekstil, gotove majce ili kao tisak na tranfer (indirektni prijenos) s folije na proizvod čaše, šalice, ukrasne podloge Primjena kod fotopisača; tisak na posebno oslojene foto papire. Princip : Direktni tisak - DTG (direct to garment)direktni tisak na majce ili tekstil. https: //youtu. be/Fo 4 Od. HHFq. IE? t=89 Indirektni tisak - tisak na specijalizirane folije koje prihvaćaju tintu i prenose na različite podloge; maskice za mobitel, šalice… https: //youtu. be/zl 7 PNMHHXUM? t=66

Obrada otiska: obavezna primjena termalne preše - u preši se pod pritiskom i visokom temperaturom (cca 200 350°C) otisak prenosi na materijal - direktni tisak također zahtijeva primjenu termalne preše, dolazi do sušenja boje PRIMJENA indirektnog otiskivanja pomoću transferne folije na različite podloge s različitom temperaturom zagrijavanja ovisno o podlozi na koju se prenosi https: //youtu. be/g. JJUDv. Xj 2_k? t=115 Tisak na crne majcezahtijeva prvo tisak bijele boje kao simulacija bijelog papira https: //youtu. be/l. Llq 2 zy. E 4 H 0 Tisak na podmetače za čaše https: //youtu. be/Ty-Gnlzpn. BM Tisak na maskice za mobitel https: //youtu. be/x. Bym. D-fj. ZAg? t=69 Fotoprinter sa specijalnim fotopapirom https: //youtu. be/Xi. Zrz. U 41 p. GY? t=19 Tisak na šalice

UV pisači Primjena: tisak na gotove proizvode, mogućnost tiska na mala zaobljenja, npr. kemijske olovke, staklo, drvo, keramika kao reklamni proizvodi (suveniri), maske za mobitel, usb, privjesci, čaše i sl. Princip: brzosušeće tinte djelovanjem UV svjetla, ima mogućnost tiska s reljefom, koji se postiže višestrukim nanosom tinte Najčešće su u izvedbi flatbad pisača Tinta: u sastavu tinte su fotoinicijatori, koji djelovanjem UV zraka polimeriziraju tintu (trenutno sušenje) https: //youtu. be/Oc. Q 08 Be. Tb. SY? t=12 tisak na različite podloge, čak i tekstil

PRIMJENA UV pisača za tisak na različite proizvode https: //youtu. be/56 Vhn 3 l. AHck? t=378 Tisak na boce https: //youtu. be/gi 3 TCyj. Qf 3 s? t=8 Princip tiska s reljefom https: //youtu. be/Cfai. DBJ 2 i 04? t=348 Tisak na kemijske olovke

Pitanja za ponavljanje 1. Koji pisači se koriste za tisak reklama za vanjsko oglašavanje? 2. Kako se nazivaju pisači za tisak velikih i dugačkih formata tiska? 3. Što je specifičnost obrade sublimacijskog otiska nakon otiskivanja? 4. Što se koristi kod sublimacijskog otiskivanja, kojeg nazivamo i indirektni tisak za prijenos otiska? 5. Što u sastavu UV tinte omogućava brzo sušenje i polimerizaciju otiska? 6. Koja vrsta pisača omogućava izradu reljefnog tiska? 7. Koji pisač se koristi za tisak folija za reklame na automobilima? 8. Što znači izraz DTG pisač? 9. Koji pisači bi koristili za ispis na ukrasne jastučiće? Zašto? 10. Koji pisač bi koristili za tisak kemijske olovke? Zašto?
