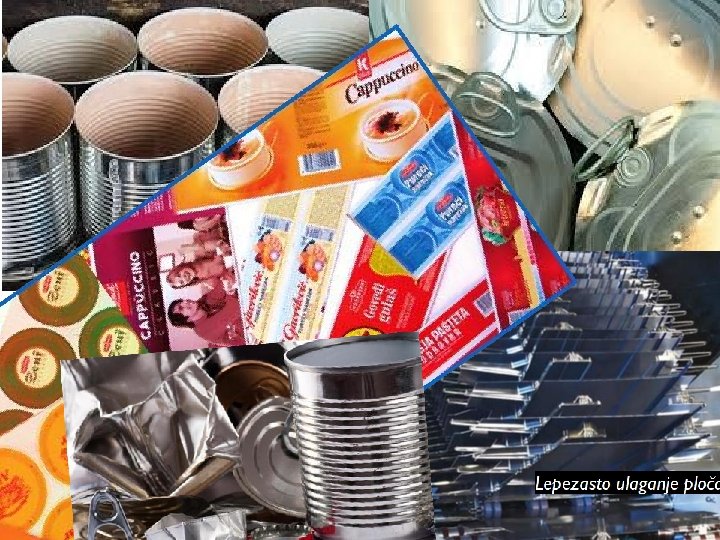

-LIMOTISAK -otiskivanje metalne ambalaže Aluminijske folije počele su se proizvoditi 1910. godine Aluminijska limenka pojavila na tržištu 1959. godine, nakon čega su one prihvaćene u široj primjeni.

Što je limotisak? Vrsta ofsetnog tiska za dobivanje otisaka na limu na posebno konstruiranim tiskarskim strojevima • Otisci se suše na temperaturi do 200 °C pa se potom lakiraju, čime se postiže njihova otpornost na mehanička oštećenja. • Otisnuti limovi koriste se u industriji konzervi, limenki za različite prehrambene proizvode, lakove, boje i sl. •

Specifičnosti tiska • Za limotisak se koristi ofsetna ploča sa svojstvima hidrofilnosti i oleofilnosti odnosno hidrofobnosti i oleofobnosti • Tiskarski strojevi su posebno konstruirani za tisak metalnih tiskarskih podloga zbog vođenja metala kroz stroj (metal nema savitljivost kao papir) • Dodatni zahtjev konstrukciji strojeva je „pečenje otiska”, metalna podloga s otiskom mora proći fazu zagrijavanja otiska na temperaturi do 200 °C • Boja u limotisku je specijalna boja za tisak na neupojne podloge s otpornosti na temperaturu, prilikom čega ne smije promijeniti ton boje i ne dolazi do pucanja otiska

Metali za proizvodnju metalne ambalaže Korišteni metali: aluminij, željezo (čelik), bijeli lim, pocinčani lim Oblik metala: lim je valjani oblik metala, u obliku folije do 0. 5 mm, savitljivih limova 1 -3 mm te debljih, nesavitljivih limova tzv. ploča Koristi se tehnologija valjanja metalnih blokova pomoću valjaka s različitim međusobnim razmakom Procesi zaštite limenke provode se najčešće prije oblikovanja limenke, lakiranjem različitim smolama

Bijeli lim • Bijeli lim je proizvodni naziv za čelični lim sa slojem kositra na površini čelika. Kositrenje ili prevlačenje kositrom najčešće se provodi umakanjem čeličnog lima u kupku rastaljena kositra i valjanjem hladnim valjcima. Debljina prevlake kositra kreće se u granicama 6 -20 µm. • Bijeli lim se koristi u prehrambenoj industriji (limenke), jer je otporan na organske kiseline kojih u većoj ili manjoj količini ima u konzerviranoj hrani. Zanimljivost Kositar je do 19. stoljeća korišten za izradu kuhinjskog posuđa, prije svega tanjura, zdjela te vrčeva za pivo, ali i sakralnih predmeta poput kaleža.

Izrada metalne ambalaže u limotisku tiska • Tisak se izvodi na ravne metalne limove na limotiskarskim strojevima, nakon otiskivanja, sušenja i zaštite, metalni otisci prolaze kroz doradnu fazu formiranja gotovog proizvoda • Doradna faza je obrada metala, pri čemu se u ovom dijelu pogona razvija velika buka (obavezna zaštitna oprema od buke) • Postupci obrade otisnutih metalnih limova mogu biti: rezanje, štancanje (izrezivanje), varenje, vučenje. Također potrebna je izrada kalupa i alata za izradu oblika i profila limenki. • Formiranje ambalaže prema obradi metala dijeli se na dva osnovna postupka: 1. Postupak varenja – VARENA AMBALAŽA 2. Postupak vučenja (izvlačenja) – VUČENA AMBALAŽA

VARENA ambalaža trodjelna limena ambalaža - Sastoji se od tri dijela: poklopac, dno i plašt ili tijelo limenke Poklopac i dno se ne otiskuju, tijelo limenke može imati otisak ili papirnu etiketu. -Plašt limenke spaja se varenjem u cilindrični oblik i s dnom, poklopac se posebno isporučuje -Nakon punjenja, limenka se zatvara poklopcem

VUČENA ambalaža dvodjelna limena ambalaža - Sastoji se od dva dijela: poklopca i plašta ili tijela limenke Donji dio (plašt) limenke štancanjem se izrezuje u kružni oblik, a nakon toga postupkom izvlačenja pomoću kalupa pretvara se u trodimenzionalni oblik. Poklopac se isporučuje posebno. Specifičnost pripreme otisnutih bočnih dijelova limenke je deformacija (lepezasti oblik) teksta širenjem kako bi se izvlačenjem tekst doveo u uspravni oblik. Pogledaj: na vučenoj ambalaži negdje se mogu vidjeti neravnine - Nakon punjenja limenka se zatvara poklopcem

čelični kalup za izvlačenje

Pitanja za ponavljanje 1. Koji metali se koriste u izradi metalne ambalaže? 2. Koje mogućnost recikliranja imaju metali u izradi ambalaže? istraži kao informaciju ekološke osviještenosti 3. Koji su načini izrade, tehnologija izrade metalne ambalaže? 4. Kojom tehnologijom je izrađena konzerva mesnog nareska? 5. Koja je glavna specifičnost obrade otiska prije doradne faze? 6. Koja zaštitna oprema je potrebna za rad u doradnoj fazi izrade metalne ambalaže, zbog čega? 7. Kod koje vrste ambalaže treba računati na postupak izvlačenja i izraditi deformaciju teksta u lepezastom obliku? 8. Koji način obrade metala se koristi za formiranje plašta kod varene ambalaže? Rezanje ili štancanje, zašto? 9. Što je bijeli lim? 10. Kako se naziva oblik tankog savitljivog metala i kojom tehnologijom se izrađuje?
