Nastavni predmet: Grafička tehnologija Nastavni plan i program/Kurikulum: Grafički tehničar pripreme, tiska, dorade, Grafički urednik-dizajner Trajanje: 4 sata Prezentaciju pripremila: Snježana Tomac Lučić

Dragi učenici i drage učenice, kako bismo vam olakšali učenje za vas smo pripremili materijale za samostalni rad. U ovoj prezentaciji su sadržaji koji se odnose na nastavni predmet: Grafička tehnologija, 3. razred Prezentacija sadrži i poveznice na https: //youtu. be/JCQf. Pfh 0 K 84? t=70 https: //youtu. be/GVj. Wu. Mfzj. YM? t=119 Na kraju prezentacije nalazi se poveznica na kviz za ponavljanje gradiva. https: //quizizz. com/join/quiz/5 e 8 b 73 cedc 9 d 9 d 001 ba 18 aea/start? from=s olo. Link. Share&referrer=5 e 3042 ebcc 97 c 8001 b 73 c 8 a 7 Vaši nastavnici će vam također pružati podršku u učenju na daljinu. Želimo vam uspješno učenje.

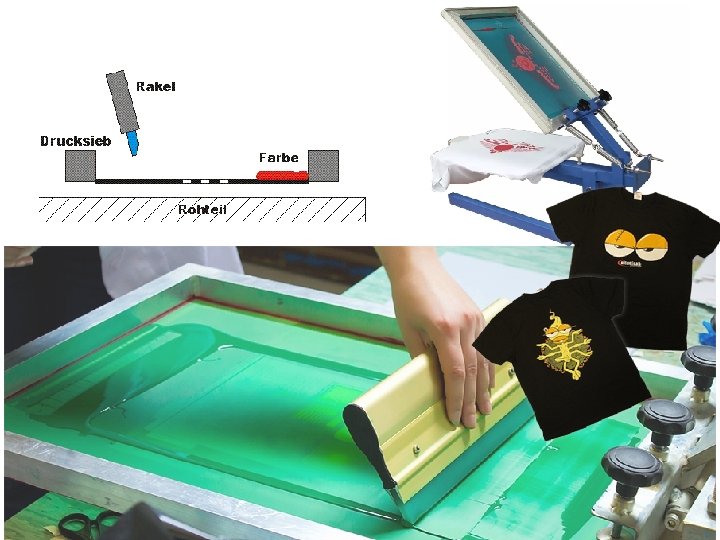

Sitotisak(serigrafija, svilotisak) ■ direktna tehnika propusnoga tiska s mogućnošću tiska na različite materijale i gotove proizvode

Povijest sitotiska ● najraniji zapis o propusnom otiskivanju = Kina, vladavina dinastije Song (960. 1279. ). Riječ je o tzv. šablonskom tisaku, koji se proširio i na druge azijske zemlje = modifikacije u materijalu za izradu šablona (Japan = mrežica od svile). ● u Europi se sitotisak koristi tek u 18. stoljeću (ostaje u sjeni tehnika dubokog i plošnog tiska). ● I. patent sitotiska = Samuel Simona (1907. ) za otiskivanje tapeta, svile, lana (dekoracija interijera). ● Najveću promociju sitotisku rade umjetnici koji u toj tehnici otiskuju svoje radove. Npr. serifgrafija plakata Andyja Warhola = Marilyn Monroe. ● grafička industrija tek nakon 60 -tih godina zamjećuje prednosti sitotiska te ga primjenjuje za potrebe tiska velikog formata te nanašanja velikih nanosa bojila.

Specifičnosti sitotiska Prema izgledu tiskovne forme propusni tisak, mrežica sita s okvirom Prema načinu prijenosa boje direktni tisak, protiskivanje boje pomoću rakela Prema vrsti i obliku tiskovne podloge tisak na gotove proizvode, tisak na ravnim podlogama na različite materijale (papir, karton, ljepenka, drvo, metali, plastika, staklo, keramiku, tekstil, elektronika) Posebna primjena sitotiska (indirektni prijenos boje) tisak na transfernim folijama u nečitljivom oblikuprijenos otiska na šalice, kape i sl. (danas zamijenjen digitalnim tiskom) Prema načinu otiskivanja ručni postupak tiska, tisak na poluautomatiziranim i automatiziranim strojevima, primjena u industrijskim procesima dootiskivanja (npr. elektronika, boce) Specijalne mogućnosti sitotiska otiskivanje specijalnim bojama (boje sa efektom), tisak velikih nanosa boje, pečenje boje npr. keramika, porculan- tanjuri

Što je potrebno za sitotisak? 1. Sito, mrežica s okvirom 2. Emulzija, kopirni sloj 3. Sredstvo za skidanje emulzije nakon tiska 4. Razrjeđivač za pranje sita od boje 5. Rakel, protiskivač boje 6. Boja, ovisno o vrsti podloge za tisak npr. PVC boje za neupojne podloge, boje na bazi vode za tekstil

Svojstva sita - Izbor finoće svile (sita) određen je vrstom materijala i proizvoda na kojem se tiska - Finoća može biti 35, 43, 55, 77, 90, 120, 145, 160 niti po cm. Ovisno o finoći sito propušta više ili manje bojila. - Nanos bojila iznosi od 20 - 60 μm. npr. tisak na majice, tekstil - 43 n/cm, tisak na korice tvrdog uveza, finiji detalji, manji font 120 n/cm

Boje za sitotisak - Boje su određene vrstom materijala na koji se tiska, ovisno o svojstvu upojnosti materijala i načinu sušanje na materijalu - Kod pripreme boje koriste se jednokomponentna boja u koju se dodaje razrjeđivač ili voda čime se regulira viskoznost bojila Viskoznost je svojstvo tečenja boje ili gustoće boje Boja male viskoznosti je gusta boja

Način otiskivanja - ručni način otiskivanja - poluautomatizirani strojevi s automatizirnim povlačenjem rakela, otiskivanjem (jednobojni i višebojni), - automatizirani strojevi s automatiziranim otiskivanjem i ulaganjem proizvoda na tisak Većina sitotiskarskih strojeva ima ravno kućište (podlogu) za tisak, ovisno o proizvodu konstrukcija stroja prilagođava se za tisak na okruglim (NE zaobljenim) oblicima-čaše, boce ili konstrukcija za tisak s okruglim sitom npr. za kemijske olovke https: //youtu. be/JCQf. Pfh 0 K 84? t=70 Tisak na boce https: //youtu. be/GVj. Wu. Mfzj. YM? t=119

Specijalni strojevi za višebojni tisak - KARUSEL- strojevi za višebojni tisak s kružnim okretanjem sita, npr. na majce, čarape https: //youtu. be/8 Wn. Zi 9 cg. ZX 4? t=20 Princip karusela https: //youtu. be/Pxs 1 y 0 H 0 uoo? t=22 Tisaka na čarape

Princip tiska - direktno na proizvod, višebojn tisak na neupojne podloge zahtjeva sušenje boje toplinskim IR zrakama - indirektno na transfer foliju, s koje se poslije otisak termo prešama prenosi na podlogu pod utjecajem visoke temperature https: //youtu. be/ze. KLKoi. YGBw? t=44 Tisak na okrugli proizvod https: //youtu. be/6 y. Cs_J 65 a 6 E? t=48 Transferni sitotisak

Specijalne mogućnosti, tisak s efektima Boje s efektom otiskuju se sitotiskom kao poseban efekt na otisku ili kao dopuna dizajnu i ofsetnom tisku dootiskivanjem. Boje s efektima: 1. Puff tisak (bubreće boje), https: //youtu. be/D 9 yc 5 hbgocc? t=444 2. Fosforne svjetleće boje , fluorescentne boje imaju svojstvo luminiscencije, danju akumulira svjetlosnu energiju, a noću je daje. 3. Crack tisak (efekt raspucanog tiska) 4. Flock tisak ( efekt pliša/velura), https: //youtu. be/ms 7 Wo. TNz 65 A 5. Tisak glittera, šljokica 6. Termalne boje, nevidljive boje koje toplinom, npr. dlana, mijenjaju boju

Primjena termalne boje u tisku promotivne kuha

Primjena prehrambenih boja, promotivni tisak

Dragi učenici na poveznici se nalazi kviz za ponavljanje sadržaja prezentacije https: //quizizz. com/join/quiz/5 e 8 b 73 cedc 9 d 9 d 001 ba 18 aea/start? from=s olo. Link. Share&referrer=5 e 3042 ebcc 97 c 8001 b 73 c 8 a 7 Uspješan rad!
