Nastavna tema: Računalne mreže (kao uvodna tema u Internet) Ime i prezime profesora: Marko Jareb

Što je mreža računala? l l Mreža računala (engl. Computer Network) su dva ili više računala povezana tako da mogu međusobno izmjenjivati podatke Računalna mreža je sustav koji povezuje računala u jedinstvenu cjelinu i služi međusobnoj razmjeni podataka i programa te uporabi zajedničkih ulazno-izlaznih uređaja

Koje vrste računalnih mreža imamo u pogledu veličine odnosno međusobne udaljenosti računala? l l Lokalne računalne mreže ili LAN (Local Area Network) mreže Srednje računalne mreže ili MAN (Medium Area Network) mreže Računalne mreže šireg područja ili WAN (Wide Area Network) mreže Globalne računalne mreže poput najpoznatije “mreže svih mreža” Interneta

Kako izgleda neka LAN mreža i gdje se primjenjuje? l l Nazivamo je još i INTRANET Primjena u školama, zgradama ili tvornicama

Gdje bi mogli naći mjesto primjene MAN računalnoj mreži? l l Npr. veza više lokalnih mreža (nekoliko udaljenih dijelova iste tvrtke) Veza računala unutar većeg urbanog područja npr. neki grad

Kako izgleda neka WAN mreža i gdje se primjenjuje? l l l Najčešće objedinjuje mnogobrojne lokalne i gradske mreže Danas najpoznatiji primjer WAN mreže je globalna Internet mreža računala, kojom su međusobno povezane gotovo sve mreže na svijetu Napomena: na slici desno zeleno su mrežni kablovi, plavo “hubovi”, a crveno telefonske veze

Koje su glavne osobine svake računalne mreže? l l Građa mreže - koja može biti u obliku zvijezde, prstena i sabirnice (crte) Tehnologija prijenosa signala u mreži – koja može biti žična (bakrena žica, koaksijalni kabel, optičko vlakno) ili bežična (radiovalovi, mikrovalovi, infracrveni valovi)

Kako izgleda računalna mreža u obliku prstena? l Prsten ili ring – zbog načina povezivanja računala u mreži

Kako izgleda računalna mreža spojena u obliku zvijezde? l l Računala se spajaju u jednu točku tzv. ”zvjezdište” Danas se najčešće pri izgradnji LAN mreža koristi zvjezdasti spoj

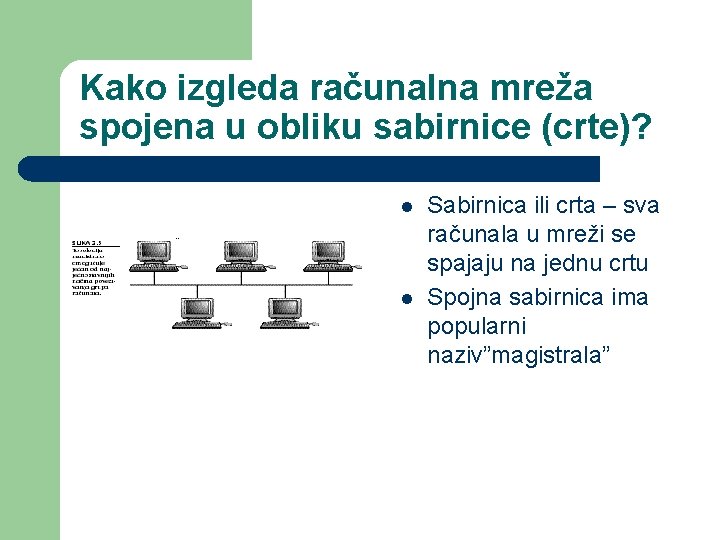

Kako izgleda računalna mreža spojena u obliku sabirnice (crte)? l l Sabirnica ili crta – sva računala u mreži se spajaju na jednu crtu Spojna sabirnica ima popularni naziv”magistrala”

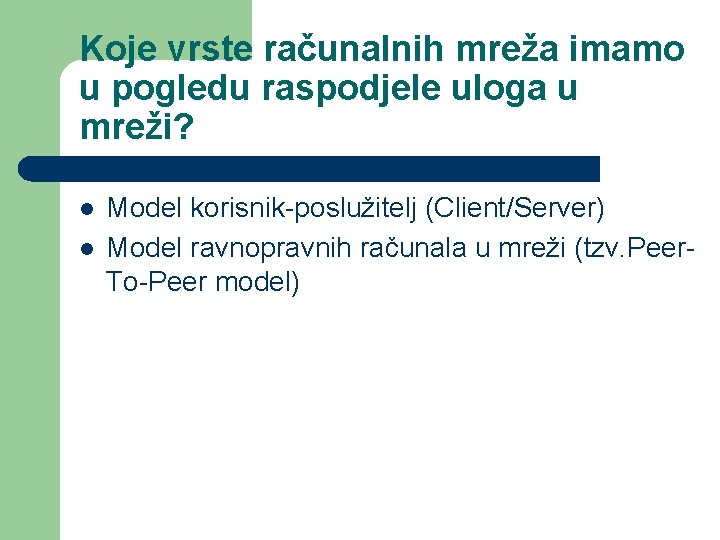

Koje vrste računalnih mreža imamo u pogledu raspodjele uloga u mreži? l l Model korisnik-poslužitelj (Client/Server) Model ravnopravnih računala u mreži (tzv. Peer. To-Peer model)

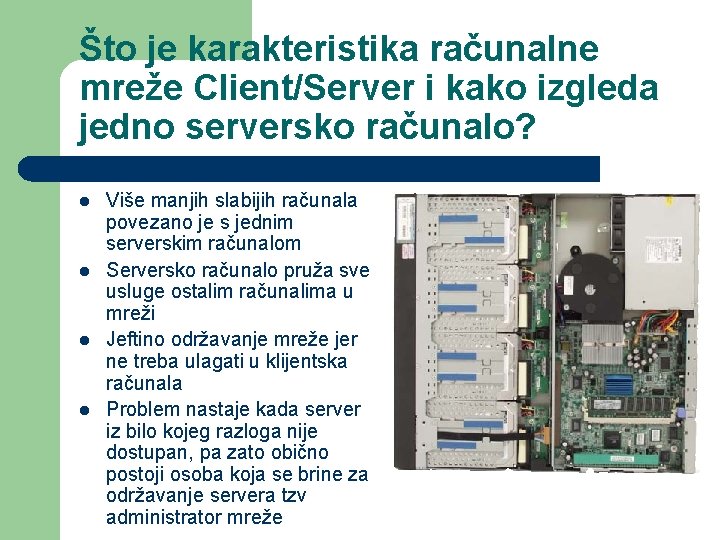

Što je karakteristika računalne mreže Client/Server i kako izgleda jedno serversko računalo? l l Više manjih slabijih računala povezano je s jednim serverskim računalom Serversko računalo pruža sve usluge ostalim računalima u mreži Jeftino održavanje mreže jer ne treba ulagati u klijentska računala Problem nastaje kada server iz bilo kojeg razloga nije dostupan, pa zato obično postoji osoba koja se brine za održavanje servera tzv administrator mreže

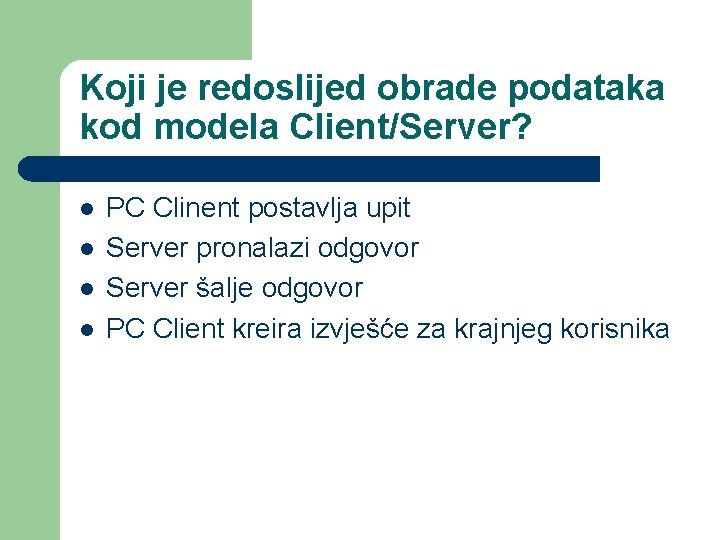

Koji je redoslijed obrade podataka kod modela Client/Server? l l PC Clinent postavlja upit Server pronalazi odgovor Server šalje odgovor PC Client kreira izvješće za krajnjeg korisnika

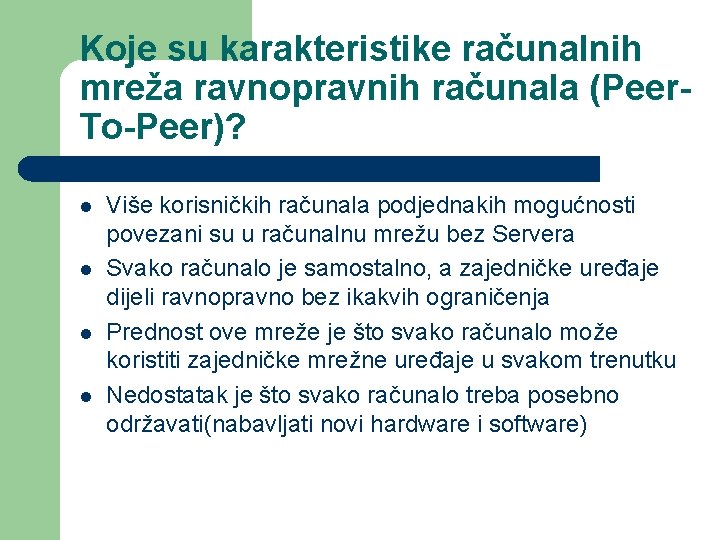

Koje su karakteristike računalnih mreža ravnopravnih računala (Peer. To-Peer)? l l Više korisničkih računala podjednakih mogućnosti povezani su u računalnu mrežu bez Servera Svako računalo je samostalno, a zajedničke uređaje dijeli ravnopravno bez ikakvih ograničenja Prednost ove mreže je što svako računalo može koristiti zajedničke mrežne uređaje u svakom trenutku Nedostatak je što svako računalo treba posebno održavati(nabavljati novi hardware i software)

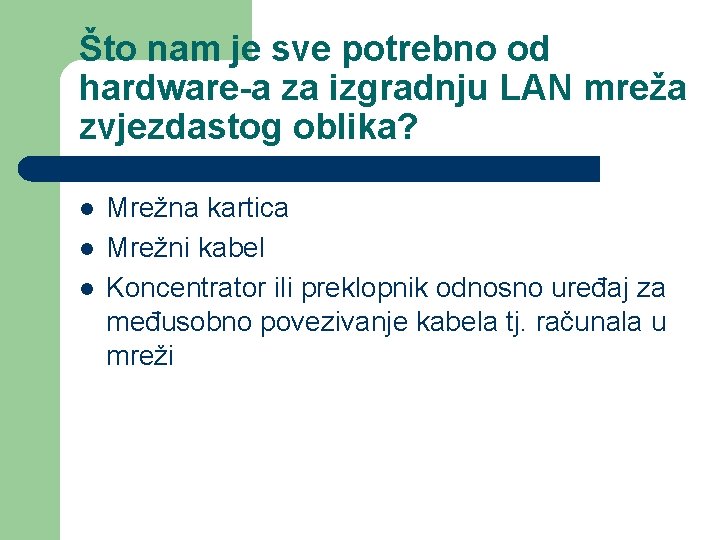

Što nam je sve potrebno od hardware-a za izgradnju LAN mreža zvjezdastog oblika? l l l Mrežna kartica Mrežni kabel Koncentrator ili preklopnik odnosno uređaj za međusobno povezivanje kabela tj. računala u mreži

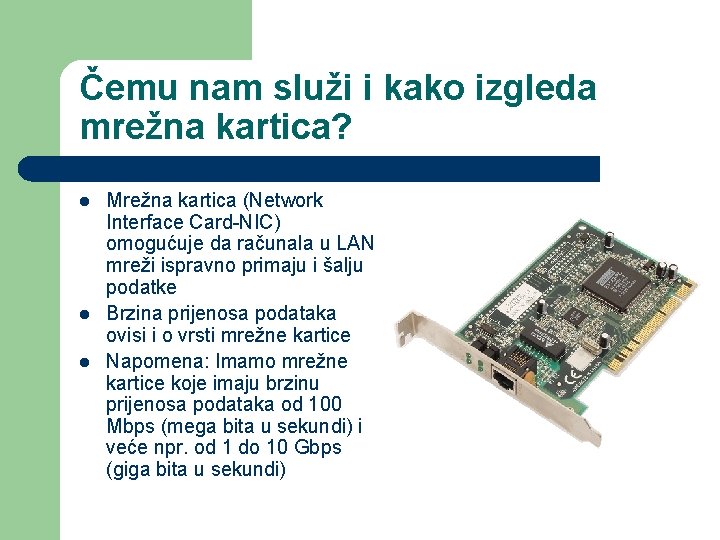

Čemu nam služi i kako izgleda mrežna kartica? l l l Mrežna kartica (Network Interface Card-NIC) omogućuje da računala u LAN mreži ispravno primaju i šalju podatke Brzina prijenosa podataka ovisi i o vrsti mrežne kartice Napomena: Imamo mrežne kartice koje imaju brzinu prijenosa podataka od 100 Mbps (mega bita u sekundi) i veće npr. od 1 do 10 Gbps (giga bita u sekundi)

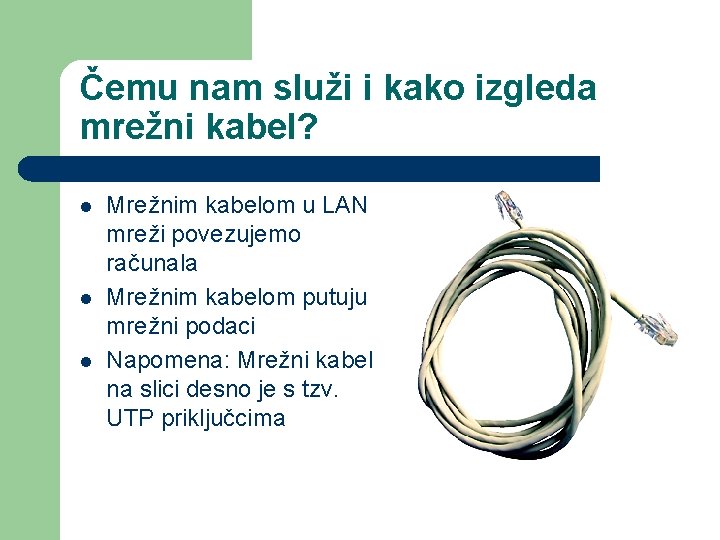

Čemu nam služi i kako izgleda mrežni kabel? l l l Mrežnim kabelom u LAN mreži povezujemo računala Mrežnim kabelom putuju mrežni podaci Napomena: Mrežni kabel na slici desno je s tzv. UTP priključcima

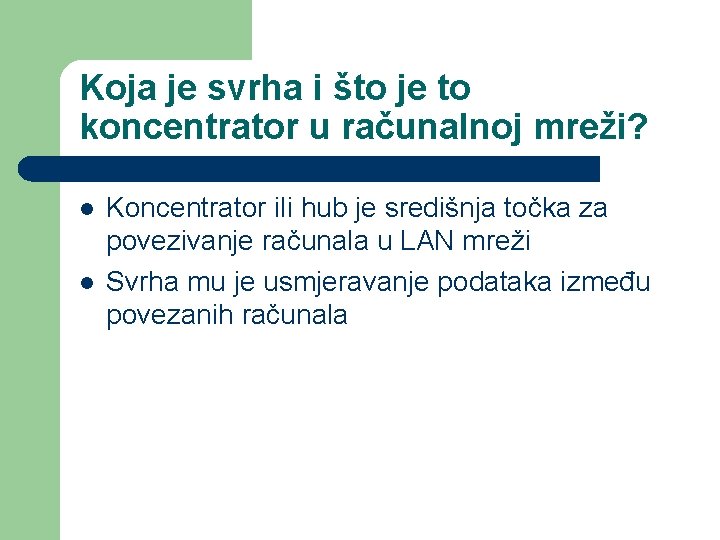

Koja je svrha i što je to koncentrator u računalnoj mreži? l l Koncentrator ili hub je središnja točka za povezivanje računala u LAN mreži Svrha mu je usmjeravanje podataka između povezanih računala

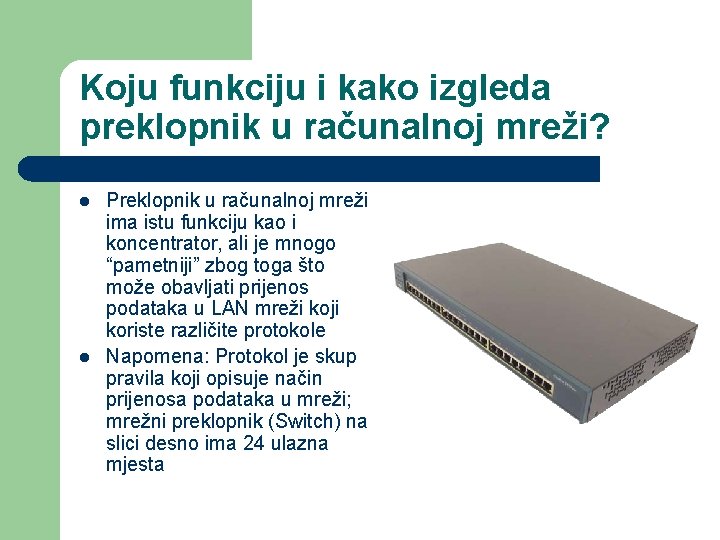

Koju funkciju i kako izgleda preklopnik u računalnoj mreži? l l Preklopnik u računalnoj mreži ima istu funkciju kao i koncentrator, ali je mnogo “pametniji” zbog toga što može obavljati prijenos podataka u LAN mreži koji koriste različite protokole Napomena: Protokol je skup pravila koji opisuje način prijenosa podataka u mreži; mrežni preklopnik (Switch) na slici desno ima 24 ulazna mjesta

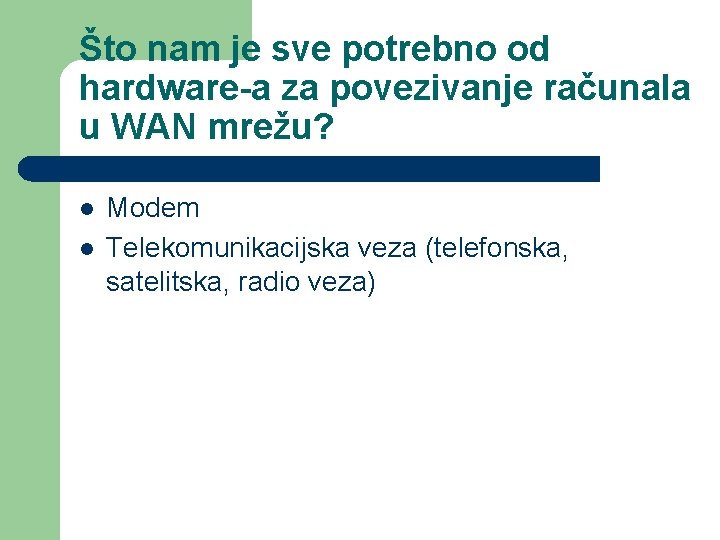

Što nam je sve potrebno od hardware-a za povezivanje računala u WAN mrežu? l l Modem Telekomunikacijska veza (telefonska, satelitska, radio veza)

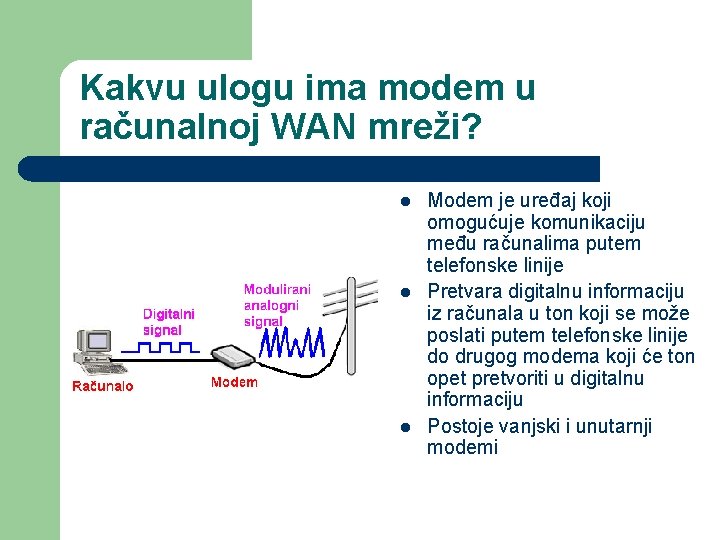

Kakvu ulogu ima modem u računalnoj WAN mreži? l l l Modem je uređaj koji omogućuje komunikaciju među računalima putem telefonske linije Pretvara digitalnu informaciju iz računala u ton koji se može poslati putem telefonske linije do drugog modema koji će ton opet pretvoriti u digitalnu informaciju Postoje vanjski i unutarnji modemi

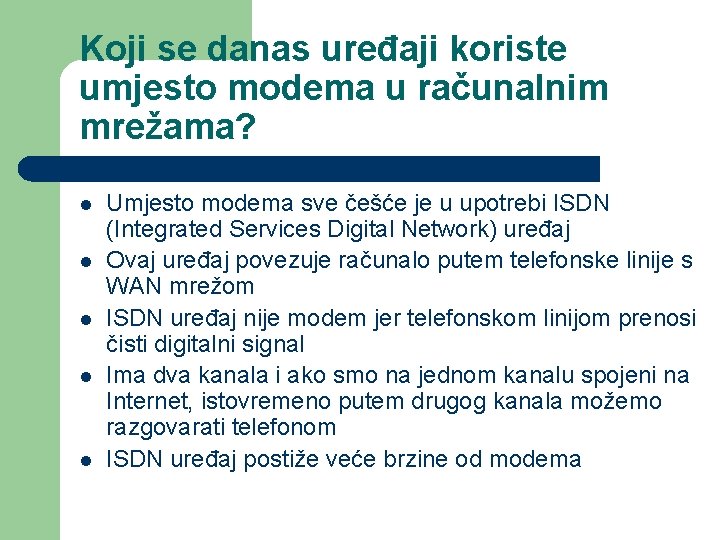

Koji se danas uređaji koriste umjesto modema u računalnim mrežama? l l l Umjesto modema sve češće je u upotrebi ISDN (Integrated Services Digital Network) uređaj Ovaj uređaj povezuje računalo putem telefonske linije s WAN mrežom ISDN uređaj nije modem jer telefonskom linijom prenosi čisti digitalni signal Ima dva kanala i ako smo na jednom kanalu spojeni na Internet, istovremeno putem drugog kanala možemo razgovarati telefonom ISDN uređaj postiže veće brzine od modema

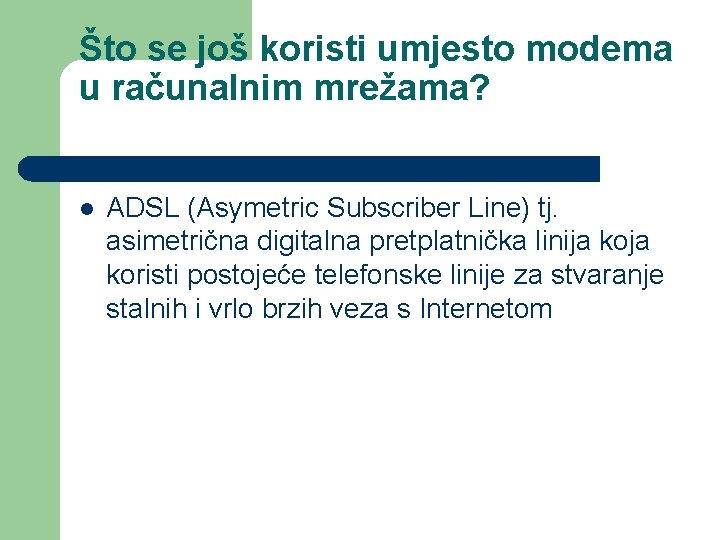

Što se još koristi umjesto modema u računalnim mrežama? l ADSL (Asymetric Subscriber Line) tj. asimetrična digitalna pretplatnička linija koristi postojeće telefonske linije za stvaranje stalnih i vrlo brzih veza s Internetom

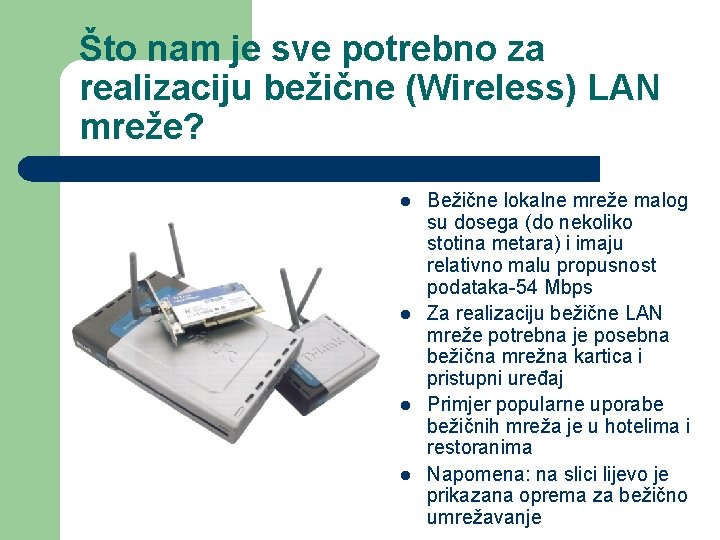

Što nam je sve potrebno za realizaciju bežične (Wireless) LAN mreže? l l Bežične lokalne mreže malog su dosega (do nekoliko stotina metara) i imaju relativno malu propusnost podataka-54 Mbps Za realizaciju bežične LAN mreže potrebna je posebna bežična mrežna kartica i pristupni uređaj Primjer popularne uporabe bežičnih mreža je u hotelima i restoranima Napomena: na slici lijevo je prikazana oprema za bežično umrežavanje

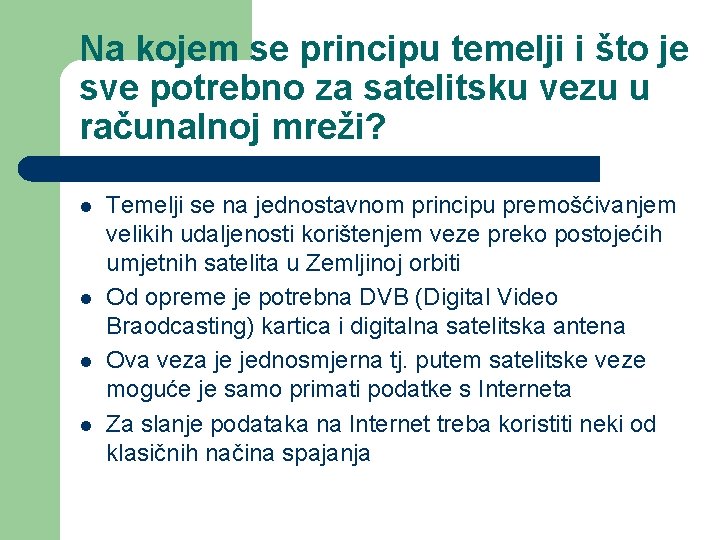

Na kojem se principu temelji i što je sve potrebno za satelitsku vezu u računalnoj mreži? l l Temelji se na jednostavnom principu premošćivanjem velikih udaljenosti korištenjem veze preko postojećih umjetnih satelita u Zemljinoj orbiti Od opreme je potrebna DVB (Digital Video Braodcasting) kartica i digitalna satelitska antena Ova veza je jednosmjerna tj. putem satelitske veze moguće je samo primati podatke s Interneta Za slanje podataka na Internet treba koristiti neki od klasičnih načina spajanja

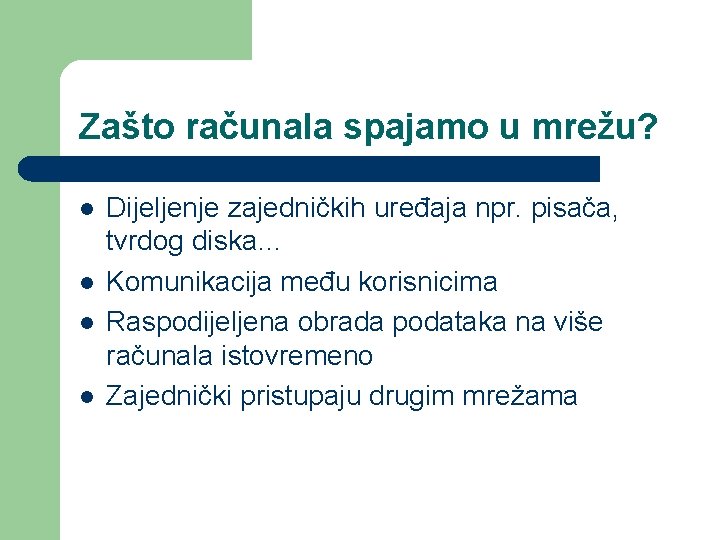

Zašto računala spajamo u mrežu? l l Dijeljenje zajedničkih uređaja npr. pisača, tvrdog diska… Komunikacija među korisnicima Raspodijeljena obrada podataka na više računala istovremeno Zajednički pristupaju drugim mrežama

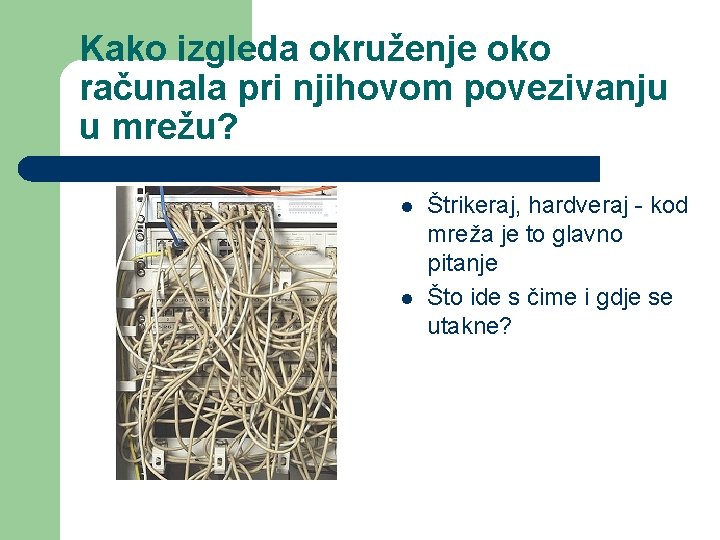

Kako izgleda okruženje oko računala pri njihovom povezivanju u mrežu? l l Štrikeraj, hardveraj - kod mreža je to glavno pitanje Što ide s čime i gdje se utakne?

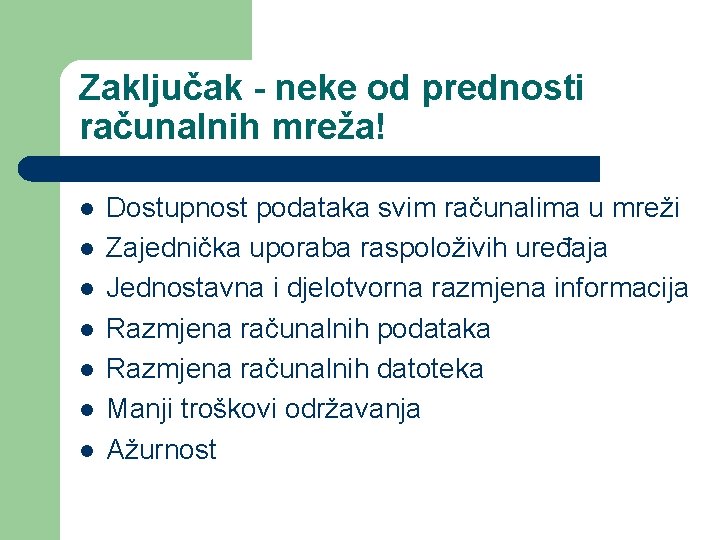

Zaključak - neke od prednosti računalnih mreža! l l l l Dostupnost podataka svim računalima u mreži Zajednička uporaba raspoloživih uređaja Jednostavna i djelotvorna razmjena informacija Razmjena računalnih podataka Razmjena računalnih datoteka Manji troškovi održavanja Ažurnost

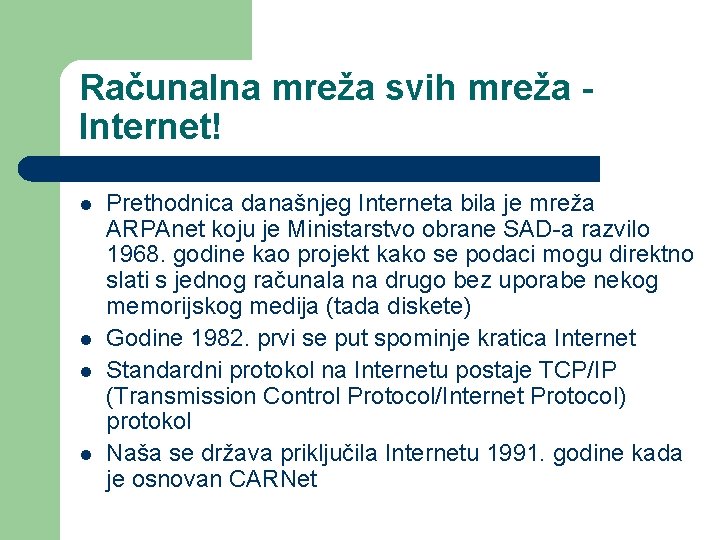

Računalna mreža svih mreža Internet! l l Prethodnica današnjeg Interneta bila je mreža ARPAnet koju je Ministarstvo obrane SAD-a razvilo 1968. godine kao projekt kako se podaci mogu direktno slati s jednog računala na drugo bez uporabe nekog memorijskog medija (tada diskete) Godine 1982. prvi se put spominje kratica Internet Standardni protokol na Internetu postaje TCP/IP (Transmission Control Protocol/Internet Protocol) protokol Naša se država priključila Internetu 1991. godine kada je osnovan CARNet
