Nastavna cjelina T 44 Nastavna jedinica Naziv Opasne tvari Postrojba JVP Pula Autor Moreno Almassi e-mail moreno. almassi@gmail. com

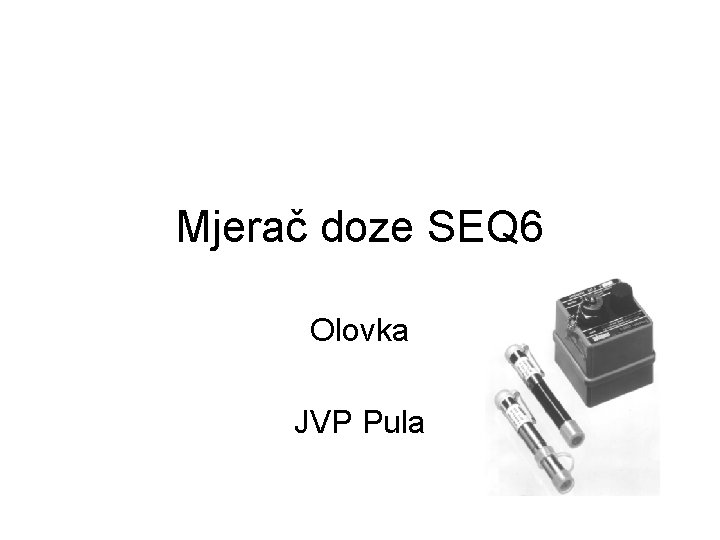

Mjerač doze SEQ 6 Olovka JVP Pula

Primjena i princip rada • Mjerni instrument za određivanje – doze fotonske radijacije (gama i X-zrake) – za detekciju beta radijacije • Mjerač doze ima oblik ionizacijske komore koja je prije uporabe napunjena na fiksni napon pomoću punjača • Ako je instrument podvrgnut radijaciji komora se više ili manje isprazni • Pad napona je mjera ukupne apsorbirane doze zračenja • Kada je mjerač doze napunjen elektrometar je postavljen na 0

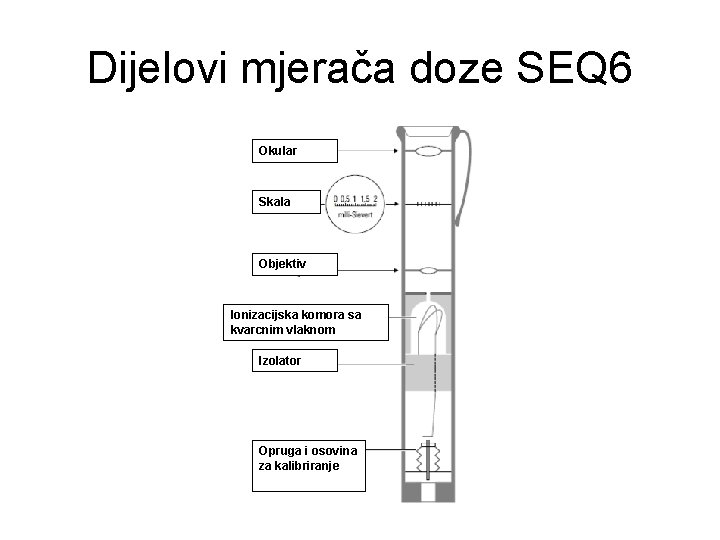

Dijelovi mjerača doze SEQ 6 Okular Skala Objektiv Ionizacijska komora sa kvarcnim vlaknom Izolator Opruga i osovina za kalibriranje

Korištenje • • Robusna, vakuumski čvrsta konstrukcija Otpornost na udarce Nosi se ispod zaštitnog odijela Nakon ozračivanja kalibrira se pomoću kontrolne jedinice

Očitavanje • Vrši se na način da se kraj uz kvačicu (okular) drži direktno ispred oka dok se donji kraj usmjeri prema izvoru svjetlosti • Očita se položaj okomite crte na skali od 0 -2 m. Sv

Punjač CAT 6 • Na baterije • Za punjenje mjerača doze • Koristi se i za očitanje mjerača doze ako nema svjetla • Kućište otporno na udarce i prskanje vodom

Punjač CAT 6 • Način rada: – Skine se plastična zaštita sa donjeg dijela mjerača doze – Odvrne se metalni čep sa punjača – Mjerač doze se donjim dijelom ubaci u rupu te pritisne da se upali svjetlo na punjaču – Pomoću potenciometra izvrši se nulovanje mjerača doze – Ukoliko na skali mjerača doze nema okomite crte na skali isti je neispravan.

Kontrolna jedinica 652. 1 • Za kontrolu ispravnosti mjerača doze • Max. 8 mjerača • Mjerači se postavljaju na nulu te se izlažu kontroliranom zračenju (CS 137)
