Nastavna cjelina T 15 Nastavna jedinica 15. 1 Naziv Pumpa za pretakanje opasnih tvari Postrojba JVP Pula Autor Moreno Almassi e-mail moreno. almassi@gmail. com

ELRO PUMPA

Sadržaj • • • Prednosti pumpe Način rada Dijelovi pumpe Bačva Područja korištenja Sheme spajanja

Prednosti • • • Idealna za abrazivne, viskozne i tvari opasne za okoliš Blago pretakanje tekućine i viskozne opasne tvari Konstantni volumni kapacitet Otporna na suhi rad Pretakanje nečistih medija Lako održavanje i čišćenje Laka za transport Dvostupanjski rad Suho usisavanje do 9. 5 m usisne visine

Način rada • • • A – rotor se okreće unutar tijesno spojenog separatora koji se nalazi unutar kućišta ispunjenog tekućinom za podmazivanje. To znači da tijekom kompresije cijevi usisna i tlačna strana su hermetički odvojene. B – Zrak iz usisne strane se okretanjem rotora kreće preko separatora i izbacuje van pumpe. Tako se stvara vakuum unutar komore pumpe. C – Kada drugi klizač stlači cijev formira se pumpna komora. Njen volumen iznosi 1/3 kapaciteta pumpe u jednom okretu. Okretanje rotora pritišće medij u cijevi i “gura” ga prema izlazu. Tijekom svakog otvaranja cijevi stvara se vakuum na ulaznom dijelu omogućavajući stalno usisavanje. Isto se dešava i tijekom suhog usisavanja. D – Svakom okretom rotora formira se pumpna komora i obnavlja se mogućnost usisavanja. Video - ELRO_pumpa_rad. mp 4

Dijelovi pumpe Tlačni izlaz TTspojkaprema DIN 11851 Usis Spojka sa tlačnim manometrom Vakuummetar Ventil za mjerenje

Dijelovi pumpe Strujni kabel 1. 5 m Ublaživač hidrauličkih udara Ručke za nošenje

Pumpna cijev Hypalon, Nitril (vodljivi) Tekućina za podmazivanje Silikonsko ulje ili glicerin Poklopac pumpe Suport Separator Pogon Trofazni a. c. motor 2. 75 k. W, 400 V, Ex

Tehnički podaci Stupanj II Kapacitet l/min 300 150 2 2 240 120 5 10 2, 75 2, 1 6 4, 8 Tlak pumpanja bar Brzina rpm Vrijeme usisavanja na 7. 5 m usisne visine Snaga motora k. W Amperaža A Voltaža V Stupanj I 400 tri faze Smjer rotacije desno Dimenzije dך×v mm 620 x 390 x 520 Masa kg 98 Pumpna cijev Hypalon, provodljiva Vrijednosti su dobivene pri radu sa vodom u normalnim okolnostima

Bačva za sakupljanje Kombinacija ELRO pumpe i ELRO sistema za sakupljanje omogućava trenutno pumpanje i sigurno punjenje problematičnih opasnih tvari. Poseban uređaj onemogućava suvišno punjenje bačve. Nakon punjenja, bačva je čvrsto zatvorena pomoću poklopca. Nehrđajući čelik, poklopac 48 kg Za odlaganje opasnih tvari bačve se mogu transportirati standardnim sredstvima prijevoza. Nehrđajući čelik Koristi se punjenje bačvi i kao separator nečistoća.

Područja korištenja • • Kemijska industrija Vatrogasne službe Naftna industrija Industrija boja i lakova Pumpne stanice Luke i brodovi Zračne luke

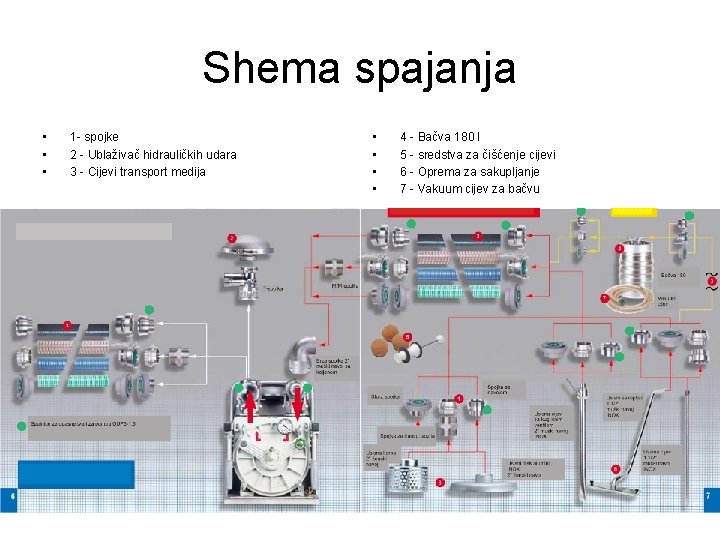

Shema spajanja • • • 1 - spojke 2 - Ublaživač hidrauličkih udara 3 - Cijevi transport medija • • 4 - Bačva 180 l 5 - sredstva za čišćenje cijevi 6 - Oprema za sakupljanje 7 - Vakuum cijev za bačvu

Usisavanje manjih količina

Separacija nečistoća

Video • http: //www. youtube. com/watch? v=QRu. TL 6 OWZE 0
