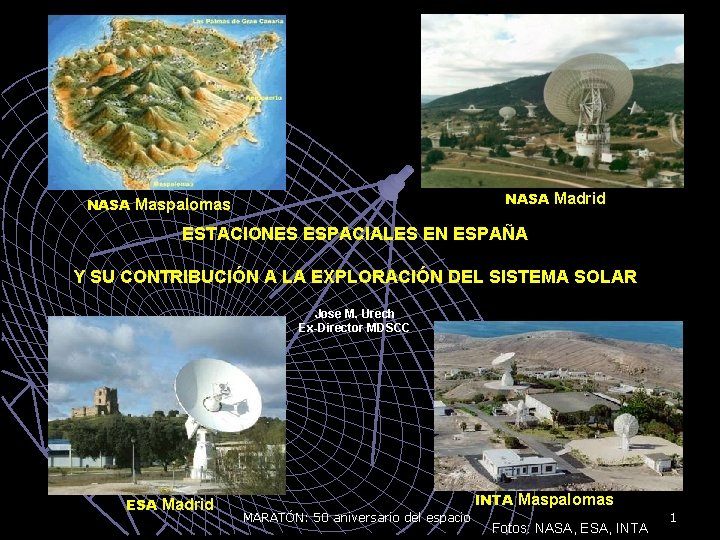

NASA Madrid NASA Maspalomas ESTACIONES ESPACIALES EN ESPAÑA Y SU CONTRIBUCIÓN A LA EXPLORACIÓN DEL SISTEMA SOLAR Jose M. Urech Ex-Director MDSCC ESA Madrid INTA Maspalomas MARATÓN: 50 aniversario del espacio Fotos: NASA, ESA, INTA 1

u Maspalomas por la situación estratégica de las Islas Canarias - Construida ( Mar 1960 – Sep 1961) por NASA para el proyecto Mercury - LA PRIMERA ESTACIÓN EN ESPAÑA Apoyó los vuelos Mercury incluido el primer americano en órbita (John H. Glenn) - Se modificó para el proyecto Gemini (1965 -66) - Se desplazó y amplió para el Apollo (1968 -72), continuando con Skylab y ASTP MARATÓN: 50 aniversario del espacio 2

LA PRIMERA ESTACIÓN EN ESPAÑA Desactivada por NASA, INTA la reabrió en 1979 con otras agencias COSPASSARSAT, ESA, NASDA, y programas españoles (Minisat and Hispasat). Infraestructura y actividades actuales MARATÓN: 50 aniversario del espacio 3

ESTACIONES NASA CERCA DE MADRID u - - - El comienzo: Con la relación ya establecida, NASA necesitaba instalar una gran antena para su programa de exploración planetaria, y en 1963 junto a INTA exploraron varias zonas, seleccionando un suave valle cerca de Robledo de Chavela Para ello, en Enero de 1964 se firma el Acuerdo de Cooperación USA / España, y en el que INTA, además de interlocutor, asumíría la responsabilidad total, una vez contratado y entrenado suficiente personal español. Despues de 43 años el Acuerdo, aunque evolucionado, sigue vigente. Estación original de Robledo MARATÓN: 50 aniversario del espacio 4

ESTACIONES NASA CERCA DE MADRID u La primera época de Robledo - Lista para Mariner 4, primera en Marte - - - 15 Jul 1965, primeras imágenes del planeta 1966 -67 Lunar Orbiter, preparación de las misiones Apollo Estación de reserva en esas misiones MARATÓN: 50 aniversario del espacio 5

ESTACIONES NASA CERCA DE MADRID u - - - La Estación de Cebreros La segunda , y casi idéntica a Robledo, para ampliar la capacidad de la DSN Operacional en Dic 1966, comenzó con los Pioneers interplanetarios y el Surveyor (1966 -68 ) preparatorio del descenso suave del Apollo en la Luna La contratación y entrenamiento de personal español, permitió ser la primera Estación en asumir la total responsabilidad (14 Jun 1969) MARATÓN: 50 aniversario del espacio 6

ESTACIONES NASA CERCA DE MADRID u - - - Estación de Cebreros El equipo español tuvo que demostrar su eficiencia con los Mariner 6 y 7 sobrevolando Marte. En 1971, las fases críticas del Mariner 9, primero en orbitar otro planeta Histórica sonda que cambió el conocimiento de Marte con mas de 7000 imágenes: volcanes y cañones inmensos, cauces secos, crateres, etc Después de múltiples proyectos interplanetarios, y una extraordinaria actividad de desarrollos tecnológicos para la Red, iniciando también la Radioastronomía en España, la Estación se desactivó en nov 1981 y se cedió a INTA, cerrándose totalmente en 1986 MARATÓN: 50 aniversario del espacio 7

ESTACIONES NASA CERCA DE MADRID u - - Estación de Fresnedillas La tercera, operativa en Jul 1967 y dedicada a Apollo, era una de las tres alrededor del mundo necesarias para mantener contacto continuo con los astronautas. 5 años intensos, desde el Apollo 7 al 17, destacando el histórico descenso sobre la Luna del Apollo 11 el 20 de julio 1969 MARATÓN: 50 aniversario del espacio 8

ESTACIONES NASA CERCA DE MADRID u - - Estación de Fresnedillas La contratación y entrenamiento de personal español alcanzó una plantilla de 150 con el Apollo 17, y en diciembre 1972 se transfirió la responsabilidad a INTA. Siguieron otras misiones tripuladas: Skylab, ASTP, y primeros vuelos del Transbordador -Después, estación se integró en la red STDN para orbitadores terrestres MARATÓN: 50 aniversario del espacio 9

ESTACIONES NASA CERCA DE MADRID u - - Estación de Fresnedillas Finalmente el sistema TDRSS de satélites geoestacionarios de comunicaciones, con gran cobertura para órbitas bajas, sustituian esas estaciones terrenas La Estación se desactivó en 1984 y la antena de 26 m y equipo asociado se integró en Robledo. Las infraestructuras se transfirieron al Gobierno español en 1987 MARATÓN: 50 aniversario del espacio 10

ESTACIONES NASA CERCA DE MADRID u - - Los 70. Ampliación de Robledo. El Viking a Marte Una vez transferida la responsabilidad a INTA en Mar 1970, se inició la ampliación con otra antena de 64 m. Operacional en dic 1973 Las tres antenas gigantes de la Red permitieron iniciar la exploración de los planetas exteriores: Pioneer 10 y 11 (197273), a Jupiter (73 -74) y Saturno (79). (Primeros en cruzar el Cinturón de Asteroides) - El proyecto mas ambicioso de la época: Viking a Marte, 2 conjuntos orbitador / lander, lanzados el verano de 1975 con instrumentación biológica. MARATÓN: 50 aniversario del espacio 11

ESTACIONES NASA CERCA DE MADRID - - - Viking Primero en posarse en Marte, analizando y fotografiando el entorno. 4 años en órbita cubriendo la superficie con 50. 000 imágenes. Pero. . ¡Los datos biológicos no fueron concluyentes! El coste y la decepción biológica propiciaron un bajón en la exploración planetaria (10 años sin lanzamientos) Al final de la década, la DSS-61 se amplió a 34 m con recepción en banda X MARATÓN: 50 aniversario del espacio 12

ESTACIONES NASA CERCA DE MADRID Voyager 2 1977 - Los 80, la Era Voyager - Principal y casi única misión de la década - La excepción: Venus Ballon (URSS, Francia, USA) 2007 ¡ 30 AÑOS! 1986 1977 Voyager 1 a. Jy. S 1979 1989 MARATÓN: 50 aniversario del espacio 1981 13

- Los 80, Consolidación de MDSCC y grandes implementaciones ESTACIONES NASA CERCA DE MADRID - Mark IV A – Controles remotos y operación centralizada del Complejo - Nueva antena de 34 m y alta eficiencia con bandas S / X y trasmisión en X - Integración en Robledo de la antena de 26 m y equipo de Fresnedillas - Optimización y ampliación a 70 m de la antena de 64 m MARATÓN: 50 aniversario del espacio 14

ESTACIONES NASA CERCA DE MADRID MDSCC a final de los 80 MARATÓN: 50 aniversario del espacio 15

MDSCC - Los 90, la Reactivación - Tres proyectos planetarios esperando lanzamiento por el STS: - Magellan (Abr 89), orbitador de Venus con SAR Galileo (Oct 89), orbitador de Júpiter y sonda atmosférica Ulysses (oct 90), (ESA/NASA) a explorar las regiones polares del Sol MARATÓN: 50 aniversario del espacio 16

- MDSCC El retorno a Marte y Saturno La vuelta a los lanzadores clásicos permitió mas proyectos interplanetarios - NEAR ( Feb 96). Primero en orbitar y posarse en un asteroide - MGS (Nov 96). Primero en orbitar Marte 20 años después del Viking - MPF (Dic 96). Primer rover y decenso con “air bags” - Cassini/Huygens (Oct 97). Primer orbitador de Saturno (NASA) y sonda a Titan (ESA) MARATÓN: 50 aniversario del espacio 17

MDSCC - - El aumento de actividad y proyectos futuros justificaban en 1995 la construcción de una nueva antena: DSS 54, (operativa en oct 97) de 34 m tipo BWG (S, X, Ka). El nuevo diseño es mas eficiente y fácil de mantener, y la banda Ka aumenta la ganancia En 1999 NASA desactivó la DSS 61 (la original) para misiones planetarias, y se dedicó al Proyecto PARTNe. R, como radiotelescopio de uso remoto, para formación de escolares y universitarios MARATÓN: 50 aniversario del espacio 18

MDSCC La época actual 1 x 70 m, 4 x 34 m, 1 x 26 m La exploración de Marte continúa con los MER, recorriendo desde enero 2004 la superficie, fotografiando y analizando su entorno. También el MRO en órbita desde 2005, con muy alta resolución fotográfica Muchos mas proyectos en Marte, Saturno, cometas y asteroides, telescopios, satélites terrestres, dan una tremenda carga de trabajo al Complejo, que motivó la construcción de otra antena de 34 m BWG (DSS 55) en 2003 MARATÓN: 50 aniversario del espacio 19

ESTACIONES ESA CERCA DE MADRID u - - - La Estación de Villafranca del Castillo La ESA necesitaba una estación de seguimiento y centro de control para el proyecto IUE en cooperación con NASA. En 1974 se firmó el acuerdo con España para su instalación cerca de Madrid, y que inauguró el Rey en 1978 La actividad de IUE incluía el proceso y distribución de datos y la observación por astronomos residentes. Duró 18 años, tomando mas de 100. 000 imágenes MARATÓN: 50 aniversario del espacio 20

ESTACIONES ESA CERCA DE MADRID u - - Evolución y proyectos principales VILSPA tuvo una gran expansión, pues como parte de la red ESTRACK participó en otras muchas misiones, algunas con antenas y equipo dedicado. Por importancia y cronología : - OTS 2 (Orbital Test Satellite) 1978 a 91 - GOES 1 (Geostationary Operational Environmental Satellite) – Dic 78 a Nov 79 - MARECS A & B 2 (Maritime Communication Satellite)- De 81 y 84 a 96 - EXOSAT (European X-Ray Observatory)- 83 a 86. ISO (Infrared Space Observatory)- Nov 95 a May 98. Un importante Observatorio como el IUE, con los Centros de Operaciones, Ciencia y Datos - MARATÓN: 50 aniversario del espacio 21

ESTACIONES ESA CERCA DE MADRID - Siguiendo con: - XMM- Newton (X-ray Multi Mirror) Dic 1999 hasta 2010. con Centros de Control de Ciencia y Datos - CLUSTER – 2000 a 2009 - 4 S/C en órbita polar para estudiar la interacción del viento solar. - Muchos otros proyectos y apoyo a lanzamientos. -Para facilitar la interacción con los Observatorios de VILSPA, se creó en 1991 (INTA, CSIC y ESA) un Laboratorio de Astrofísica Espacial y Física Fundamental (LAEFF) MARATÓN: 50 aniversario del espacio 22

u - - ESTACIONES ESA CERCA DE MADRID ESAC y la Estación de Cebreros VILSPA, con los Centros de Operaciones Científicas y Archivos de IUE, ISO y ahora XMM, ha sido designada en 2004 como ESAC (European Space Astronomy Centre), y albergará esos Centros para todas las misiones astronómicas y planetarias de ESA También en 2005 ESA recuperó la antigua Estación de Cebreros, que con una antena nueva de 35 m, es la segunda estación de la Red ESA de Espacio Profundo para sus misiones planetarias MARATÓN: 50 aniversario del espacio 23

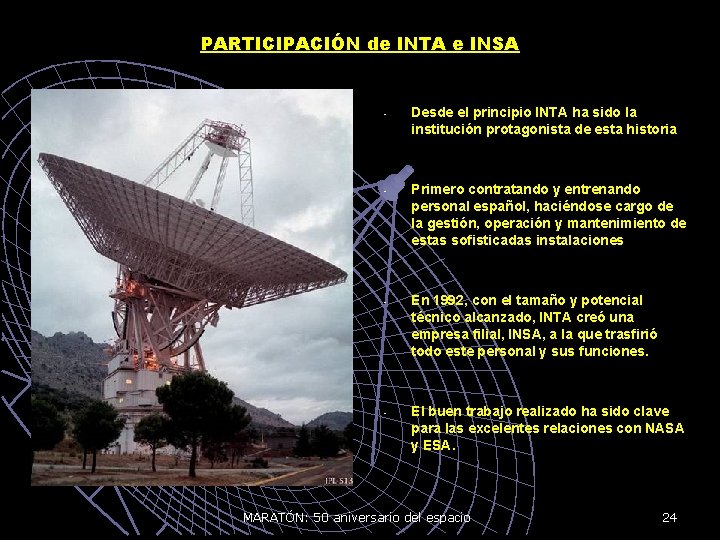

PARTICIPACIÓN de INTA e INSA - - Desde el principio INTA ha sido la institución protagonista de esta historia Primero contratando y entrenando personal español, haciéndose cargo de la gestión, operación y mantenimiento de estas sofisticadas instalaciones En 1992, con el tamaño y potencial técnico alcanzado, INTA creó una empresa filial, INSA, a la que trasfirió todo este personal y sus funciones. El buen trabajo realizado ha sido clave para las excelentes relaciones con NASA y ESA. MARATÓN: 50 aniversario del espacio 24

CONCLUSIÓN -Muy importante para España, por: - Contribuir a la Exploración del Espacio - Transferir experiencia a otras industrias - pero. . Es también la historia de muchos españoles orgullosos de dedicar su vida profesional a esta irrepetible aventura. - y. . Deseamos que las nuevas generaciones tengan oportunidades de continuar la Tarea. MARATÓN: 50 aniversario del espacio 25
