Narzędzie do programowania sterowników EKC Programator EKA 183 A 1

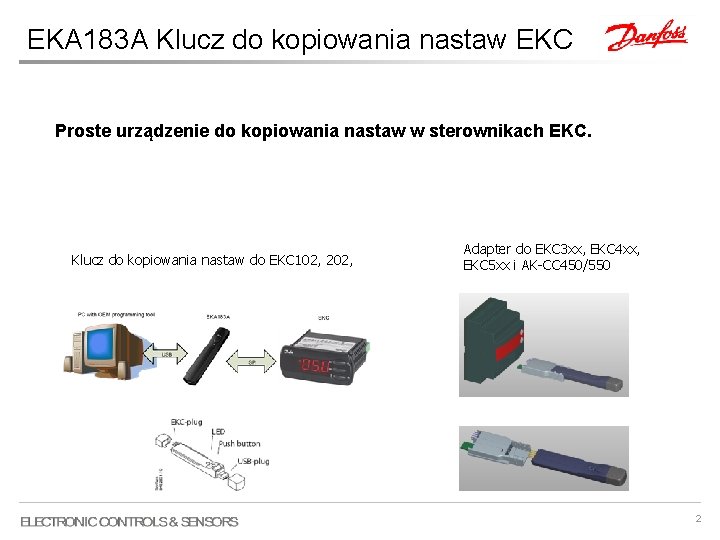

EKA 183 A Klucz do kopiowania nastaw EKC Proste urządzenie do kopiowania nastaw w sterownikach EKC. Klucz do kopiowania nastaw do EKC 102, 202, Adapter do EKC 3 xx, EKC 4 xx, EKC 5 xx i AK-CC 450/550 2

EKA 183 A Klucz do kopiowania nastaw EKC Główne funkcje – Narzędzie służy do przenoszenia nastaw pomiędzy kluczem, a sterownikiem EKC. Plik z nastawami jest zapisywany i przechowywany na Kluczu USB. – Klucz posiada wbudowany port USB, który umożliwia bezpośrednie podłączenie do PC. Na kluczu zapisany jest specjalny plik. xls Makro, który pozwala edytować i zmieniać nastawy według potrzeby i specyfikacji klienta. – Klucz nie wymaga żadnego dodatkowego oprogramowania. Wystarczy komputer z Windows i program do edycji Excel – tryby konfiguracji: • Tryb ręczny; (proces kopiowania inicjuje się za pomocą naciśnięcia klawisza) • Tryb Automatyczny (proces kopiowania rozpoczyna się automatycznie po włożeniu klucza do sterownika EKC) 3

Możliwe podłączenia Tryby pracy: 1. Kopiowanie nastaw z EKC do EKC (sterowniki tego samego typu) 2. Kopiowanie z EKC do PC (klucz USB) 3. Kopiowanie z PC (klucz. Współpracujące USB) do EKC typy sterowników EKC: 1: Power EKA 183 2: 3: • EKC 102, 202 and AK-CC 210 • EKC 302, AK-CC 450/550 EKC 102, 202 i AK-CC 210, • Przechowywanie biblioteki z plikami nastaw na kluczu USB i na komputerze PC. • Wybór aktualnego pliku z biblioteki i zapis na EKA 183 a. • Zasilanie przez port USB z PC. EKC 102, 202 i AK-CC 210, • Możliwość zasilania przez baterię zewnętrzną (jako opcja) 4: EKC 102, 202 i AK-CC 210 • Zasilanie przez zewnętrzny zasilacz USB. 4

EKA 183 A Klucz do kopiowania nastaw EKC EKA 183 A Krok po kroku …. 5

EKA 183 A Klucz do kopiowania nastaw EKC 1. Dioda LED błyska na „żółto” sprawdzanie wersji sterownika. 2. Dioda LED świeci na „żółto” światłem ciągłym. Klucz gotowy do pracy. 3. Transfer danych do/z sterownika EKC (tryb ręczny) -naciśnięcie 1 sek. dane do EKC (LEDbłyska na zielono) -Naciśnięcie i przytrzymanie 4 sek. dane z EKC (LED- błyska na czerwono). 4. Dioda LED świeci światłem ciągłym – przesyłanie danych zakończone. 6

EKA 183 A Klucz do kopiowania nastaw EKC Pusty klucz USB, pojawia się w Windows jako dysk zewnętrzny i zawiera dwa pliki: . xls (edytor nastaw). cfg (plik konfiguracyjny) 7

EKA 183 A Klucz do kopiowania nastaw EKC Po załadowaniu plików z EKC, na kluczu pojawiają się dodatkowe pliki. . xls (edytor parametrów). cfg (plik konfiguracyjny USB ). ekc (plik z nasatwami). log (plik log, zapis zdarzeń) 8

EKA 183 A Klucz do kopiowania nastaw EKC Plik Log Zawiera informacje o zdarzeniach przykład pokazuje ostatnie 23 zapisy (maksymalnie 50 zapisów zdarzeń) 9

EKA 183 A Klucz do kopiowania nastaw EKC Lista informacji i błędów Informacje zapisane od 0 Kody błędów od 100 10

EKA 183 A Klucz do kopiowania nastaw EKC 1. Dokonać kopii zapasowej plików systemowych. xls i. cfg. 2. Przygotować katalog na kluczu, lub innym dysku na bazę plików z nastawami. 3. Przygotować bazę folderów dla różnych typów aplikacji. 11
