Narodowa Agencja Poszanowania Energii S A Organizacja inwestycji
- Slides: 43
Narodowa Agencja Poszanowania Energii S. A. Organizacja inwestycji wykorzystania biomasy w systemach grzewczych, efektywność energetyczna w budownictwie - zasady i przykłady Wiesław Sarosiek Narodowa Agencja Poszanowania Energii S. A.
Narodowa Agencja Poszanowania Energii S. A. Strategia rozwoju społecznogospodarczego na lata 2001 -2011 • cel pierwszorzędny: podjęcie działań w kierunku wykorzystania nowych technik i technologii w przetwarzaniu lokalnych bogactw naturalnych i bazy surowcowej • kierunki działań: biopaliwa, energia wodna i wiatrowa oraz bioenergie • wybrany wariant rozwoju, w odniesieniu do zaopatrzenia w paliwa „podjęcie działań w kierunku produkcji paliwa ekologicznego i rozwoju odnawialnych źródeł energii”

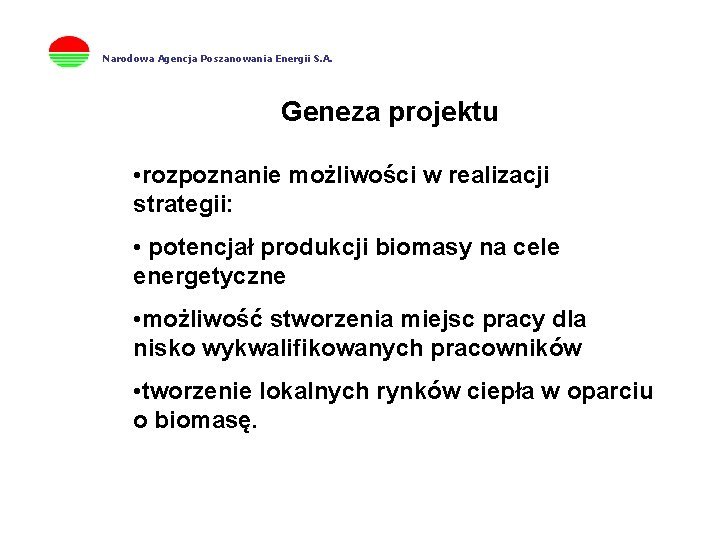

Narodowa Agencja Poszanowania Energii S. A. Geneza projektu • rozpoznanie możliwości w realizacji strategii: • potencjał produkcji biomasy na cele energetyczne • możliwość stworzenia miejsc pracy dla nisko wykwalifikowanych pracowników • tworzenie lokalnych rynków ciepła w oparciu o biomasę.
Narodowa Agencja Poszanowania Energii S. A. Działania niezbędne do realizacji projektu • opracowanie projektów założeń do planu zaopatrzenia w ciepło energię elektryczną i paliwa gazowe (gminy) • opracowanie studium wykonalności i biznesplanów • poszukiwanie źródeł finansowania • organizacja rynku biomasy
Narodowa Agencja Poszanowania Energii S. A. Uzasadnienie ekonomiczne (aktualna struktura wykorzystania paliw w źródłach ciepła)
Narodowa Agencja Poszanowania Energii S. A. Źródła biomasy • słoma z roślin oleistych: • rzepak • słonecznik • soja • słoma zbożowa • słoma kukurydziana • siano • uprawy energetyczne

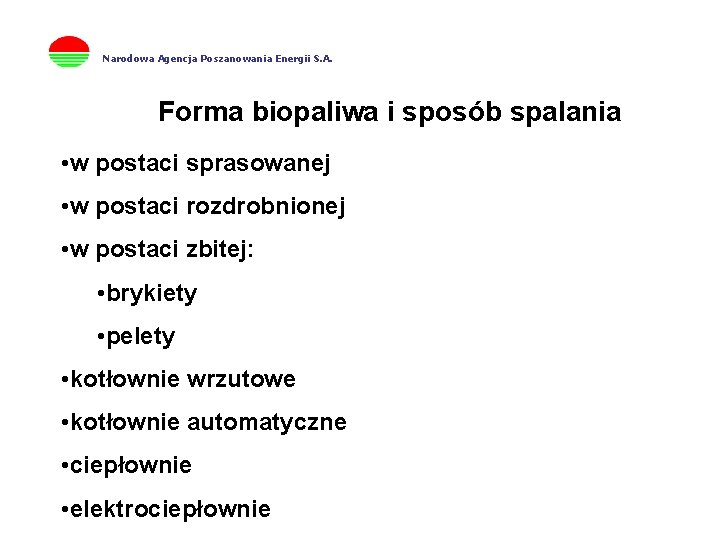

Narodowa Agencja Poszanowania Energii S. A. Forma biopaliwa i sposób spalania • w postaci sprasowanej • w postaci rozdrobnionej • w postaci zbitej: • brykiety • pelety • kotłownie wrzutowe • kotłownie automatyczne • ciepłownie • elektrociepłownie
Narodowa Agencja Poszanowania Energii S. A. Organizacja przedsięwzięcia • opracowanie projektów zaopatrzenia w ciepło, energię elektryczną i paliwa gazowe • opracowanie studium wykonalności • opracowanie audytów energetycznych • organizacja finansowania • budowa źródeł ciepła • opracowanie koncepcji organizacji zaopatrzenia w biomasę • wdrożenie
Narodowa Agencja Poszanowania Energii S. A. Efekty • intensyfikacja potencjału produkcji biomasy • stworzenie nowych miejsc pracy w rolnictwie i usługach dla ludzi o niskich kwalifikacjach • obniżenie kosztów ciepła • poprawa stanu środowiska naturalnego poprzez redukcję zanieczyszczeń do atmosfery • wkład do realizacji celów Unii Europejskiej
Narodowa Agencja Poszanowania Energii S. A. STAN ISTNIEJĄCY źródło ciepła Kotłownia wyposażona jest w cztery kotły wodne Spółdzielnia Rzemieślnicza – Rumia 600 k. W, Moc zainstalowana w kotłowni wynosi 2400 k. W. Stan techniczny urządzeń jest następujący: kotły – zły stan techniczny i w najbliższym czasie muszą zostać wymienione, pompy – zły stan techniczny, konieczna wymiana, komin – w związku z wymianą kotłów, istniejący komin należy zastąpić stalowym dwupłaszczowym, odpowiadającym nowej jednostce kotłowej, przewody i armatura – zły stan techniczny, powinny zostać wymienione, budynek kotłowni – dobry stan techniczny, ze względu na bardzo małe zapotrzebowanie na ciepło nie przewiduje się przeprowadzenia termorenowacji, zasobniki ciepła – zły stan techniczny, powinny być wymienione.
Szczegółowa charakterystyka sieci L p 1 DN 2 Długoś ć [mb] Technologi a (producent ) Głębokość posadowienia[m ] Stan izolacji Armatur a - 3 4 6 7 8 Sieć CWU 1 20 133 kanałowa 1, 0 zły - 2 25 259 kanałowa 1, 0 zły - 3 32 178 kanałowa 1, 0 zły - 4 40 170 kanałowa 1, 0 zły - 5 50 154 kanałowa 1, 0 zły - 6 65 45 kanałowa 1, 0 zły - Sieć CO 1 32 94 kanałowa 1, 0 zły - 2 50 182 kanałowa 1, 0 zły - 3 65 38 kanałowa 1, 0 zły - 4 80 298 kanałowa 1, 0 zły - 5 100 182 kanałowa 1, 0 zły - zły zasuwy odcinając ew kotłowni 6 125 216 kanałowa 1, 0
Narodowa Agencja Poszanowania Energii S. A. Stan techniczny sieci rurociągi – zły stan techniczny, są skorodowane i ulegają częstym awariom, armatura – zły stan techniczny, jest nieszczelna, izolacja termiczna – zły stan techniczny, w wielu miejscach jest uszkodzona i zawilgocona, kanały – zły stan techniczny – często zalewane. Ogólny stan techniczny sieci ciepłowniczej jest zły i kwalifikuje ją do wymiany
Narodowa Agencja Poszanowania Energii S. A. Budynki Kotłownia zasila w ciepło 8 budynków mieszkalnych o parametrach technicznych przedstawionych w tabeli. L p Budynek 1 2 Kubatura ogrzewanyc h pomieszczeń [m 3] Powierzchni a użytkowa pomieszczeń [m 2] Zapotrzebo w. na moc cieplną Qco [k. W] Wsk. zapotrzeb. na moc cieplną q [W/ m 3] 3 4 5 6 1 Łabiszynek 10 1531 612 67, 1 43, 8 2 Łabiszynek 11 1221 488 42, 7 34, 9 3 Łabiszynek 15 1623 649 73, 4 45, 2 4 Łabiszynek 15 a 2193 877 82, 1 37, 4 5 Łabiszynek 16 1531 612 67, 1 43, 8 6 Łabiszynek 17 1531 612 67, 1 43, 8 7 Łabiszynek 19 2333 933 70, 8 30, 3 8 Łabiszynek 20 2333 933 70, 8 30, 3

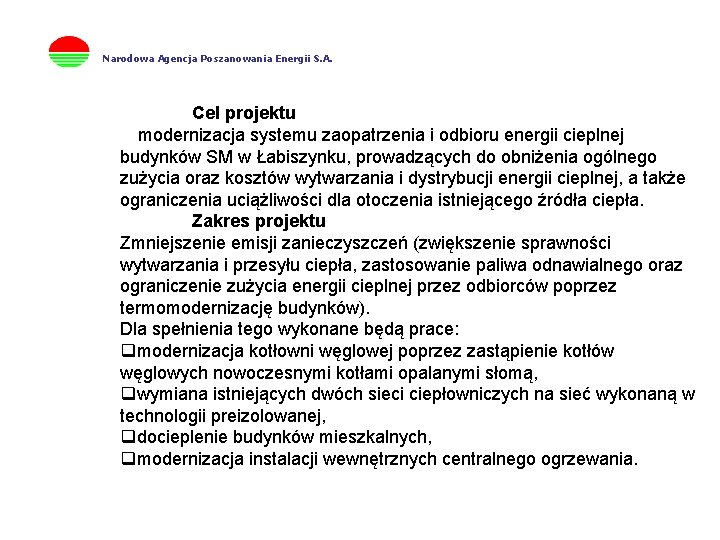

Narodowa Agencja Poszanowania Energii S. A. Cel projektu modernizacja systemu zaopatrzenia i odbioru energii cieplnej budynków SM w Łabiszynku, prowadzących do obniżenia ogólnego zużycia oraz kosztów wytwarzania i dystrybucji energii cieplnej, a także ograniczenia uciążliwości dla otoczenia istniejącego źródła ciepła. Zakres projektu Zmniejszenie emisji zanieczyszczeń (zwiększenie sprawności wytwarzania i przesyłu ciepła, zastosowanie paliwa odnawialnego oraz ograniczenie zużycia energii cieplnej przez odbiorców poprzez termomodernizację budynków). Dla spełnienia tego wykonane będą prace: qmodernizacja kotłowni węglowej poprzez zastąpienie kotłów węglowych nowoczesnymi kotłami opalanymi słomą, qwymiana istniejących dwóch sieci ciepłowniczych na sieć wykonaną w technologii preizolowanej, qdocieplenie budynków mieszkalnych, qmodernizacja instalacji wewnętrznych centralnego ogrzewania.

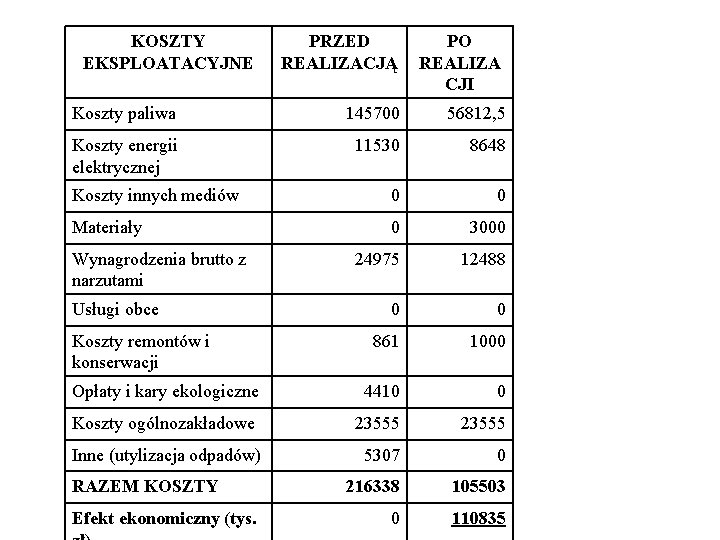

KOSZTY EKSPLOATACYJNE PRZED REALIZACJĄ PO REALIZA CJI Koszty paliwa 145700 56812, 5 Koszty energii elektrycznej 11530 8648 Koszty innych mediów 0 0 Materiały 0 3000 24975 12488 0 0 861 1000 Opłaty i kary ekologiczne 4410 0 Koszty ogólnozakładowe 23555 Inne (utylizacja odpadów) 5307 0 216338 105503 0 110835 Wynagrodzenia brutto z narzutami Usługi obce Koszty remontów i konserwacji RAZEM KOSZTY Efekt ekonomiczny (tys.
Źródła finansowania Źródło finansowania Środki finansowe (zł) Wykorz. do 2000 Przyzn. w 2000 Planow. Przyzn. na 2000 w 2001 Planow. Razem na 2001 Udział w % 67900 47250 0 115150 3, 7% Dotacja AWRSP 0 1193477 0 639535 0 1833012 58, 2% Dotacja EKOFUNDUSZ 0 0 944217 30, 0% Kredyt Termo 0 0 258371 8, 2% 67900 1240727 0 0 1842122 3150750 100% Środki własne RAZEM
Narodowa Agencja Poszanowania Energii S. A. Redukcja emisji do atmosfery zanieczyszczeń powstających przy produkcji ciepła Stan docelowy (2001+) Jed n. SO 2 NO 2 CO CO 2 PY ŁY Redukcja Mg/ r 5, 4 0, 4 14, 3 875, 5 7, 8 % 75 100 73 100 40
Efekty energetyczne projektu
Narodowa Agencja Poszanowania Energii S. A. Przykładowy budynek po termomodernizacji

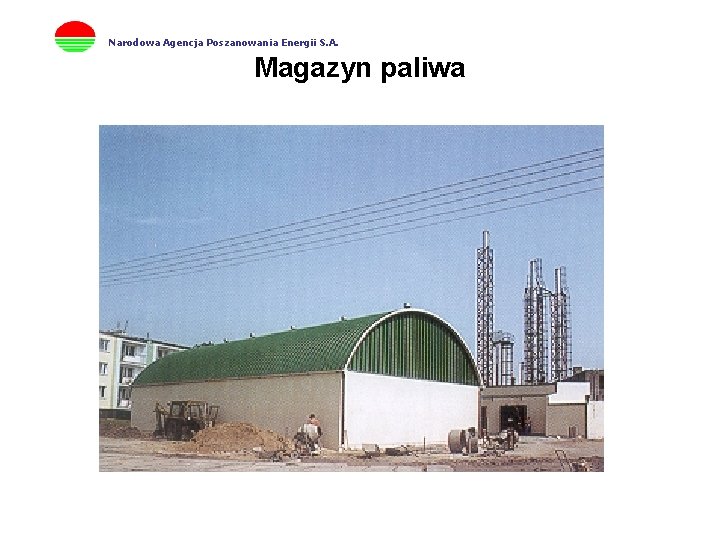

Narodowa Agencja Poszanowania Energii S. A. Magazyn paliwa

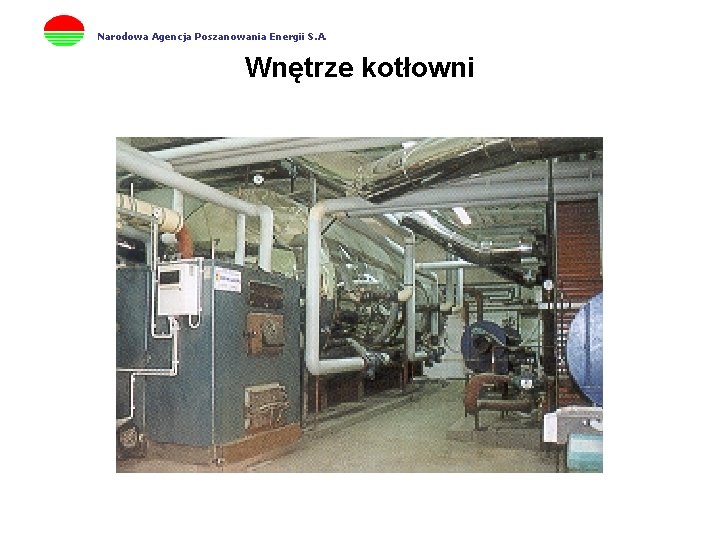

Narodowa Agencja Poszanowania Energii S. A. Wnętrze kotłowni
Narodowa Agencja Poszanowania Energii S. A. Widok kotłowni
Narodowa Agencja Poszanowania Energii S. A. Transport paliwa
Ściana szczytowa budynku po termomodernizacji - „uczestnicy projektu” Narodowa Agencja Poszanowania Energii S. A.
Koszt wytwarzania energii przed i po modernizacji Kotły węglowe zamieniono na opalane drewnem Obiekt Chodorówka Przed modern. Po modern. zł/GJ zł/MW 23, 66 20 684, 03 11, 03 6 894, 68 7, 94 4374, 07 Janów Dom nauczyciela 15, 38 7 020, 80 Janów szkoła 29, 96 7 018, 97 9, 57 4 376, 00 Suchowola szkoła 27, 96 7 656, 99 9, 57 2552, 33 Janów mieszkalny 27, 5 24 741, 84 11, 03 8247, 28057 Narodowa Agencja Poszanowania Energii S. A.
Lp. 1 Wariant przedsięwzięcia Termomodernizacyjnego 2 1. docieplenie stropodachu łącznika, wymiana okien w pomieszczeniach o temp. 16 st. , , wymiana okien w pomieszczeniach o temp. 20 st. , docieplenie ścian zewnętrznych, docieplenie stropodachu szkoły docieplenie stropodachu sali gimnastycznej, źródło ciepła i instalacja c. o. . 2 stropodach pełny, drzwi zewnętrzne, ściany zewnętrzne, główne drzwi wejściowe, okna nadziemia, stropodach budynku głównego, ściany piwnicy, stropodach wentylowany, okna w piwnicy, źródło ciepła i instalacja c. o. Planowane koszty całkowite Roczna oszczędność kosztów energii Procentowa oszczędność zapotrzebowania na energię (z uwzględnieniem sprawności całkowitej) [zł] [zł/rok] [%] 3 4 5 284 352 47 771 824 909 86 021 73, 8 79, 4
L p. Wariant przedsięwzięcia Termomodernizacyjnego 1 2 3. ściany zewnętrzne nadziemia piętra, ściany zewnętrzne nadziemia parteru, drzwi zewnętrzne budynku, okna w budynku, dach budynku, nowa kotłownia i instalacja c. o. 4. stropodach, ściany piwnic, okna klatki schodowej, okna piwnic, ściany nadziemia, okna mieszkań, źródło ciepła i instalacja c. o. . Planowane koszty całkowite Roczna oszczędnoś ć kosztów energii Procentowa oszczędność zapotrzebowania na energię (z uwzględnieniem sprawności całkowitej) [zł] [zł/rok] [%] 3 4 5 140 413 21 516 144 718 10 729 65, 66% 54, 6
Zmiany wymagań w zakresie współczynnika przenikania ciepła ścian i zużycia energii na ogrzewanie budynków
Podział budynków pod kątem ich jakości energetycznej

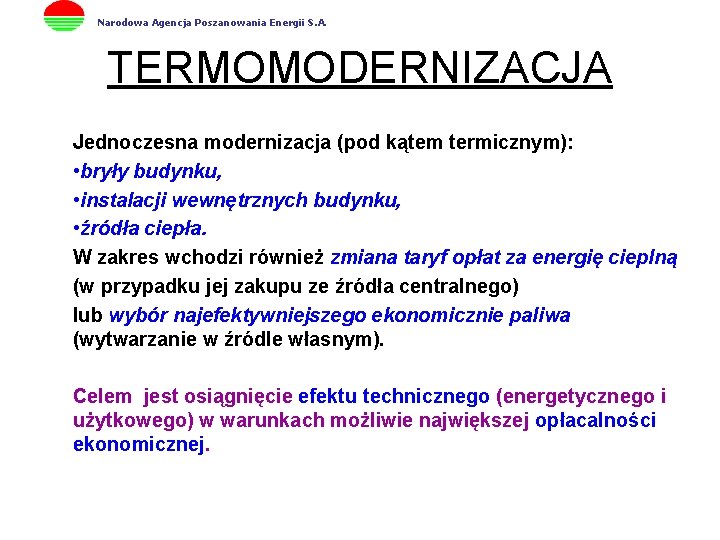

Narodowa Agencja Poszanowania Energii S. A. TERMOMODERNIZACJA Jednoczesna modernizacja (pod kątem termicznym): • bryły budynku, • instalacji wewnętrznych budynku, • źródła ciepła. W zakres wchodzi również zmiana taryf opłat za energię cieplną (w przypadku jej zakupu ze źródła centralnego) lub wybór najefektywniejszego ekonomicznie paliwa (wytwarzanie w źródle własnym). Celem jest osiągnięcie efektu technicznego (energetycznego i użytkowego) w warunkach możliwie największej opłacalności ekonomicznej.

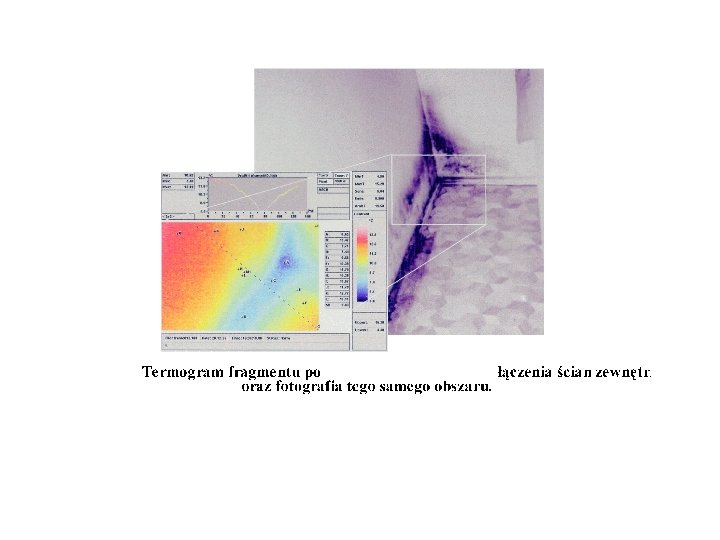

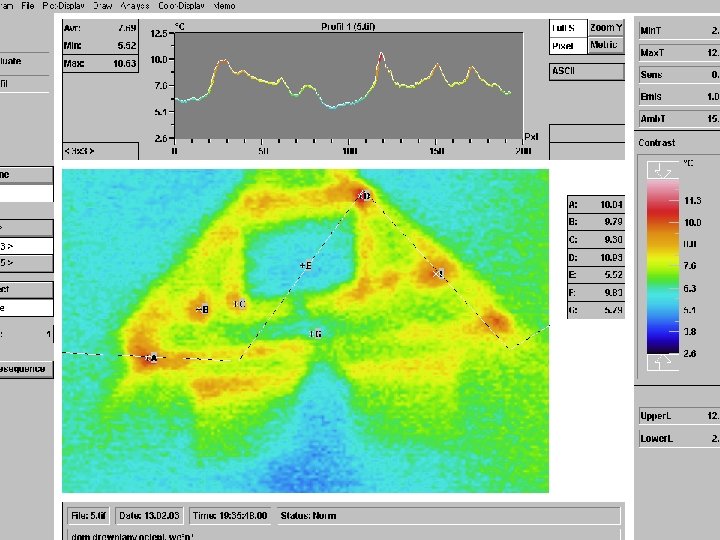

Narodowa Agencja Poszanowania Energii S. A.

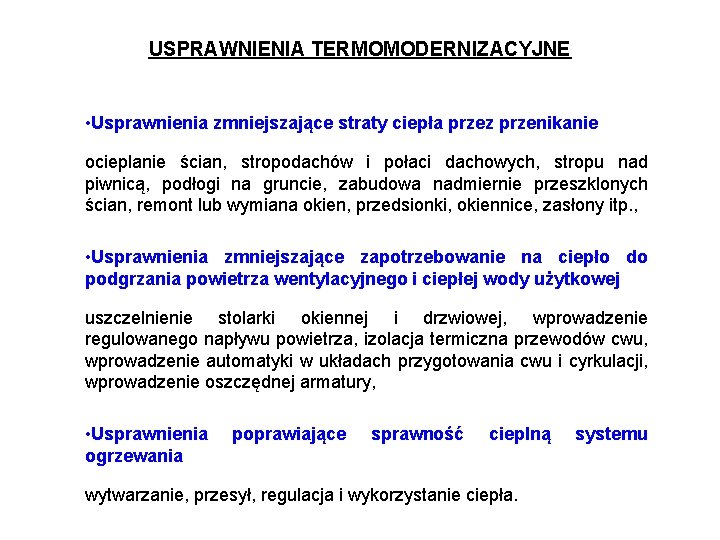

USPRAWNIENIA TERMOMODERNIZACYJNE • Usprawnienia zmniejszające straty ciepła przez przenikanie ocieplanie ścian, stropodachów i połaci dachowych, stropu nad piwnicą, podłogi na gruncie, zabudowa nadmiernie przeszklonych ścian, remont lub wymiana okien, przedsionki, okiennice, zasłony itp. , • Usprawnienia zmniejszające zapotrzebowanie na ciepło do podgrzania powietrza wentylacyjnego i ciepłej wody użytkowej uszczelnienie stolarki okiennej i drzwiowej, wprowadzenie regulowanego napływu powietrza, izolacja termiczna przewodów cwu, wprowadzenie automatyki w układach przygotowania cwu i cyrkulacji, wprowadzenie oszczędnej armatury, • Usprawnienia ogrzewania poprawiające sprawność cieplną wytwarzanie, przesył, regulacja i wykorzystanie ciepła. systemu
Narodowa Agencja Poszanowania Energii S. A. 1. Zastosowane elementy budynku energooszczędnego: · wysoka izolacyjność cieplna przegród zewnętrznych, · dobra jakościowo i szczelna stolarka, · wymiennik gruntowy, · regulowana wentylacja mechaniczna z odzyskiem ciepła (rekuperator krzyżowy), · wysoko sprawny system ogrzewania, · bierne wykorzystywanie energii słonecznej, · duża akumulacyjność ścian. 2. Osiągnięto (w warunkach klimatu północno - wschodniej Polski) eksploatacyjny wskaźnik sezonowego zapotrzebowania na energię E < 37 [k. Wh/m 2 a] (orientacyjny koszt budowy 1 m 2 wyniósł około 1800 zł (1999/2000).

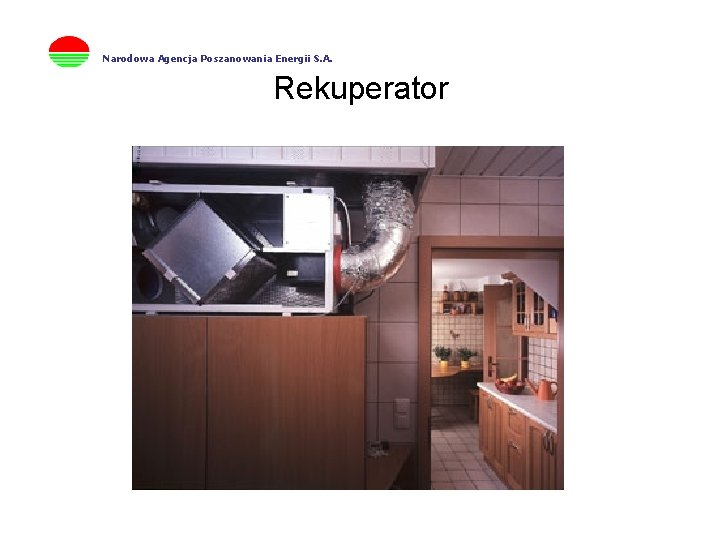

Narodowa Agencja Poszanowania Energii S. A. Rekuperator
Narodowa Agencja Poszanowania Energii S. A. Wymiennik gruntowy
Narodowa Agencja Poszanowania Energii S. A. Czerpnia powietrza
Elewacja południowa i wschodnia

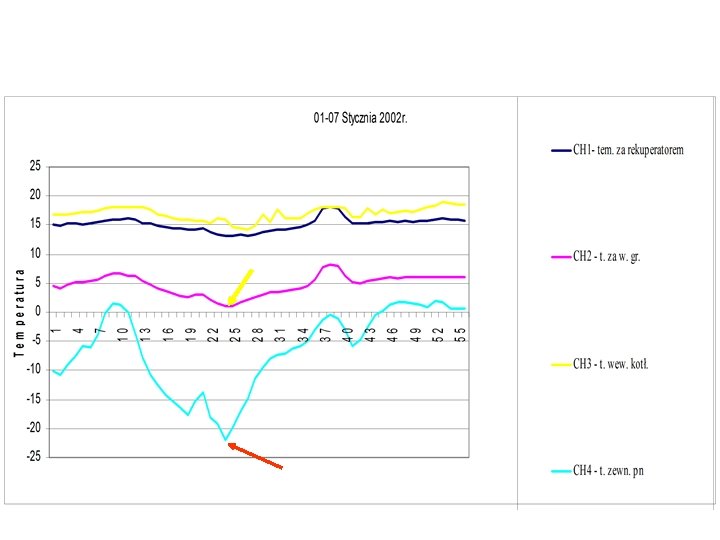

temp. wewnętrzna (kotłownia) temp. za rekuperatorem (nawiew do pomieszczeń) temp. za wymiennikiem gruntowym temp. zewnętrzna od strony północnej
temp. wewnętrzna (kotłownia) temp. za rekuperatorem (nawiew do pomieszczeń) temp. za wymiennikiem gruntowym temp. zewnętrzna od strony północnej
