NAPKOLLEKTOROS RENDSZEREK ltalnos tudnivalk Fontosabb defincik Napkollektoros rendszer

NAPKOLLEKTOROS RENDSZEREK

Általános tudnivalók

Fontosabb definíciók Napkollektoros rendszer Olyan rendszer, amely a nap energiáját az épület fűtési rendszerének kiszolgálására vagy a használati-melegvíz felmelegítésére fordítja. Napelemes rendszer Olyan rendszer, amely a nap energiáját az épület elektromos energiájának kiszolgálására fordítja. Ilyet az Arison nem forgalmaz. Gravitációs rendszer Amikor a tároló a kollektor fölött helyezkedik el, a szolár-rendszer a gravitáció segítségével működik, nincs szükség keringető szivattyú telepítésére. Ilyet az Ariston nem forgalmaz Magyarországon. Kényszerkeringetéses rendszer Amikor a tároló alacsonyabban helyezkedik el a kollektorokhoz képest, a folyadékkör cirkuláltatásához szivattyúra van szükség, s ezen működési folyamatot egy vezérlőegység irányítja, illetve felügyeli.

Fontosabb definíciók Napkollektor A szolárrendszer azon eleme, amely összegyűjti a napenergiát és biztosítja a szolár folyadék részére történő hőátadást. Tároló Itt történik meg a hőátadás a szolár folyadéktól a hmv vagy a fűtővíz felé, továbbá az energia tárolása. Hidraulikus blokk A kényszerkeringetéses körfolyamat létrejöttéhez szükséges elemeket (mint például a keringető szivattyú, az áramlásszabályozó, a biztonsági szelep) magában foglaló egység. Vezérlő A kényszerkeringetéses rendszer működésének felügyelésére, illetve irányítására szolgáló egység. Két fajta van: Ariston kazánhoz, illetve idegen kazánhoz Tágulási tartály A szolár folyadék hőmérsékletváltozások hatására bekövetkező tágulásának, zsugorodásának kompenzálására szolgáló rendszerelem.

Rendszerelemek 2 1 1. 2. 3. 4. 5. 6. 7. 8. 9. 9 8 7 3 6 5 4 Napkollektor Hidraulikus egység Szolár szivattyú Tágulási tartály Indirekt tároló Keverőszelep 3 utas váltószelep Szolár vezérlés Kazán

Egy kis történelem… 2007 -2008 Az Ariston megkezdte a szolárrendszerek forgalmazását Mo. -n. BASE – olcsó termék jó minőséggel TOP – Top panel, magas hatásfokkal 2009 Új szemlélet : kollektor integrálása a komplett fűtési rendszerbe Csomag ajánlat a végfelhasználó felé KAIROS CF – magas hatásfokú panel háztartási felhasználásra KAIROS SYS – magas hatásfokú panel ipari felhasználásra 2010 Kairos MACC: egybeépített rendszer hmv-re: a tárolón helyezkedik el a vezérlő egység, a teljes hidraulikus blokk és a tágulási tartály.

A kényszerkeringetéses rendszer előnyei - széles körű telepítési lehetőség - különféle űrtartalmú tárolók (indirekt, puffer, egy spirálos, két spirálos) alkalmazásának lehetősége - a kényszerkeringetésnek köszönhetően rugalmas alkalmazási lehetőség a hmv-hálózattól a medence -rásegítésig, egy lakás ellátásától az ipari épületek kiszolgálásáig bezárólag - fűtő és kombi gázkazánnal, illetőleg vegyestüzelésű hőtermelővel egyaránt kombinálható -a kollektorok optimális elhelyezésének lehetősége - vezérlőegység által felügyelt működés

Lényeges megjegyezni… A napkollektoros rendszerek esetén minden esetben gondoskodni kell egy alternatív energia-forrásról is – legyen az akár gázkazán, akár elektromos fűtőszál (ezt főként hmv esetén alkalmazzák), hőszivattyú vagy szilárd tüzelésű berendezés. Bármennyire jól is van megtervezve egy szolár-rendszer, az nem jelenti azt, hogy nem lesznek olyan időszakok, amelyek során elengedhetetlen egy másik energiaforrás bevonása. A napenergia-hasznosítás nem azt jelenti, hogy a nap energiájából minden esetben maradéktalanul kinyerhető a szükséges hőenergia, hanem azt, hogy vannak olyan időszakok, amikor a napenergia képes önállóan ellátni, kiszolgálni az adott rendszert.

Rendszerelemek

Sík kollektoros kínálatunk rendszer felhasználási kollektor típusa rendszerajánlat terület előnyök KAIROS CF Compact • (tároló, szivattyú, tágulási tartály, felszerelő készlet, • vezérlő egység Elios 25, • stb) háztartási KAIROS CF Premium (tároló, szivattyú, tágulási tartály, felszerelő készlet, vezérlő egység, stb) kényszerkeringtetés ipari Alacsony nyomásesés – high flow ( nagy térfogatáram) Optimiális tulajdonságok Idegen kazánhoz telepíthető KAIROS SYS • Alacsony nyomásesés – high flow ( nagy térfogatáram) • Optimiális tulajdonságok • Ariston kazánnak vezérelhető • Alacsony nyomásesés – high flow ( nagy térfogatáram)

KAIROS sík kollektorok - Kairos CF 2. 0 (teljesítménye: 2, 28 k. W / 2 m², ha a napsugárzás mértéke 1000 W / m², a kollektor dőlésszöge pedig 35°) - Kairos CF 2. 5 (teljesítménye: 2, 85 k. W / 2, 5 m², ha a napsugárzás mértéke 1000 W / m², a kollektor dőlésszöge pedig 35°) Kollektor csatlakozás: Ø 18 -as rézcső: CF 3/4”-es bm: SYS

KAIROS sík kollektorok – kötési módok KAIROS CF -Felület 2 m² -Hárfa-elrendezésű csövek -6 kollektort lehet egymás mellé csatlakoztatni - (diagonál csatlakozás) KAIROS SYS -Felület 2, 5 m² -Szerpentines belső csőkialakítás - 10 panel lehet sorba kötni (diagonális csatlakozás), köszönhetően a speciális csatlakozásoknak -5 kollektorig (egy oldalas csatlakozás - Kairos CF-fel nem lehet) -Külső tartókeret speciális sarokkal Diagonál csatlakozás Egy oldalas csatlakozás

KAIROS CF 2. 0 – műszaki adatok A kollektor szerkezeti felépítése: A kollektor elemei 2 3 5 4 1 1. keret (Aluminium) 2. Biztonsági üveg (4 mm) 3. Aluminium Abszorber (lézeres hegesztés a csövek és az abszorber között) Absorpció = 95% / Emisszió = 5% 4. Szolár köri rézcsövek Külső osztó-gyűjtő átmérője = 18 mm Külső párhuzamos csövek átmérője = 8 mm 5. Szigetelés (Rockwool vastagság= 50 mm)

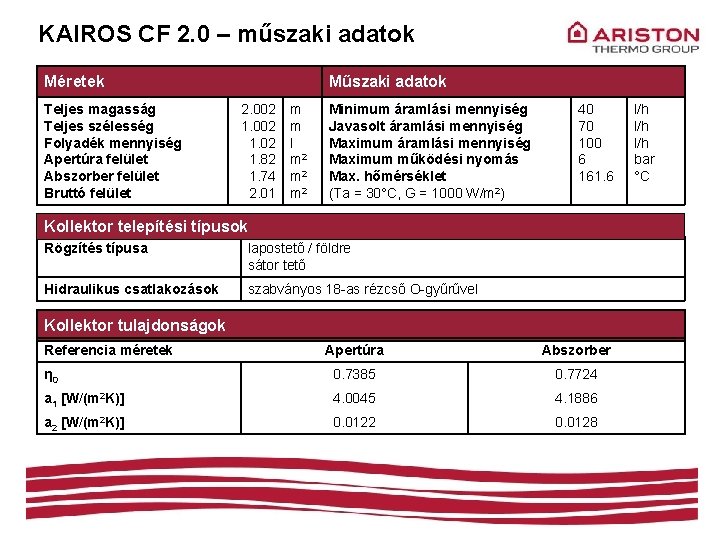

KAIROS CF 2. 0 – műszaki adatok Méretek Teljes magasság Teljes szélesség Folyadék mennyiség Apertúra felület Abszorber felület Bruttó felület Műszaki adatok 2. 002 1. 82 1. 74 2. 01 m m l m 2 m 2 Minimum áramlási mennyiség Javasolt áramlási mennyiség Maximum működési nyomás Max. hőmérséklet (Ta = 30°C, G = 1000 W/m 2) 40 70 100 6 161. 6 Kollektor telepítési típusok Rögzítés típusa lapostető / földre sátor tető Hidraulikus csatlakozások szabványos 18 -as rézcső O-gyűrűvel Kollektor tulajdonságok Referencia méretek Apertúra Abszorber η 0 0. 7385 0. 7724 a 1 [W/(m 2 K)] 4. 0045 4. 1886 a 2 [W/(m 2 K)] 0. 0122 0. 0128 l/h l/h bar °C

KAIROS CF 2. 0 – műszaki adatok A kollektor hatásfok-görbéje: paraméterek Kollektor hatásfoka Kollektor tulajdonsága Kollektor hőmérséklete

KAIROS CF 2. 0 – műszaki adatok A kollektor nyomásesés-diagrammja:

KAIROS SYS 2. 5 – műszaki adatok A kollektor szerkezeti felépítése: A kollektor elemei 2 1. 2. 3 5 4 1 keret (Aluminium) Biztonsági üveg (4 mm) 3. Aluminium Abszorber (lézeres hegesztés a csövek és az abszorber között) Absorpció = 95% / Emisszió = 5% 4. Szolár köri rézcsövek Külső osztó-gyűjtő átmérője = 18 mm Külső szerpentines csövek átmérője = 8 mm 5. Szigetelés (Rockwool vastagság= 50 mm)

KAIROS SYS 2. 5 – műszaki adatok Méretek Teljes magasság Teljes szélesség Folyadék mennyiség Apertúra felület Abszorber felület Bruttó felület Műszaki adatok 2. 240 1. 125 1. 4 2. 39 2. 30 2. 52 m m l m 2 m 2 Minimum áramlási mennyiség Javasolt áramlási mennyiség Maximum működési nyomás Max. hőmérséklet (Ta = 30°C, G = 1000 W/m 2) 30 50 70 6 167. 8 Kollektor telepítési típusok Rögzítés típusa lapostető / földre sátor tető Hidraulikus csatlakozások szabványos csatlakozás: ¾” (belsőmenetes a kollektor) Kollektor tulajdonságok Referenia méretek Apertúra Abszorber 0. 729 0. 757 a 1 [W/(m 2 K)] 4. 1 4. 2 a 2 [W/(m 2 K)] 0. 009 η 0 l/h l/h bar °C

KAIROS SYS 2. 5 – műszaki adatok A kollektor hatásfok-görbéje: paraméterek Kollektor hatásfoka Kollektor tulajdonsága Kollektor hőmérséklete

KAIROS SYS 2. 5 – műszaki adatok A kollektor nyomásesés-diagrammja:

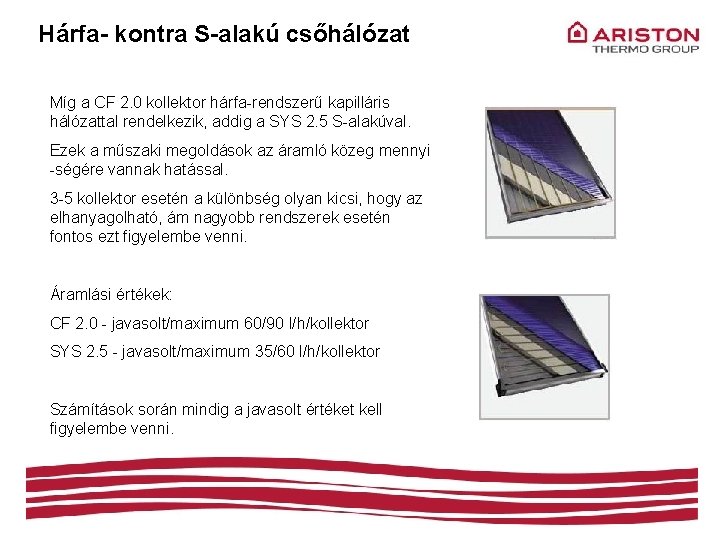

Hárfa- kontra S-alakú csőhálózat Míg a CF 2. 0 kollektor hárfa-rendszerű kapilláris hálózattal rendelkezik, addig a SYS 2. 5 S-alakúval. Ezek a műszaki megoldások az áramló közeg mennyi -ségére vannak hatással. 3 -5 kollektor esetén a különbség olyan kicsi, hogy az elhanyagolható, ám nagyobb rendszerek esetén fontos ezt figyelembe venni. Áramlási értékek: CF 2. 0 - javasolt/maximum 60/90 l/h/kollektor SYS 2. 5 - javasolt/maximum 35/60 l/h/kollektor Számítások során mindig a javasolt értéket kell figyelembe venni.

KAIROS vákuumcsöves kollektorok - Kairos VT 15 B és E 15 csöves kollektor B - hidraulikai csatlakozóval ellátott kollektor E – kiegészítő/meghosszabbító kollektor - Kairos VT 20 B és E 20 csöves kollektor B - hidraulikai csatlakozóval ellátott kollektor E – kiegészítő/meghosszabbító kollektor

KAIROS VT – kötési módok Kapcsolási példa: 4 db 15 csöves kollektor = 1 db VT 15 B + 3 db VT 15 E + 3 db alsó-felső közcsavar

KAIROS VT – műszaki adatok A kollektor-cső szerkezeti felépítése: A kollektorcső elemei 1. koaxiális csőrendszer 2. szorítógyűrű 3. menetes csőidom 4. alumínium abszorber szelektív bevonattal 5. távtartó 6. üvegcső 7. védősapka

KAIROS VT 15 – műszaki adatok Méretek Teljes magasság Teljes szélesség Folyadék mennyiség Apertúra felület Abszorber felület Bruttó felület Műszaki adatok 1. 910 1. 380 4. 3 1. 58 1. 5 2. 63 m m l m 2 m 2 Csövek száma Maximum működési nyomás Max. hőmérséklet (Ta = 30°C, G = 1000 W/m 2) 15 6 206 Kollektor telepítési típusok Rögzítés típusa lapostető / földre sátor tető Hidraulikus csatlakozások szabványos csatlakozás: ¾” (belsőmenetes a kollektor) Kollektor tulajdonságok Referenia méretek η 0 k 1 [W/(m 2 K)] 2. 735 k 2 [W/(m 2 K)] 0. 0074 db bar °C

KAIROS VT 20 – műszaki adatok Méretek Teljes magasság Teljes szélesség Folyadék mennyiség Apertúra felület Abszorber felület Bruttó felület Műszaki adatok 1. 910 1. 840 5. 7 2. 11 2. 0 3. 51 m m l m 2 m 2 Csövek száma Maximum működési nyomás Max. hőmérséklet (Ta = 30°C, G = 1000 W/m 2) 20 6 206 Kollektor telepítési típusok Rögzítés típusa lapostető / földre sátor tető Hidraulikus csatlakozások szabványos csatlakozás: ¾” (belsőmenetes a kollektor) Kollektor tulajdonságok Referenia méretek η 0 k 1 [W/(m 2 K)] 2. 824 k 2 [W/(m 2 K)] 0. 0074 db bar °C

KAIROS VT – műszaki adatok A kollektor hatásfokgörbéje:

Kollektor-teljesítmény A kollektorok teljesítménye: az amelyik maximálisan kihasználja a kollektorból felvett energiát és átadja a fűtendő közegnek. A kollektor teljesítménye (Q) : - A napsugárzás mértéke = G [W/m 2] - A kollektor hatásfoka = η - A kollektor abszorber felülete = A [m 2] Q = A·G·η

Kollektor-teljesítmény A napkollektor hatásfoka függ (η) : - a kollektor előremenő hőmérséklete = tm [°C] - külső hőmérséklet = ta [°C] - A napsugárzás intenzitása = G [W/m 2] η = η 0 - a 1·(tm-ta)/G - a 2·(tm-ta)2/G hőleadás η 0, a 1, a 2. Ezek az értékek a kollektor adattáblájáról leolvashatók.

Sík kontra vákuum… Örök harc a két tábor között, hogy a sík- vagy a vákuumcsöves kollektor a jobb, ugyanakkor tény, hogy a világon működő rendszerek közel 90%-a síkkollektorból áll. Íme néhány pro és kontra: -nyáron jobb a síkkollektor -télen jobb a vákuumcsöves kollektor, hiszen jobban tudja hasznosítani a szűrt fényt -a vákuumcsöves kollektor telepítése könnyű, ám a bekerülési ktg-e nagyobb -a síkkollektor telepítése nehézkes, a bekerülési ktg-e viszont kisebb -a vákuumcsövek sérülékenyebbek -ha a vákuumcsövet nem jó irányba fordítjuk („háttal szerelik fel”), hidraulikailag nem okozunk gondot, csupán kevesebb abszorber-réteg lesz, mert a hátulján nincs annyi, mint az elején -a vákuumcsöves élettartama rövidebb, mert a vákuum kiszökhet -a vákuumcsövessel az előnytelen tájolás korrigálható

KAIROS kollektorok - felszerelés A Kairos napkollektorokhoz az alábbi felszerelő készleteket tudjuk biztosítani: Kairos CF 2. 0: lapos- és ferdetető felszerelő készlet Kairos SYS 2. 5: lapos- és ferdetető felszerelő készlet, valamint ferdető síkba illeszthető készlet Kairos VT 15 / 20: lapos- és ferdetető felszerelő készlet

KAIROS kollektorok - felszerelés

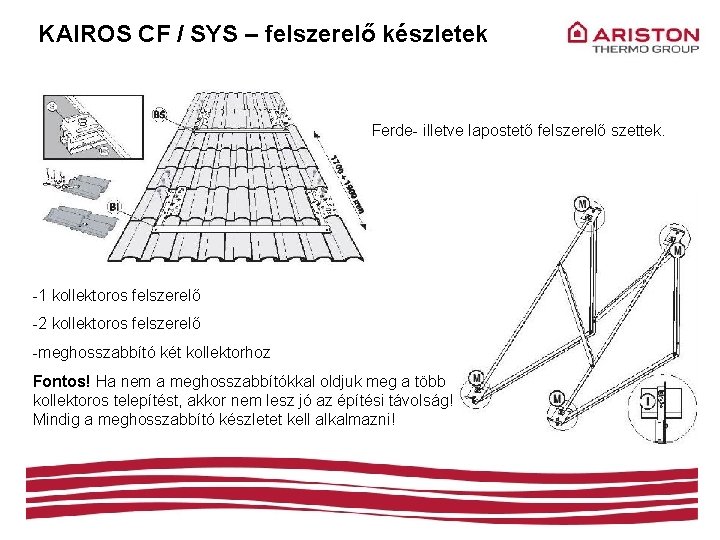

KAIROS CF / SYS – felszerelő készletek Ferde- illetve lapostető felszerelő szettek. -1 kollektoros felszerelő -2 kollektoros felszerelő -meghosszabbító két kollektorhoz Fontos! Ha nem a meghosszabbítókkal oldjuk meg a több kollektoros telepítést, akkor nem lesz jó az építési távolság! Mindig a meghosszabbító készletet kell alkalmazni!

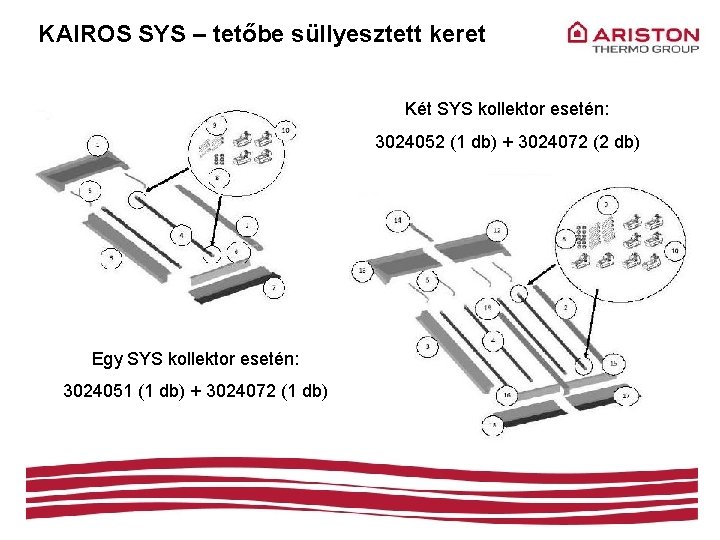

KAIROS SYS – tetőbe süllyesztett keret Két SYS kollektor esetén: 3024052 (1 db) + 3024072 (2 db) Egy SYS kollektor esetén: 3024051 (1 db) + 3024072 (1 db)

KAIROS SYS – tetőbe süllyesztett keret Három vagy több SYS kollektor esetén: 3024053 kiegészítő szükséges Összeállítási példa 3 kollektor esetén: 3024052 (1 db) + 3024072 (3 db) + 3024053 (1 db) Összeállítási példa 5 kollektor esetén: 3024052 (1 db) + 3024072 (5 db) + 3024053 (3 db)

KAIROS VT – felszerelő készletek Akár lapostető, akár ferdetető felszerelő készletről legyen szó, csak 1 kollektoros tartók vannak (nincs dupla- vagy meghosszabbító készlet).

ELIOS 25 szolár szabályozó HMV érzékelő PTC: tartomány [-50°C … +110°C] Kollektor érzékelő: tartomány [-50°C … +200°C]

Hidraulikus blokkok Amennyiben nem a MACC-szettes szolárrendszerre van szükség, úgy az alábbi új hidraulikus blokkok közül lehet választani: - szolár állomás 25 -65 -ös szivattyúval (3024056) komplett szolár állomás (előremenő és visszatérő oldal) biztonsági szerelvényekkel, regulátorral, 1”-os csatlakozással - kaszkád szolár állomás 25 -65 -ös szivattyúval (3024057) kaszkád szolár állomás biztonsági szerelvényekkel, regulátorral, 1”-os csatlakozással - szolár állomás 25 -120 -as szivattyúval (3024059) komplett szolár állomás (előremenő és visszatérő oldal) biztonsági szerelvényekkel, 2”-os csatlakozással

Termosztatikus keverőszelep - 30 -70 ˚C között állítható a kevert víz hőmérséklete - vízkő és korrózió ellen védett - csatlakozási méret: DN 20 - maximális üzemi hőmérséklet: 100 ˚C - maximális üzemi nyomás: 10 bar

Három utas váltószelep

Lemezes hőcserélő Forrasztott acéllemez hőcserélő, amely a használati melegvíz- és a fűtési rendszerbe egyaránt telepíthető. A palettánkon található típusok az alábbi műszaki paraméterekkel rendelkeznek:

Csőköteges hőcserélő medencéhez A medencékhez alkalmazott csőköteges hőcserélők előnye a mérsékelt hőveszteség, valamint az alacsony fajlagos hőátadási képesség.

Tágulási tartály Kényszer-keringetéses, zárt szolár rendszerekhez alkalmazható tágulási tartály. A tartályban lévő membrán – melynek egyik oldalán a levegő, a másikon pedig a szolár folyadék helyezkedik el – megfelel a DIN 4807 -3 számú szabványban foglaltaknak - űrtartalmak: 18, 25, 35, 50 és 80 liter - maximális üzemi nyomás: 10 bar - működési tartomány: -10 ˚C / + 99 ˚C

Tágulási tartály méretezése Tágulási tartály nagysága = ƒ (kollektorok folyadékmennyisége, csövekben lévő folyadékmennyiség, tágulási együttható, szolárkör nyomásai) VC = kollektorok folyadékmennyisége VT = kollektorok folyadékmennyisége + csövek folyadékmennyisége + hőcserélő folyadékmennyisége e = tágulási együttható (e ~ 0. 045 víz; e ~ 0. 07 víz/fagymentesítő folyadék) p. F = szolárkör biztonsági nyomása – 0. 5 bar p. I = szolárkör statikus nyomása + 0. 5 ~ 1 bar Tágulási tartály nagysága = [((e * VT) + VC) * 1, 1] * [(p. F + 1) / (p. F - p. I)] … A számítás végeredménye után minden esetben válasszon egységgel nagyobb tágulási tartályt A tágulási tartály előtöltési nyomása = p. I – 0. 3 ~ 0. 5 bar

Feltöltéshez és karbantartáshoz szükséges tartozékok Fagyálló folyadék A Tyfocor L fagyálló folyadék nem mérgező, szagtalan és hygroszkópos polipropilén glycol. A folyadék nemcsak hőközlésre szolgál, hanem védi a napkollektoros-rendszert is a korróziótól. Higítási arány vízzel: 25 -75 % között. Kiszerelés: 5 literes. Feltöltő szivattyú 20 literes tartállyal rendelkező feltöltő szivattyú. Beüzemelő készlet A készlet az alábbiakat tartalmazza: ΔT hőmérő, tájoló, fagyálló-összetétel mérő, pipetta, p. H elemző, tágtartály-nyomásmérő

Fagyálló folyadék hígítási aránya Figyelem! A szolár rendszer folyadékát 4 -5 évente cserélni kell.

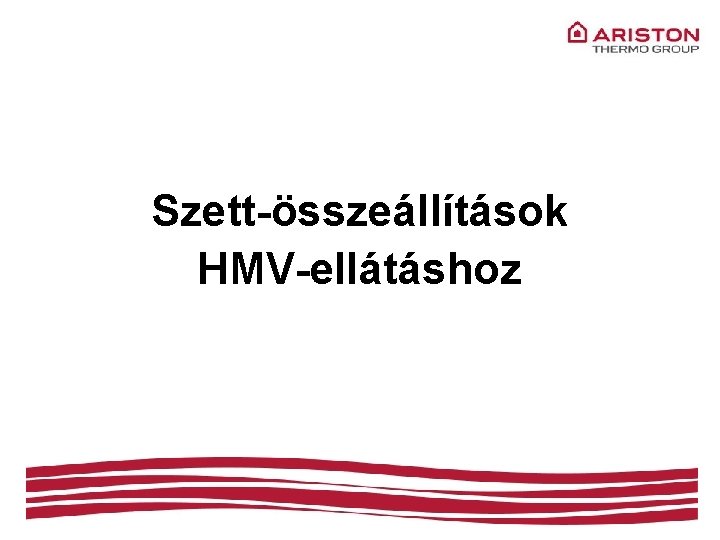

Szett-összeállítások HMV-ellátáshoz

Új KAIROS rendszer az egyszerűség jegyében 1 - napkollektor 2 - szolár tároló 3 - vezérlő egység 4 - szolár szivattyú állomás 5 - előremenő modul 6 - tágulási tartály 7 - gázkazán 8 - termosztatikus keverőszelep 9 - motoros szelep 1 - napkollektor 2 - szolár tároló integrált hidraulikus elemekkel 3 - gázkazán

A MACC tárolók szerkezeti felépítése A MACC-S/SC tárolók magukban foglalják a szolár oldal teljes hidraulikus egységét, ezáltal nemcsak hogy könnyen telepíthetők, hanem a hagyományos kialakítású szolár rendszerekhez viszonyítva esztétikusabbak is. Az egy, illetve két spirálos tárolók Elios 25 szolár vezérlős változatai bármilyen típusú idegen kazánhoz hozzáköthetők, az Ariston kazánokhoz pedig a solar clip-in változatos csatlakoztatható. - űrtartalmak: 200, 300 liter - szolár tágulási tartály mérete: 12 liter -HMV-oldali maximális üzemi nyomás: 6 bar -csőspirálok felülete (felső/alsó): 0, 85 / 0, 7 m²

Új KAIROS rendszer - jelmagyarázat

KAIROS FAST (idegen kazánhoz) Típusválaszték: CF 1 -SC 200/2 TR CF 1 -SC 200/2 TT CF 2 -SC 200/2 TR CF 2 -SC 200/2 TT CF 1 -SC 300/3 TR CF 1 -SC 300/3 TT CF 2 -SC 300/3 TR CF 2 -SC 300/3 TT

Idegen kombi kazán MACC 1 SC tárolóval és 1 fűtési körrel

Idegen fűtő kazán MACC 2 SC tárolóval és 1 fűtési körrel

KAIROS PREMIUM (Ariston kazánhoz) Típusválaszték: CF 1 -S 200/2 TR CF 1 -S 200/2 TT CF 2 -S 200/2 TR CF 2 -S 200/2 TT CF 1 -S 300/3 TR CF 1 -S 300/3 TT CF 2 -S 300/3 TR CF 2 -S 300/3 TT

Ariston kombi kazán MACC 1 S tárolóval és 2 fűtési körrel

Ariston fűtő kazán MACC 2 S tárolóval és 3 fűtési körrel

Méretezés, kiválasztás

A napsugárzás mértéke A napsugárzási értékek figyelembe vétele elengedhetetlen tényező az ilyen rendszerek esetén. Hazánkban a sugárzási értékek az alábbiak szerint alakulnak:

A napsugárzás mértéke - általánosan Egy adott helyszín esetén a szolár teljesítményére az alábbi tényezők gyakorolnak hatást: A Nap horizonton elfoglalt helye Az időjárás

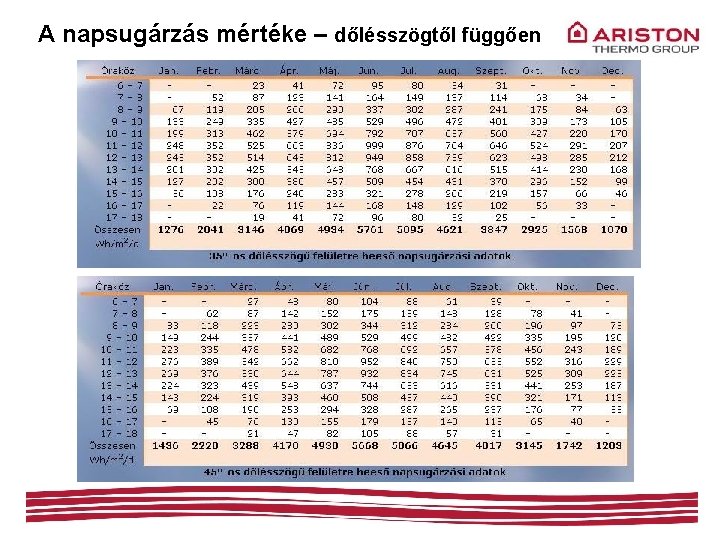

A napsugárzás mértéke – dőlésszögtől függően

HMV-ellátás / rásegítés A napkollektorokat leggyakrabban a hmv-előállításra, illetve rásegítésre alkalmazzák, melynek két fő oka van: -beláthatóbb megtérülési idő -ezzel jár a legkisebb beruházási költség Kétféle módszer alapján lehet meghatározni a hmv-készítéshez szükséges szolárrendszert: - táblázat alapján (tapasztalati úton kapott értékeken alapuló táblázat) - számítással (ez a precízebb megoldás, nagyobb rendszerek esetén inkább ez ajánlott) Fontos: a hmv-előállításhoz minden esetben gondoskodni kell egy másodlagos energiaforrásról (pl. : kazán, elektromos fűtőpatron), mivel a csúcsra méretezett rendszer sem jelenti azt, hogy nyáron nem lesz segéd-energiaforrásra igény.

Kiválasztás táblázat alapján hmv-re Az alábbi diagramm segítségével könnyedén meghatározható, hogy hány kollektorra és milyen űrtartalmú tárolóra van szükség, amennyiben a szolár-rendszert hmv-előállításra szeretnénk alkalmazni. A táblázatból történő leolvasáshoz az alábbiak ismerete szükséges: - kiszolgálandó személyek száma - napsugárzás intenzitása Jelen segédlet elérhető a tervezési DVD-n, valamint a www. aristonfutes. hu/tervezo weboldalon.

Kiválasztás táblázat alapján hmv-re

Kiválasztás számítás alapján hmv-re A napi vízfogyasztás energiaszükségletének meghatározása: Q=1, 276 x V x ΔT (k. Wh/nap) Ahol: Q – napi vízfogyasztás energiaszükséglete (k. Wh/nap) V – napi melegvízigény (l) ΔT – betáp HMV-hőmérséklet és kívánt HMV-hőmérséklet különbsége (˚C) Figyelem! Amennyiben cirkulációs vezetékkel kiépített rendszerről van szó, úgy a szükséges energiamennyiség ~ 20%-kal megnövelendő.

Kiválasztás számítás alapján hmv-re A tároló méretének meghatározása: Kis fogyasztás (max. 500 l/nap-ig) esetén célszerű a tároló méretét a napi melegvíz-fogyasztás 1 -1, 5 szeresére venni. A melegvíz-fogyasztásra vonatkozó „ökölszámokat” az alábbi táblázat tartalmazza 45 ˚C-os hmv-re. A kollektor méretének meghatározása: A tapasztalatok alapján létrejött „ökölszabály” alapján elmondható, hogy 100 liter víz felmelegítéséhez megfelelő tájolás és napsugárzás mellett 1 db 2 m²-es napkollektor szükségeltetik.

Kiválasztás fűtésre Fűtésrásegítés igénye esetén az alkalmazhatóságot és a gazdaságosságot egyaránt meg kell vizsgálni. Jelentős hozzájárulás az alábbi feltételek mellett valósulhat meg: - kis hőigényű épület - jó szigeteltség (falak, nyílászárók) - alacsony előremenő hőmérsékletet igénylő fűtési hálózat (például: padlófűtés, falfűtés, mennyezetfűtés, túlméretezett fan-coil) - az optimális tájolás, dőlés és benapozás maximális figyelembevétele Fontos, hogy a fűtésidényen túl keletkező napenergia-felesleg a lehető legnagyobb mértékben legyen kihasználva. Ehhez a legoptimálisabb egy medence, amely ezt fel tudja venni, vagy abszorpciós hűtés, illetőleg hmv-rendszerrel történő kombinálás. Amennyiben a fűtésidényen túli felesleget nem tudjuk hasznosítani, úgy a kollektorokat le kell takarni!

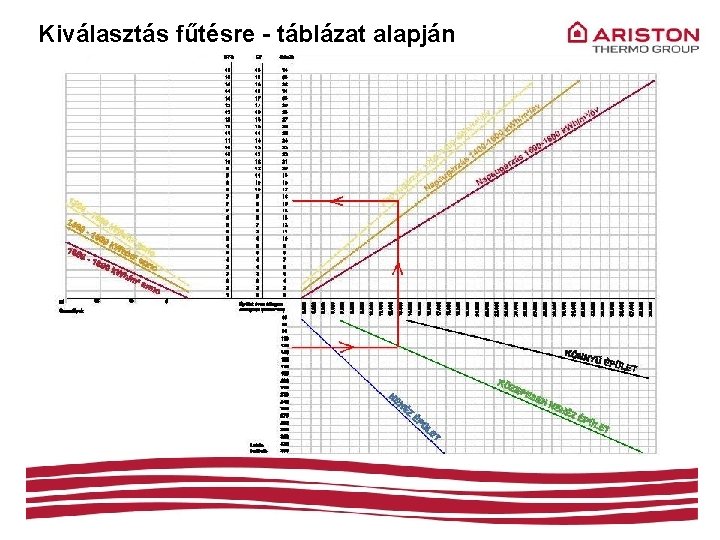

Kiválasztás fűtésre - táblázat alapján Az alábbi diagramm segítségével meghatározható, hány kollektorra van szükség a fűtésrásegítéshez. A grafikon azon a feltételezésen alapul, miszerint alacsony hőmérsékletű fűtési rendszert kell kiszolgálni, emellett figyelembe veszi a napsugárzás intenzitását s az ingatlan építőipari besorolását. Jelen segédlet elérhető a tervezési DVD-n, valamint a www. aristonfutes. hu/tervezo weboldalon.

Kiválasztás fűtésre - táblázat alapján

Kiválasztás fűtésre - táblázat alapján Példa táblázat alapján: Adott egy átlagos, D energiaosztályú épület, amely 125 m²-es alapterülettel, s padlófűtéses rendszerrel bír. Napsugárzás intenzitása: 1260 k. Wh/m²/év Megoldás: - 125 m² és „közepesen nehéz épület” grafikonról vetítve megkapjuk, hogy 13500 k. W/m²/év az épület átlagos energiaigénye. -ezt felvetítve az 1200 -1400 k. Wh/m²/év görbére, megkapjuk, hogy összesen 9 db Kairos CF 2. 0 kollektorra van szükségünk az adott rendszerhez. Puffertároló térfogata: ~80 liter/m² ökölszabály nyomás: ~1400 liter

Kiválasztás medencéhez – sík vagy vákuum? Ahhoz, hogy mely kollektorral érünk el nagyobb hatásfokot, ha medencefűtésre szeretnénk fordítani a napenergiát, figyelembe kell venni a medence kialakítását. Szabadtéri medence: Nyáron, szabadtéri medencék fűtésére alkalmazott napkollektorok közepes hőmérséklete nem sokkal magasabb a környezeti levegő hőmérsékleténél. A levegő hőmérséklete 25 -32°C, a medence vizének hőmérséklete 24 -28°C, amit 35 -40°C-os napkollektorral lehet fűteni. S mivel ilyen medencét döntő többségben nyáron használnak, a síkkollektornak van a legjobb hatásfoka, hiszen a vákuumos nyáron, az erős tükröződés miatt csökkentett teljesítménnyel bír. Fedett medence: Fedett medencék egész éves fűtése a napkollektoroknak valamivel kedvezőbb üzemmódot jelent, mint a HMV készítés. Ennek oka, hogy a kollektoroknak egész évben a viszonylag hideg medencét kell fűteniük. Ebben az üzemmódban vákuumos napkollektorokkal kb. 5%al érhető el jobb eredmény, mint a síkkollektorokkal.

Kiválasztás medencéhez - táblázat alapján Az alábbi diagramm segítségével meghatározható, hány kollektorra van szükség medencefűtéshez. Fontos azonban figyelembe venni, hogy az időjárási viszonyok és a medence talaj felé irányuló hővesztesége jelentősen befolyásolják a méretezést, ezért jelen táblázat általi méretezés hozzávetőleges. Ennek pontos számításához tervező szükséges. Jelen diagramm 24 ˚C-os vízhőmérsékletre értendő, használatához pedig a medence felületének nagysága, illetve a medence elhelyezkedésének (kültéri vagy beltéri) ismerete szükséges. Jelen segédlet elérhető a tervezési DVD-n, valamint a www. aristonfutes. hu/tervezo weboldalon.

Elvi kapcsolási vázlat medencére – hidr.

Elvi kapcsolási vázlat medencére – elektr.

Nyomásveszteség a kollektorokban Kollektor nyomásvesztesége = ƒ (víz/glycol keverék, keverék hőmérséklet, áramlási érték) } Keverék hőmérséklete = 20°C Kollektor áramlási értéke = 100 l/h Keverék = 100% víz Nyomásveszteség ~ 15 mbar = 0. 15 m Ha az áramlási érték módosul. . . … a nyomásveszteség változik: Pl: Koll. áramlási értéke=60 l/h Nyomásveszteség ~ 7 mbar = 0. 07 m Pl: Koll. áramlási értéke=120 l/h Nyomásveszteség ~ 19 mbar = 0. 19 m Kisebb rendszerek (4 -5 kollektor) … áramlási érték hmv-re nyáron PÁRHUZAMOS csatlakozás Áramlási érték = 100 l/h * koll. száma } Nyom. veszteség ~ 30 mbar = 0. 3 m (2 -3 kollektornál) Nyom. veszteség ~ 50 mbar = 0. 5 m (4 -5 kollektornál) … nagyobb rendszereknél (16 -20 kollektor) … fűtési rendszer rásegítésre SOROS csatlakozás Áramlási érték = 100 l/h } Nyom. veszteség ~ koll. száma * 15 mbar Nyom. veszteség ~ koll. sorok száma * koll. sorok nyomásvesztesége … ha glycolt használunk, a nyomásveszteséget 1. 3 -mal kell szorozni!!!

Soros kapcsolás Kisebb rendszerek esetén (2 -5 kollektor) a párhuzamos csatlakoztatás remek kompromisszum a hatékonyság, az egyszerű installáció és a karbantartás figyelembevételében. Nagyobb rendszerek esetén ez a kapcsolási mód nem ajánlott. A soros kapcsolás előnyei és hátrányai: • a ΔT maximalizálása a be- és kilépő oldalak között • Kisebb áramlás • A legjobb megoldás a nagy hőcsere érdekében. • Nagy nyomásveszteség

Párhuzamos kapcsolás A párhuzamos kapcsolás előnyei és hátrányai • Maximális áramlási mennyiség. • Kisebb teljesítményű hőcsere érdekében. • Kis nyomásveszteség

Lapostetős telepítés – árnyékolás elkerülése Nagyobb rendszerek lapostetőre történő telepítése során számolni kell a kollektor-sorok egymásra vetülő árnyékával. A telepítési távolság meghatározásához az alábbiakra van szükség:

Számítási példa A számítások során a megadott alapadatok ismeretében az alábbi metodikát érdemes követni: -kollektorok nyomásveszteségének meghatározása -csőátmérő meghatározása -a rendszer nyomásveszteségének meghatározása -szivattyú kiválasztása a nyomásveszteség függvényében Ezen metodika a normál, kisebb rendszereknél érvényes, a nagyobbak esetében egy összetettebb, részletekbe menőbb számításra van szükség.

Számítási példa 10 db 2 m²-es napkollektor kerülne telepítésre ferde tetőre, 2 x 5ös elrendezésű párhuzamos kapcsolással, amely egy 1000 literes hmv-tárolót szolgálna ki. A tároló és a kollektorok közötti távolság 30 m, melyet rézcsővel szerelnének majd. Tehát az ismert adatok: Vtároló = 1000 liter 2 x 5 db Kairos CF 2. 0 kollektor L = 30 m

Számítási példa Kollektorok áramlási értéke és nyomásvesztesége A Kairos CF 2. 0 kollektor javasolt áramlási értéke: 60 l/h A tervezett kapcsolási metódus alapján a 10 db kollektor áramlási értéke: 600 l/h A kollektor jelleggörbéjéből leolvasható, hogy jelen esetben a kollektorok össz. ellenállása 150 mbar lesz: ΔPB 2 = 150 mbar

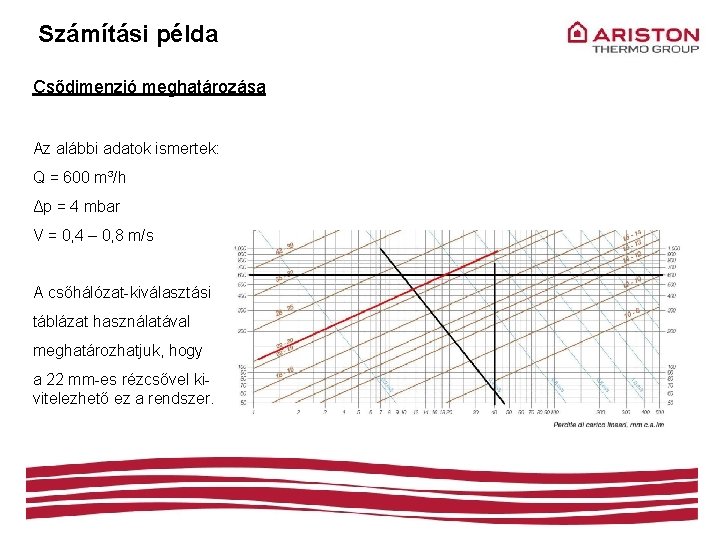

Számítási példa Csődimenzió meghatározása Az alábbi adatok ismertek: Q = 600 m³/h Δp = 4 mbar V = 0, 4 – 0, 8 m/s A csőhálózat-kiválasztási táblázat használatával meghatározhatjuk, hogy a 22 mm-es rézcsővel kivitelezhető ez a rendszer.

Számítási példa Szivattyú kiválasztása A megfelelő szivattyú kiválasztása a rendszer nyomásveszteségén alapul. L = 30 m Δpcső = 1, 8 mbar (Ø 22 mm-es rézcső esetén) ΔPB 2 = 150 mbar (10 db CF 2. 0 kollektor) Jelmagyarázat: B 1 – előremenő ág B 2 - napkollektor B 3 – visszatérő ág B 4 – tároló kollektor-oldali csőspirálja B 5 – tároló és szivattyúblokk közötti szakasz

Számítási példa Szivattyú kiválasztása A rendszer nyomásvesztesége a B 1 -B 5 szakaszok összesítésével az alábbiak szerint alakul: Δp(B 1) = 30 m x 1, 8 mbar = 54 mbar Δp(B 2) = 150 mbar Δp(B 3) = 30 m x 1, 8 mbar = 54 mbar Δp(B 4) = 329 mbar * Δp(B 5) = 2 m x 1, 8 mbar = 3, 6 mbar ΔP összes = 590, 6 mbar * a BAC 2 S 1000 tároló gépkönyve alapján

Számítási példa Szivattyú kiválasztása Az iménti számítások alapján jelen példa esetében a 25 -120 -as hidroblokkal rendelkező szivattyúegységre van szükségünk

Beüzemelés

Beüzemelés előtt… Három egyszerű lépésben: 1 - mossa át a szolár rendszert tiszta vízzel 2 - töltse fel a rendszert a megfelelő arányú víz-glycol keverékkel 3 - légtelenítse ki a szolár kört … a rendszer készen áll az indításra. Ezt a folyamatot nem csak az installáció után kell elvégezni, hanem minden leürítés-feltöltés során is. Célszerű ezt a műveletet akkor végezni, amikor a rendszer „hűvös” (pl. : hajnalban).

A rendszer nem működik… 1 - az ügyfél elvárása túl magas … 2 - rossz csődimenzió méretezés, vagy rossz rendszerelemek … 3 - úgy tűnik, a kollektor sérült ürítsük le a tárolót és indítsuk el a szolár-köri szivattyút (létrehozunk egy sima kört a kollektor hőmérséklete gyorsan emelkedik) 4 - úgy tűnik, a tároló csőspirálja sérült ürítsük le a tárolót és indítsuk el a szolár-köri szivattyút (ha valóban sérült, akkor az áramlási nyomás csökkenni fog) 5 - nincs hőcsere a kollektor és a tároló között légtelenítsük ki a rendszert, vagy nézzük meg, nem e került valami a tároló spiráljára (vízkő, stb…), vagy csökkentsük a keringető szivattyú sebességét 6 - a kollektorok forróak, a tároló hideg, a keringető szivattyú pedig nem működik ellenőrizze, hogy az érzékelők megfelelően vannak e elhelyezkedve

A tíz legfontosabb szabály… 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. Körültekintően végezzük el a telepítést Do not exceed with the collectors Ne kísérletezzünk… Figyeljünk az elhelyezésre Figyeljünk az árnyékolásra/takarásra Ne spóroljunk a rendszerelemeken Figyeljünk a kollektorok csatlakoztatására Állítsuk be a megfelelő térfogatáramot Figyeljünk a helyes tágtartály-kiválasztásra Figyeljünk a kilégteleníthetőségre 1 …és a tároló? ? ? 4 -5 3 7

Nyilatkozatok, tanúsítványok Minden napkollektor típusra vonatkozólag rendelkezünk teljesítménynyilatkozattal, illetőleg Solar-Keymark tanúsítással, mely utóbbi a ZBR és KEOP pályázatok mellé csatolható. A tanúsítványok az alábbi oldalról érhetők el: www. estif. org/solarkeymark

KÖSZÖNÖM A MEGTISZTELŐ FIGYELMET!
