NİŞANTAŞI ÜNİVERSİTESİ TAŞIYICI SİSTEM TASARIMI TUĞLA DUVARLAR (6. HAFTA) Mühendislik Mimarlık Fakültesi mmf. nisantasi. edu. tr NİŞANTAŞI ÜNİVERS İTESİ ©

TUĞLA DUVAR ÖRGÜLERİ • Tuğla duvarlar, yapıldıkları yere, yapılma amacına ve kalınlıklarına göre aşağıdaki şekilde örülürler. • 1. ) Düz Örgü (düz tuğla dizilerinin üste ve köşelerde bir yarım bir tam tuğla sırasıyla yerleştirilmesi şeklinde yapılır) • 2. ) Kilit Örgü (kilit tuğla dizilerinin üste ve köşelerde bir sırada normal bir sırada iki adet üç çeyrek konularak yerleştirilmesi şeklinde yapılır)

• 3. ) Blok Örgü veya Şaşırtma Örgü (bir sıra kilit dizinin üzerine iki sıra düz dizinin yana konulması şeklinde yapılır köşelere üç çeyrek bağlantı yapılır.

• 4. ) Düz Kılıç Örgü (düz kılıç dizilerin üste ve şaşırtmalı olarak konulması şeklinde yapılır yük taşımayan küçük ve bölme duvarlarında kullanılır) • 5. ) Katona Örgü (düz kılıç örgüye benzer dekoratif amaçlı ve bazı tuğlaların kılıcına konulmasıyla oluşturulan bir örgü şeklidir)

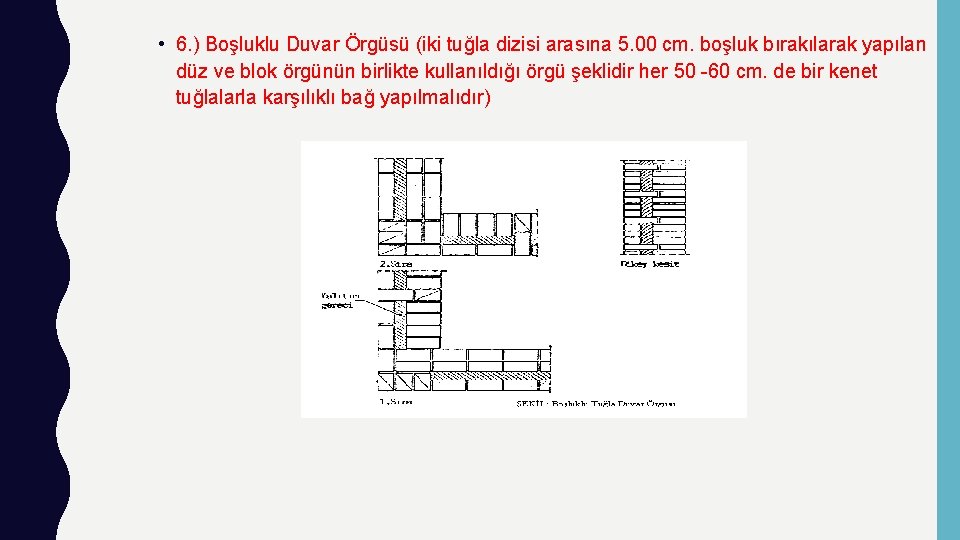

• 6. ) Boşluklu Duvar Örgüsü (iki tuğla dizisi arasına 5. 00 cm. boşluk bırakılarak yapılan düz ve blok örgünün birlikte kullanıldığı örgü şeklidir her 50 -60 cm. de bir kenet tuğlalarla karşılıklı bağ yapılmalıdır)

KAYNAKLAR 1. Alfred Meistermann, Adım Taşıyıcı Sistemler, Yapı Endüstri Merkezi Yayınları, 2012 NİŞANTAŞI ÜNİVERSİTESİ ©
