NİŞANTAŞI ÜNİVERSİTESİ BİLGİSAYAR DESTEKLİ TASARIM-I KATI MODELLEME Meslek Yüksekokulu NİŞANTAŞI ÜNİVERS İTESİ ©

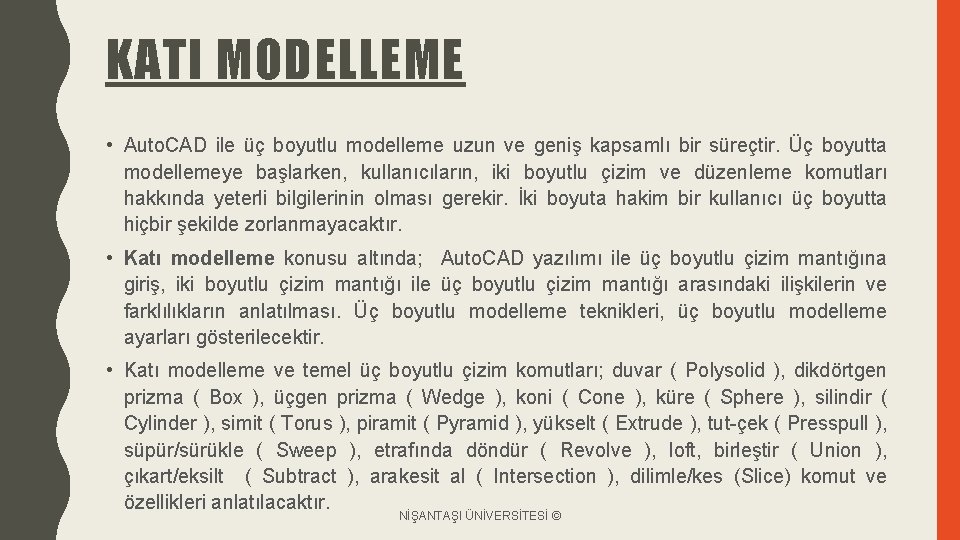

KATI MODELLEME • Auto. CAD ile üç boyutlu modelleme uzun ve geniş kapsamlı bir süreçtir. Üç boyutta modellemeye başlarken, kullanıcıların, iki boyutlu çizim ve düzenleme komutları hakkında yeterli bilgilerinin olması gerekir. İki boyuta hakim bir kullanıcı üç boyutta hiçbir şekilde zorlanmayacaktır. • Katı modelleme konusu altında; Auto. CAD yazılımı ile üç boyutlu çizim mantığına giriş, iki boyutlu çizim mantığı ile üç boyutlu çizim mantığı arasındaki ilişkilerin ve farklılıkların anlatılması. Üç boyutlu modelleme teknikleri, üç boyutlu modelleme ayarları gösterilecektir. • Katı modelleme ve temel üç boyutlu çizim komutları; duvar ( Polysolid ), dikdörtgen prizma ( Box ), üçgen prizma ( Wedge ), koni ( Cone ), küre ( Sphere ), silindir ( Cylinder ), simit ( Torus ), piramit ( Pyramid ), yükselt ( Extrude ), tut-çek ( Presspull ), süpür/sürükle ( Sweep ), etrafında döndür ( Revolve ), loft, birleştir ( Union ), çıkart/eksilt ( Subtract ), arakesit al ( Intersection ), dilimle/kes (Slice) komut ve özellikleri anlatılacaktır. NİŞANTAŞI ÜNİVERSİTESİ ©
KATI MODELLEME NİŞANTAŞI ÜNİVERSİTESİ ©
KATI MODELLEME NİŞANTAŞI ÜNİVERSİTESİ ©
KATI MODELLEME • Üç boyutlu modelleme yaparken öncelikle 3 D Hidden veya Conceptual Visual Style görünümünde çalışılması kolaylık sağlayacaktır. Bu sayede doluluk ve boşluklar daha kolay aygılanacaktır. • Katı modellerin yüzleri doğaları gereği ağ yapısındadır, yani bir tür mesh haline getirilmiştir. Ancak bu mesh, ileride tanıyacağımız yüzey meshlerinden farklıdır ve ekranda görülme hassasiyeti ile Shading/Rendering hassasiyetleri iki ayrı sistem değişkeni olarak belirlenir. NİŞANTAŞI ÜNİVERSİTESİ ©
8. UYGULAMA-MERDIVENLER • Merdivenler, katlar arasında hareket sağlar ve bu nedenle tüm dolaşım sistemi içinde önemli bağlantı noktaları oluştururlar. Merdiven, çift hacimli bir mekan boyunca uzansa da, dar bir şaft içinde yükselse de, önemli miktarda mekan kaplar. Merdiven sahanlıkları strüktürel sisteme bağlanırken kurulan çerçeve karmaşıklıktan uzak olmalıdır. Merdiven tasarımı ve yerleşiminde dikkate alınması gereken en önemli konular, sonuçta elde edilecek güvenlik ve ulaşım rahatlığıdır. • Bir merdivenin rıht ve basamakları insan bedeninin hareketine uyacak şekilde boyutlandırılmalıdır. Eğimin dik olması durumunda, merdivenden çıkış hareketi fiziksel açıdan yorucu ve psikolojik açıdan zorlayıcı hale gelirken, iniş tehlikeli olabilir. Merdivenin eğimi az olduğu zaman, basamaklar uzun adımlarımızı karşılayacak kadar derin olmalıdır. Güvenlik açısından, merdivenin bir kolu boyunca tüm rıhtlar aynı yükseklikte, tüm basamaklar da aynı genişlikte olmalıdır • Bu uygulamada konu seçilen projenin merdivenleri oluşturulacaktır. NİŞANTAŞI ÜNİVERSİTESİ ©

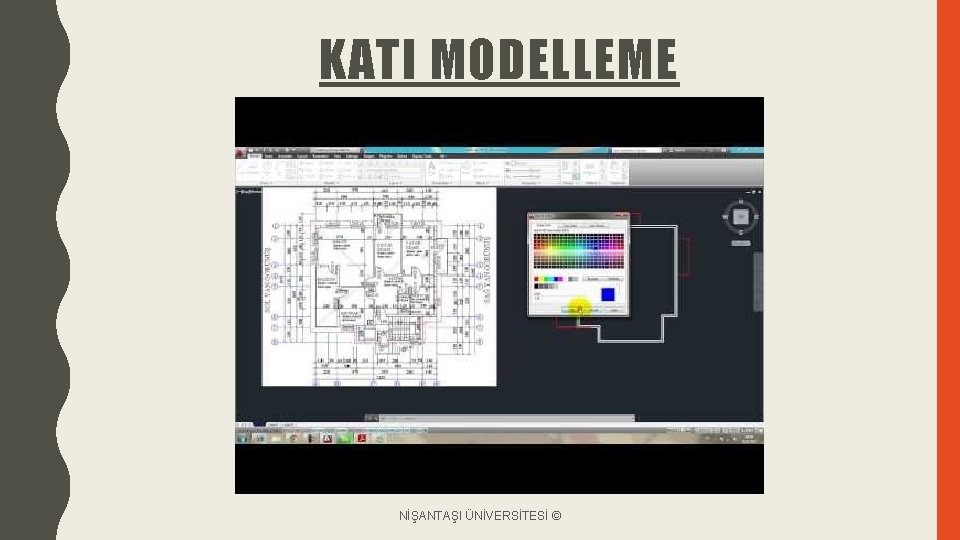

KATI MODELLEME NİŞANTAŞI ÜNİVERSİTESİ ©
KATI MODELLEME NİŞANTAŞI ÜNİVERSİTESİ ©
KATI MODELLEME NİŞANTAŞI ÜNİVERSİTESİ ©
MERDIVEN MODELLEME NİŞANTAŞI ÜNİVERSİTESİ ©

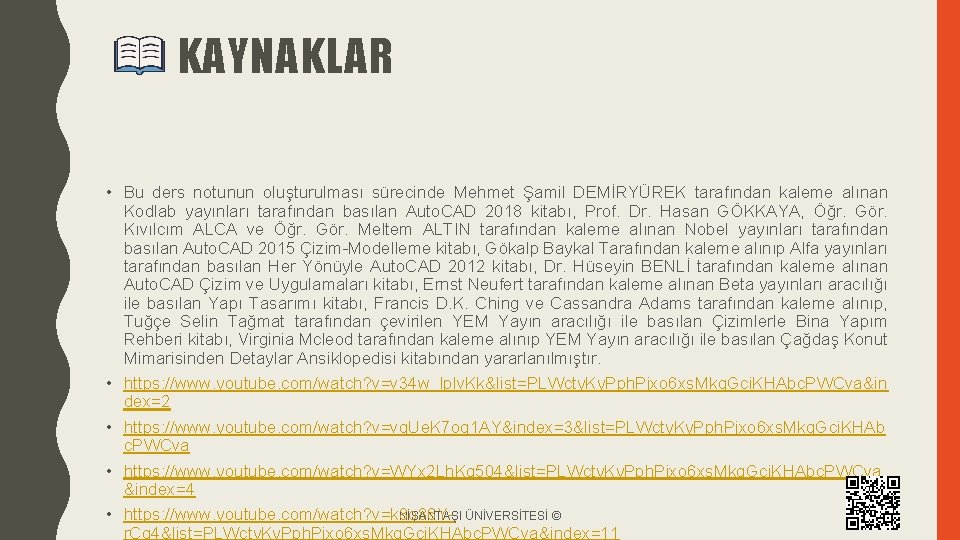

KAYNAKLAR • Bu ders notunun oluşturulması sürecinde Mehmet Şamil DEMİRYÜREK tarafından kaleme alınan Kodlab yayınları tarafından basılan Auto. CAD 2018 kitabı, Prof. Dr. Hasan GÖKKAYA, Öğr. Gör. Kıvılcım ALCA ve Öğr. Gör. Meltem ALTIN tarafından kaleme alınan Nobel yayınları tarafından basılan Auto. CAD 2015 Çizim-Modelleme kitabı, Gökalp Baykal Tarafından kaleme alınıp Alfa yayınları tarafından basılan Her Yönüyle Auto. CAD 2012 kitabı, Dr. Hüseyin BENLİ tarafından kaleme alınan Auto. CAD Çizim ve Uygulamaları kitabı, Ernst Neufert tarafından kaleme alınan Beta yayınları aracılığı ile basılan Yapı Tasarımı kitabı, Francis D. K. Ching ve Cassandra Adams tarafından kaleme alınıp, Tuğçe Selin Tağmat tarafından çevirilen YEM Yayın aracılığı ile basılan Çizimlerle Bina Yapım Rehberi kitabı, Virginia Mcleod tarafından kaleme alınıp YEM Yayın aracılığı ile basılan Çağdaş Konut Mimarisinden Detaylar Ansiklopedisi kitabından yararlanılmıştır. • https: //www. youtube. com/watch? v=v 34 w_lplv. Kk&list=PLWcty. Ky. Pph. Pjxo 6 xs. Mkq. Gci. KHAbc. PWCva&in dex=2 • https: //www. youtube. com/watch? v=vq. Ue. K 7 oq 1 AY&index=3&list=PLWcty. Ky. Pph. Pjxo 6 xs. Mkq. Gci. KHAb c. PWCva • https: //www. youtube. com/watch? v=WYx 2 Lh. Kg 504&list=PLWcty. Ky. Pph. Pjxo 6 xs. Mkq. Gci. KHAbc. PWCva &index=4 NİŞANTAŞI ÜNİVERSİTESİ © • https: //www. youtube. com/watch? v=k 8 o 86 Yr. Cq 4&list=PLWcty. Ky. Pph. Pjxo 6 xs. Mkq. Gci. KHAbc. PWCva&index=11
