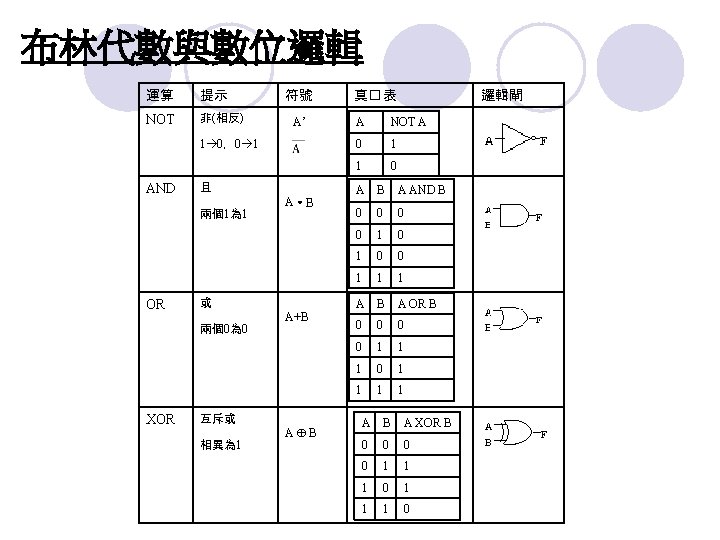

NAND NOR XNOR EQV NOT AND NOT OR

接續…… NAND NOR XNOR EQV NOT AND NOT OR 相同為 1 A B A NAND B 0 0 1 1 1 0 A B A NOR B 0 0 1 0 1 0 0 1 1 0 A B A XNOR B 0 0 1 0 1 0 0 1 1 1

磨刀時間 題目：兩組八位元之信號，10101101及10010011，經過下列四種邏輯 閘之後，比較其輸出值為何？ (A) NOT： 01010010 、 01101100 (B) AND： 10000001 (C) OR： 1011111 (D) XOR： 00111110 (E) NAND： 01111110 (F) NOR： 01000000 (G) EQV： 11000001 AND OR 10101101 10010011 10111111 10000001

統測範例： 1. 若A=False：B=True：C=True，則執行下列程式碼後，何者 所得結果為True？ (A) Print Not A Or B And Not C (B) Print A And B Or Not C (C) Print Not A And Not B Or Not C (D) Print A Or B And Not C Ans: A 2. 若邏輯運算式：NOT((A) OR (B))，執行結果得出值為True， 則A與B的值應該是多少？ (A)A=False、B=False (B) A=False、B=True (C) A=True、B=False (D)A=True、B=True Ans: A
