� Dinamakan Switch Mode Power Supply (SMPS) karena sistem kerjanya menggunakan metode switching (pensaklaran) yaitu menghidup matikan tegangan yang masuk ke dalam trafo dengan peralatan/komponen elektronik dengan frekuensi tertentu. Sedangkan nama AC-matic diambil dari salah satu kelebihan dari SMPS yaitu kemampuan power supply bekerja dengan rentang tegangan masukan yang lebar. Pada beberapa jenis smps, mampu bekerja pada tegangan masukan antara 90 s/d 265 V dengan output yang sama dan stabil. Karena kelebihan tersebut, smps menjadi auto-voltage regulator atau wide range input regulated power supply (secara mudahnya disebut ACmatic).

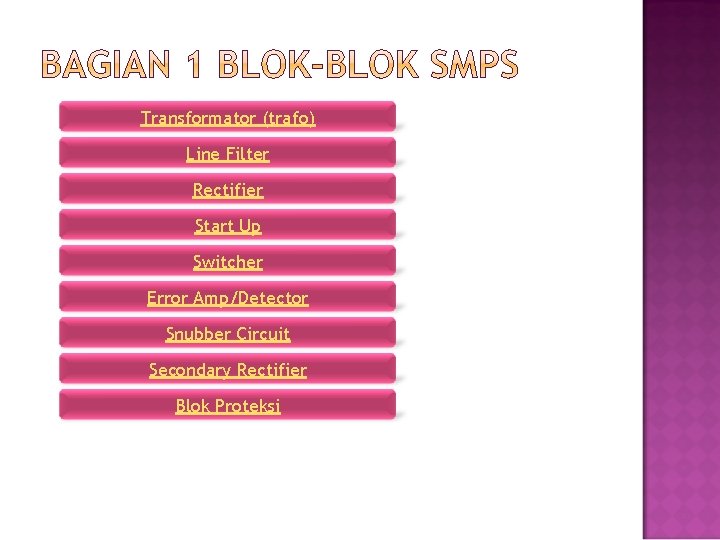

Transformator (trafo) Line Filter Rectifier Start Up Switcher Error Amp/Detector Snubber Circuit Secondary Rectifier Blok Proteksi

sistempower smps, supply padakonvensional umumnya bekerja �Pada yang Pada sistem desain trafo konvensional dengan input menggunakan trafo, supaya tranformator bisa me pada frekuensi 30 s/dukuran 40 KHz. 220 VAC/50 Hz danantara output 12 VA, inti trafo -transformtidak (memindah) daya dari primer ke Sehingga heran jika trafo pada smps sekitar 3 X 6 cm, jika seandainya dibuat trafo sekunder, trafo harus diberi masukan yang dengan input 220 VAC/100 Hz dengan output menjadi lebih ringkas. Karena frekuensi berpulsa. Masukan trafo power supply jenis sama (12 VA), mungkin ukurantersebut, inti dari trafonya kerjanya yang tinggi inti dari konvensional dihubungkan secara langsung menjaditegangan setengah dari ukuran atau, dengan masukan yangsebelumnya, berbentuk trafonya tidak lagi menggunakan plat AC, besi ukuran hanya inti yang sama tetapi jumlah gulungan karena tegangan AC yang mempunyai tetapi sudah menggunakan ferit (besi oksida) denyut/frekuensi (polaritasnya berganti-ganti menjadi setengah dari sebelumnya. yang notabene mempunyai kemampuan dengan periode tertentu). Kekurangan utama Kesimpulannya, frekuensi dari tegangan masukan jenis konvensional adalah ukurandari magnetisasi dan demagnetisasi lebih menentukan ukuran desain trafo. cepat tranformator dipakai. Semakin rendah daripada besiyang biasa. desain frekuensinya, semakin besar ukuran trafonya, walaupun dengan daya keluaran yang sama. kembali

� Line filter befungsi sebagai filter tegangan masukan, tujuan utamanya untuk menghilangkan frekuensi-frekuensi liar dari line/jala-jala listrik (selain frekuensi tegangan AC masukan) yang dimungkinkan bisa mengganggu kerja dari smps. Line filter dibentuk dari induktor-induktor dan kapasitor -kapasitor yang dipasang secara seri terhadap tegangan masukan. kembali

� Blok penyearah berfungsi sebagai penyearah tegangan AC menjadi tegangan DC. Komponen-komponen penyearahan terdiri dari dioda-dioda dan elco. Dioda berfungsi sebagai penyearah dan elco befungsi sebagai filter untuk menghilangkan denyut ripple pada tegangan DC yang dihasilkan selain kapasitor-kapasitor yang dipasang paralel terhadap dioda. Jenis penyearahan pada umumnya menggunakan metode bridge rectifier, yang mempunyai kelebihan pada tingginya isolasi antara tegangan DC yang dihasilkan dengan tegangan AC masukan. kembali

� smps menggunakan frekuensi kerja antara 30 s/d 40 KHz. Karena frekuensi tersebut tidak ditemukan pada tegangan DC, maka sistem smps harus membuat/menggenerasikan sendiri pulsa/denyut tersebut. Metode paling sering ditemukan adalah dengan metode self oscilating (osilasi sendiri). Pada jenis ini, rangkaian smps ibarat sebagai rangkaian osilator frekuensi daya tinggi. Tidak jarang juga ditemukan smps yang menggunakan IC untuk membuat pulsa tersebut, misalnya TDA 8380, TEA 2261, STRgroup dll. Dalam setiap sistem osilator, dibutuhkan tegangan awal/pemicu yang berfungsi sebagai pemicu awal rangkaian osilator untuk berosilasi. Tegangan pemicu ini muncul beberapa saat setelah smps mendapat tegangan masukan (AC in). Besar tegangan pemicu ini tergantung dari jenis rangkaian smps yang digunakan (contoh, pada STR-F 665 x osilator akan bekerja jika tegangan pemicu sudah mencapai 16 V). Karena sifatnya hanya sebagai pemicu, tegangan ini tidak dipakai lagi ketika smps sudah bekerja. Pada umumnya, tegangan pemicu diambil dari 308 V dengan melalui R atau transistor start up. kembali

� Switcher berfungsi sebagai penswitch utama transformator, pada umumnya menggunakan transistor atau FET. Karakteristik switcher harus mampu menahan arus kolektor/drain yang cukup besar untuk menahan tegangan pada lilitan primer transformator. Arus ini bukan arus konstan melainkan arus sesaat tergantung lebar pulsa yang menggerakkan. Selain kemampuan arus, transistor/fet switcher harus mempunyai frekuensi kerja yang cukup untuk diperkerjakan sebagai switcher. kembali

� Rangkaian Error Amp/detector berfungsi sebagai stabiliser tegangan output. Cara kerjanya adalah membandingkan tegangan output (diambil dari lilitan sekunder trafo) dengan tegangan referensi yang stabil. Jika tegangan output terlalu tinggi, rangkaian ini akan mengendalikan/memberitahu rangkaian primer/switching utama untuk segera menurunkan tegangan. Kunci dari Auto. Voltage berada pada blok ini. Tegangan sekunder yang dihasilkan dinaikkan dengan cara melebarkan pulsa, dan sebaliknya untuk menurunkan tegangan output dengan cara menyempitkan pulsa yang masuk ke switcher (penswitch=TR/FET final). Jika Error Amp gagal/tidak ada, rangkaian smps akan ‘dipaksa’ untuk menswitch (mengkonsletkan) lilitan primer dengan lama yang melebihi kemampuan switcher, akibatnya TR/FET final akan rusak. Lokasi rangkaian error amp dapat ditemukan di bagian primer (nyetrum/hot) atau bisa ditemukan di bagian sekunder (non hot area). Pada model-model smps terdahulu, sering dijumpai pada primer, pada smps yang lebih baru dapat dijumpai pada bagian sekunder (non hot area) dengan menggunakan optocoupler (mis. PC 817, P 721, P 621 dll) sebagai lintasan sekaligus isolator rangkaian Error Amp. Sanken Error (SE 090, SE 115) merupakan IC error amp yang sering dipakai pada smps saat ini. SE 090, SE 115 dan SE lainnya merupakan buatan Sanken/Allegro Semiconductor. kembali

� Jika diartikan secara harfiah, snubber=mencerca, memang sedikit salah kaprah, tapi sebenarnya memang tujuannya begitu. Pada sistem smps, trafo diswitch (diberi tegangan sesaat olah TR/FET final) dengan lama tertentu, kemudian TR/FET akan melepaskan (meng-off-kan) trafo. Ketika diberi tegangan, inti transformer menjadi magnet sesaat hingga trafo dioff-kan. Ketika trafo di-off-kan, trafo akan men-transform energi magnet ke lilitan sekunder hingga trafo di-on-kan lagi begitu seterusnya. Tidak seluruh energi/magnet dalam trafo dapat dipindah semuanya (akibat tidak sempurnanya trafo=efisiensi trafo) mengakibatkan masih adanya magnet yang ‘ngendon’ di dalam inti trafo. Energi magnet yang ngendon tersebut secara langsung masuk ke TR/FET melalui kaki kolektor/drain dengan tegangan mungkin lebih tinggi dari kemampuan kerja tr/fet final. Fungsi utama dari snubber circuit adalah untuk menghilangkan/mengkonsletkan tegangan tersebut (mempercepat demagnetisasi). Selain itu, snubber juga dipakai untuk menentukan/mengadjust frekuensi kerja trafo. Karena sifat ‘mencerca’ kerja smps tersebut akhirnya disebut snubber circuit. Ciri utama snubber circuit adalah tersusun dari kombinasi C dan R (dalam beberapa jenis terdapat dioda) yang dipasang secara paralel terhadap lilitan primer trafo. kembali

� Tegangan pada sekunder transformator bukan dalam bentuk AC, melainkan DC yang berbentuk pulsa. tegangan yang muncul pada sekunder trafo disearahkan difilter untuk menghasilkan tegangan DC sekunder. Karakteristik penyearah/dioda harus mempunyai berjenis fast rectifier. Misalnya UF 4002 (bukan 1 N 4002). Fast rectifier dimaksudkan untuk mampu menyearahkan pulsa dengan frekuensi tinggi. Elko perata cukup menggunakan ukuran beberapa ratus u. F, karena frekuensi tegangan yang keluar dari trafo cukup tinggi (tergantung frekuensi kerja smps). kembali

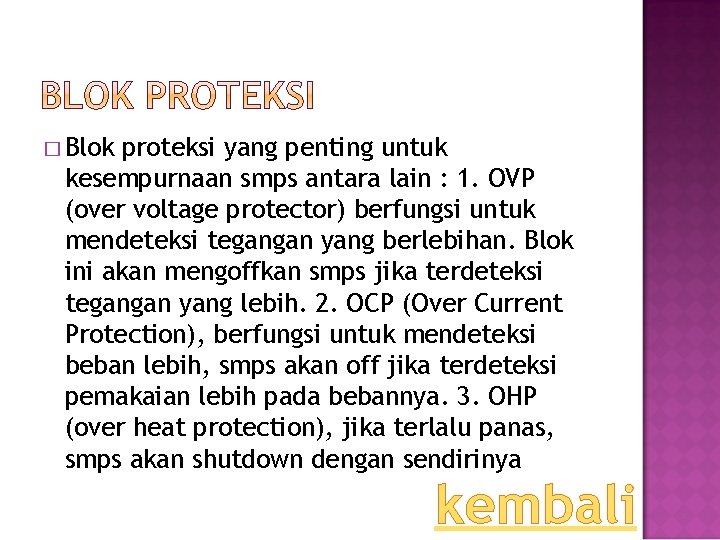

� Blok proteksi yang penting untuk kesempurnaan smps antara lain : 1. OVP (over voltage protector) berfungsi untuk mendeteksi tegangan yang berlebihan. Blok ini akan mengoffkan smps jika terdeteksi tegangan yang lebih. 2. OCP (Over Current Protection), berfungsi untuk mendeteksi beban lebih, smps akan off jika terdeteksi pemakaian lebih pada bebannya. 3. OHP (over heat protection), jika terlalu panas, smps akan shutdown dengan sendirinya kembali
