UNIT 7 : PEMASA DAN PEMBILANG

OBJEKTIF MENERANGKAN TENTANG SET SURUHAN PEMASA (TIMER) DAN PEMBILANG (COUNTER)

PENGENALAN TIMER(TIM) dan COUNTER(CNT) adalah suruhan-suruhan yang memerlukan nombor TIM/CNT (N) dan nilai set (SV). Julat bagi nombor TIM/CNT adalah dari 000 hingga 511 manakala julat nilai set bagi TIM/CNT adalah 0000 hingga 9999 Nombor-nombor TIM/CNT tidak boleh digunakan dua kali. apabila nombor telah digunakan sebagai penaktif (definer)contohnya nombor 000 untuk arahan TIM/CNT nombor tersebut tidak boleh digunakan semula.

Apabila sesuatu nombor telah ditakrifkan sebagai nombor TIM/CNT ianya boleh digunakan seberapa banyak yang dikehendaki sebagai pengendali operand dalam suruhan lain selain daripada arahan TIMER atau COUNTER.

PEMASA (TIMER-TIM) SIMBOL… TIM N SV

Nombor-nombor pemasa (N) adalah diantara 000 hingga 015 Nilai set(SV) adalah diantara 0000 hingga 9999 Setiap nombor TIM/CNT boleh digunakan sebagai pentakrif(definer)hanya pada satu arahan TIMER atau COUNTER.

Contoh 7. 1. 1 Timer diaktifkan apabila keadaan perlaksanaan (execution condition)adalah ON dan akan reset kepada nilai set(SV) apabila keadaan perlaksanaan (execution condition) adalah OFF Nilai set (SV) bagi TIMER adalah nilai BCD diantara #0000 hingga #9999. sebagai contoh jikalau TIMER hendak disetkan kepada 5 saat maka nilai set (SV) adalah #0050.

RAJAH TANGGA

KOD MNEMONIK ALAMAT SURUHAN OPERAND/DATA 00000 LD 000001 TIM 000 #0050 00002 LD TIM 00003 OUT 100004 FUN 01

KENDALIAN… Apabila masukkan (LD 0000) adalah ON sesentuh pemasa akan diaktifkan selepas 5 saat seterusnya keluaran (OUT 10000) akan ON. .

CONTOH 7. 1. 2 RAJAH TANGGA…

KOD MNEMONIK ALAMAT SURUHAN OPERAND/DATA 0000 LD 00001 TIM 000 #0050 00002 LD TIM 00003 OUT 100004 LD NOT TIM 00005 OUT 10001 00006 FUN 01

KENDALIAN… Apabila masukkan (LD 00000) ON pemasa (TIM 000) akan diaktifkan selepas 5 saat. seterusnya keluaran (OUT 10000) akan ON. manakala keluaran (OUT 10001)akan terus ON sebaik sahaja bekalan dibekalkan dan akan OFF selepas 5 saat. pemasa akan terus aktif selagi masukan 00000 berkeadaan ON. .

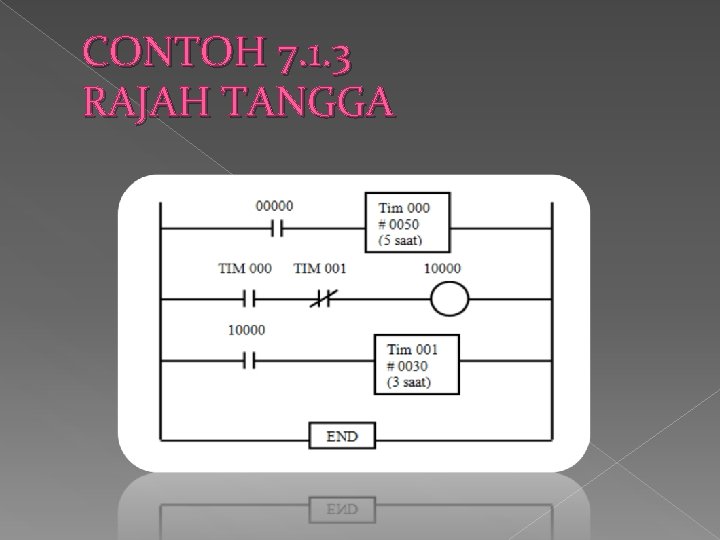

CONTOH 7. 1. 3 RAJAH TANGGA

KOD MNEMONIK ALAMAT SURUHAN OPERAND/DATA 0000 LD 00001 TIM 000 #0050 00002 LD TIM 00003 AND OUT TIM 001 00004 OUT 100005 LD 10001 00006 TIM 001 #0030 00007 OUT 00008 FUN 01 10001

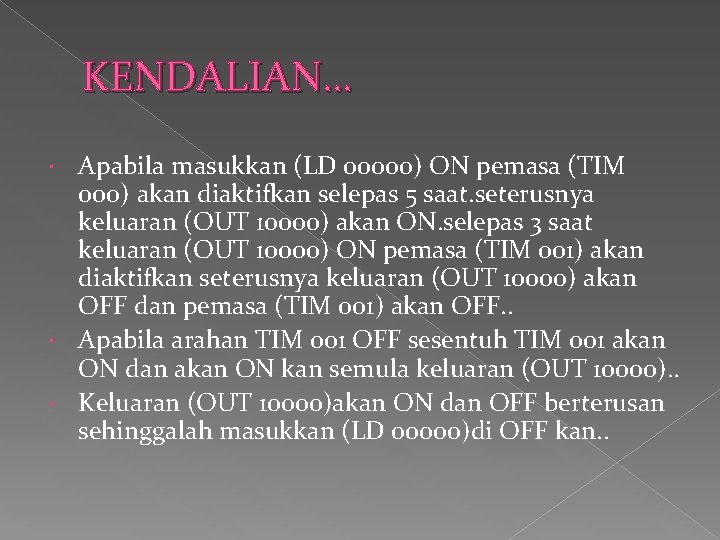

KENDALIAN… Apabila masukkan (LD 00000) ON pemasa (TIM 000) akan diaktifkan selepas 5 saat. seterusnya keluaran (OUT 10000) akan ON. selepas 3 saat keluaran (OUT 10000) ON pemasa (TIM 001) akan diaktifkan seterusnya keluaran (OUT 10000) akan OFF dan pemasa (TIM 001) akan OFF. . Apabila arahan TIM 001 OFF sesentuh TIM 001 akan ON dan akan ON kan semula keluaran (OUT 10000). . Keluaran (OUT 10000)akan ON dan OFF berterusan sehinggalah masukkan (LD 00000)di OFF kan. .

INPUT PEMBILANG (COUNTER – CNT)

SIMBOL…

Nombor TIM/CNT boleh digunakan sebagai pentaktif(definer)hanya samaada pemasa atau pembilang. Nombor-nombor pembilang adalah dari julat 000 hingga 015 Pembilang digunakan untuk mengira dengan kiraan menurun dari nilai set (SV) apabila keadaan perlaksanaan (execution condition)pada denyut kira(CP) berubah dari OFF ke ON Nilai set (SV) adalah dari julat 0000 hingga 9999 Pembilang akan reset dengan masukkan reset(R).

RAJAH TANGGA…

KOD MNEMONIK ALAMAT SURUHAN OPERAND/DATA 00000 LD 000001 LD 00001 00002 CNT 000 #0010 00003 LD CNT 001 00004 OUT 100005 FUN 01

KENDALIAN… Pembilang diset kepada kiraan 10. apabila masukkan (LD 00000) diberi denyut sebanyak sepuluh, pembilang akan diaktifkan dan seterusnya keluaran (OUT 10000)akan ON. Apabila reset (LD 00001), pembilang akan berada dalam keadaan asal.

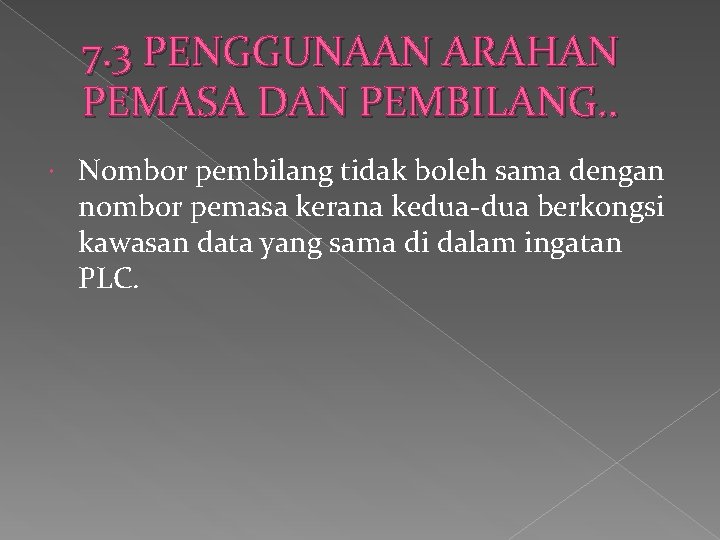

7. 3 PENGGUNAAN ARAHAN PEMASA DAN PEMBILANG. . Nombor pembilang tidak boleh sama dengan nombor pemasa kerana kedua-dua berkongsi kawasan data yang sama di dalam ingatan PLC.

KENDALIAN… Pembilang diset kepada kiraan 5. apabila masukkan (LD 00000) diberi denyut sebanyak lima pembilang akan diaktifkan dan seterusnya keluaran(OUT 10000)akan ON Ketika keluaran (OUT 10000) ON TIM 001 akan diaktifkan selepas 3 saat dan seterusnya keluaran (OUT 10001)akan ON. Kedua-dua keluaran (OUT 10000)dan (OUT 10001)akan sentiasa ON sehinggalah reset (LD 00001)di ON kan Reset akan mengembalikan pembilang kepada keadaan asal

HABIS DAH BAB 7……… Sekian dari kami…. Assalamualaikum….
