NAM S. B MDLAB. Electronic Engineering, Kangwon National University 3부 3장 Put Print 만들기 양면기판 설계 2014 -05 -22 1
2 NAM S. B MDLAB. Electronic Engineering, Kangwon National University 1. design Tool Bar 사용하기 Design Rule Check Refresh Copper Pour Find Add/Edit Route Mode Library manager Edit Segment Mode Shove Track Mode(밀어내기) Auto path Route Mode Reconnect Enable Online DRC Initialize Color Error Tool Create and Modify Net Text tool Obstacle tool Pin Tool Component Tool Zoom All 2014 -05 -22 Spread Sheet Tool New Component
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 1. design Tool Bar 사용하기 커서 위치 2014 -05 -22 Greed 간격 활성화 하여 작업중인 층 표시 3
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 1. design Tool Bar 사용하기 2014 -05 -22 4
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 1. design Tool Bar 사용하기 2014 -05 -22 5
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 2. Footprint Library 만들기 l Footprint는 부품의 실제 모양과 크기 핀 모양, 극성, 배열 , 굵기, 패드 모양 크기 등의 정보를 포함하고 있는 library 이다 l기본적인 부품의 footprint는 Or. CAD Layout Plus에서 제공 됨 2014 -05 -22 6
NAM S. B MDLAB. Electronic Engineering, Kangwon National University Library navigation 2014 -05 -22 Library edit windows 7
NAM S. B MDLAB. Electronic Engineering, Kangwon National University Library 종류는 교제 p 316 설명 참조 2014 -05 -22 8
NAM S. B MDLAB. Electronic Engineering, Kangwon National University C: Or. CAD_16. 0 Toolslayout_pluslibrary 2014 -05 -22 9
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 2. Footprint Library 만들기 새로운 footprint의 생성 방법 1. Footprint의 생성 1. library manager에서, Create New Footprint button을 선택한다. Create New Footprint 대화창이 나타난다. 2. 새로운 footprint에 대한 name을 기입. 3. 만약 footprint가 미터법의 footprint라면, Metric option을 선택. 2014 -05 -22 10
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 11 2. Footprint Library 만들기 4. pads를 생성하고,배치하기 위해 Pad Array Generator를 사용하고 싶으면,Use Pad Array Generator 옵션을 선택. 5. OK button을 선택. Pad Array Generator가 시작, footprint editor 안에 footprint origin, 1개의 pin과 default text objects가 보일 것이다. 2014 -05 -22

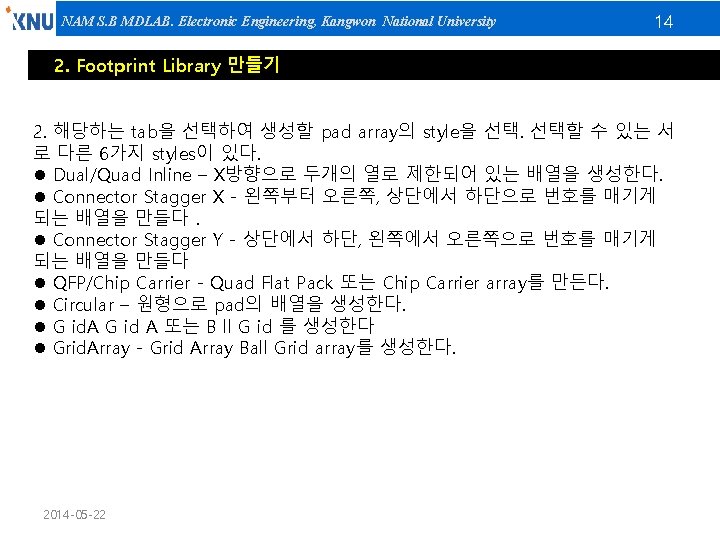

NAM S. B MDLAB. Electronic Engineering, Kangwon National University 2. Footprint Library 만들기 Pad Array Generator를 이용한 Pad의 생성 방법 Use Pad Array Generator를 선택하고 OK 버튼을 누른다. 2014 -05 -22 12
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 2. Footprint Library 만들기 2014 -05 -22 13
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 2014 -05 -22 15
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 2014 -05 -22 16
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 2014 -05 -22 17
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 2. Footprint Library 만들기 2014 -05 -22 18
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 2014 -05 -22 19
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 2014 -05 -22 20
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 2014 -05 -22 21
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 2. Footprint Library 만들기 외곽선 그리기 2014 -05 -22 22
NAM S. B MDLAB. Electronic Engineering, Kangwon National University LCD footprint labrary 생성 16 X 2 캐릭터 LCD WEH 001602 AGPP 5 N 00001 2014 -05 -22 23
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 업체에서 제공된 demension diagram을 이용함 3307 mil 1732 mil 2014 -05 -22 24
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 25 업체에서 Library를 제공하고 있을 때 l업체에서 해당 부품의 library를 down한다. l. Add…를 클릭하여 다운 받은 library를 열어서 사용 한다. 2014 -05 -22
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 새로운 Library 설계 2014 -05 -22 26
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 2014 -05 -22 27
NAM S. B MDLAB. Electronic Engineering, Kangwon National University 3. 2 Layer PCB design 2014 -05 -22 28
