Naissance des premières molécules organiques complexes Chimie organique induite dans des glaces Apport des expériences en laboratoire A. Lafosse Laboratoire des Collisions Atomiques et Moléculaires Université Paris-Sud 11 - CNRS, Orsay (France) 07/12/06

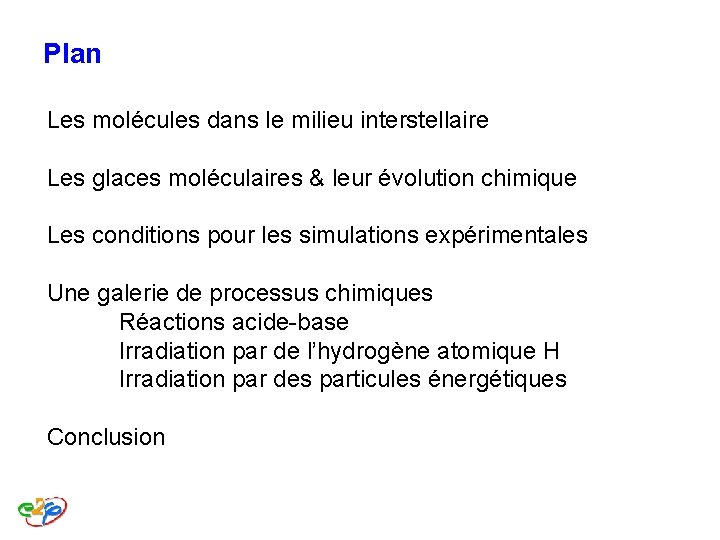

Plan Les molécules dans le milieu interstellaire Les glaces moléculaires & leur évolution chimique Les conditions pour les simulations expérimentales Une galerie de processus chimiques Réactions acide-base Irradiation par de l’hydrogène atomique H Irradiation par des particules énergétiques Conclusion

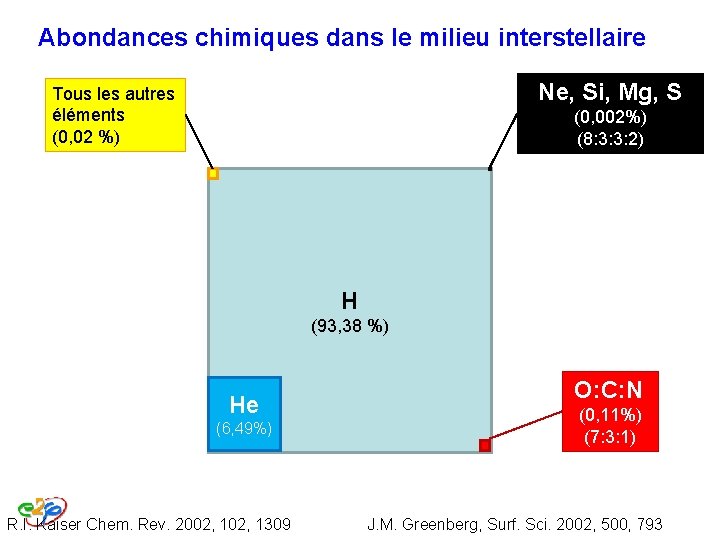

Abondances chimiques dans le milieu interstellaire Ne, Si, Mg, S Tous les autres éléments (0, 02 %) (0, 002%) (8: 3: 3: 2) H (93, 38 %) He (6, 49%) R. I. Kaiser Chem. Rev. 2002, 1309 O: C: N (0, 11%) (7: 3: 1) J. M. Greenberg, Surf. Sci. 2002, 500, 793

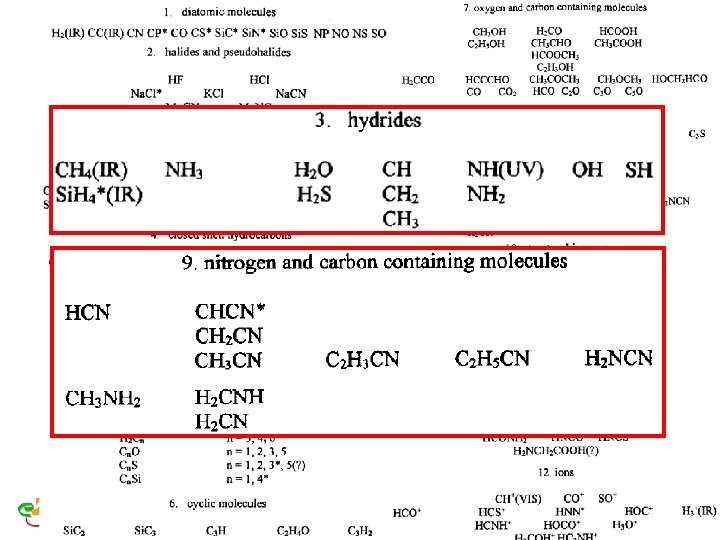

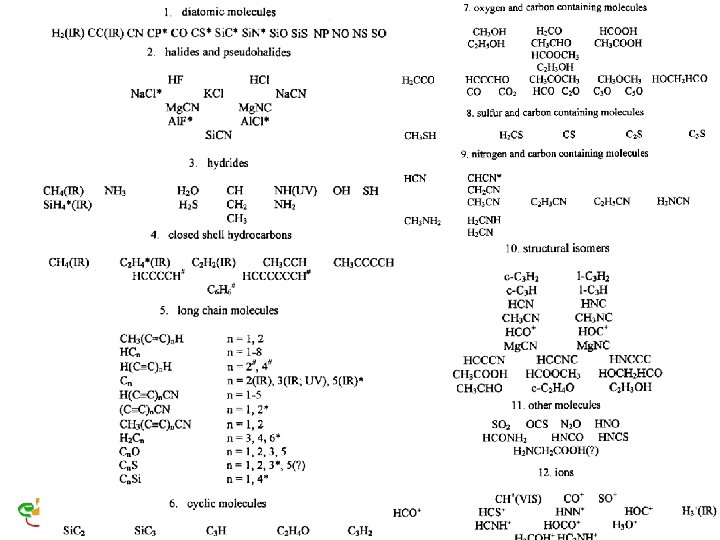

Molécules observées en phase gazeuse dans le milieu interstellaire

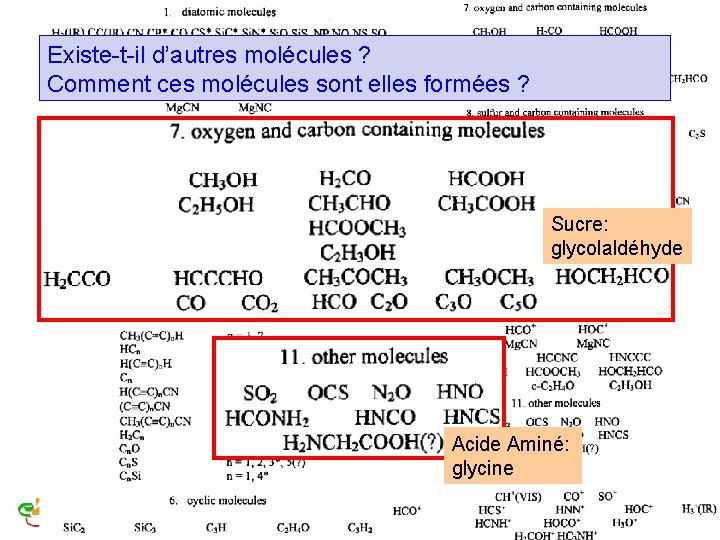

Existe-t-il d’autres molécules ? Comment ces molécules sont elles formées ? Sucre: glycolaldéhyde Acide Aminé: glycine

Vue d’artiste du système IRS 46 Disque circumstellaire entourant une étoile jeune (de caractéristiques proches de celles du Soleil) Lieu et matrice de formation d’un système de planètes http: //www. exobio. cnrs. fr/ Credit: NASA/JPL-Caltech/T. Pyle (SSC) http: //www. spitzer. caltech. edu/Media/releases/ssc 2005 -26 b. shtml

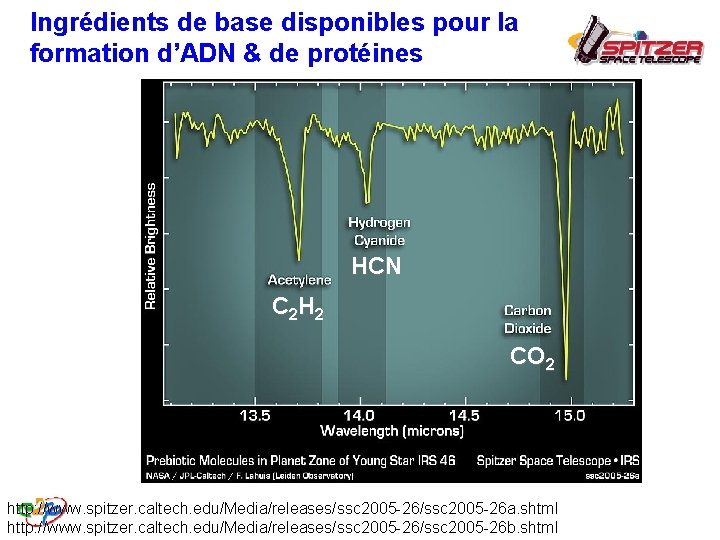

Ingrédients de base disponibles pour la formation d’ADN & de protéines HCN C 2 H 2 CO 2 http: //www. spitzer. caltech. edu/Media/releases/ssc 2005 -26 a. shtml http: //www. spitzer. caltech. edu/Media/releases/ssc 2005 -26 b. shtml

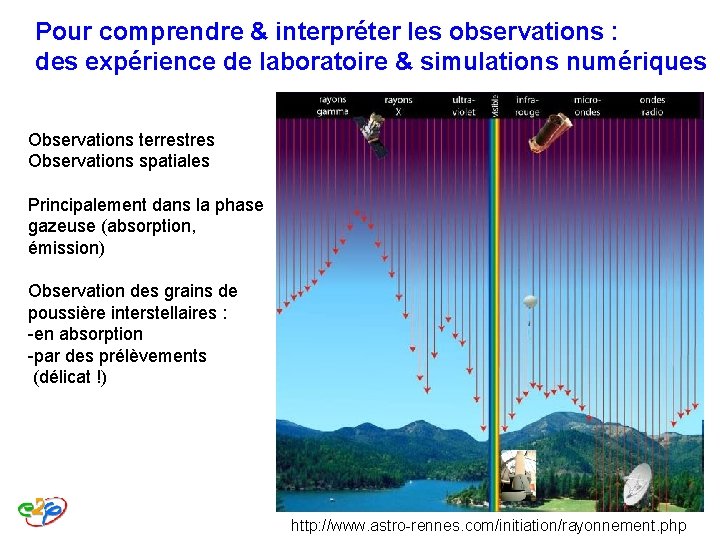

Pour comprendre & interpréter les observations : des expérience de laboratoire & simulations numériques Observations terrestres Observations spatiales Principalement dans la phase gazeuse (absorption, émission) Observation des grains de poussière interstellaires : -en absorption -par des prélèvements (délicat !) http: //www. astro-rennes. com/initiation/rayonnement. php

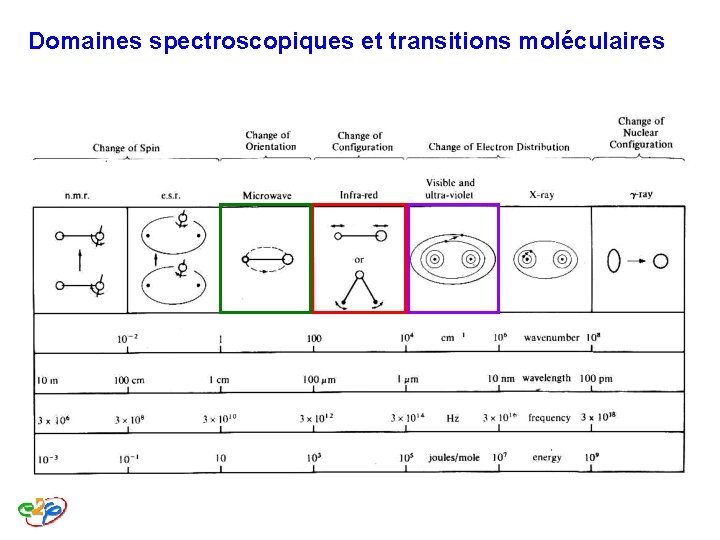

Domaines spectroscopiques et transitions moléculaires

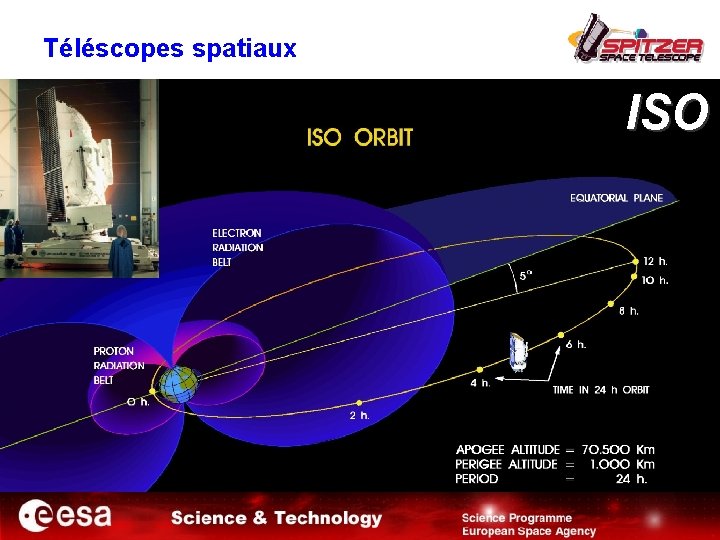

Téléscopes spatiaux ISO http: //www. mpe. mpg. de/ir/ISO/images/iso_ satellite. gif (1995 -2003)

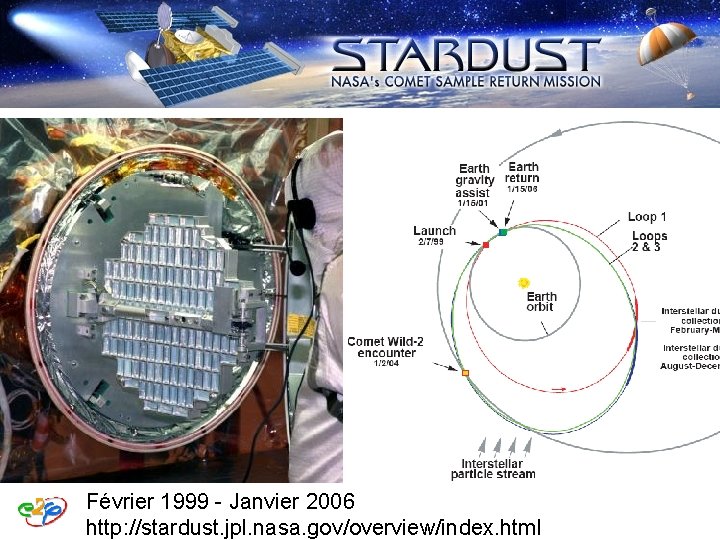

Star dust Février 1999 - Janvier 2006 http: //stardust. jpl. nasa. gov/overview/index. html

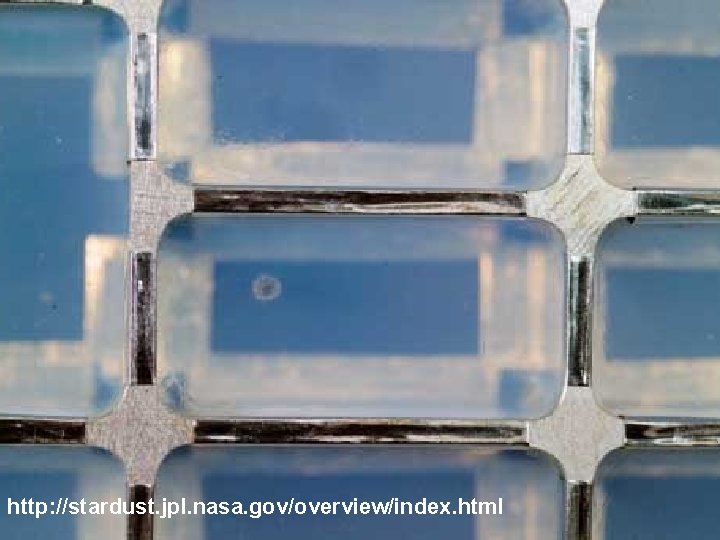

http: //stardust. jpl. nasa. gov/overview/index. html

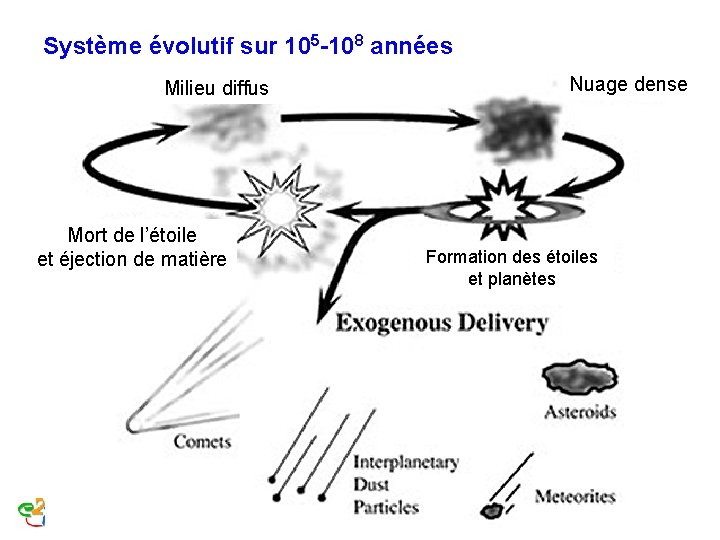

Système évolutif sur 105 -108 années Milieu diffus Mort de l’étoile et éjection de matière Nuage dense Formation des étoiles et planètes

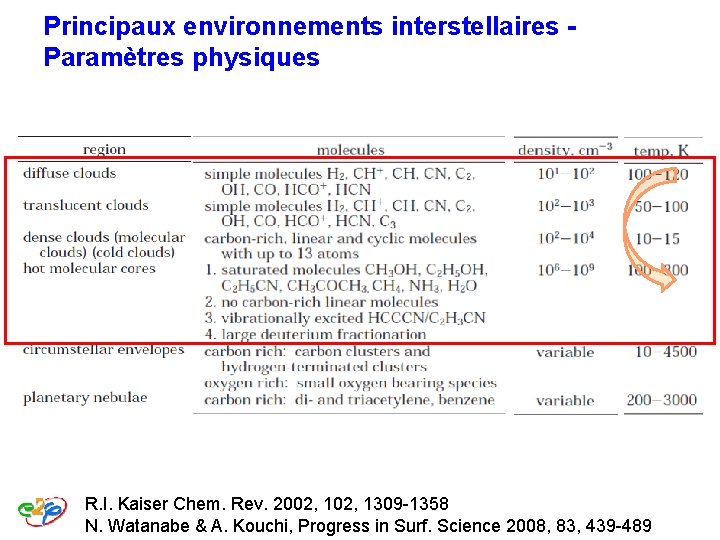

Principaux environnements interstellaires Paramètres physiques R. I. Kaiser Chem. Rev. 2002, 1309 -1358 N. Watanabe & A. Kouchi, Progress in Surf. Science 2008, 83, 439 -489

Couleur bleue : résultat de la diffusion de la lumière sur les grains de poussière Jeune étoile massive en formation NGC 7023 - La nébuleuse de l’Iris (constellation de Céphée, 1300 années-lumière) http: //www. phys. ncku. edu. tw/~astrolab/mirrors/apod_e/ap 011214. html

Nuages moléculaires ou nuages denses Gaz moléculaire Poussières T ~ 10 -15 K Densité ~ 102 -104 cm-3 Vie ~ 3. 107 -5. 108 ans http: //antwrp. gsfc. nasa. gov/apod/image/0803/barnard 68_vlt. jpg

Les grains de poussière ~ 0, 1 mm Matière carbonée Silicates http: //www. chem. ucl. ac. uk/people/brown/

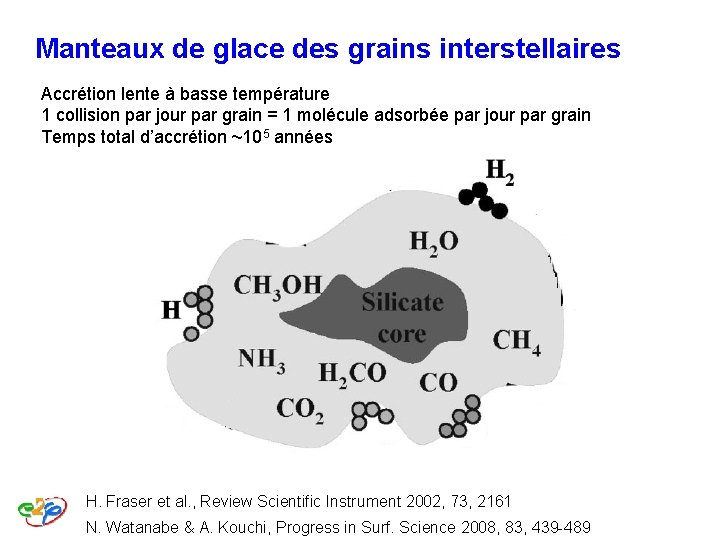

Manteaux de glace des grains interstellaires Accrétion lente à basse température 1 collision par jour par grain = 1 molécule adsorbée par jour par grain Temps total d’accrétion ~105 années H. Fraser et al. , Review Scientific Instrument 2002, 73, 2161 N. Watanabe & A. Kouchi, Progress in Surf. Science 2008, 83, 439 -489

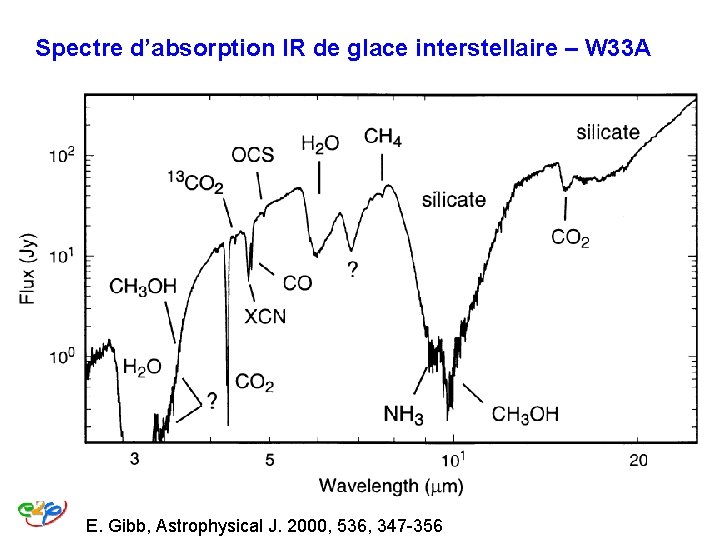

Spectre d’absorption IR de glace interstellaire – W 33 A E. Gibb, Astrophysical J. 2000, 536, 347 -356

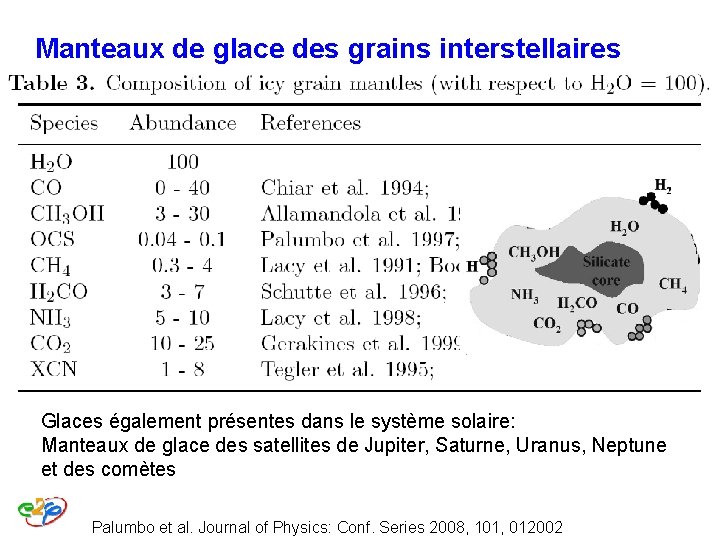

Manteaux de glace des grains interstellaires Glaces également présentes dans le système solaire: Manteaux de glace des satellites de Jupiter, Saturne, Uranus, Neptune et des comètes Palumbo et al. Journal of Physics: Conf. Series 2008, 101, 012002

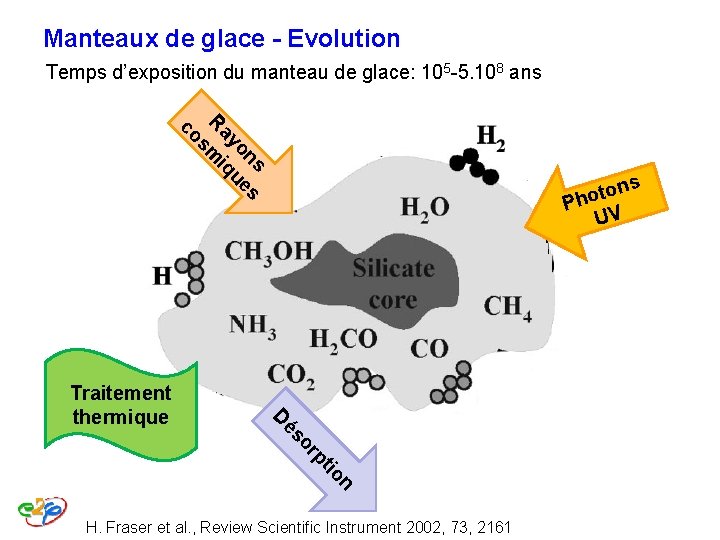

Manteaux de glace - Evolution Temps d’exposition du manteau de glace: 105 -5. 108 ans s s on ue ay q R mi s co or és D Traitement thermique ns o t o Ph UV n io pt H. Fraser et al. , Review Scientific Instrument 2002, 73, 2161

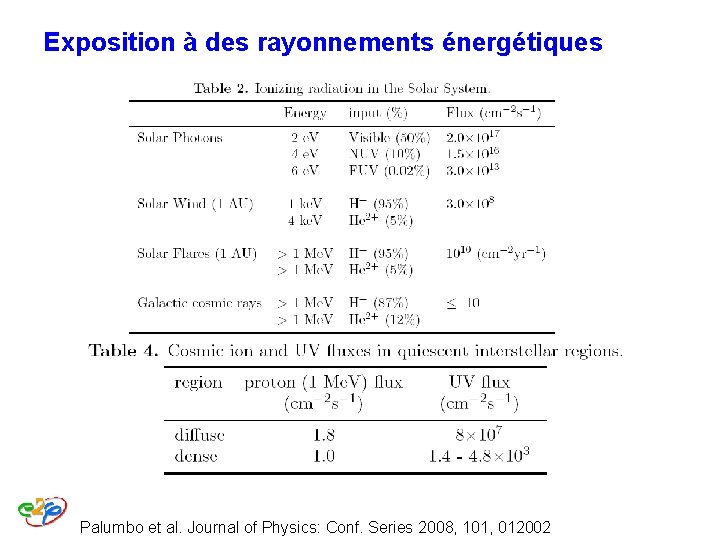

Exposition à des rayonnements énergétiques Palumbo et al. Journal of Physics: Conf. Series 2008, 101, 012002

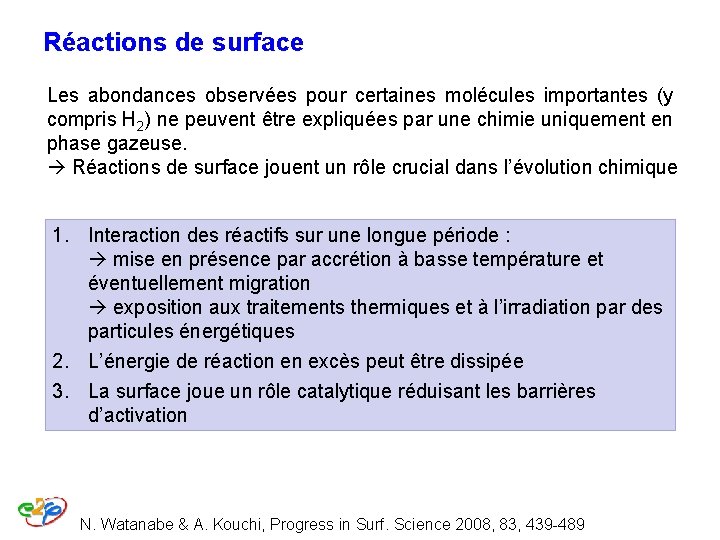

Réactions de surface Les abondances observées pour certaines molécules importantes (y compris H 2) ne peuvent être expliquées par une chimie uniquement en phase gazeuse. Réactions de surface jouent un rôle crucial dans l’évolution chimique 1. Interaction des réactifs sur une longue période : mise en présence par accrétion à basse température et éventuellement migration exposition aux traitements thermiques et à l’irradiation par des particules énergétiques 2. L’énergie de réaction en excès peut être dissipée 3. La surface joue un rôle catalytique réduisant les barrières d’activation N. Watanabe & A. Kouchi, Progress in Surf. Science 2008, 83, 439 -489

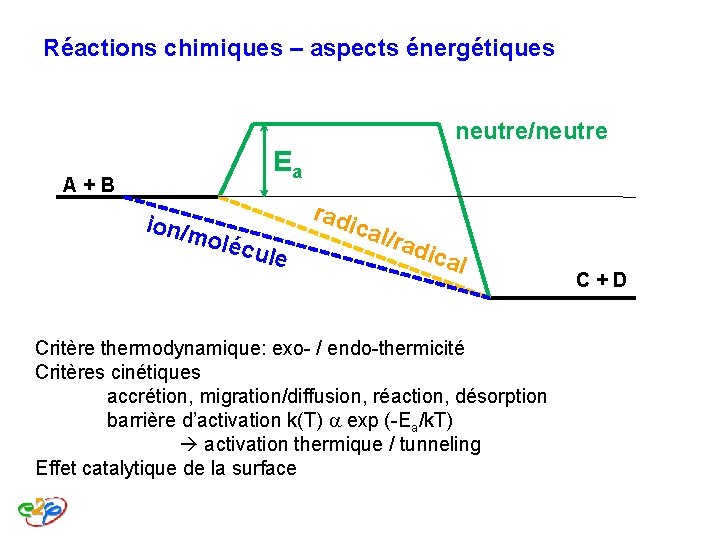

Réactions chimiques – aspects énergétiques neutre/neutre Ea A+B ion/m oléc rad ule ical /rad ical Critère thermodynamique: exo- / endo-thermicité Critères cinétiques accrétion, migration/diffusion, réaction, désorption barrière d’activation k(T) a exp (-Ea/k. T) activation thermique / tunneling Effet catalytique de la surface C+D

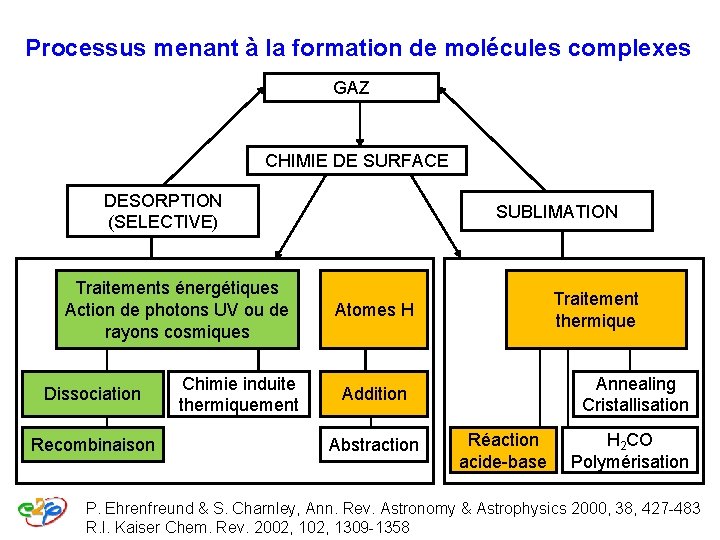

Processus menant à la formation de molécules complexes GAZ CHIMIE DE SURFACE DESORPTION (SELECTIVE) Traitements énergétiques Action de photons UV ou de rayons cosmiques Dissociation Recombinaison Chimie induite thermiquement SUBLIMATION Traitement thermique Atomes H Annealing Cristallisation Addition Abstraction Réaction acide-base H 2 CO Polymérisation P. Ehrenfreund & S. Charnley, Ann. Rev. Astronomy & Astrophysics 2000, 38, 427 -483 R. I. Kaiser Chem. Rev. 2002, 1309 -1358

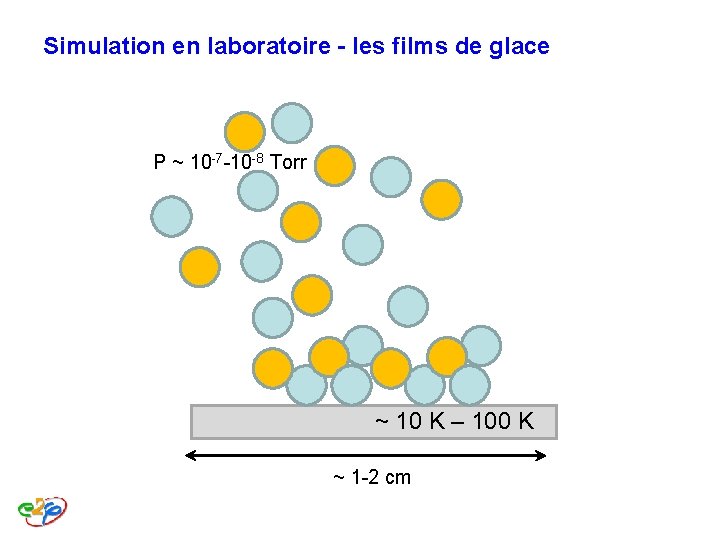

Simulation en laboratoire - les films de glace P ~ 10 -7 -10 -8 Torr ~ 10 K – 100 K ~ 1 -2 cm

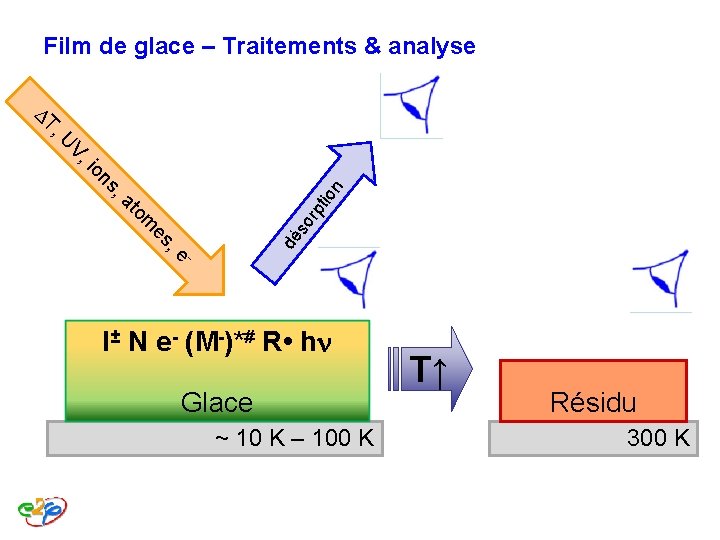

Film de glace – Traitements & analyse , U DT V, io - , e dé es so rp om at tio n , ns I± N e- (M-)*# R • hn Glace ~ 10 K – 100 K T↑ Résidu 300 K

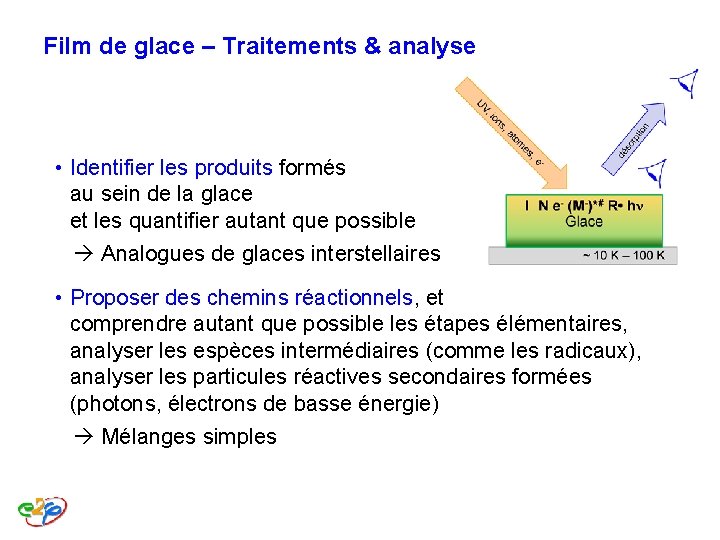

Film de glace – Traitements & analyse • Identifier les produits formés au sein de la glace et les quantifier autant que possible Analogues de glaces interstellaires • Proposer des chemins réactionnels, et comprendre autant que possible les étapes élémentaires, analyser les espèces intermédiaires (comme les radicaux), analyser les particules réactives secondaires formées (photons, électrons de basse énergie) Mélanges simples

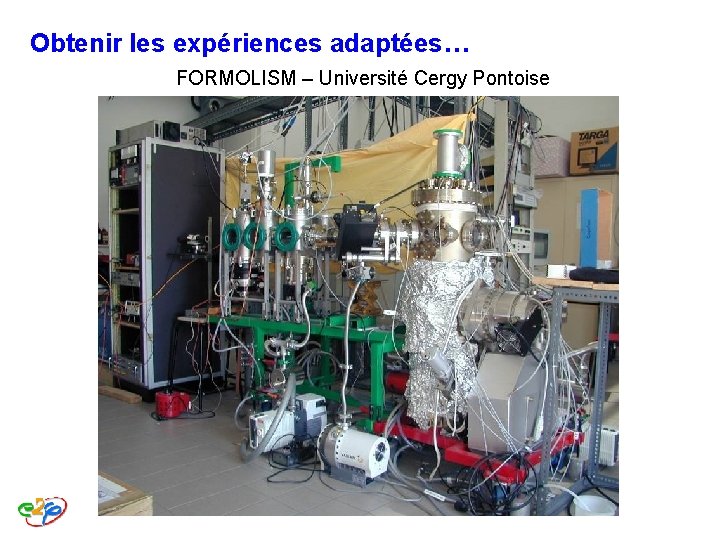

Obtenir les expériences adaptées… FORMOLISM – Université Cergy Pontoise

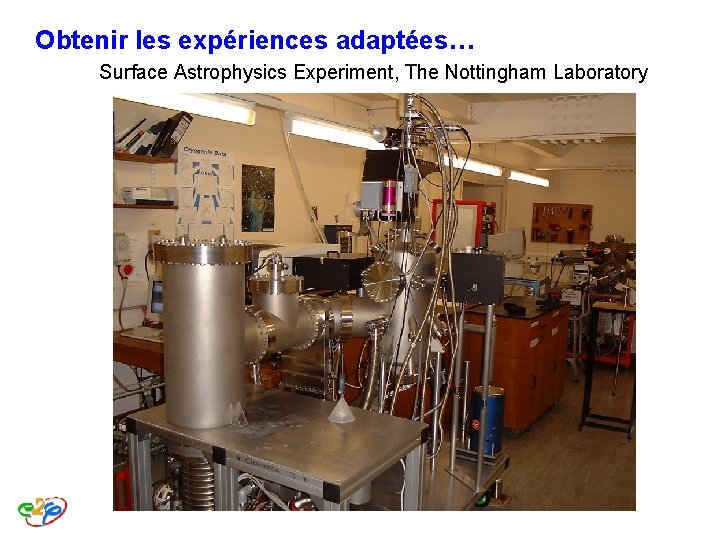

Obtenir les expériences adaptées… Surface Astrophysics Experiment, The Nottingham Laboratory

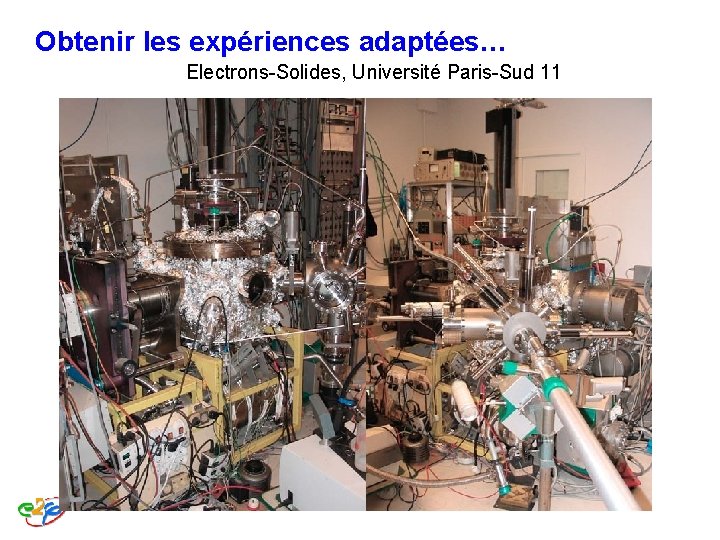

Obtenir les expériences adaptées… Electrons-Solides, Université Paris-Sud 11

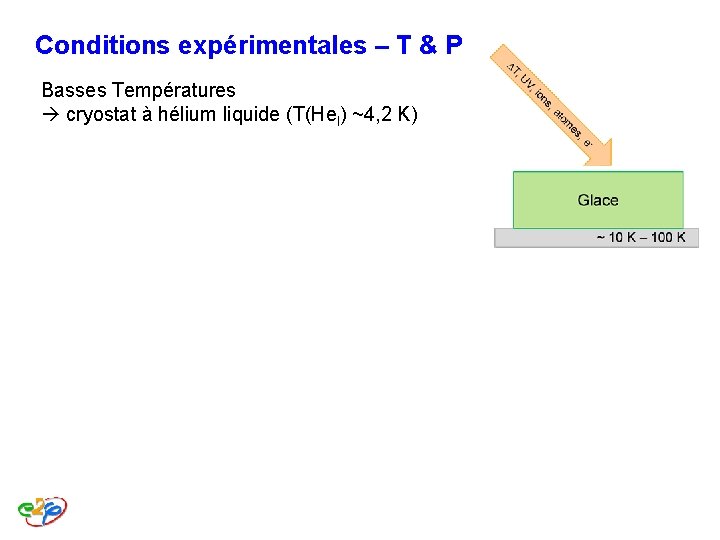

Conditions expérimentales – T & P Basses Températures cryostat à hélium liquide (T(Hel) ~4, 2 K)

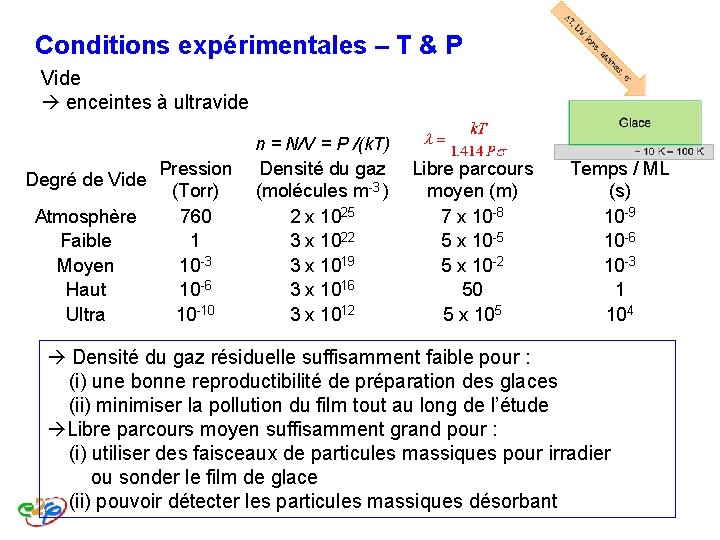

Conditions expérimentales – T & P Vide enceintes à ultravide n = N/V = P /(k. T) Degré de Vide Atmosphère Faible Moyen Haut Ultra Pression (Torr) 760 1 10 -3 10 -6 10 -10 Densité du gaz (molécules m-3 ) 2 x 1025 3 x 1022 3 x 1019 3 x 1016 3 x 1012 Libre parcours moyen (m) 7 x 10 -8 5 x 10 -5 5 x 10 -2 50 5 x 105 Temps / ML (s) 10 -9 10 -6 10 -3 1 104 Densité du gaz résiduelle suffisamment faible pour : (i) une bonne reproductibilité de préparation des glaces (ii) minimiser la pollution du film tout au long de l’étude Libre parcours moyen suffisamment grand pour : (i) utiliser des faisceaux de particules massiques pour irradier ou sonder le film de glace (ii) pouvoir détecter les particules massiques désorbant

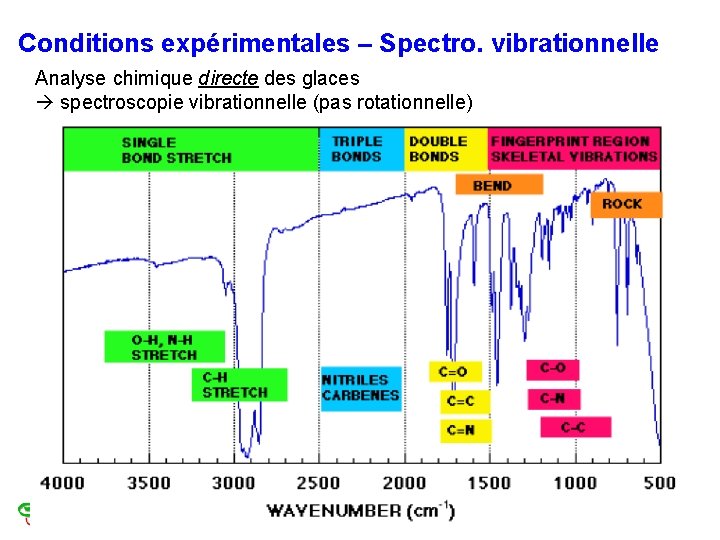

Conditions expérimentales – Spectro. vibrationnelle Analyse chimique directe des glaces spectroscopie vibrationnelle (pas rotationnelle)

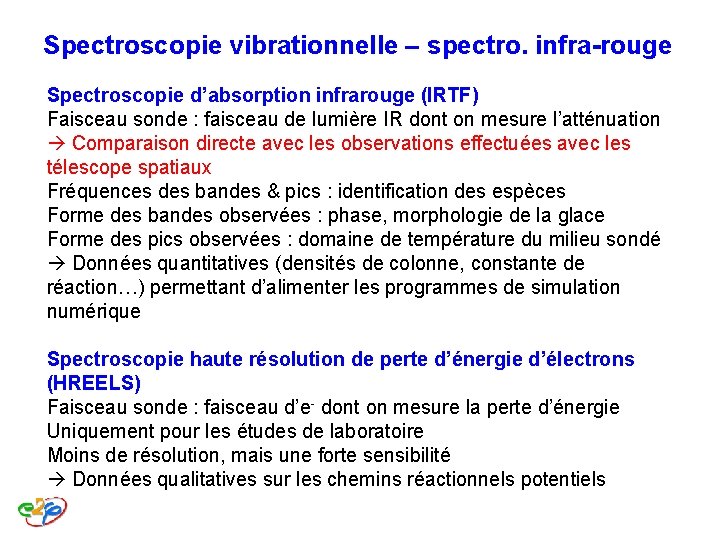

Spectroscopie vibrationnelle – spectro. infra-rouge Spectroscopie d’absorption infrarouge (IRTF) Faisceau sonde : faisceau de lumière IR dont on mesure l’atténuation Comparaison directe avec les observations effectuées avec les télescope spatiaux Fréquences des bandes & pics : identification des espèces Forme des bandes observées : phase, morphologie de la glace Forme des pics observées : domaine de température du milieu sondé Données quantitatives (densités de colonne, constante de réaction…) permettant d’alimenter les programmes de simulation numérique Spectroscopie haute résolution de perte d’énergie d’électrons (HREELS) Faisceau sonde : faisceau d’e- dont on mesure la perte d’énergie Uniquement pour les études de laboratoire Moins de résolution, mais une forte sensibilité Données qualitatives sur les chemins réactionnels potentiels

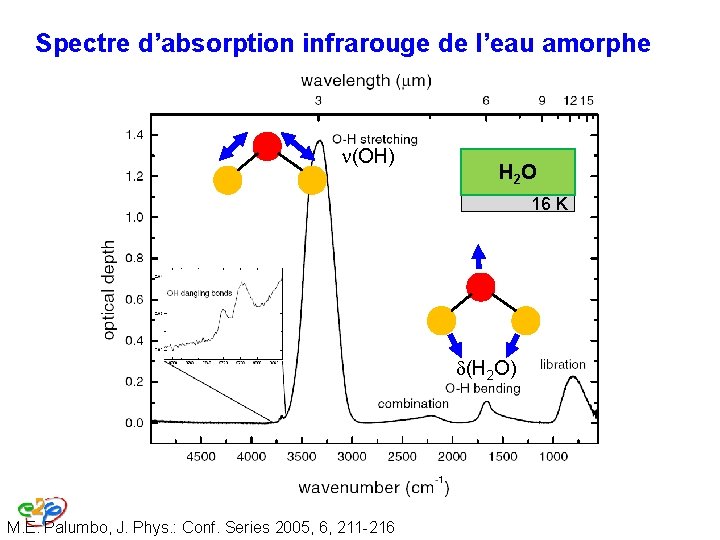

Spectre d’absorption infrarouge de l’eau amorphe n(OH) H 2 O 16 K d(H 2 O) M. E. Palumbo, J. Phys. : Conf. Series 2005, 6, 211 -216

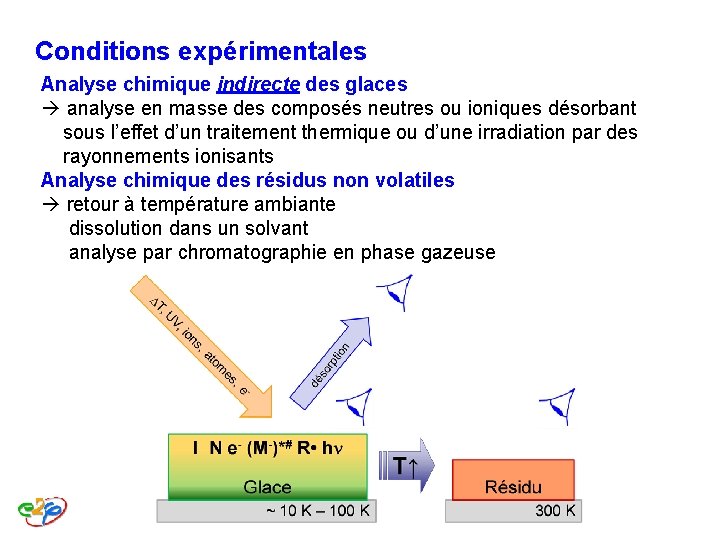

Conditions expérimentales Analyse chimique indirecte des glaces analyse en masse des composés neutres ou ioniques désorbant sous l’effet d’un traitement thermique ou d’une irradiation par des rayonnements ionisants Analyse chimique des résidus non volatiles retour à température ambiante dissolution dans un solvant analyse par chromatographie en phase gazeuse

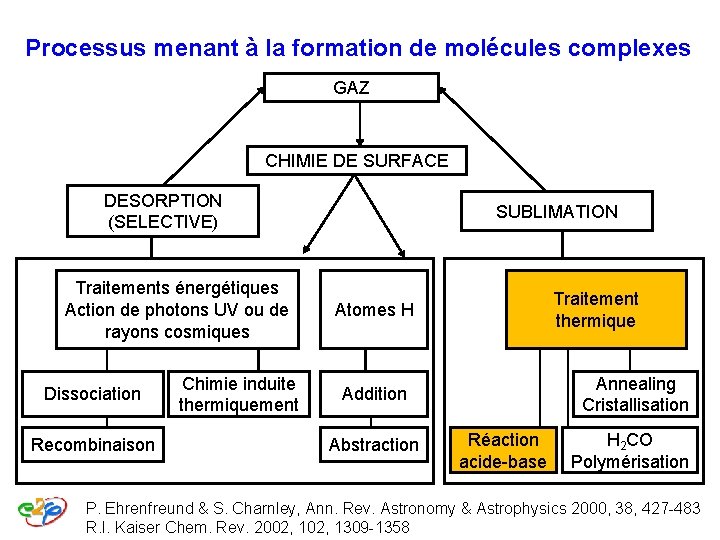

Processus menant à la formation de molécules complexes GAZ CHIMIE DE SURFACE DESORPTION (SELECTIVE) Traitements énergétiques Action de photons UV ou de rayons cosmiques Dissociation Recombinaison Chimie induite thermiquement SUBLIMATION Traitement thermique Atomes H Annealing Cristallisation Addition Abstraction Réaction acide-base H 2 CO Polymérisation P. Ehrenfreund & S. Charnley, Ann. Rev. Astronomy & Astrophysics 2000, 38, 427 -483 R. I. Kaiser Chem. Rev. 2002, 1309 -1358

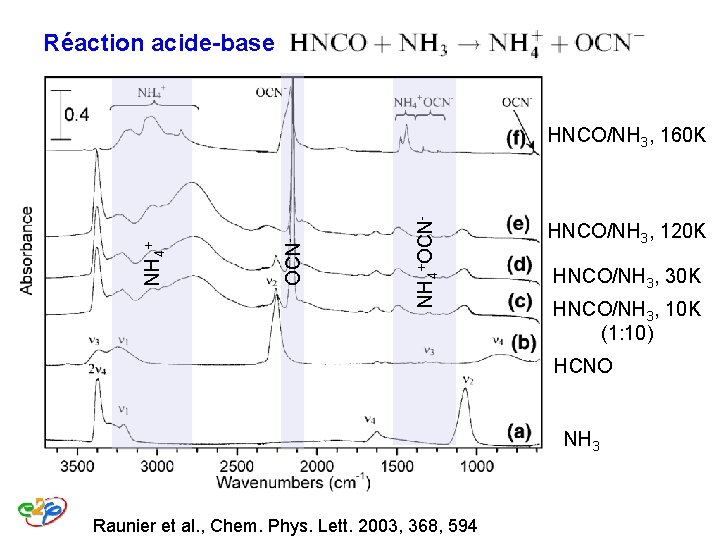

Réaction acide-base spontanée et assistée thermiqt NH 4+OCN- NH 4+ HNCO/NH 3, 160 K HNCO/NH 3, 120 K HNCO/NH 3, 30 K HNCO/NH 3, 10 K (1: 10) HCNO NH 3 Raunier et al. , Chem. Phys. Lett. 2003, 368, 594

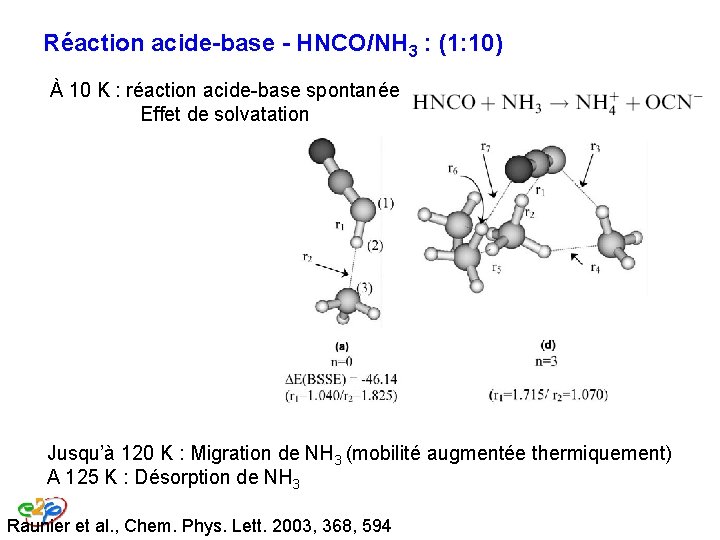

Réaction acide-base - HNCO/NH 3 : (1: 10) À 10 K : réaction acide-base spontanée Effet de solvatation Jusqu’à 120 K : Migration de NH 3 (mobilité augmentée thermiquement) A 125 K : Désorption de NH 3 Raunier et al. , Chem. Phys. Lett. 2003, 368, 594

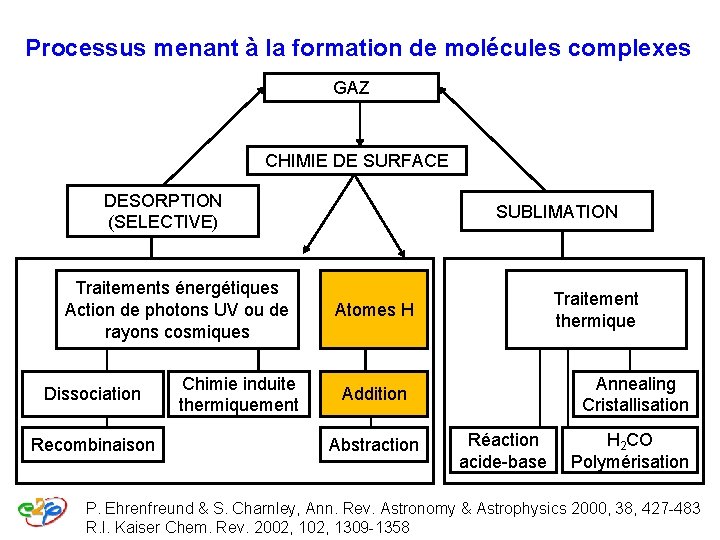

Processus menant à la formation de molécules complexes GAZ CHIMIE DE SURFACE DESORPTION (SELECTIVE) Traitements énergétiques Action de photons UV ou de rayons cosmiques Dissociation Recombinaison Chimie induite thermiquement SUBLIMATION Traitement thermique Atomes H Annealing Cristallisation Addition Abstraction Réaction acide-base H 2 CO Polymérisation P. Ehrenfreund & S. Charnley, Ann. Rev. Astronomy & Astrophysics 2000, 38, 427 -483 R. I. Kaiser Chem. Rev. 2002, 1309 -1358

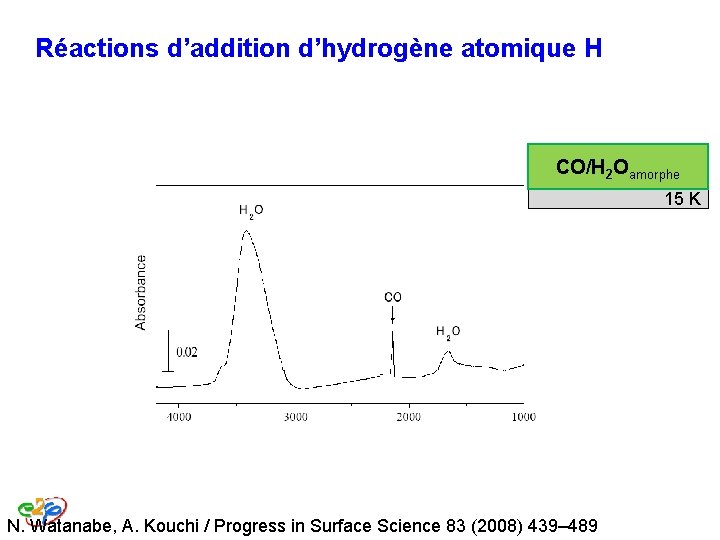

Réactions d’addition d’hydrogène atomique H CO/H 2 Oamorphe 15 K N. Watanabe, A. Kouchi / Progress in Surface Science 83 (2008) 439– 489

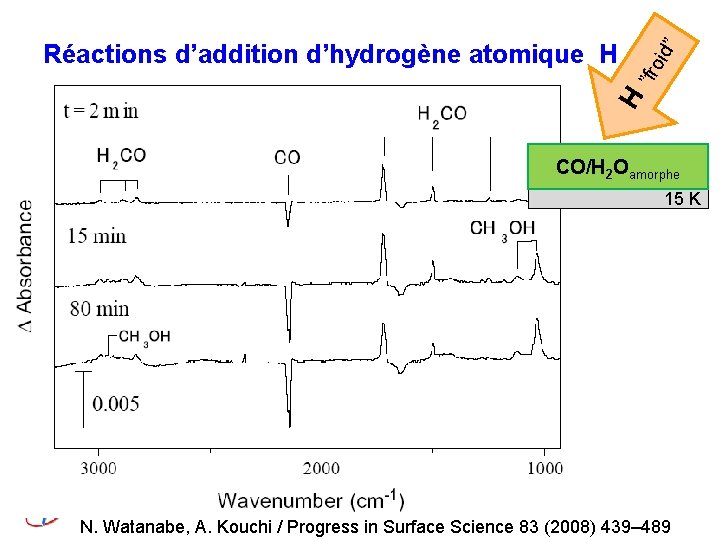

id” ”fr o H Réactions d’addition d’hydrogène atomique H CO/H 2 Oamorphe 15 K N. Watanabe, A. Kouchi / Progress in Surface Science 83 (2008) 439– 489

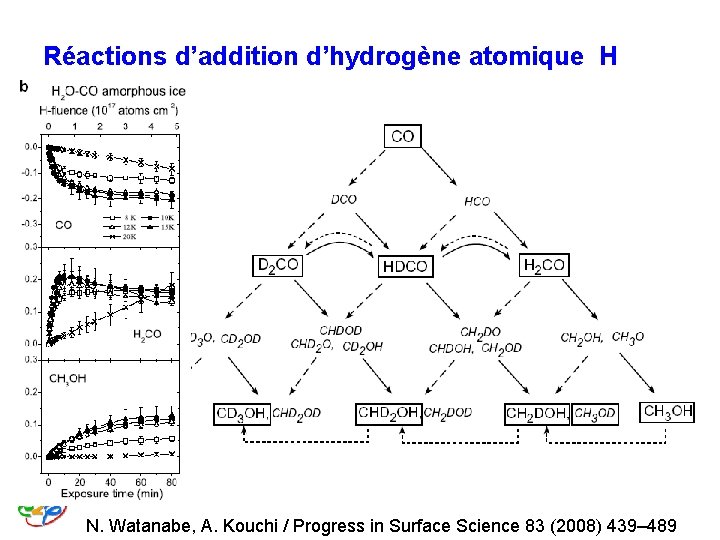

Réactions d’addition d’hydrogène atomique H N. Watanabe, A. Kouchi / Progress in Surface Science 83 (2008) 439– 489

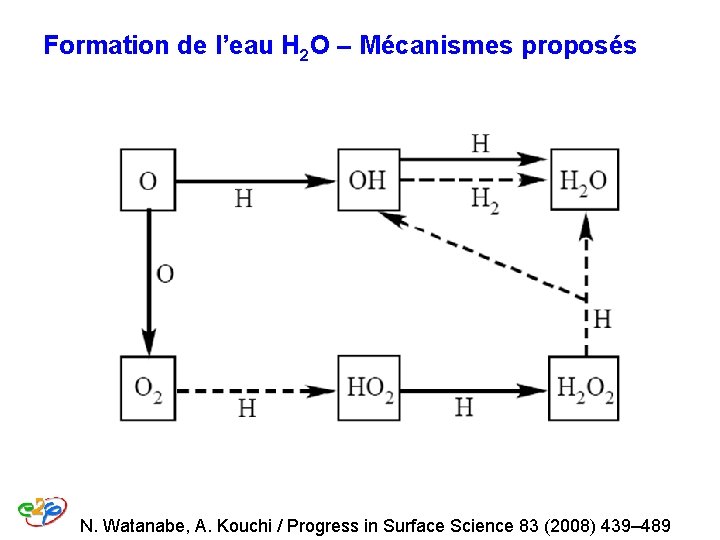

Formation de l’eau H 2 O – Mécanismes proposés N. Watanabe, A. Kouchi / Progress in Surface Science 83 (2008) 439– 489

Processus menant à la formation de molécules complexes GAZ CHIMIE DE SURFACE DESORPTION (SELECTIVE) Traitements énergétiques Action de photons UV ou de rayons cosmiques Dissociation Recombinaison Chimie induite thermiquement SUBLIMATION Traitement Atomes H Comparaison avec des thermique observations Recherche des étapes élémentaires et proposition de mécanismes. Annealing Addition réactionnels Cristallisation Analyse de résidus non volatiles Réaction H 2 CO Abstraction acide-base Polymérisation P. Ehrenfreund & S. Charnley, Ann. Rev. Astronomy & Astrophysics 2000, 38, 427 -483 R. I. Kaiser Chem. Rev. 2002, 1309 -1358

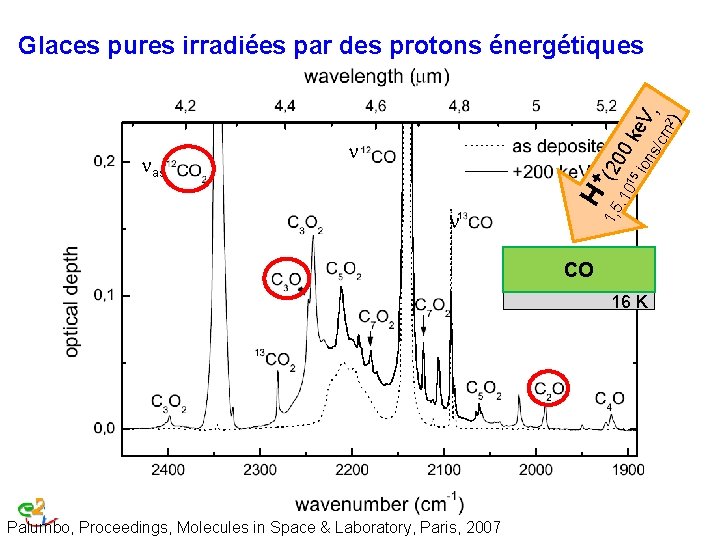

n CO 16 K Palumbo, Proceedings, Molecules in Space & Laboratory, Paris, 2007 ) m 2 s/c ion 1, 5 . 10 15 (20 n H+ nas 0 k e. V , Glaces pures irradiées par des protons énergétiques

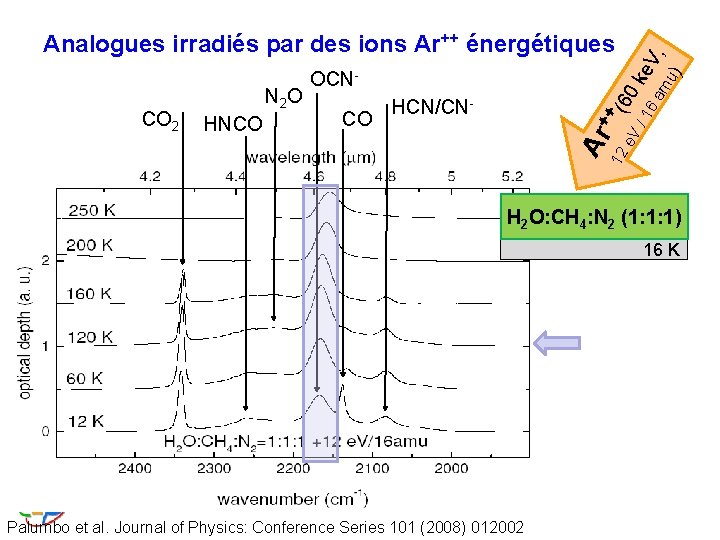

) mu /1 6 a (60 e. V + CO 12 HNCO HCN/CN- Ar + CO 2 N 2 O OCN- ke V, Analogues irradiés par des ions Ar++ énergétiques H 2 O: CH 4: N 2 (1: 1: 1) 16 K Palumbo et al. Journal of Physics: Conference Series 101 (2008) 012002

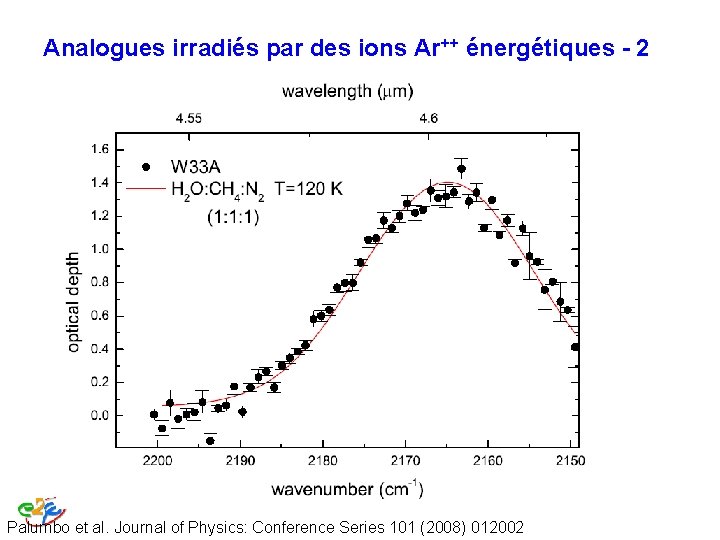

Analogues irradiés par des ions Ar++ énergétiques - 2 Palumbo et al. Journal of Physics: Conference Series 101 (2008) 012002

Processus menant à la formation de molécules complexes GAZ CHIMIE DE SURFACE DESORPTION (SELECTIVE) Traitements énergétiques Action de photons UV ou de rayons cosmiques Dissociation Recombinaison Chimie induite thermiquement SUBLIMATION Traitement Atomes H Comparaison avec des thermique observations Recherche des étapes élémentaires et proposition de mécanismes. Annealing Addition réactionnels Cristallisation Analyse de résidus non volatiles Réaction H 2 CO Abstraction acide-base Polymérisation P. Ehrenfreund & S. Charnley, Ann. Rev. Astronomy & Astrophysics 2000, 38, 427 -483 R. I. Kaiser Chem. Rev. 2002, 1309 -1358

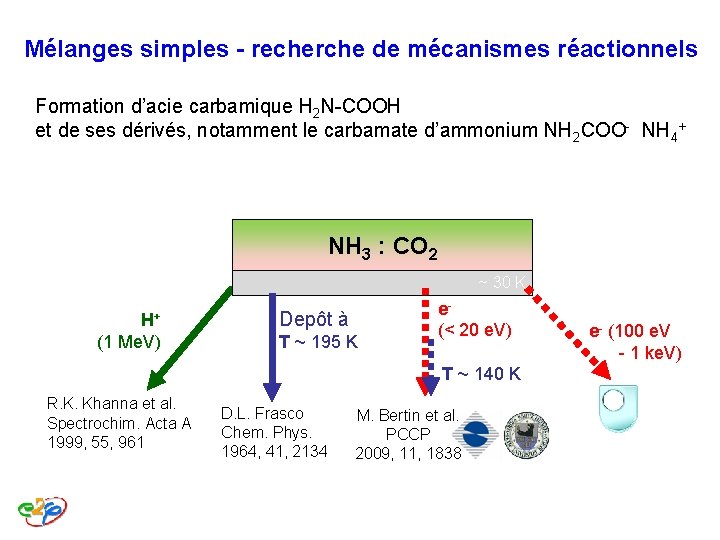

Mélanges simples - recherche de mécanismes réactionnels Formation d’acie carbamique H 2 N-COOH et de ses dérivés, notamment le carbamate d’ammonium NH 2 COO- NH 4+ NH 3 : CO 2 ~ 30 K H+ (1 Me. V) Depôt à T ~ 195 K e(< 20 e. V) T ~ 140 K R. K. Khanna et al. Spectrochim. Acta A 1999, 55, 961 D. L. Frasco Chem. Phys. 1964, 41, 2134 M. Bertin et al. PCCP 2009, 11, 1838 e- (100 e. V - 1 ke. V)

CO 2: NH 3 (s) –réaction spontanée négligeable at ~30 K

CO 2: NH 3 (s) – réactivité induite par des électrons de 20 e. V

CO 2: NH 3 (s) – dépendance en Eirr & traitement thermique

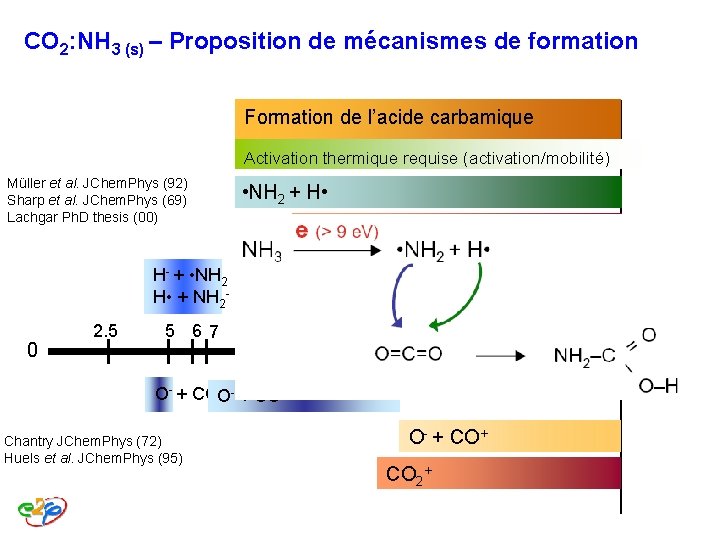

CO 2: NH 3 (s) – Proposition de mécanismes de formation Formation de l’acide carbamique Activation thermique requise (activation/mobilité) Müller et al. JChem. Phys (92) Sharp et al. JChem. Phys (69) Lachgar Ph. D thesis (00) H- + • NH 2 H • + NH 2 - 0 2. 5 5 67 • NH 2 + H • NH 3+ • NH + 2 H • H- + • NH 2 H • + NH 2 - H- + NH + 2 9 11 15 O- + CO Chantry JChem. Phys (72) Huels et al. JChem. Phys (95) O- + CO 2+ 20 E (e. V)

Processus menant à la formation de molécules complexes GAZ CHIMIE DE SURFACE DESORPTION (SELECTIVE) Traitements énergétiques Action de photons UV ou de rayons cosmiques Dissociation Recombinaison Chimie induite thermiquement SUBLIMATION Traitement Atomes H Comparaison avec des thermique observations Recherche des étapes élémentaires et proposition de mécanismes. Annealing Addition réactionnels Cristallisation Analyse de résidus non volatiles Réaction H 2 CO Abstraction acide-base Polymérisation P. Ehrenfreund & S. Charnley, Ann. Rev. Astronomy & Astrophysics 2000, 38, 427 -483 R. I. Kaiser Chem. Rev. 2002, 1309 -1358

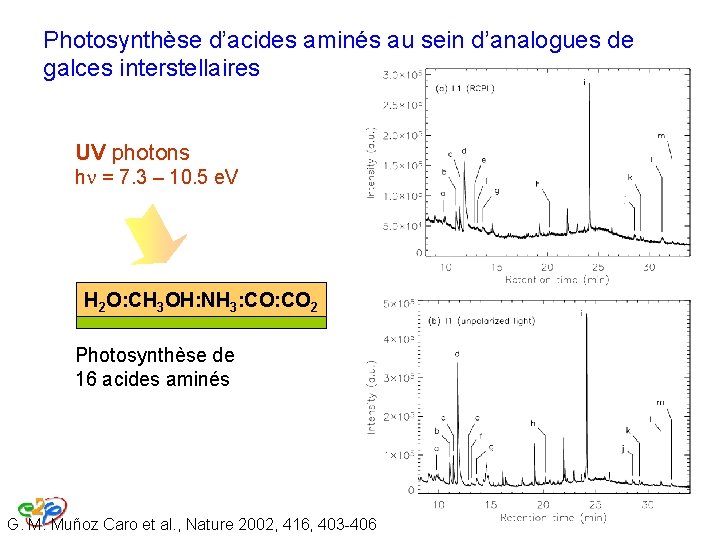

Photosynthèse d’acides aminés au sein d’analogues de galces interstellaires UV photons hn = 7. 3 – 10. 5 e. V H 2 O: CH 3 OH: NH 3: CO 2 Photosynthèse de 16 acides aminés G. M. Muñoz Caro et al. , Nature 2002, 416, 403 -406

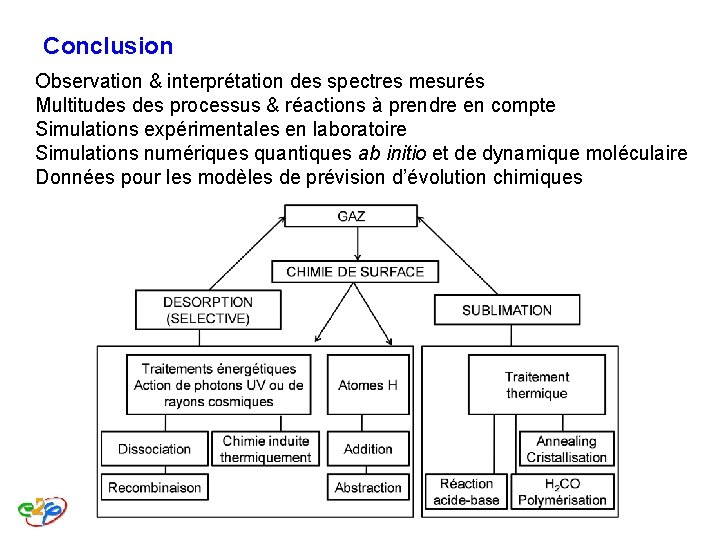

Conclusion Observation & interprétation des spectres mesurés Multitudes processus & réactions à prendre en compte Simulations expérimentales en laboratoire Simulations numériques quantiques ab initio et de dynamique moléculaire Données pour les modèles de prévision d’évolution chimiques
